Дозатор компонентів бетонної суміші

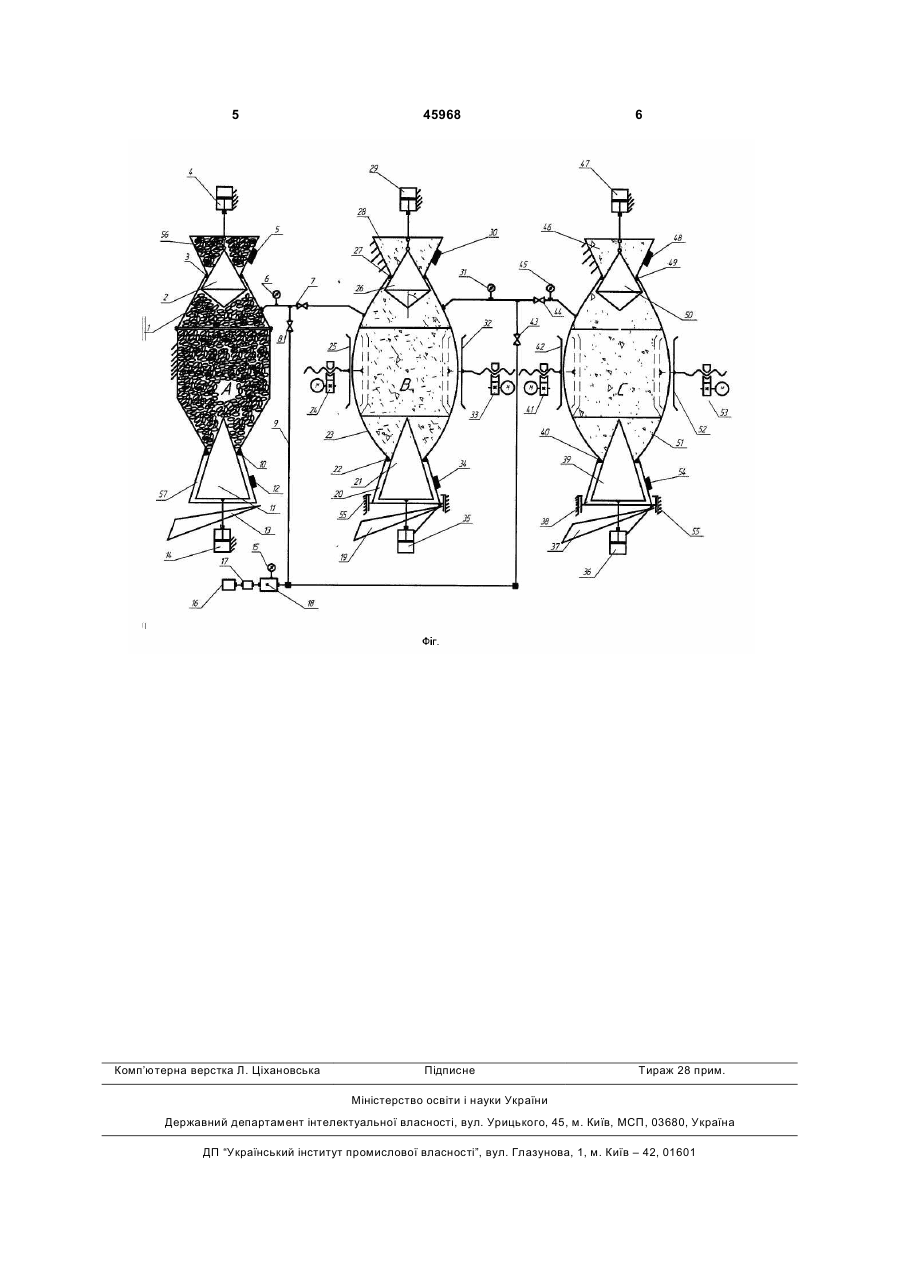

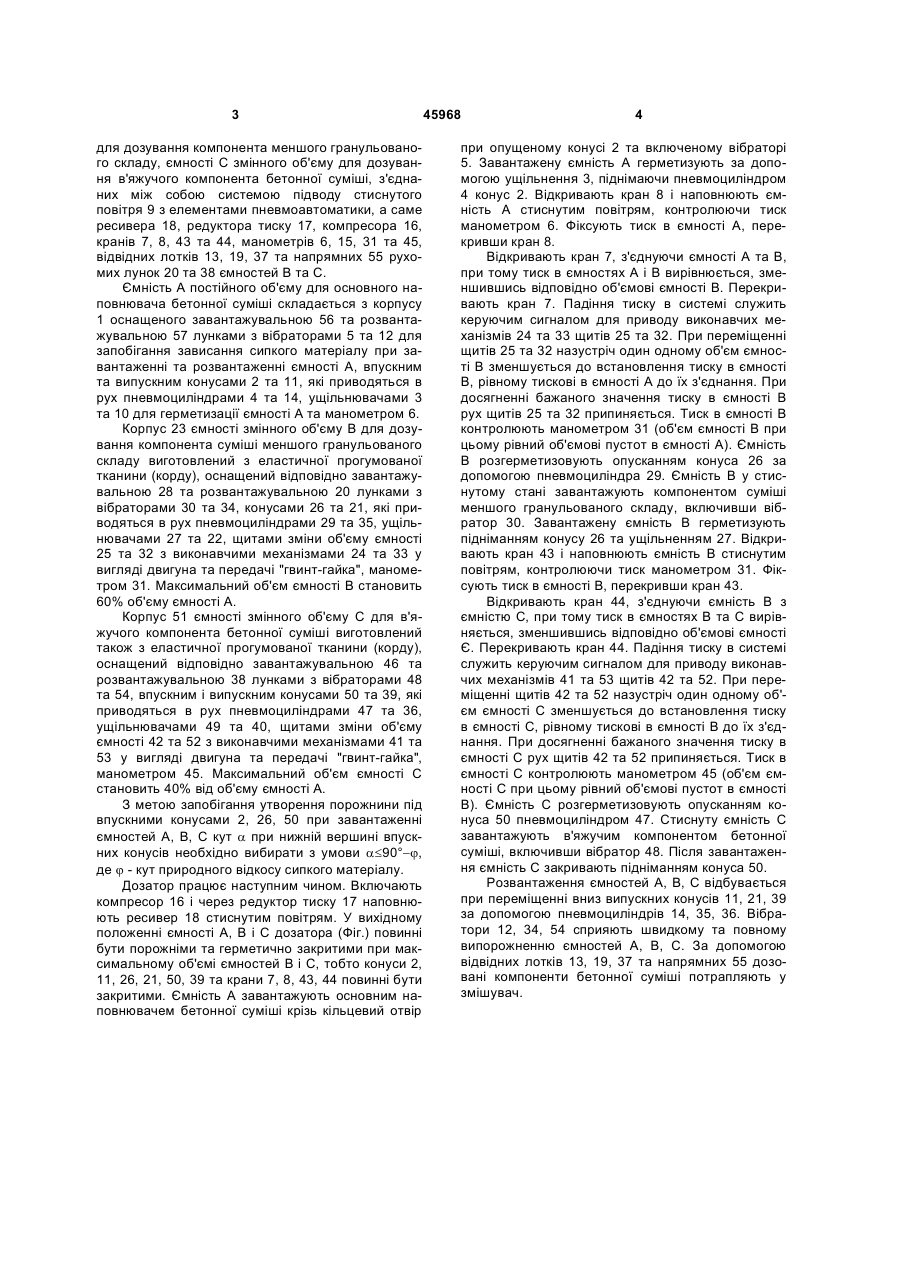

Дозатор компонентів бетонної суміші, що складається з герметичних ємностей постійного та змінних об'ємів, з'єднаних між собою системою підводу стиснутого повітря з елементами пневмоавтоматики, який відрізняється тим, що ємності змінних об'ємів виконані еластичними, оснащені приводними щитами зміни об'єму ємності, завантажувальними та розвантажувальними лунками з вібраторами, впускними та випускними конусами, з'єднаними з пневматичними циліндрами. (19) (21) u200900945 (22) 09.02.2009 (24) 10.12.2009 (46) 10.12.2009, Бюл.№ 23, 2009 р. (72) ШОЛОВІЙ ЮРІЙ ПЕТРОВИЧ, КУЗЬО ІГОР ВОЛОДИМИРОВИЧ, ЗЕЛЕНИЙ ЙОСИФ ТЕОДОРОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" 3 для дозування компонента меншого гранульованого складу, ємності С змінного об'єму для дозування в'яжучого компонента бетонної суміші, з'єднаних між собою системою підводу стиснутого повітря 9 з елементами пневмоавтоматики, а саме ресивера 18, редуктора тиску 17, компресора 16, кранів 7, 8, 43 та 44, манометрів 6, 15, 31 та 45, відвідних лотків 13, 19, 37 та напрямних 55 рухомих лунок 20 та 38 ємностей В та С. Ємність А постійного об'єму для основного наповнювача бетонної суміші складається з корпусу 1 оснащеного завантажувальною 56 та розвантажувальною 57 лунками з вібраторами 5 та 12 для запобігання зависання сипкого матеріалу при завантаженні та розвантаженні ємності А, впускним та випускним конусами 2 та 11, які приводяться в рух пневмоциліндрами 4 та 14, ущільнювачами 3 та 10 для герметизації ємності А та манометром 6. Корпус 23 ємності змінного об'єму В для дозування компонента суміші меншого гранульованого складу виготовлений з еластичної прогумованої тканини (корду), оснащений відповідно завантажувальною 28 та розвантажувальною 20 лунками з вібраторами 30 та 34, конусами 26 та 21, які приводяться в рух пневмоциліндрами 29 та 35, ущільнювачами 27 та 22, щитами зміни об'єму ємності 25 та 32 з виконавчими механізмами 24 та 33 у вигляді двигуна та передачі "гвинт-гайка", манометром 31. Максимальний об'єм ємності В становить 60% об'єму ємності А. Корпус 51 ємності змінного об'єму С для в'яжучого компонента бетонної суміші виготовлений також з еластичної прогумованої тканини (корду), оснащений відповідно завантажувальною 46 та розвантажувальною 38 лунками з вібраторами 48 та 54, впускним і випускним конусами 50 та 39, які приводяться в рух пневмоциліндрами 47 та 36, ущільнювачами 49 та 40, щитами зміни об'єму ємності 42 та 52 з виконавчими механізмами 41 та 53 у вигляді двигуна та передачі "гвинт-гайка", манометром 45. Максимальний об'єм ємності С становить 40% від об'єму ємності А. З метою запобігання утворення порожнини під впускними конусами 2, 26, 50 при завантаженні ємностей А, В, С кут a при нижній вершині впускних конусів необхідно вибирати з умови a£90°-j, де j - кут природного відкосу сипкого матеріалу. Дозатор працює наступним чином. Включають компресор 16 і через редуктор тиску 17 наповнюють ресивер 18 стиснутим повітрям. У вихідному положенні ємності А, В і С дозатора (Фіг.) повинні бути порожніми та герметично закритими при максимальному об'ємі ємностей В і С, тобто конуси 2, 11, 26, 21, 50, 39 та крани 7, 8, 43, 44 повинні бути закритими. Ємність А завантажують основним наповнювачем бетонної суміші крізь кільцевий отвір 45968 4 при опущеному конусі 2 та включеному вібраторі 5. Завантажену ємність А герметизують за допомогою ущільнення 3, піднімаючи пневмоциліндром 4 конус 2. Відкривають кран 8 і наповнюють ємність А стиснутим повітрям, контролюючи тиск манометром 6. Фіксують тиск в ємності А, перекривши кран 8. Відкривають кран 7, з'єднуючи ємності А та В, при тому тиск в ємностях А і В вирівнюється, зменшившись відповідно об'ємові ємності В. Перекривають кран 7. Падіння тиску в системі служить керуючим сигналом для приводу виконавчих механізмів 24 та 33 щитів 25 та 32. При переміщенні щитів 25 та 32 назустріч один одному об'єм ємності В зменшується до встановлення тиску в ємності В, рівному тискові в ємності А до їх з'єднання. При досягненні бажаного значення тиску в ємності В рух щитів 25 та 32 припиняється. Тиск в ємності В контролюють манометром 31 (об'єм ємності В при цьому рівний об'ємові пустот в ємності А). Ємність В розгерметизовують опусканням конуса 26 за допомогою пневмоциліндра 29. Ємність В у стиснутому стані завантажують компонентом суміші меншого гранульованого складу, включивши вібратор 30. Завантажену ємність В герметизують підніманням конусу 26 та ущільненням 27. Відкривають кран 43 і наповнюють ємність В стиснутим повітрям, контролюючи тиск манометром 31. Фіксують тиск в ємності В, перекривши кран 43. Відкривають кран 44, з'єднуючи ємність В з ємністю С, при тому тиск в ємностях В та С вирівняється, зменшившись відповідно об'ємові ємності Є. Перекривають кран 44. Падіння тиску в системі служить керуючим сигналом для приводу виконавчих механізмів 41 та 53 щитів 42 та 52. При переміщенні щитів 42 та 52 назустріч один одному об'єм ємності С зменшується до встановлення тиску в ємності С, рівному тискові в ємності В до їх з'єднання. При досягненні бажаного значення тиску в ємності С рух щитів 42 та 52 припиняється. Тиск в ємності С контролюють манометром 45 (об'єм ємності С при цьому рівний об'ємові пустот в ємності В). Ємність С розгерметизовують опусканням конуса 50 пневмоциліндром 47. Стиснуту ємність С завантажують в'яжучим компонентом бетонної суміші, включивши вібратор 48. Після завантаження ємність С закривають підніманням конуса 50. Розвантаження ємностей А, В, С відбувається при переміщенні вниз випускних конусів 11, 21, 39 за допомогою пневмоциліндрів 14, 35, 36. Вібратори 12, 34, 54 сприяють швидкому та повному випорожненню ємностей А, В, С. За допомогою відвідних лотків 13, 19, 37 та напрямних 55 дозовані компоненти бетонної суміші потрапляють у змішувач. 5 Комп’ютерна верстка Л. Ціхановська 45968 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
