Комплексна домішка до бетонної суміші

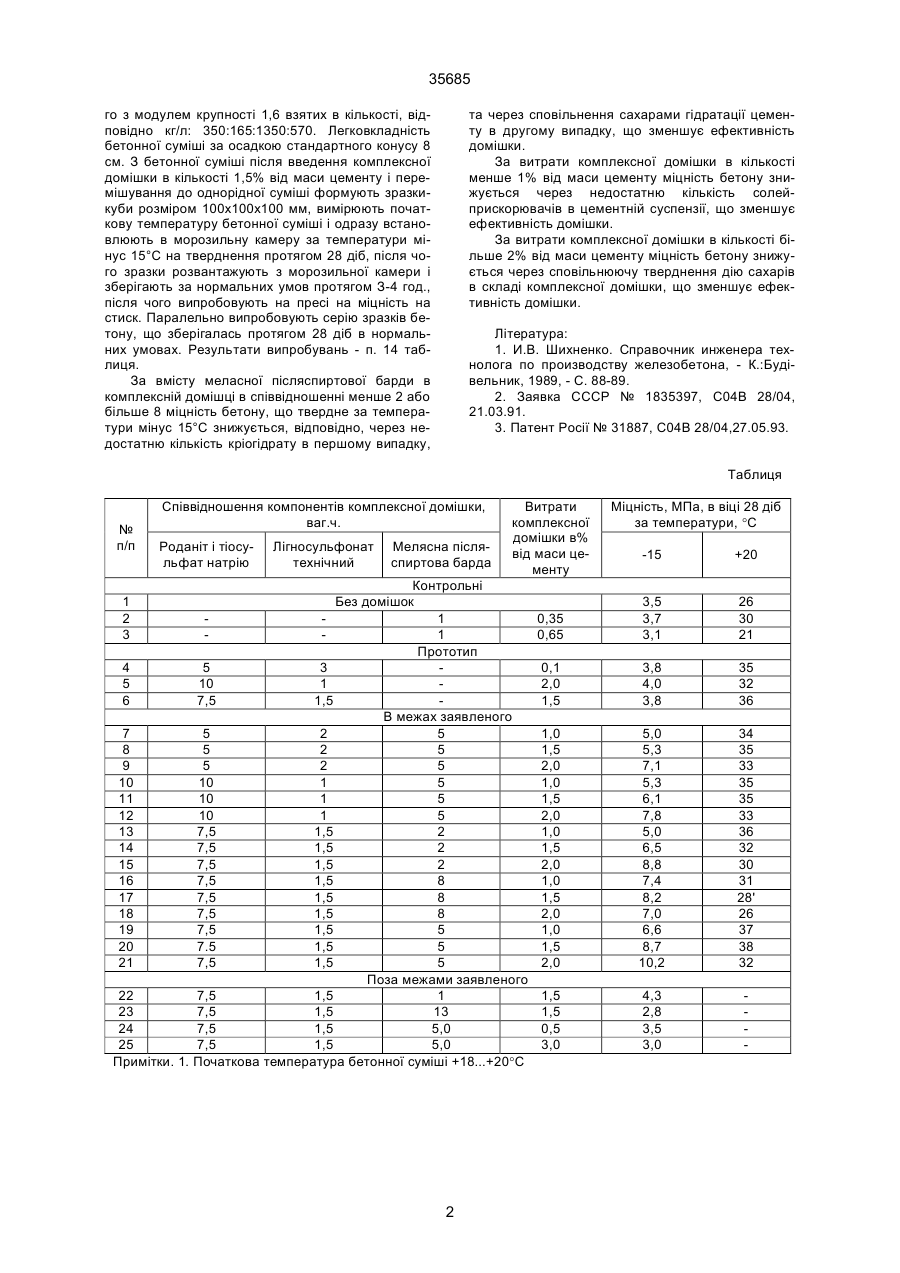

Комплексна домішка до бетонної суміші, що містить відхід коксових заводів на основі роданіту та тіосульфату натрію, лігносульфонат технічний, яка відрізняється тим, що додатково містить меласну післяспиртову барду в співвідношенні компонентів, відповідно, ваг.ч.: (5-10):(1-2):(2-8) в перерахунку на суху речовину. (19) (21) 97125839 (22) 05.12.1997 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Ковтун Олександр Михайлович (73) Науково-виробниче підприємство "міс-тім" 35685 го з модулем крупності 1,6 взятих в кількості, відповідно кг/л: 350:165:1350:570. Легковкладність бетонної суміші за осадкою стандартного конусу 8 см. З бетонної суміші після введення комплексної домішки в кількості 1,5% від маси цементу і перемішування до однорідної суміші формують зразкикуби розміром 100х100х100 мм, вимірюють початкову температуру бетонної суміші і одразу встановлюють в морозильну камеру за температури мінус 15°С на тверднення протягом 28 діб, після чого зразки розвантажують з морозильної камери і зберігають за нормальних умов протягом З-4 год., після чого випробовують на пресі на міцність на стиск. Паралельно випробовують серію зразків бетону, що зберігалась протягом 28 діб в нормальних умовах. Результати випробувань - п. 14 таблиця. За вмісту меласної післяспиртової барди в комплексній домішці в співвідношенні менше 2 або більше 8 міцність бетону, що твердне за температури мінус 15°С знижується, відповідно, через недостатню кількість кріогідрату в першому випадку, та через сповільнення сахарами гідратації цементу в другому випадку, що зменшує ефективність домішки. За витрати комплексної домішки в кількості менше 1% від маси цементу міцність бетону знижується через недостатню кількість солейприскорювачів в цементній суспензії, що зменшує ефективність домішки. За витрати комплексної домішки в кількості більше 2% від маси цементу міцність бетону знижується через сповільнюючу тверднення дію сахарів в складі комплексної домішки, що зменшує ефективність домішки. Література: 1. И.В. Шихненко. Справочник инженера технолога по производству железобетона, - К.:Будівельник, 1989, - C. 88-89. 2. Заявка СССР № 1835397, С04В 28/04, 21.03.91. 3. Патент Росії № 31887, С04В 28/04,27.05.93. Таблиця № п/п Співвідношення компонентів комплексної домішки, ваг.ч. Роданіт і тіосульфат натрію Лігносульфонат технічний Мелясна післяспиртова барда Витрати комплексної домішки в% від маси цементу Контрольні Без домішок 1 1 Прототип 4 5 3 5 10 1 6 7,5 1,5 В межах заявленого 7 5 2 5 8 5 2 5 9 5 2 5 10 10 1 5 11 10 1 5 12 10 1 5 13 7,5 1,5 2 14 7,5 1,5 2 15 7,5 1,5 2 16 7,5 1,5 8 17 7,5 1,5 8 18 7,5 1,5 8 19 7,5 1,5 5 20 7.5 1,5 5 21 7,5 1,5 5 Поза межами заявленого 22 7,5 1,5 1 23 7,5 1,5 13 24 7,5 1,5 5,0 25 7,5 1,5 5,0 Примітки. 1. Початкова температура бетонної суміші +18...+20°С 1 2 3 2 Міцність, МПа, в віці 28 діб за температури, °С -15 +20 0,35 0,65 3,5 3,7 3,1 26 30 21 0,1 2,0 1,5 3,8 4,0 3,8 35 32 36 1,0 1,5 2,0 1,0 1,5 2,0 1,0 1,5 2,0 1,0 1,5 2,0 1,0 1,5 2,0 5,0 5,3 7,1 5,3 6,1 7,8 5,0 6,5 8,8 7,4 8,2 7,0 6,6 8,7 10,2 34 35 33 35 35 33 36 32 30 31 28' 26 37 38 32 1,5 1,5 0,5 3,0 4,3 2,8 3,5 3,0 35685 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
