Пристрій для перекриття вихідного каналу вертикальної установки вентилятора

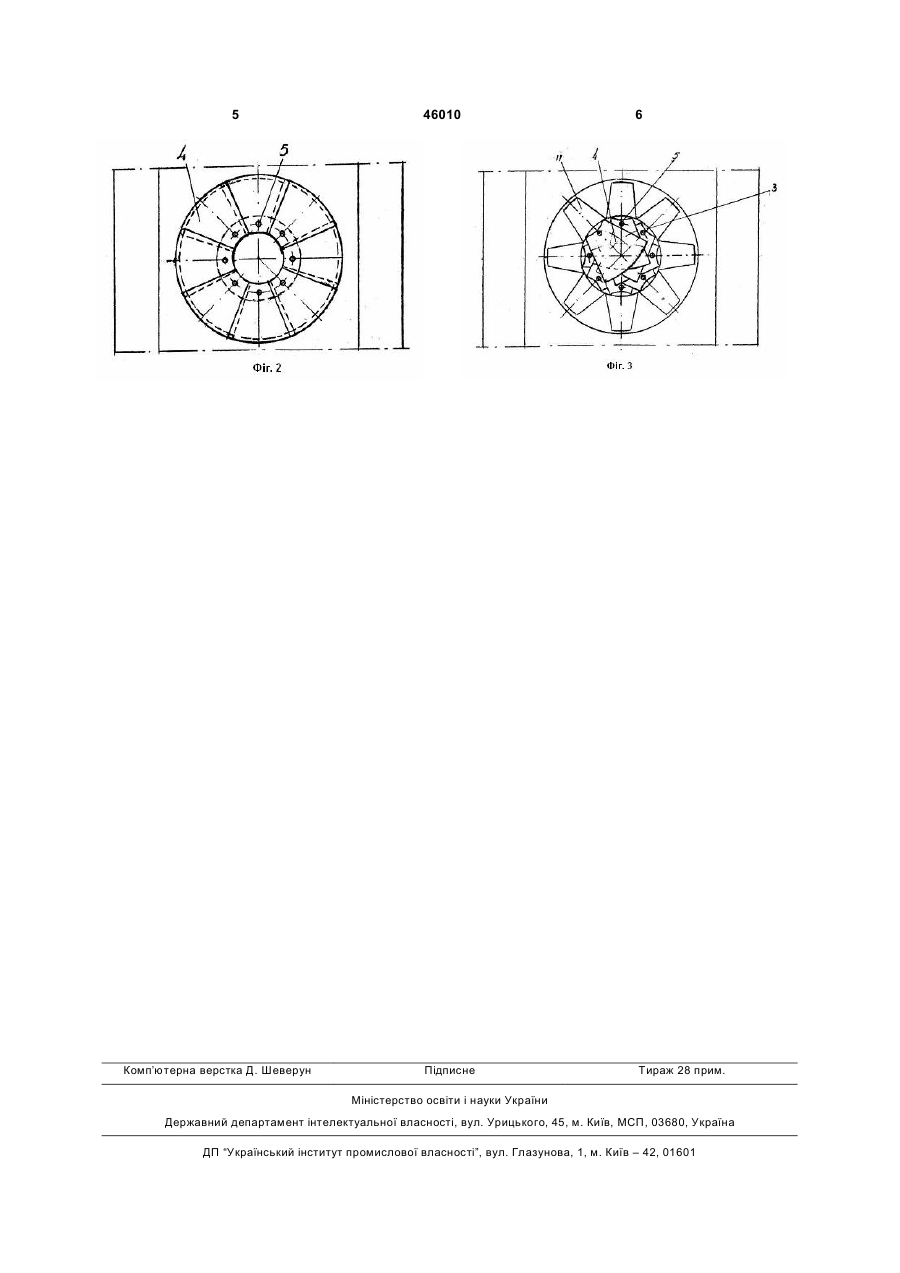

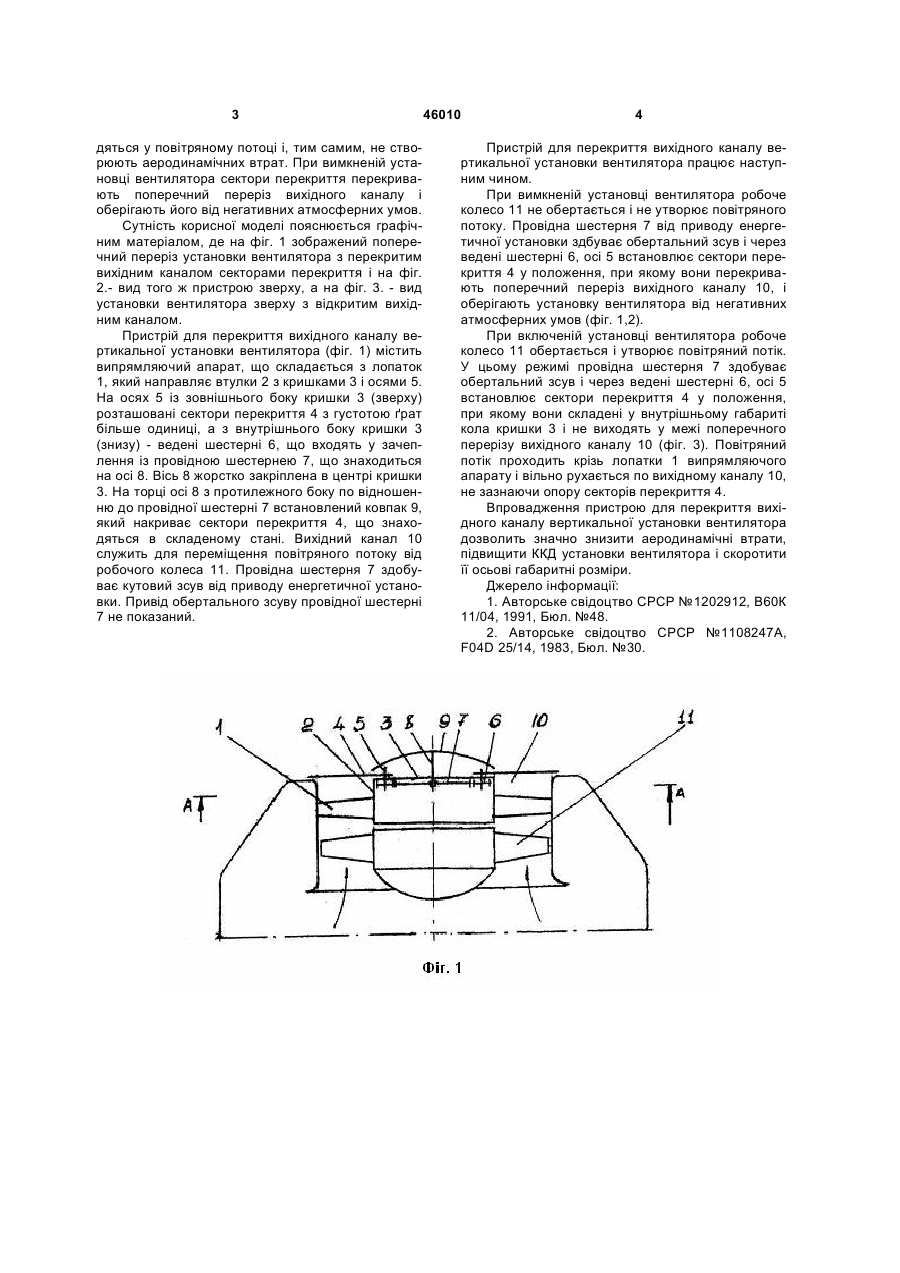

Пристрій для перекриття вихідного каналу вертикальної установки вентилятора, що містить 3 дяться у повітряному потоці і, тим самим, не створюють аеродинамічних втрат. При вимкненій установці вентилятора сектори перекриття перекривають поперечний переріз вихідного каналу і оберігають його від негативних атмосферних умов. Сутність корисної моделі пояснюється графічним матеріалом, де на фіг. 1 зображений поперечний переріз установки вентилятора з перекритим вихідним каналом секторами перекриття і на фіг. 2.- вид того ж пристрою зверху, а на фіг. 3. - вид установки вентилятора зверху з відкритим вихідним каналом. Пристрій для перекриття вихідного каналу вертикальної установки вентилятора (фіг. 1) містить випрямляючий апарат, що складається з лопаток 1, який направляє втулки 2 з кришками 3 і осями 5. На осях 5 із зовнішнього боку кришки 3 (зверху) розташовані сектори перекриття 4 з густотою ґрат більше одиниці, а з внутрішнього боку кришки 3 (знизу) - ведені шестерні 6, що входять у зачеплення із провідною шестернею 7, що знаходиться на осі 8. Вісь 8 жорстко закріплена в центрі кришки 3. На торці осі 8 з протилежного боку по відношенню до провідної шестерні 7 встановлений ковпак 9, який накриває сектори перекриття 4, що знаходяться в складеному стані. Вихідний канал 10 служить для переміщення повітряного потоку від робочого колеса 11. Провідна шестерня 7 здобуває кутовий зсув від приводу енергетичної установки. Привід обертального зсуву провідної шестерні 7 не показаний. 46010 4 Пристрій для перекриття вихідного каналу вертикальної установки вентилятора працює наступним чином. При вимкненій установці вентилятора робоче колесо 11 не обертається і не утворює повітряного потоку. Провідна шестерня 7 від приводу енергетичної установки здбуває обертальний зсув і через ведені шестерні 6, осі 5 встановлює сектори перекриття 4 у положення, при якому вони перекривають поперечний переріз вихідного каналу 10, і оберігають установку вентилятора від негативних атмосферних умов (фіг. 1,2). При включеній установці вентилятора робоче колесо 11 обертається і утворює повітряний потік. У цьому режимі провідна шестерня 7 здобуває обертальний зсув і через ведені шестерні 6, осі 5 встановлює сектори перекриття 4 у положення, при якому вони складені у внутрішньому габариті кола кришки 3 і не виходять у межі поперечного перерізу вихідного каналу 10 (фіг. 3). Повітряний потік проходить крізь лопатки 1 випрямляючого апарату і вільно рухається по вихідному каналу 10, не зазнаючи опору секторів перекриття 4. Впровадження пристрою для перекриття вихідного каналу вертикальної установки вентилятора дозволить значно знизити аеродинамічні втрати, підвищити ККД установки вентилятора і скоротити її осьові габаритні розміри. Джерело інформації: 1. Авторське свідоцтво СРСР №1202912, В60К 11/04, 1991, Бюл. №48. 2. Авторське свідоцтво СРСР №1108247А, F04D 25/14, 1983, Бюл. №30. 5 Комп’ютерна верстка Д. Шеверун 46010 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
