Пристрій для перекриття трубного каналу бурильного інструмента над ведучою трубою

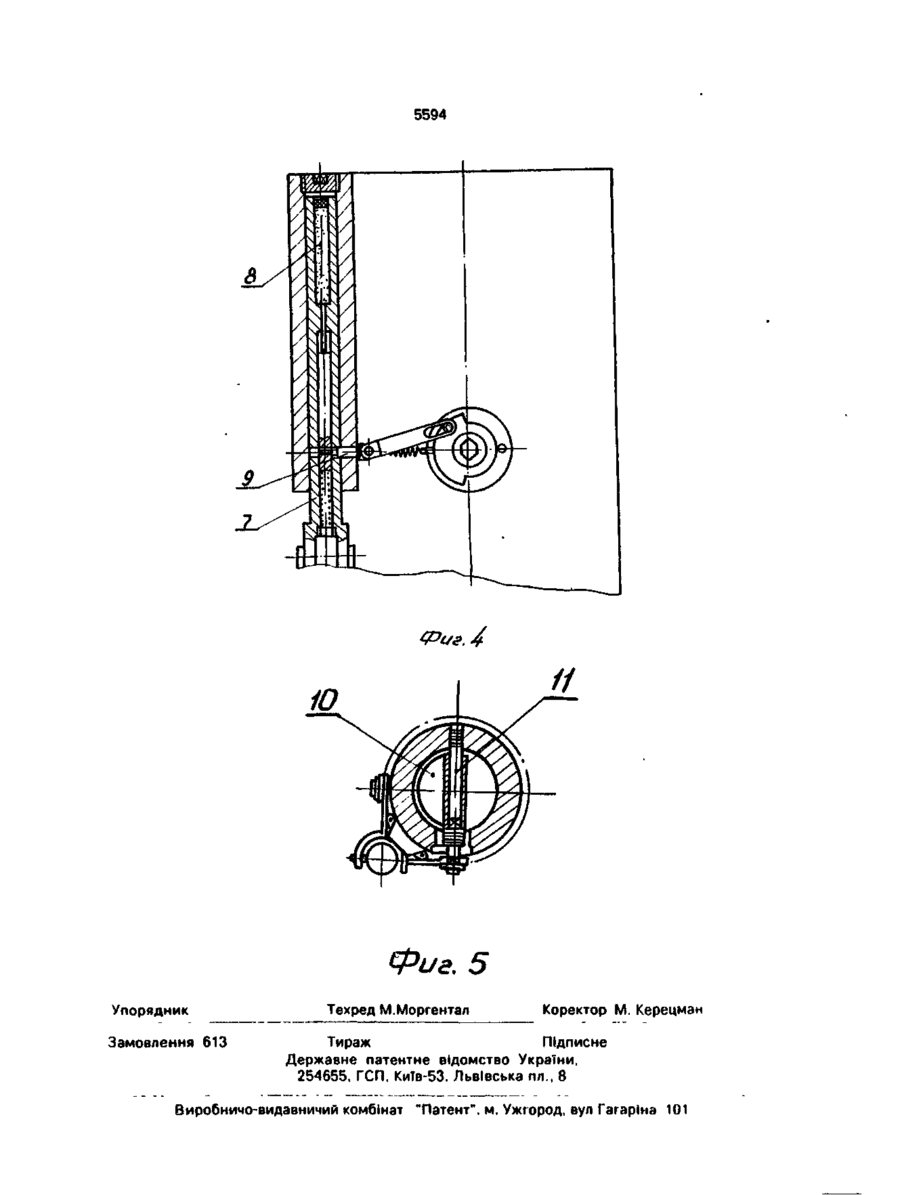

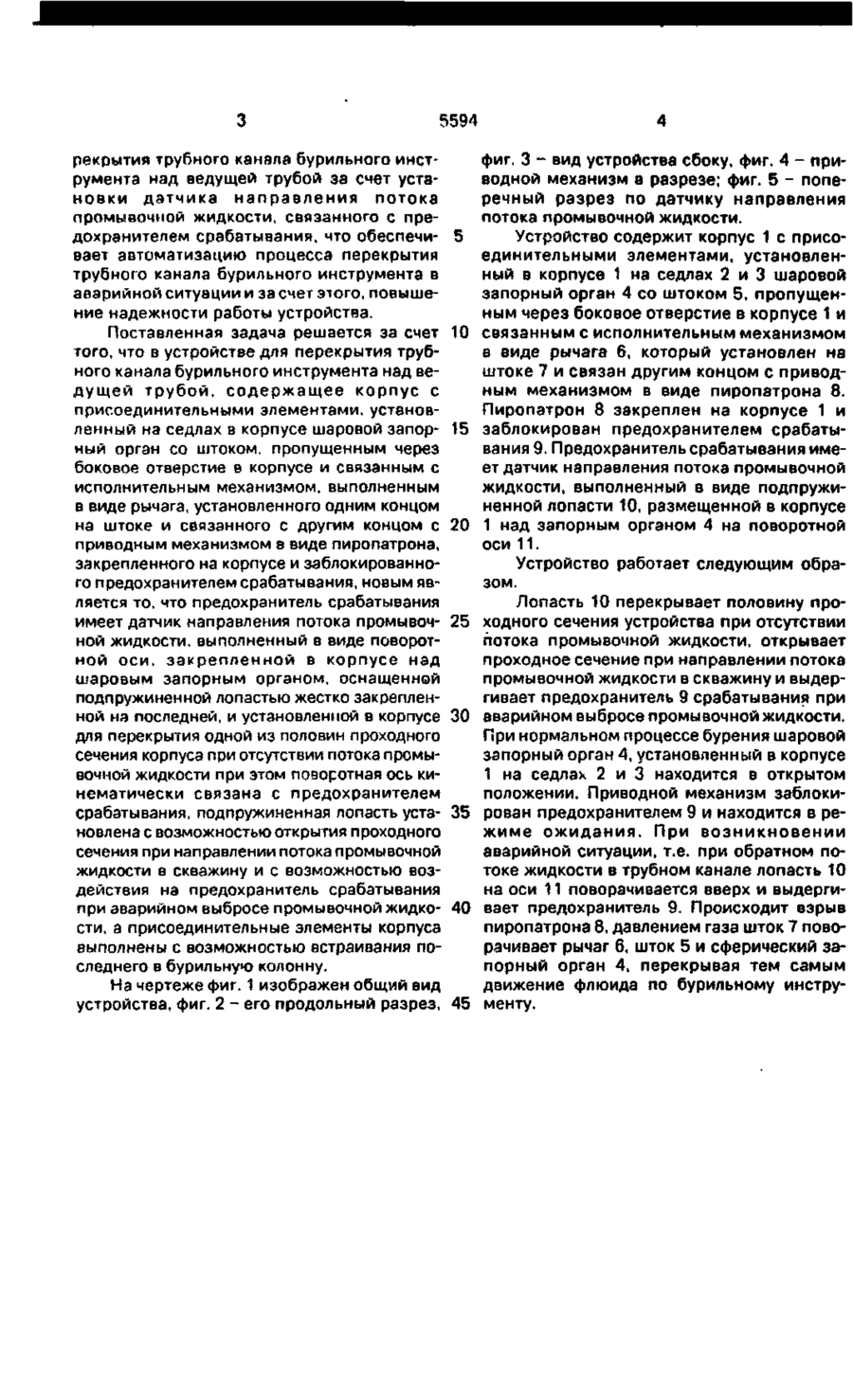

Устройство для перекрытия трубного канала бурильного инструмента над ведущей трубой, содержащее корпус с присоединительными элементами, установленный на седлах в корпусе шаровой запорный орган со штоком, припущенным через боковое отверстие в корпусе и связанным с исполнительным механизмом, выполненным в виде рычага, установленного одним концом на штоке и связанного другим концом с при водным механизмом в виде пиропатрона, закрепленного на корпусе и заблокированного предохранителем срабатывания, отлич а ю щ е е с я тем, что предохранитель срабатывания имеет датчик направления потока промывочной жидкости, выполненный в виде поворотной оси, закрепленной в корпусе над шаровым запорным органом, оснащенной подпружиненной лопастью, жестко закрепленной на оси, и установленной в корпусе для перекрытия одной из половин проходного сечения корпуса при отсутствии потока промывочной жидкости при этом поворотная ось кинематически связана с предохранителем срабатывания, подпружиненная лопасть установлена с возможностью открытия проходного сечения при направлении потока промывочной жидкости в скважину и с возможностью воздействия на предохранитель срабатывания при аварийном выбросе промывочной жидкости, а присоединительные элементы корпуса выполнены с возможностью встраивания последнего в бурильную колонну. Изобретение относится к бурению и может быть использовано для перекрытия трубного канала бурильного инструмента над ведущей трубой. Известно устройство для перекрытия трубного канала бурильного инструмента над ведущей трубой содержащее корпус с присоединительными элементами, установленный на седлах в корпусе шаровой запорный орган со штоком, пропущенным через боковое отверстие в корпусе и связанным с исполнительным механизмом, выполненным в виде рычага, установленного одним концом на штоке и связанного другим концом с приводным механизмом в виде пиропатрона, закрепленного на корпусе и заблокированного предохранителем срабатывания [1] Указанное устройство не позволяет обеспечить автоматическое перекрытие трубного канала бурильного инструмента в аварийной ситуации, т.е. при изменении направления потока промывочной жидкости. В основу изобретения поставлена задача усов.ершенствования устройства для пе с > ел ел О 5594 рекрытия трубного канала бурильного инструмента над ведущей трубой за счет установки датчика направления потока промывочной жидкости, связанного с предохранителем срабатывания, что обеспечи- 5 вает автоматизацию процесса перекрытия трубного канала бурильного инструмента в аварийной ситуации и за счет этого, повышение надежности работы устройства. Поставленная задача решается за счет 10 того, что в устройстве для перекрытия трубного канала бурильного инструмента над ведущей трубой, содержащее корпус с присоединительными элементами, установленный на седлах в корпусе шаровой запор- 15 ный орган со штоком, пропущенным через боковое отверстие в корпусе и связанным с исполнительным механизмом, выполненным в виде рычага, установленного одним концом на штоке и связанного с другим концом с 20 приводным механизмом в виде пиропатрона, закрепленного на корпусе и заблокированного предохранителем срабатывания, новым является то. что предохранитель срабатывания имеет датчик направления потока промывоч- 25 ной жидкости, выполненный в виде поворотной оси, закрепленной в корпусе над шаровым запорным органом, оснащенной подпружиненной лопастью жестко закрепленной на последней, и установленной в корпусе 30 для перекрытия одной из половин проходного сечения корпуса при отсутствии потока промывочной жидкости при этом поворотная ось кинематически связана с предохранителем срабатывания, подпружиненная лопасть уста- 35 новлена с возможностью открытия проходного сечения при направлении потока промывочной жидкости в скважину и с возможностью воздействия на предохранитель срабатывания при аварийном выбросе промывочной жидко- 40 сти. а присоединительные элементы корпуса выполнены с возможностью встраивания последнего в бурильную колонну. На чертеже фиг. 1 изображен общий вид устройства, фиг. 2 - его продольный разрез, 45 фиг. 3 - вид устройства сбоку, фиг. 4 - приводной механизм в разрезе; фиг. 5 - поперечный разрез по датчику направления потока промывочной жидкости. Устройство содержит корпус 1 с присоединительными элементами, установленный в корпусе 1 на седлах 2 и 3 шаровой запорный орган 4 со штоком 5, пропущенным через боковое отверстие в корпусе 1 и связанным с исполнительным механизмом в виде рычага 6, который установлен на штоке 7 и связан другим концом с приводным механизмом в виде пиропатрона 8. Пиропатрон 8 закреплен на корпусе 1 и заблокирован предохранителем срабатывания 9. Предохранитель срабатывания имеет датчик направления потока промывочной жидкости, выполненный в виде подпружиненной лопасти 10, размещенной в корпусе 1 над запорным органом 4 на поворотной оси 11. Устройство работает следующим образом. Лопасть 10 перекрывает половину проходного сечения устройства при отсутствии потока промывочной жидкости, открывает проходное сечение при направлении потока промывочной жидкости в скважину и выдергивает предохранитель 9 срабатывания при аварийном выбросе промывочной жидкости. При нормальном процессе бурения шаровой запорный орган 4, установленный в корпусе 1 на седлах 2 и 3 находится в открытом положении. Приводной механизм заблокирован предохранителем 9 и находится в режиме ожидания. При возникновении аварийной ситуации, т.е. при обратном потоке жидкости в трубном канале лопасть 10 на оси 11 поворачивается вверх и выдергивает предохранитель 9. Происходит взрыв пиропатрона 8, давлением газа шток 7 поворачивает рычаг 6, шток 5 и сферический запорный орган 4, перекрывая тем самым движение флюида по бурильному инструменту. / 5594 Фиг. 4 10 Фиг. 5 Упорядник Замовлення 613 Техред М.Моргентал Коректор М. Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП. КиТв-53, Львівська пл., 8 виробничо-видавничий комбінат "Патент", м. Ужгород, вул Гагаріна 101
