Пристрій для діагностики дефектів стравоходу

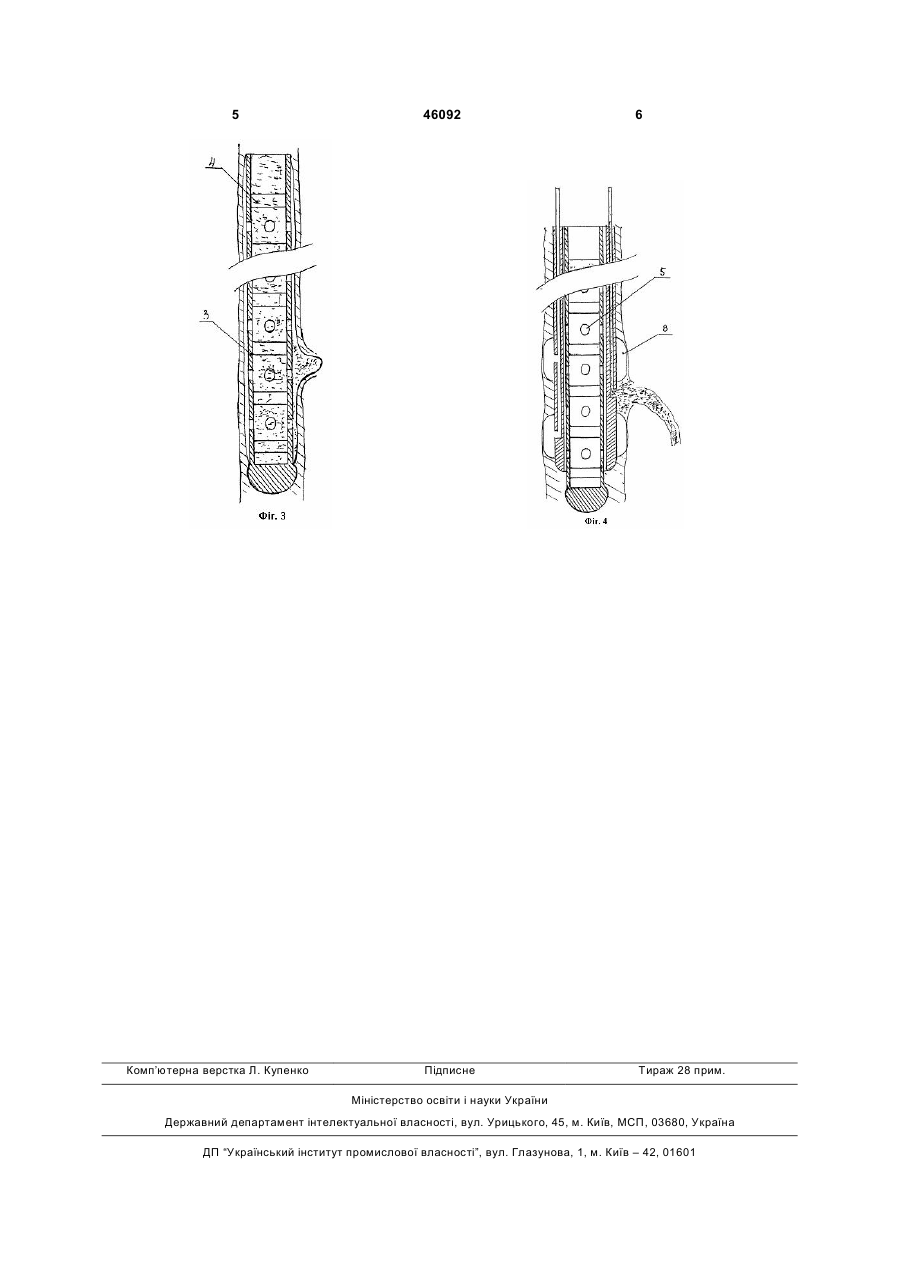

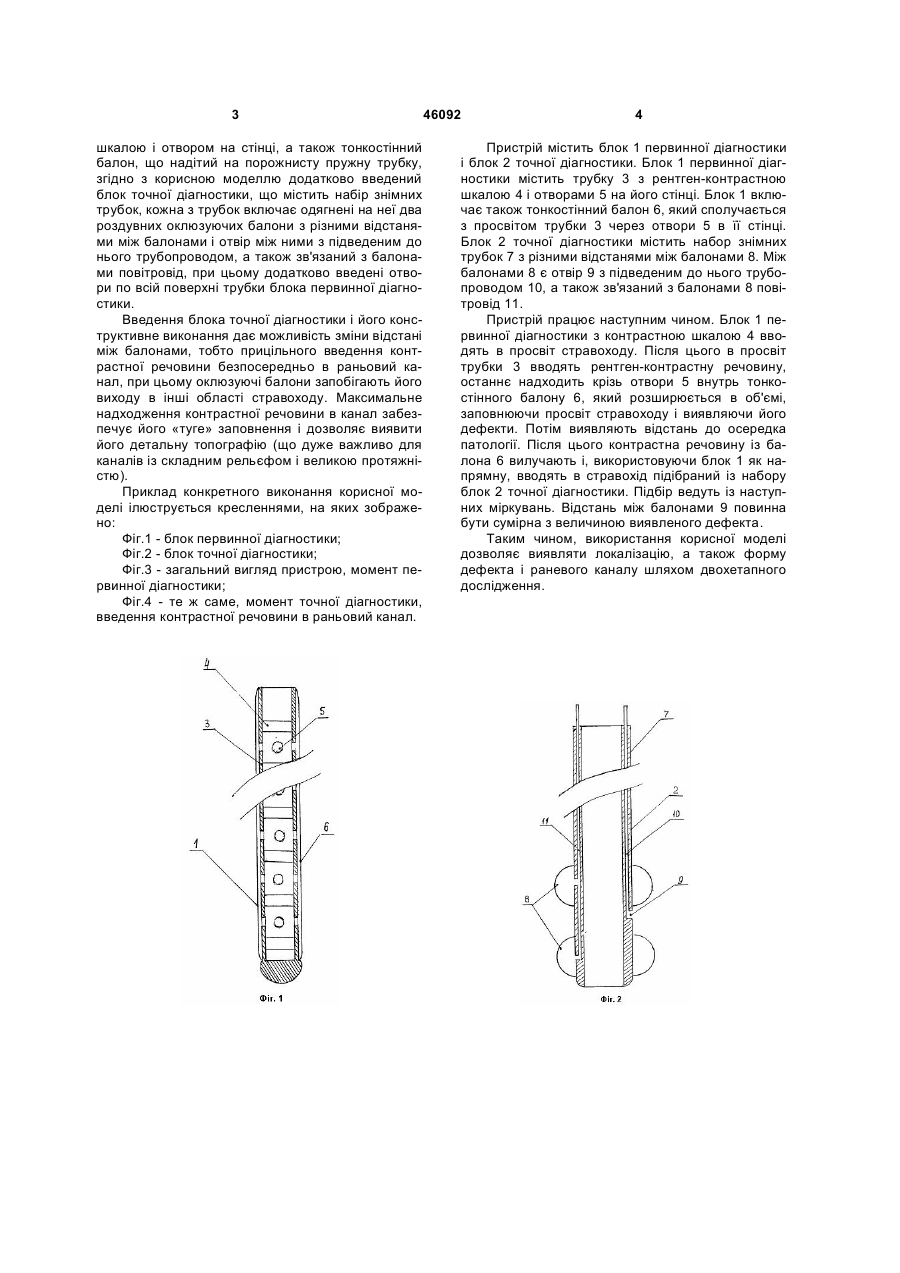

Пристрій для діагностики дефектів стравоходу, що містить блок первинної діагностики, який 3 шкалою і отвором на стінці, а також тонкостінний балон, що надітий на порожнисту пружну трубку, згідно з корисною моделлю додатково введений блок точної діагностики, що містить набір знімних трубок, кожна з трубок включає одягнені на неї два роздувних оклюзуючих балони з різними відстанями між балонами і отвір між ними з підведеним до нього трубопроводом, а також зв'язаний з балонами повітровід, при цьому додатково введені отвори по всій поверхні трубки блока первинної діагностики. Введення блока точної діагностики і його конструктивне виконання дає можливість зміни відстані між балонами, тобто прицільного введення контрастної речовини безпосередньо в раньовий канал, при цьому оклюзуючі балони запобігають його виходу в інші області стравоходу. Максимальне надходження контрастної речовини в канал забезпечує його «туге» заповнення і дозволяє виявити його детальну топографію (що дуже важливо для каналів із складним рельєфом і великою протяжністю). Приклад конкретного виконання корисної моделі ілюструється кресленнями, на яких зображено: Фіг.1 - блок первинної діагностики; Фіг.2 - блок точної діагностики; Фіг.3 - загальний вигляд пристрою, момент первинної діагностики; Фіг.4 - те ж саме, момент точної діагностики, введення контрастної речовини в раньовий канал. 46092 4 Пристрій містить блок 1 первинної діагностики і блок 2 точної діагностики. Блок 1 первинної діагностики містить трубку 3 з рентген-контрастною шкалою 4 і отворами 5 на його стінці. Блок 1 включає також тонкостінний балон 6, який сполучається з просвітом трубки 3 через отвори 5 в її стінці. Блок 2 точної діагностики містить набор знімних трубок 7 з різними відстанями між балонами 8. Між балонами 8 є отвір 9 з підведеним до нього трубопроводом 10, а також зв'язаний з балонами 8 повітровід 11. Пристрій працює наступним чином. Блок 1 первинної діагностики з контрастною шкалою 4 вводять в просвіт стравоходу. Після цього в просвіт трубки 3 вводять рентген-контрастну речовину, останнє надходить крізь отвори 5 внутрь тонкостінного балону 6, який розширюється в об'ємі, заповнюючи просвіт стравоходу і виявляючи його дефекти. Потім виявляють відстань до осередка патології. Після цього контрастна речовину із балона 6 вилучають і, використовуючи блок 1 як напрямну, вводять в стравохід підібраний із набору блок 2 точної діагностики. Підбір ведуть із наступних міркувань. Відстань між балонами 9 повинна бути сумірна з величиною виявленого дефекта. Таким чином, використання корисної моделі дозволяє виявляти локалізацію, а також форму дефекта і раневого каналу шляхом двохетапного дослідження. 5 Комп’ютерна верстка Л. Купенко 46092 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
