Вібраційний коток
Номер патенту: 46091
Опубліковано: 10.12.2009
Автори: Хмара Леонід Андрійович, Темченко Ярослав Леонідович, Тріфонов Іван Володимирович, Школа Олександр Олександрович, Шатов Сергій Васильович
Формула / Реферат
Вібраційний коток, що містить привод, поворотний пристрій, раму, вальці, на одному з яких шарнірно встановлені віброзбуджувач та баласт, пружні елементи, який відрізняється тим, що віброзбуджувач з баластом зв'язані з рамою за допомогою каната та блоків, причому кінці каната зафіксовані пружними елементами.
Текст

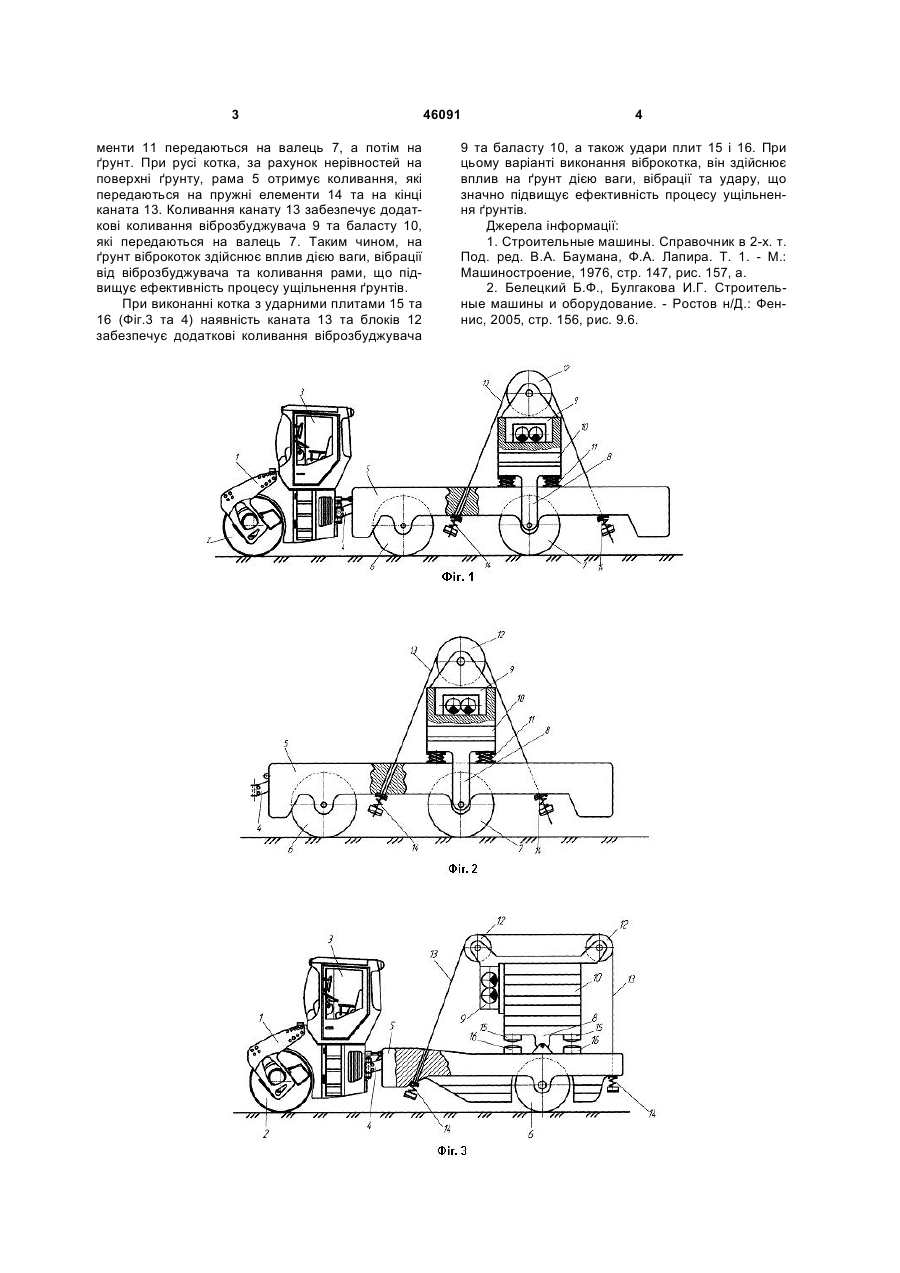

Вібраційний коток, що містить привод, поворотний пристрій, раму, вальці, на одному з яких шарнірно встановлені віброзбуджувач та баласт, пружні елементи, який відрізняється тим, що віброзбуджувач з баластом зв'язані з рамою за допомогою каната та блоків, причому кінці каната зафіксовані пружними елементами. (19) (21) u200905879 (22) 09.06.2009 (24) 10.12.2009 (46) 10.12.2009, Бюл.№ 23, 2009 р. (72) ХМАРА ЛЕОНІД АНДРІЙОВИЧ, ШАТОВ СЕРГІЙ ВАСИЛЬОВИЧ, ТРІФОНОВ ІВАН ВОЛОДИМИРОВИЧ, ТЕМЧЕНКО ЯРОСЛАВ ЛЕОНІДОВИЧ, ШКОЛА ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ 3 менти 11 передаються на валець 7, а потім на ґрунт. При русі котка, за рахунок нерівностей на поверхні ґрунту, рама 5 отримує коливання, які передаються на пружні елементи 14 та на кінці каната 13. Коливання канату 13 забезпечує додаткові коливання віброзбуджувача 9 та баласту 10, які передаються на валець 7. Таким чином, на ґрунт віброкоток здійснює вплив дією ваги, вібрації від віброзбуджувача та коливання рами, що підвищує ефективність процесу ущільнення ґрунтів. При виконанні котка з ударними плитами 15 та 16 (Фіг.3 та 4) наявність каната 13 та блоків 12 забезпечує додаткові коливання віброзбуджувача 46091 4 9 та баласту 10, а також удари плит 15 і 16. При цьому варіанті виконання віброкотка, він здійснює вплив на ґрунт дією ваги, вібрації та удару, що значно підвищує ефективність процесу ущільнення ґрунтів. Джерела інформації: 1. Строительные машины. Справочник в 2-х. т. Под. ред. В.А. Баумана, Ф.А. Лапира. Т. 1. - М.: Машиностроение, 1976, стр. 147, рис. 157, а. 2. Белецкий Б.Ф., Булгакова И.Г. Строительные машины и оборудование. - Ростов н/Д.: Феннис, 2005, стр. 156, рис. 9.6. 5 Комп’ютерна верстка М. Ломалова 46091 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVibration roller
Автори англійськоюKhmara Leonid Andriiovych, Shatov Serhii Vasyliovych, Trifonov Ivan Volodymyrovych, Temchenko Yaroslav Leonidovych, Shkola Oleksandr Oleksandrovych
Назва патенту російськоюВибрационный каток
Автори російськоюХмара Леонид Андреевич, Шатов Сергей Васильевич, Трифонов Иван Владимирович, Темченко Ярослав Леонидович, Школа Александр Александрович
МПК / Мітки
МПК: E01C 19/00
Мітки: коток, вібраційний
