Система пожежо-вибухозахисту фільтрів

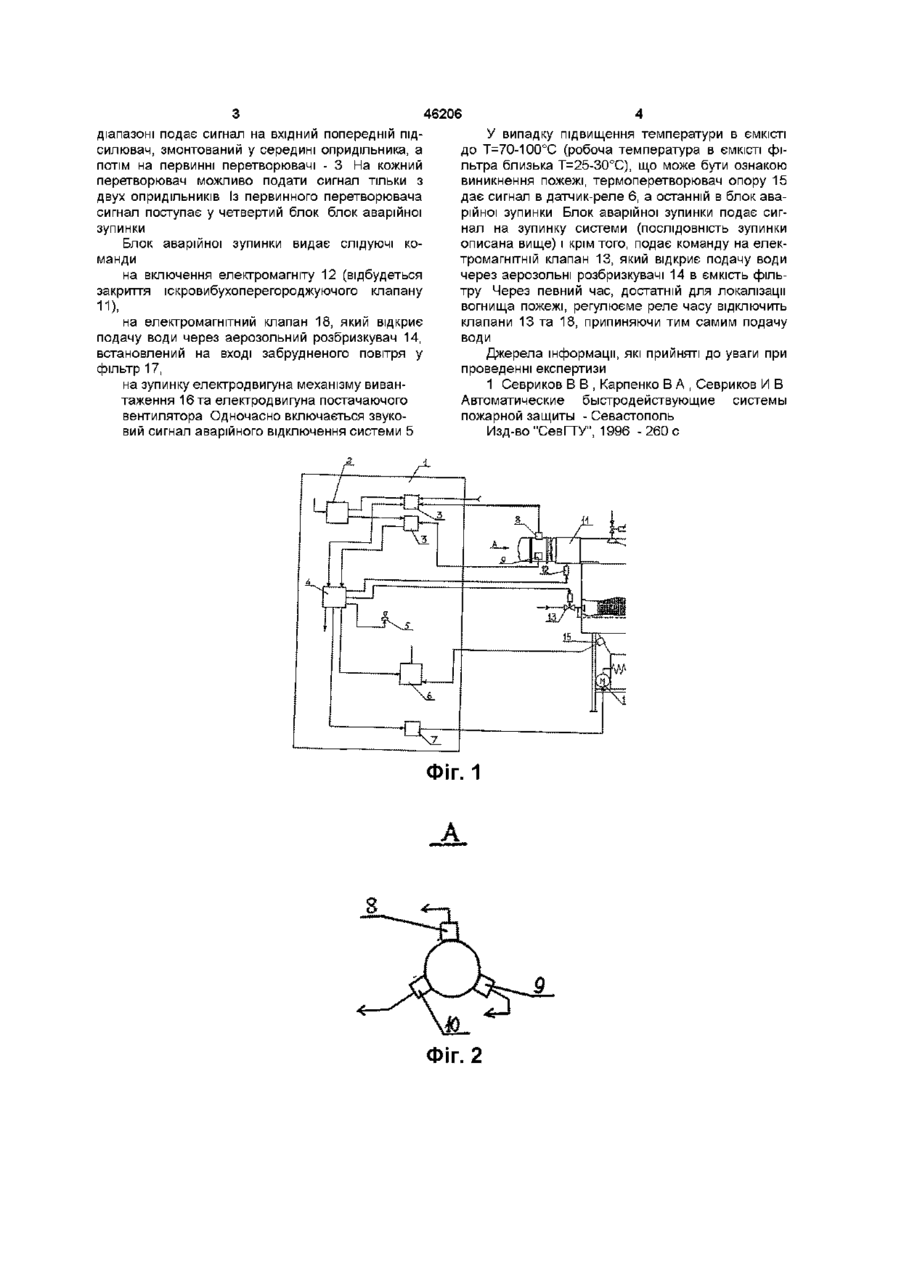

Система пожежо-вибухозахисту фільтрів, яка має датчики виявлення запалення, первинні перетворювачі, яка відрізняється тим, що має чотири основні блоки блок управління, блок пиловловлювання, блок пневмотранспорту, блок аварійної зупинки з використанням двоконтурної системи гасіння пожежі Винахід відноситься до текстильної, зернопереробної, харчової та інших галузей промисловості ВІДОМІ автоматичні системи пожежо-вибухозахисту для значних пожарів та вибухів [1] Дані системи пожежо-вибухозахисту включають в себе датчики виявлення запалення, первичні перетворювачі датчиків, полум'яподавлювачі імпульсної дії, які поєднуються між собою електричними ланцюгами У якості вогнегасящих речовин використовуються дрібнодисперсні порошки, піна Дані системи використовуються насамперед для гасіння пожарів нефтянихта газових скважин В основу винахіду "Система пожежо-вибухозахисту фільтрів" поставлено задачу шляхом введення на вході у фільтр попередної системи гасіння пожежі, що повністю виключає запалення продукту у ємкості фільтра, а також конструювання системи пожежо-вибухозахисту фільтрів із 4-х основних блоків блок управління, блок пиловловлювання, блок пневмотранспорту та блок аварійної зупинки, забезпечити створення високоефективної системи захисту фільтрів, а також волокновло-влювачів від пожежі та вибухів пилу На фіг 1 та фіг 2 показана структурна схема системи пожежо-вибухозахисту фільтрів, що містить 1 - станція управління, 2 -джерело живлення 2-х датчиків виявлення запалення, 3 - первичні перетворювачі, 4 - апаратура аварійного відключення системи, 5 -звуковий сигнал аварійного відключення системи, 6 - датчик-реле гасіння пожежі, 7 - апаратура пуску двигуна вивантаження продукту із ємкості фільтру, 8, 9, 10 - опридільники виявлення запалення, 11 -клапан іскровибухоперегороджуючий, 12 - електромагніт до іскровибухо перегороджуючого клапану, 13 - електромагнітний клапан подачі води у фільтр, 14 - аерозольні розбризкувачі води у фільтрі, 15 - термоперетворювач опору, 16 - електродвигун механізму вивантаження, 17 - фільтр, 18 - електромагнітний клапан подачі води у фільтр Система має 4 основні структурні блоки блок управління, блок пиловловлювання, блок пневмотранспорту, блок аварійної зупинки Блок управління включає в себе станцію управління 1, в якій розміщені джерело живлення 2-х датчиків виявлення запалення 2, первичні перетворювачі трьох датчиків 3, датчик-реле гасіння пожежі 6, аппаратура аварійного відключення системи 4, звуковий сигнал аварийного відключення системи 5, аппаратура пуску двигуна вивантаження продукту із ЄМКІСТІ фільтру Блок пиловловлювання включає в себе фільтр очистки забрудненого повітря 17, на який змонтовані електромагнітні клапани 13 та 18 подачі води для гасіння пожежі у ЄМКІСТІ фільтра, аерозольні розбризкувачі води у фільтрі 14, термоперетворювач опору виявлення пожежі 15, електродвигун механізму вивантаження продукту 16 Блок пневмотранспорту включає в себе постачаючий повітря-провід, на якому змонтовані опридільники виявлення запалення 8, 9, 10, які розташовані під кутом 120° відносно один одного (фіг 2), клапан іскровибухоперегороджуючий 11 із електромагнітом 12 Система вибухо-пожежозахисту фільтрів працює слідуючим чином У випадку пролітання проміж опридільників виявлення запалення 8, 9, 10 іскри або тліючого волокна (клаптика), фоторезистор опридільника, що працює в інфрачервоному (О о (О 46206 У випадку підвищення температури в ЄМКІСТІ до Т=70-100°С (робоча температура в ЄМКІСТІ фільтра близька Т=25-30°С), що може бути ознакою виникнення пожежі, термоперетворювач опору 15 дає сигнал в датчик-реле 6, а останній в блок аварійної зупинки Блок аварійної зупинки подає сигнал на зупинку системи (ПОСЛІДОВНІСТЬ зупинки описана вище) і крім того, подає команду на електромагнітній клапан 13, який відкриє подачу води через аерозольні розбризкувачі 14 в ємкість фільтру Через певний час, достатній для локалізації вогнища пожежі, регулюєме реле часу відключить клапани 13 та 18, припиняючи тим самим подачу води діапазоні подає сигнал на вхідний попередній підсилювач, змонтований у середині опридільника, а потім на первинні перетворювачі - 3 На кожний перетворювач можливо подати сигнал тільки з двух опридільників Із первинного перетворювача сигнал поступає у четвертий блок блок аварійної зупинки Блок аварійної зупинки видає слідуючі команди на включення електромагніту 12 (відбудеться закриття іскровибухоперегороджуючого клапану 11), на електромагнітний клапан 18, який відкриє подачу води через аерозольний розбризкувач 14, встановлений на вході забрудненого повітря у фільтр 17, на зупинку електродвигуна механізму вивантаження 16 та електродвигуна постачаючого вентилятора Одночасно включається звуковий сигнал аварійного відключення системи 5 Джерела інформації, які прийняті до уваги при проведенні експертизи 1 Севриков В В , Карпенко В А , Севриков И В Автоматические быстродействующие системы пожарной защиты - Севастополь Изд-во "СевГТУ", 1996 - 260 с ФІГ. 1 А Фіг. 2 46206 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
