Система пожежозаглушення бронемашини

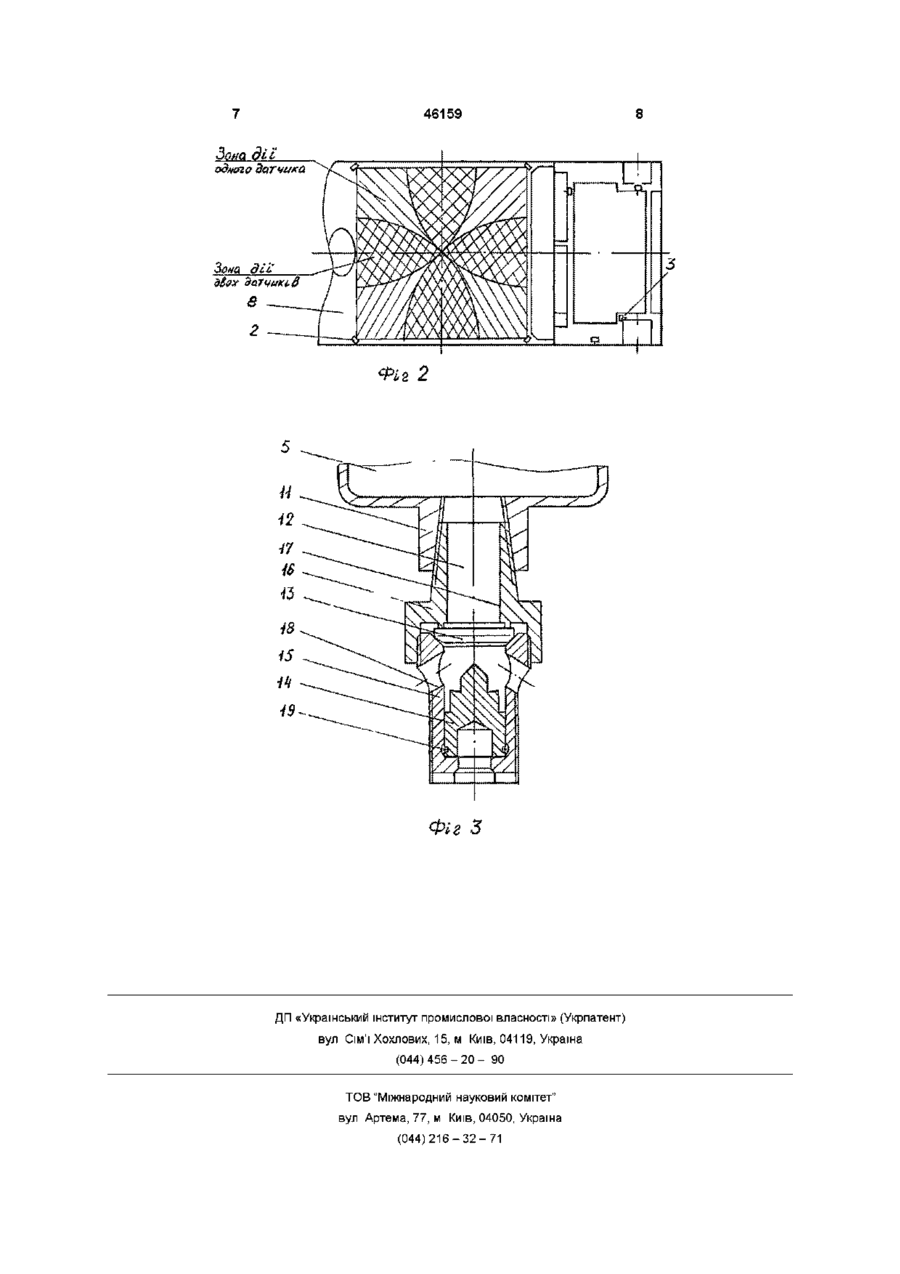

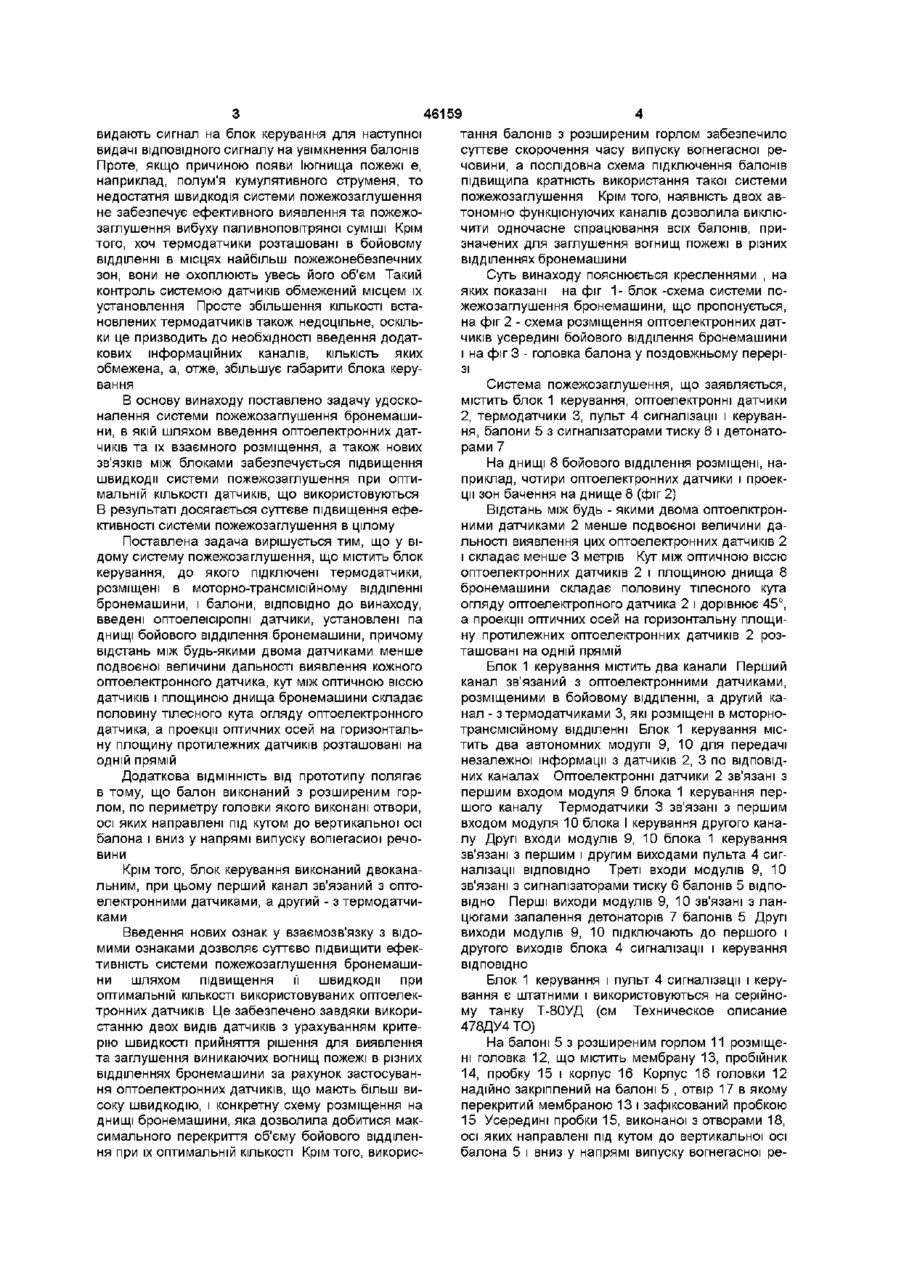

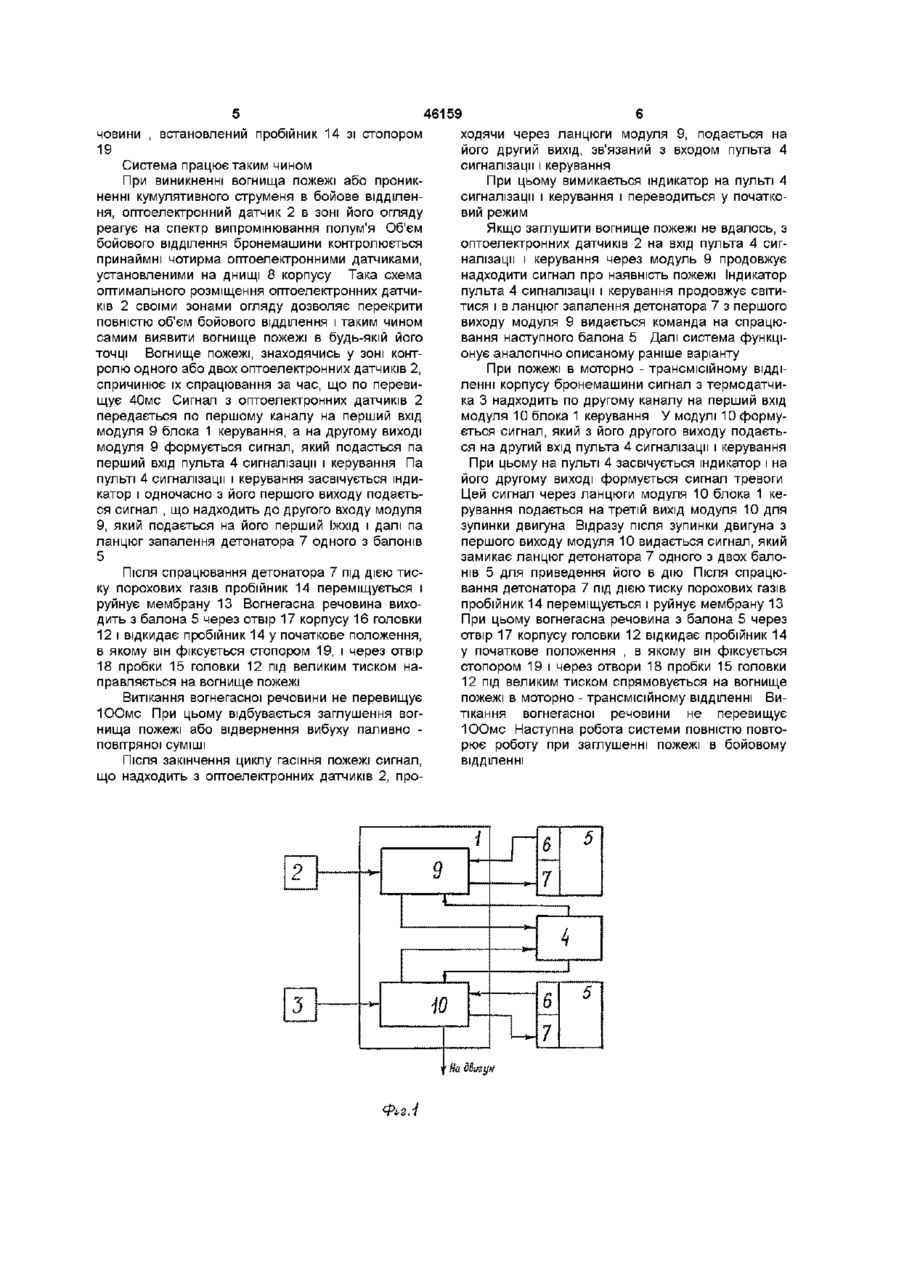

1 Система пожежозаглушення бронемашини, що містить блок керування, до якого підключені термодатчики, розміщені в моторнотрансмісійному відділенні бронемашини, і балони, яка відрізняється тим, що в неї введені оптоелектронні датчики, установлені в бойовому відділенні на днищі бронемашини, причому відстань між будь-якими двома оптоелектронними датчиками менше подвоєної величини дальності виявлення кожного оптоелектронного датчика, кут між оптичною віссю оптоелектронних датчиків і площиною днища бронемашини складає половину тілесного кута огляду оптоелектронного датчика, а проекції оптичних осей на горизонтальну площину протилежних оптоелектронних датчиків розташовані на одній прямій 2 Система за п 1, яка відрізняється тим, що балон виконаний з розширеним горлом, по периметру пробки головки якого виконані отвори, осі яких направлені під кутом до вертикальної осі балона і вниз у напрямі випуску вогнегасної речовини 3 Система за п 1, яка відрізняється тим, що блок керування виконаний двоканальним, при цьому перший канал зв'язаний з оптоелектронними датчиками, а другий - з термодатчиками О Винахід стосується засобів захисту об'єкта військової техніки, зокрема систем пожежозаглушення бойових машин Відома система пожежозаглушення бронемашин, що містить блок керування , термодатчики, установлені в пожежонебезпечних зонах моторнотрансмісійного і бойового відділень бронемашини, і балони з вогнегасною речовиною Блок керування зв'язаний з термодатчиками і підключений до джерела бортової мережі, (объект 172М Техническое описание и инструкция по эксплуатации Книга вторая М Воениздат 1976 ,с 390-400) Виникнення пожежі в бронемашині визначається принаймні одним із датчиків, сигнал з якого надходить до входу блока керування і вмикає ланцюг запалення детонатора Детонатор займається і гази, що при цьому утворюються , переміщують поршень з пробійником Пробійник пробиває мембрану і вогнегасна речовина з балона надходить до пожежонебезпечної зони бронемашини Ця система характеризується недостатньою ефективністю, оскільки вона не охоплює всі пожежопебезпечні зони Невелика КІЛЬКІСТЬ датчиків не дозволяє достатньо надійно контролювати всі пожежонебезпечні зони, а просте збільшення КІЛЬКОСТІ розміщених датчиків не може бути реалізоване з конструктивних міркувань, Крім того, самі термодатчики не мають достатньої швидкодії й чутливості Найбільш близьким по технічній суті до винаходу, що заявляється, є система пожежозаглушення бронемашини, що містить блок керування, до якого підключені термодатчики, розміщені в бойовому і моторно-трансмісійному відділеннях бронемашини, і балони з вогнегасною речовиною Крім того, у склад системи входить комутувальна апаратура і виконавчі пристрої ( Объект 447А (437А) Техническое описание и инструкция по эксплуатации Книга вторая -М Военное издательство, -1985,-С 525-529) Для вироблення сигналу про пожежу використовуються термодатчики, що складаються з термопар При виникненні вогнища пожежі термодатчики реагують на локальне підвищення температури і ю (О 46159 тання балонів з розширеним горлом забезпечило суттєве скорочення часу випуску вогнегасної речовини, а послідовна схема підключення балонів підвищила кратність використання такої системи пожежозаглушення Крім того, наявність двох автономно функціонуючих каналів дозволила виключити одночасне спрацювання всіх балонів, призначених для заглушення вогнищ пожежі в різних відділеннях бронемашини Суть винаходу пояснюється кресленнями , на яких показані на фіг 1- блок -схема системи пожежозаглушення бронемашини, що пропонується, на фіг 2 - схема розміщення оптоелектронних датчиків усередині бойового відділення бронемашини і на фіг 3 - головка балона у поздовжньому перерізі Система пожежозаглушення, що заявляється, містить блок 1 керування, оптоелектронні датчики В основу винаходу поставлено задачу удоско2, термодатчики 3, пульт 4 сигналізації і керуванналення системи пожежозаглушення бронемашиня, балони 5 з сигналізаторами тиску 6 і детонатони, в якій шляхом введення оптоелектронних датрами 7 чиків та їх взаємного розміщення, а також нових зв'язків МІЖ блоками забезпечується підвищення На днищі 8 бойового відділення розміщені, нашвидкодії системи пожежозаглушення при оптиприклад, чотири оптоелектронних датчики і проекмальній КІЛЬКОСТІ датчиків, що використовуються ції зон бачення на днище 8 (фіг 2) В результаті досягається суттєве підвищення ефеВідстань між будь - якими двома оптоелктронктивності системи пожежозаглушення в цілому ними датчиками 2 менше подвоєної величини дальності виявлення цих оптоелектронних датчиків 2 Поставлена задача вирішується тим, що у віі складає менше 3 метрів Кут між оптичною віссю дому систему пожежозаглушення, що містить блок оптоелектронних датчиків 2 і площиною днища 8 керування, до якого підключені термодатчики, бронемашини складає половину тілесного кута розміщені в моторно-трансмісійному відділенні огляду оптоелектропного датчика 2 і дорівнює 45°, бронемашини, і балони, ВІДПОВІДНО ДО винаходу, а проекції оптичних осей на горизонтальну площивведені оптоелеісіропні датчики, установлені па ну протилежних оптоелектронних датчиків 2 розднищі бойового відділення бронемашини, причому ташовані на одній прямій відстань між будь-якими двома датчиками менше подвоєної величини дальності виявлення кожного Блок 1 керування містить два канали Перший оптоелектронного датчика, кут між оптичною віссю канал зв'язаний з оптоелектронними датчиками, датчиків і площиною днища бронемашини складає розміщеними в бойовому відділенні, а другий каполовину тілесного кута огляду оптоелектронного нал - з термодатчиками 3, які розміщені в моторнодатчика, а проекції оптичних осей на горизонтальтрансмісійному відділенні Блок 1 керування місну площину протилежних датчиків розташовані на тить два автономних модулі 9, 10 для передачі одній прямій незалежної інформації з датчиків 2, 3 по ВІДПОВІДНИХ каналах Оптоелектронні датчики 2 зв'язані з Додаткова ВІДМІННІСТЬ ВІД прототипу полягає першим входом модуля 9 блока 1 керування перв тому, що балон виконаний з розширеним горшого каналу Термодатчики 3 зв'язані з першим лом, по периметру головки якого виконані отвори, входом модуля 10 блока І керування другого канаосі яких направлені під кутом до вертикальної осі лу Другі входи модулів 9, 10 блока 1 керування балона і вниз у напрямі випуску вопіегасиоі речозв'язані з першим і другим виходами пульта 4 сигвини налізації ВІДПОВІДНО Треті входи модулів 9, 10 Крім того, блок керування виконаний двоканазв'язані з сигналізаторами тиску 6 балонів 5 ВІДПОльним, при цьому перший канал зв'язаний з оптоВІДНО Перші виходи модулів 9, 10 зв'язані з ланелектронними датчиками, а другий - з термодатчицюгами запалення детонаторів 7 балонів 5 Другі ками виходи модулів 9, 10 підключають до першого і Введення нових ознак у взаємозв'язку з відодругого виходів блока 4 сигналізації і керування мими ознаками дозволяє суттєво підвищити ефективність системи пожежозаглушення бронемашиВІДПОВІДНО ни шляхом підвищення її швидкодії при Блок 1 керування і пульт 4 сигналізації і керуоптимальній КІЛЬКОСТІ використовуваних оптоелеквання є штатними і використовуються на серійнотронних датчиків Це забезпечено завдяки викориму танку Т-80УД (см Техническое описание станню двох видів датчиків з урахуванням крите478ДУ4 ТО) рію швидкості прийняття рішення для виявлення На балоні 5 з розширеним горлом 11 розміщета заглушення виникаючих вогнищ пожежі в різних ні головка 12, що містить мембрану 13, пробійник відділеннях бронемашини за рахунок застосуван14, пробку 15 і корпус 16 Корпус 16 головки 12 ня оптоелектронних датчиків, що мають більш винадійно закріплений на балоні 5 , отвір 17 в якому соку швидкодію, і конкретну схему розміщення на перекритий мембраною 13 і зафіксований пробкою днищі бронемашини, яка дозволила добитися мак15 Усередині пробки 15, виконаної з отворами 18, симального перекриття об'єму бойового відділеносі яких направлені під кутом до вертикальної осі ня при їх оптимальній КІЛЬКОСТІ Крім того, викорисбалона 5 і вниз у напрямі випуску вогнегасної ревидають сигнал на блок керування для наступної видачі ВІДПОВІДНОГО сигналу на увімкнення балонів Проте, якщо причиною появи Іюгнища пожежі є, наприклад, полум'я кумулятивного струменя, то недостатня швидкодія системи пожежозаглушення не забезпечує ефективного виявлення та пожежозаглушення вибуху паливноповітряної суміші Крім того, хоч термодатчики розташовані в бойовому відділенні в місцях найбільш пожежонебезпечних зон, вони не охоплюють увесь його об'єм Такий контроль системою датчиків обмежений місцем їх установлення Просте збільшення КІЛЬКОСТІ встановлених термодатчиків також недоцільне, оскільки це призводить до необхідності введення додаткових інформаційних каналів, КІЛЬКІСТЬ ЯКИХ обмежена, а, отже, збільшує габарити блока керування 46159 ходячи через ланцюги модуля 9, подається на його другий вихід, зв'язаний з входом пульта 4 сигналізації і керування При цьому вимикається індикатор на пульті 4 сигналізації і керування і переводиться у початковий режим Якщо заглушити вогнище пожежі не вдалось, з оптоелектронних датчиків 2 на вхід пульта 4 сигналізації і керування через модуль 9 продовжує надходити сигнал про наявність пожежі Індикатор пульта 4 сигналізації і керування продовжує світитися і в ланцюг запалення детонатора 7 з першого виходу модуля 9 видається команда на спрацювання наступного балона 5 Далі система функціонує аналогічно описаному раніше варіанту При пожежі в моторно - трансмісійному відділенні корпусу бронемашини сигнал з термодатчика 3 надходить по другому каналу на перший вхід модуля 10 блока 1 керування У модулі 10 формується сигнал, який з його другого виходу подається на другий вхід пульта 4 сигналізації і керування При цьому на пульті 4 засвічується індикатор і на його другому виході формується сигнал тревоги Цей сигнал через ланцюги модуля 10 блока 1 керування подається на третій вихід модуля 10 для зупинки двигуна Відразу після зупинки двигуна з першого виходу модуля 10 видається сигнал, який замикає ланцюг детонатора 7 одного з двох балонів 5 для приведення його в дію Після спрацюПісля спрацювання детонатора 7 під дією тисвання детонатора 7 під дією тиску порохових газів ку порохових газів пробійник 14 переміщується і пробійник 14 переміщується і руйнує мембрану 13 руйнує мембрану 13 Вогнегасна речовина вихоПри цьому вогнегасна речовина з балона 5 через дить з балона 5 через отвір 17 корпусу 16 головки отвір 17 корпусу головки 12 відкидає пробійник 14 12 і відкидає пробійник 14 у початкове положення, у початкове положення , в якому він фіксується в якому він фіксується стопором 19, і через отвір стопором 19 і через отвори 18 пробки 15 головки 18 пробки 15 головки 12 під великим тиском на12 під великим тиском спрямовується на вогнище правляється на вогнище пожежі пожежі в моторно - трансмісійному відділенні ВиВитікання вогнегасної речовини не перевищує тікання вогнегасної речовини не перевищує ЮОмс При цьому відбувається заглушення вогЮОмс Наступна робота системи повністю повтонища пожежі або відвернення вибуху паливно рює роботу при заглушенні пожежі в бойовому повітряної суміші відділенні Після закінчення циклу гасіння пожежі сигнал, що надходить з оптоелектронних датчиків 2, про човини , встановлений пробійник 14 зі стопором 19 Система працює таким чином При виникненні вогнища пожежі або проникненні кумулятивного струменя в бойове відділення, оптоелектронний датчик 2 в зоні його огляду реагує на спектр випромінювання полум'я Об'єм бойового відділення бронемашини контролюється принаймні чотирма оптоелектронними датчиками, установленими на днищі 8 корпусу Така схема оптимального розміщення оптоелектронних датчиків 2 своїми зонами огляду дозволяє перекрити повністю об'єм бойового відділення і таким чином самим виявити вогнище пожежі в будь-якій його точці Вогнище пожежі, знаходячись у зоні контролю одного або двох оптоелектронних датчиків 2, спричинює їх спрацювання за час, що по перевищує 40мс Сигнал з оптоелектронних датчиків 2 передається по першому каналу на перший вхід модуля 9 блока 1 керування, а на другому виході модуля 9 формується сигнал, який подасться па перший вхід пульта 4 сигналізації і керування Па пульті 4 сигналізації і керування засвічується індикатор і одночасно з його першого виходу подається сигнал , що надходить до другого входу модуля 9, який подається на його перший Іжхід і далі па ланцюг запалення детонатора 7 одного з балонів 5 2 І «*— 9 5 6 »_ 7 і k —*•— 5 6 •10 —1_ Над Ьигцн 7 ь 46159 Зояa die Фіг З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
