Спосіб очистки фільтрів водозабірних свердловин

Номер патенту: 33329

Опубліковано: 15.02.2001

Автор: Прокопчук Іван Тимофійович

Завантажити PDF файл.

Формула / Реферат

Спосіб очистки фільтрів водозабірних свердловин шляхом утворення імпульсів гідродинамічного тиску на фільтр прифільтрову зону з використанням самоущільнюючого пакера відрізняється тим, що гідродинамічні імпульси багатократної дії створюють внаслідок розташування на поверхні стовпа води сваба з можливістю зворотно – поступального руху з швидкістю, V = 1,2 – 1,5м/с, при цьому глибина занурення сваба складає щонайменше, Н=8 – 10м, а тривалість багатократних гідродинамічних імпульсів свердловини становить, t=7 – 8 нормогодин.

Текст

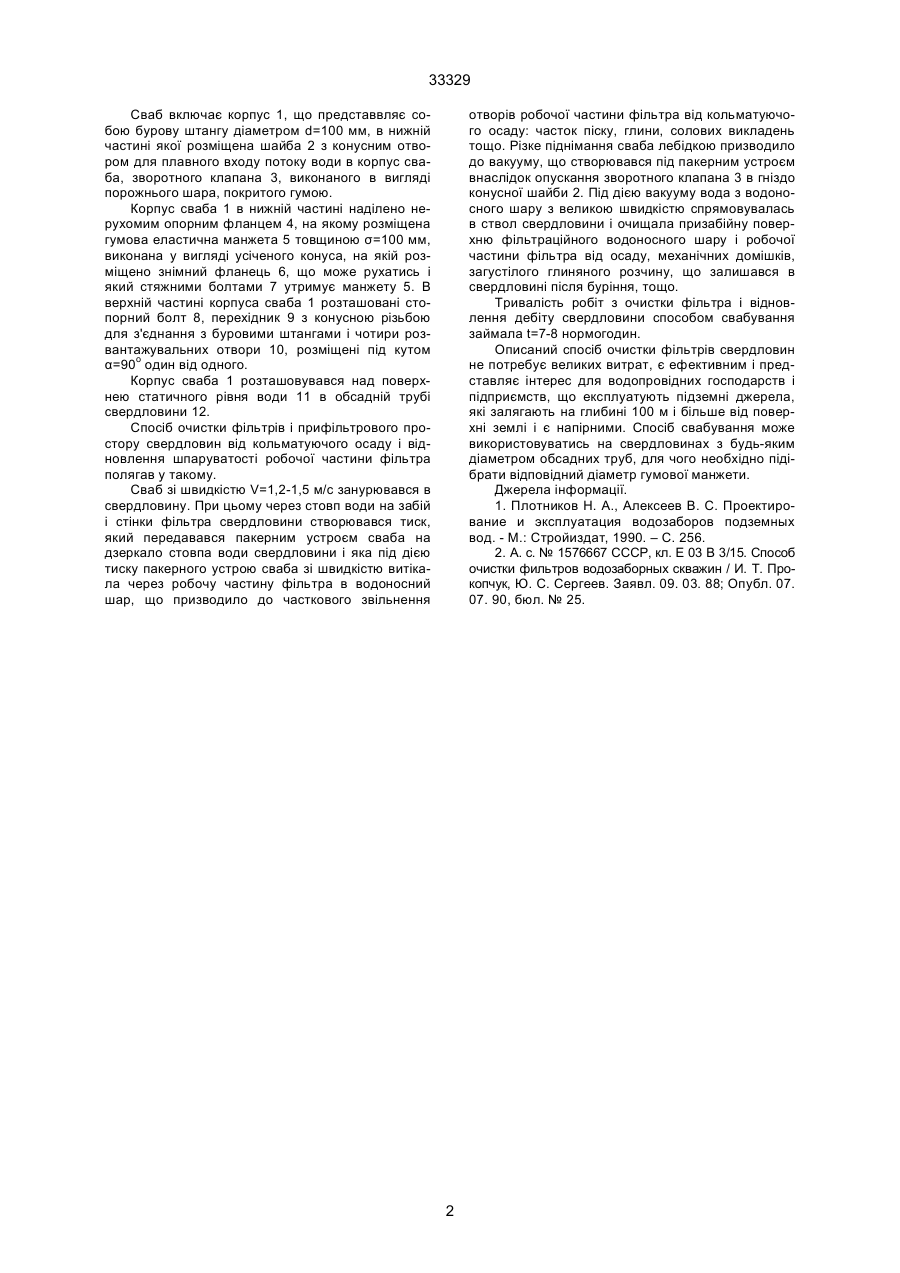

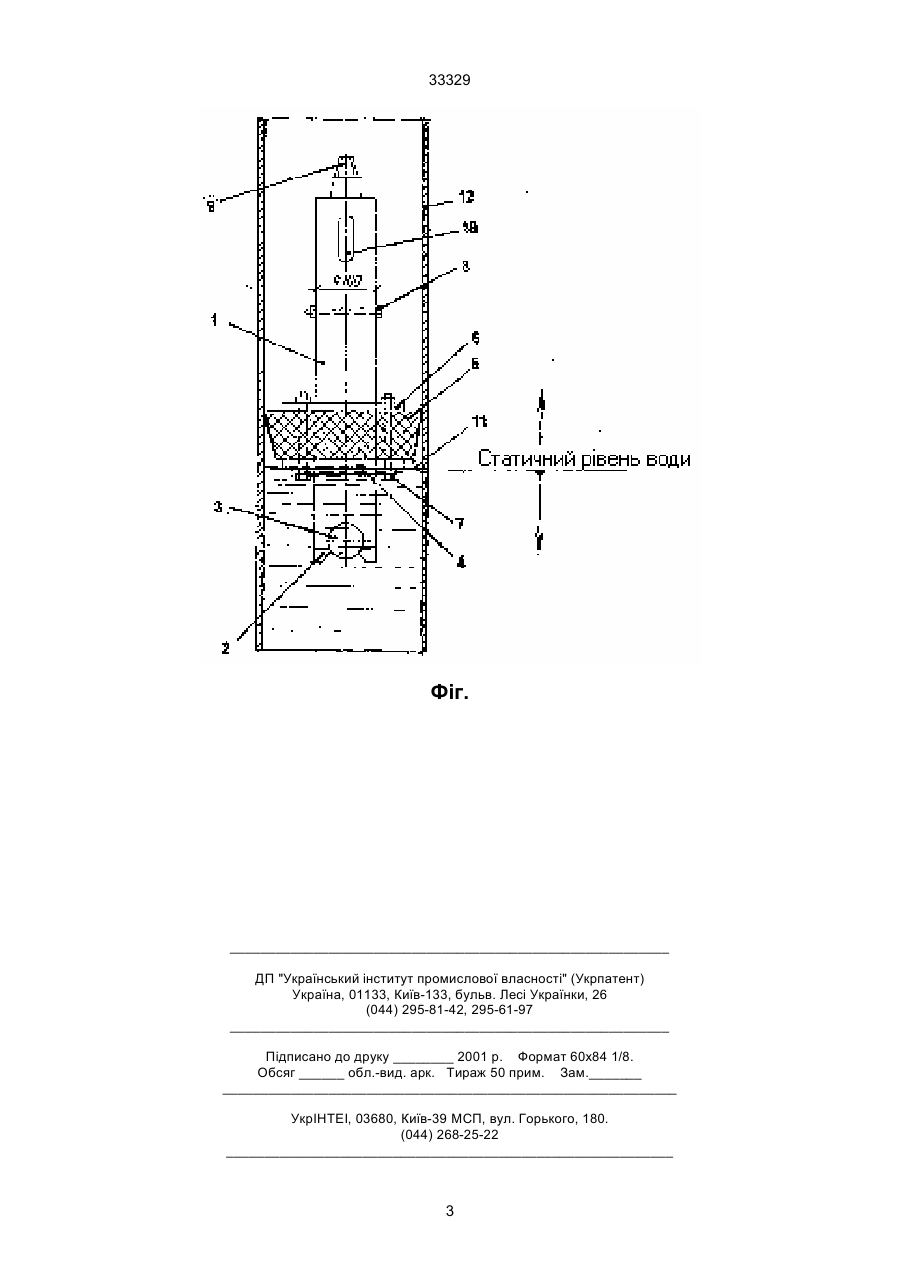

Спосіб очистки фільтрів водозабірних свердловин шляхом утворення імпульсів гідродинамічного тиску на фільтр і прифільтрову зону з викори 33329 Сваб включає корпус 1, що представвляє собою бурову штангу діаметром d=100 мм, в нижній частині якої розміщена шайба 2 з конусним отвором для плавного входу потоку води в корпус сваба, зворотного клапана 3, виконаного в вигляді порожнього шара, покритого гумою. Корпус сваба 1 в нижній частині наділено нерухомим опорним фланцем 4, на якому розміщена гумова еластична манжета 5 товщиною σ=100 мм, виконана у вигляді усіченого конуса, на якій розміщено знімний фланець 6, що може рухатись і який стяжними болтами 7 утримує манжету 5. В верхній частині корпуса сваба 1 розташовані стопорний болт 8, перехідник 9 з конусною різьбою для з'єднання з буровими штангами і чотири розвантажувальних отвори 10, розміщені під кутом α=90о один від одного. Корпус сваба 1 розташовувався над поверхнею статичного рівня води 11 в обсадній трубі свердловини 12. Спосіб очистки фільтрів і прифільтрового простору свердловин від кольматуючого осаду і відновлення шпаруватості робочої частини фільтра полягав у такому. Сваб зі швидкістю V=1,2-1,5 м/с занурювався в свердловину. При цьому через стовп води на забій і стінки фільтра свердловини створювався тиск, який передавався пакерним устроєм сваба на дзеркало стовпа води свердловини і яка під дією тиску пакерного устрою сваба зі швидкістю витікала через робочу частину фільтра в водоносний шар, що призводило до часткового звільнення отворів робочої частини фільтра від кольматуючого осаду: часток піску, глини, солових викладень тощо. Різке піднімання сваба лебідкою призводило до вакууму, що створювався під пакерним устроєм внаслідок опускання зворотного клапана 3 в гніздо конусної шайби 2. Під дією вакууму вода з водоносного шару з великою швидкістю спрямовувалась в ствол свердловини і очищала призабійну поверхню фільтраційного водоносного шару і робочої частини фільтра від осаду, механічних домішків, загустілого глиняного розчину, що залишався в свердловині після буріння, тощо. Тривалість робіт з очистки фільтра і відновлення дебіту свердловини способом свабування займала t=7-8 нормогодин. Описаний спосіб очистки фільтрів свердловин не потребує великих витрат, є ефективним і представляє інтерес для водопровідних господарств і підприємств, що експлуатують підземні джерела, які залягають на глибині 100 м і більше від поверхні землі і є напірними. Спосіб свабування може використовуватись на свердловинах з будь-яким діаметром обсадних труб, для чого необхідно підібрати відповідний діаметр гумової манжети. Джерела інформації. 1. Плотников Н. А., Алексеев B. C. Проектирование и эксплуатация водозаборов подземных вод. - М.: Стройиздат, 1990. – С. 256. 2. А. с. № 1576667 СССР, кл. Е 03 В 3/15. Способ очистки фильтров водозаборных скважин / И. Т. Прокопчук, Ю. С. Сергеев. Заявл. 09. 03. 88; Опубл. 07. 07. 90, бюл. № 25. 2 33329 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
