Шпренгельна балка

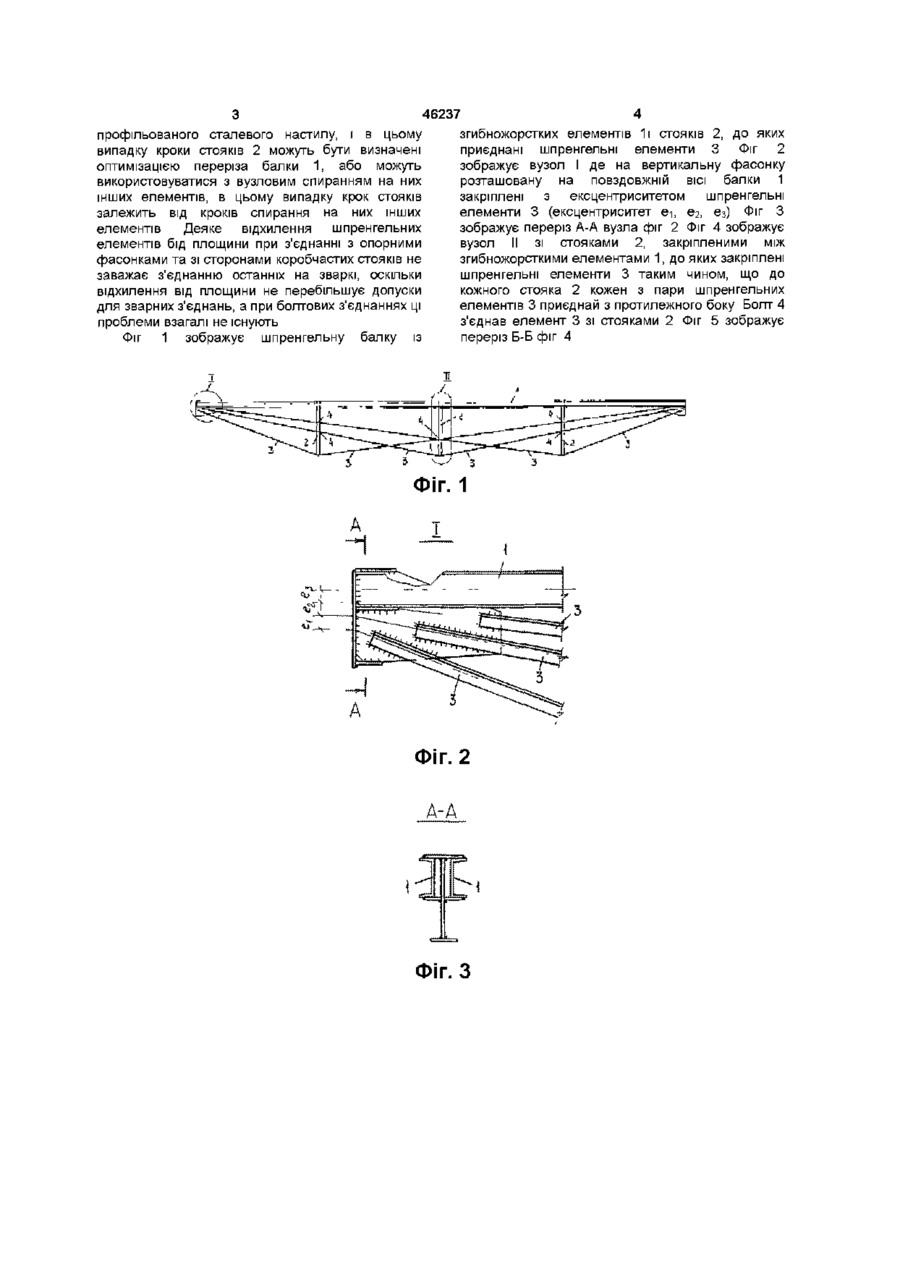

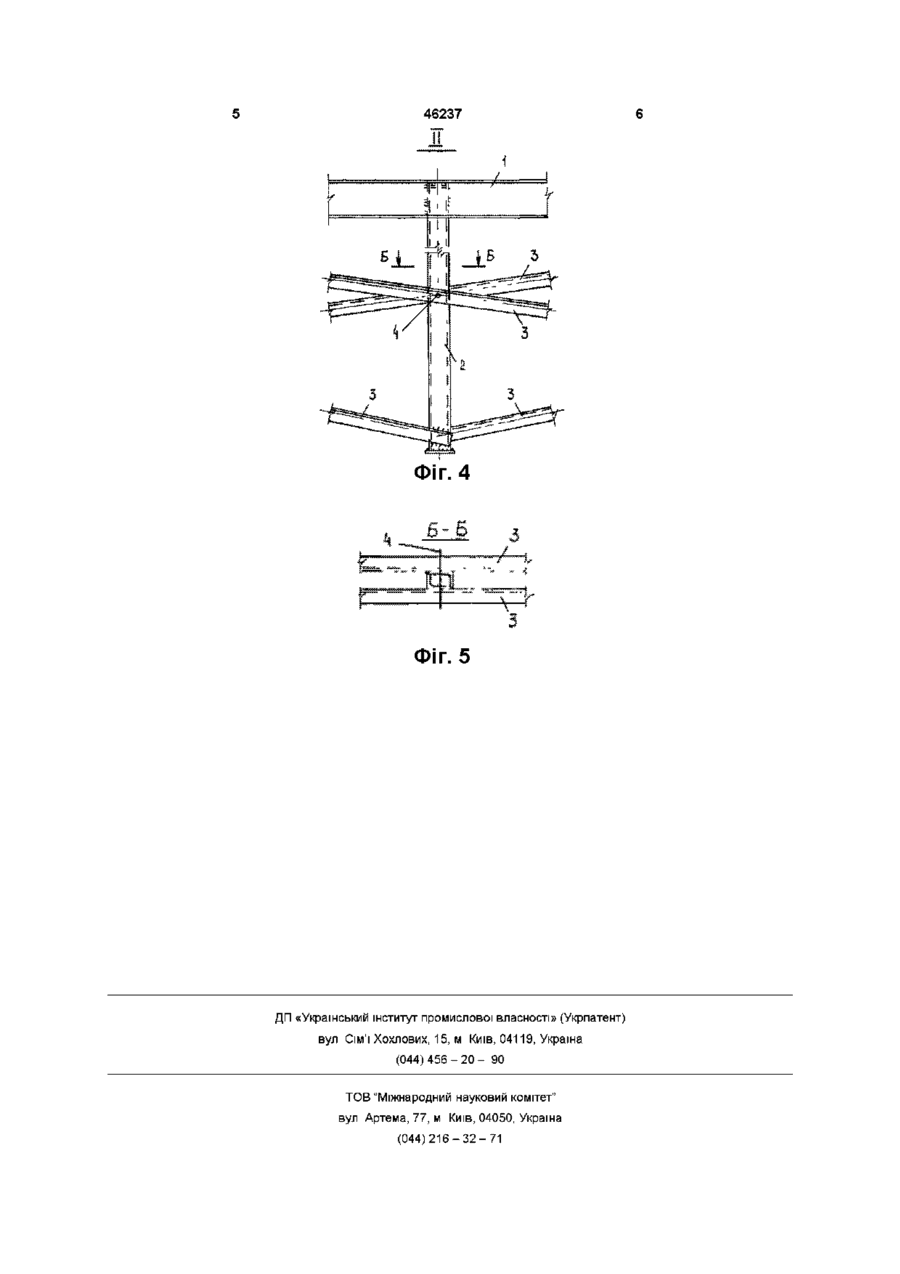

1 Шпренгельна балка, до складу якої входить сама балка, стояки, розташовані з регулярними кроками повздовж балки, та шпренгельні елементи, яка відрізняється тим, що стояки шпренгельної балки виготовлені з коробчастих профілів, а прямолінійні елементи шпренгелів з'єднані опорами вузлів балок з кінцями всіх стояків таким чином, що кожен з двох шпренгельних елементів безпосередньо закріплений до протилежного боку стояка 2 Шпренгельна балка за п 1, яка відрізняється тим, що всі шпренгельні елементи при перехрещенні зі стояками з'єднані з ними 3 Шпренгельна балка за п 1 , 2 , яка відрізняється тим, що приєднання шпренгельних елементів до фасонки опорного вузла виконане з ексцентриситетом Винахід стосується будівництва й може бути використаний для будівель в покрівлях з балочних елементів Відома шпренгельна балка, до складу якої входить згибножорсткий елемент та стояки, розташовані з регулярними кроками й з'єднані по кінцях між собою та з балкою на опорі (Н С Стрелецкий, А Н Гениев Основы металлических конструкций ОНТП, 1935 г стр 587 589) Недолік конструкції полягає у великій металомісткості, багатоелементності та недостатній боковій жорсткості Відома шпренгельна балка, до складу якої входить згибножорсткий елемент та декілька похилих шпренгелів (Справочник проектировщика Легкие конструкции одноэтажных производственных зданий Москва, Стройиздат, 1988 г, стр 77 78) Недолік конструкції полягає в деякій обмеженості прольоту, підвищеній металомісткості, багатоелементності та невеликій боковій жорсткості Суть винаходу полягає в виконанні шпренгельної балки з двох згибножорстких елементів 1, наприклад, швелерного перерізу, розташованих один від одного на відстані, яка дорівнює стороні коробчастого прямокутного профілю стояків 2, розташованих з регулярними кроками Стояки закріплені між згибножорсткими елементами 1 Прямолінійні елементи шпренгелів З, закріплені на вертикальній фасонці повздовжньої ВІСІ опори балки 1 і з'єднують останні з кінцями всіх стояків 2, при цьому кожен з двох шпренгелів безпосередньо кріпиться з протилежної сторони стояка коробчастого профілю 2 (Деяке відхилення шпренгеля від повздовжньої ВІСІ балки на половину сторони коробчастого профілю стояка забезпечує збільшення бокової жорсткості шпренгеля і суттєво відрізняє шпренгельну балку від прототипу) Болтове з'єднання 4 шпренгельних елементів 3 зі стояками 2 в місцях їх перехрещення збільшує бокову жорсткість шпренгельних балок та забезпечує сприйняття негативного вітрового тиску, що не передбачає прототип Закріплення шпренгельних елементів З до балки 1 на опорі виконане з ексцентриситетом, що при роботі шпренгельної балки викликає вузловий момент на опорі, який перерозподіляє згибні моменти в елементі 1 Совокупность наведених вище елементів, форм їх перерізів, розташування та з'єднання забезпечують технічний результат, а саме зниження металомісткості та підвищення бокової жорсткості шпренгельної балки та можливість забезпечення сприйняття негативного вітрового тиску ВІДОМОСТІ, ЯКІ підтверджують можливість здійснення винаходу Шпренгельні балки можуть використовуватися для перекриття пролету споруди на всю довжину шпренгельних балок встановлених з потрібними кроками при безпосередньому спиранні на них 1 СО сч (О 46237 згибножорстких елементів 1і стояків 2, до яких профільованого сталевого настилу, і в цьому приєднані шпренгельні елементи 3 Фіг 2 випадку кроки стояків 2 можуть бути визначені зображує вузол І де на вертикальну фасонку оптимізацією переріза балки 1, або можуть розташовану на повздовжній ВІСІ балки 1 використовуватися з вузловим спиранням на них закріплені з ексцентриситетом шпренгельні інших елементів, в цьому випадку крок стояків елементи 3 (ексцентриситет е-і, Є2, ез) Фіг З залежить від кроків спирання на них інших зображує переріз А-А вузла фіг 2 Фіг 4 зображує елементів Деяке відхилення шпренгельних вузол II зі стояками 2, закріпленими між елементів бід площини при з'єднанні з опорними згибножорсткими елементами 1, до яких закріплені фасонками та зі сторонами коробчастих стояків не шпренгельні елементи 3 таким чином, що до заважає з'єднанню останніх на зваркі, оскільки кожного стояка 2 кожен з пари шпренгельних відхилення від площини не перебільшує допуски елементів 3 приєднай з протилежного боку Болт 4 для зварних з'єднань, а при болтових з'єднаннях ці з'єднав елемент 3 зі стояками 2 Фіг 5 зображує проблеми взагалі не існують переріз Б-Б фіг 4 Фіг 1 зображує шпренгельну балку із А Фіг. 2 Фіг. З 46237 Фіг. 4 Фіг. 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
