Закупорювальний пристрій

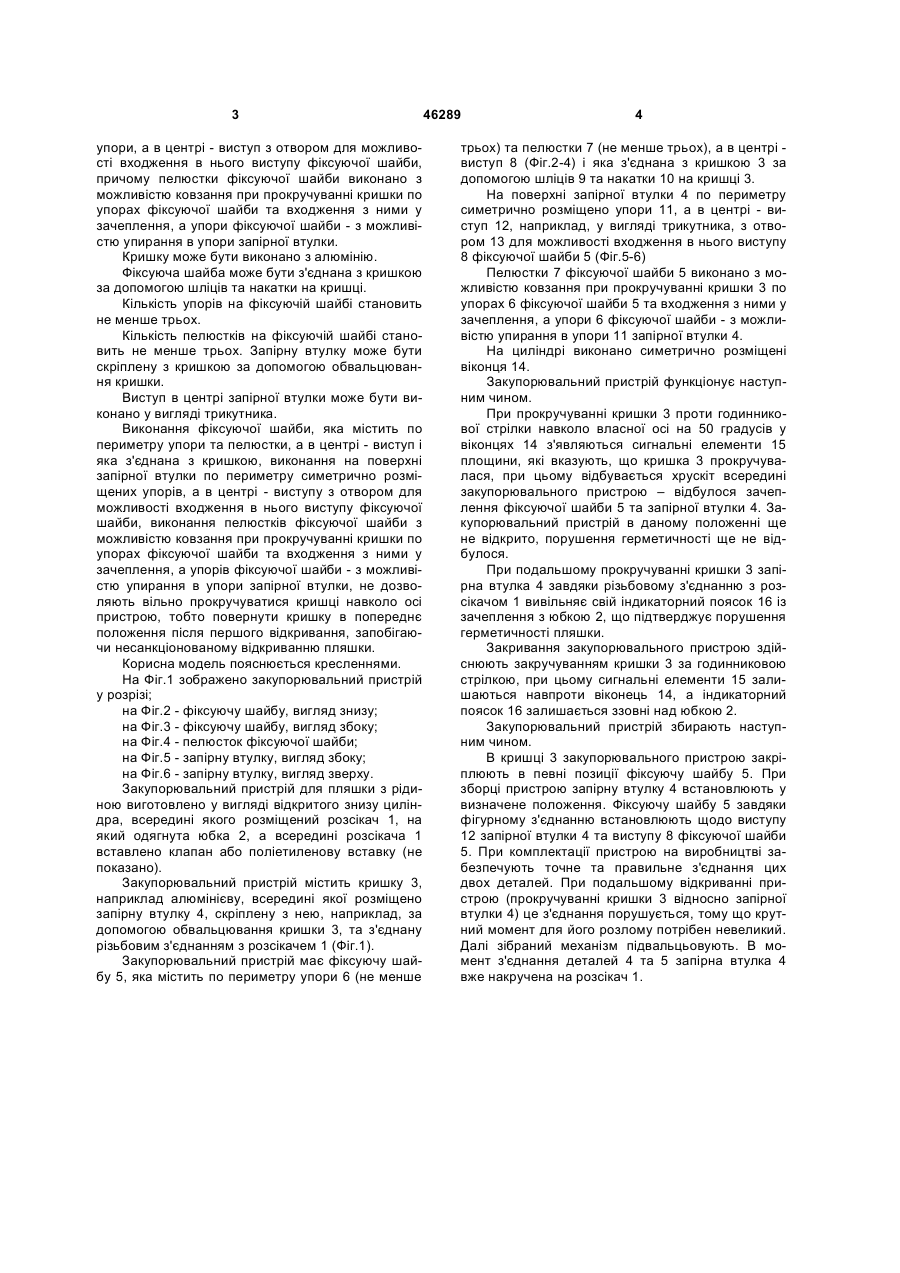

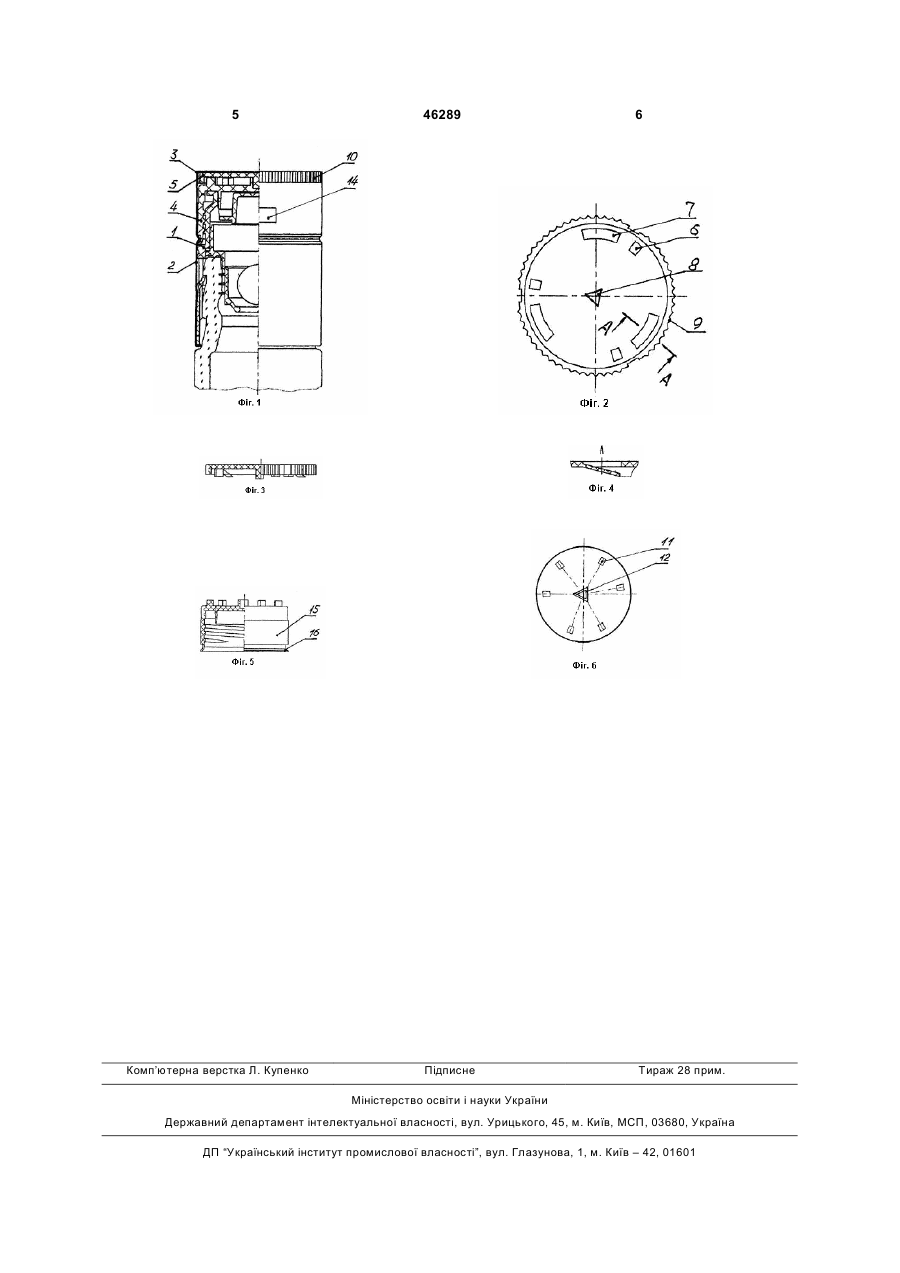

1. Закупорювальний пристрій для пляшки з рідиною, що виготовлений у вигляді відкритого знизу циліндра, всередині якого розміщений розсікач, на який одягнута юбка, а всередині розсікача вставлено клапан або поліетиленову вставку, має кришку, всередині якої розміщено запірну втулку, скріплену з нею та з'єднану з розсікачем, причому на циліндрі виконано симетрично розміщені віконця, який відрізняється тим, що має фіксуючу шайбу, яка містить по периметру упори та пелюстки, а в центрі - виступ, і яка з'єднана з кришкою, на поверхні запірної втулки по периметру симетрично розміщено упори, а в центрі - виступ з отвором для можливості входження в нього виступу фіксу U 1 3 упори, а в центрі - виступ з отвором для можливості входження в нього виступу фіксуючої шайби, причому пелюстки фіксуючої шайби виконано з можливістю ковзання при прокручуванні кришки по упорах фіксуючої шайби та входження з ними у зачеплення, а упори фіксуючої шайби - з можливістю упирання в упори запірної втулки. Кришку може бути виконано з алюмінію. Фіксуюча шайба може бути з'єднана з кришкою за допомогою шліців та накатки на кришці. Кількість упорів на фіксуючій шайбі становить не менше трьох. Кількість пелюстків на фіксуючій шайбі становить не менше трьох. Запірну втулку може бути скріплену з кришкою за допомогою обвальцювання кришки. Виступ в центрі запірної втулки може бути виконано у вигляді трикутника. Виконання фіксуючої шайби, яка містить по периметру упори та пелюстки, а в центрі - виступ і яка з'єднана з кришкою, виконання на поверхні запірної втулки по периметру симетрично розміщених упорів, а в центрі - виступу з отвором для можливості входження в нього виступу фіксуючої шайби, виконання пелюстків фіксуючої шайби з можливістю ковзання при прокручуванні кришки по упорах фіксуючої шайби та входження з ними у зачеплення, а упорів фіксуючої шайби - з можливістю упирання в упори запірної втулки, не дозволяють вільно прокручуватися кришці навколо осі пристрою, тобто повернути кришку в попереднє положення після першого відкривання, запобігаючи несанкціонованому відкриванню пляшки. Корисна модель пояснюється кресленнями. На Фіг.1 зображено закупорювальний пристрій у розрізі; на Фіг.2 - фіксуючу шайбу, вигляд знизу; на Фіг.3 - фіксуючу шайбу, вигляд збоку; на Фіг.4 - пелюсток фіксуючої шайби; на Фіг.5 - запірну втулку, вигляд збоку; на Фіг.6 - запірну втулку, вигляд зверху. Закупорювальний пристрій для пляшки з рідиною виготовлено у вигляді відкритого знизу циліндра, всередині якого розміщений розсікач 1, на який одягнута юбка 2, а всередині розсікача 1 вставлено клапан або поліетиленову вставку (не показано). Закупорювальний пристрій містить кришку 3, наприклад алюмінієву, всередині якої розміщено запірну втулку 4, скріплену з нею, наприклад, за допомогою обвальцювання кришки 3, та з'єднану різьбовим з'єднанням з розсікачем 1 (Фіг.1). Закупорювальний пристрій має фіксуючу шайбу 5, яка містить по периметру упори 6 (не менше 46289 4 трьох) та пелюстки 7 (не менше трьох), а в центрі виступ 8 (Фіг.2-4) і яка з'єднана з кришкою 3 за допомогою шліців 9 та накатки 10 на кришці 3. На поверхні запірної втулки 4 по периметру симетрично розміщено упори 11, а в центрі - виступ 12, наприклад, у вигляді трикутника, з отвором 13 для можливості входження в нього виступу 8 фіксуючої шайби 5 (Фіг.5-6) Пелюстки 7 фіксуючої шайби 5 виконано з можливістю ковзання при прокручуванні кришки 3 по упорах 6 фіксуючої шайби 5 та входження з ними у зачеплення, а упори 6 фіксуючої шайби - з можливістю упирання в упори 11 запірної втулки 4. На циліндрі виконано симетрично розміщені віконця 14. Закупорювальний пристрій функціонує наступним чином. При прокручуванні кришки 3 проти годинникової стрілки навколо власної осі на 50 градусів у віконцях 14 з'являються сигнальні елементи 15 площини, які вказують, що кришка 3 прокручувалася, при цьому відбувається хрускіт всередині закупорювального пристрою – відбулося зачеплення фіксуючої шайби 5 та запірної втулки 4. Закупорювальний пристрій в даному положенні ще не відкрито, порушення герметичності ще не відбулося. При подальшому прокручуванні кришки 3 запірна втулка 4 завдяки різьбовому з'єднанню з розсікачом 1 вивільняє свій індикаторний поясок 16 із зачеплення з юбкою 2, що підтверджує порушення герметичності пляшки. Закривання закупорювального пристрою здійснюють закручуванням кришки 3 за годинниковою стрілкою, при цьому сигнальні елементи 15 залишаються навпроти віконець 14, а індикаторний поясок 16 залишається ззовні над юбкою 2. Закупорювальний пристрій збирають наступним чином. В кришці 3 закупорювального пристрою закріплюють в певні позиції фіксуючу шайбу 5. При зборці пристрою запірну втулку 4 встановлюють у визначене положення. Фіксуючу шайбу 5 завдяки фігурному з'єднанню встановлюють щодо виступу 12 запірної втулки 4 та виступу 8 фіксуючої шайби 5. При комплектації пристрою на виробництві забезпечують точне та правильне з'єднання цих двох деталей. При подальшому відкриванні пристрою (прокручуванні кришки 3 відносно запірної втулки 4) це з'єднання порушується, тому що крутний момент для його розлому потрібен невеликий. Далі зібраний механізм підвальцьовують. В момент з'єднання деталей 4 та 5 запірна втулка 4 вже накручена на розсікач 1. 5 Комп’ютерна верстка Л. Купенко 46289 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
