Закупорювальний пристрій для пляшки з рідиною

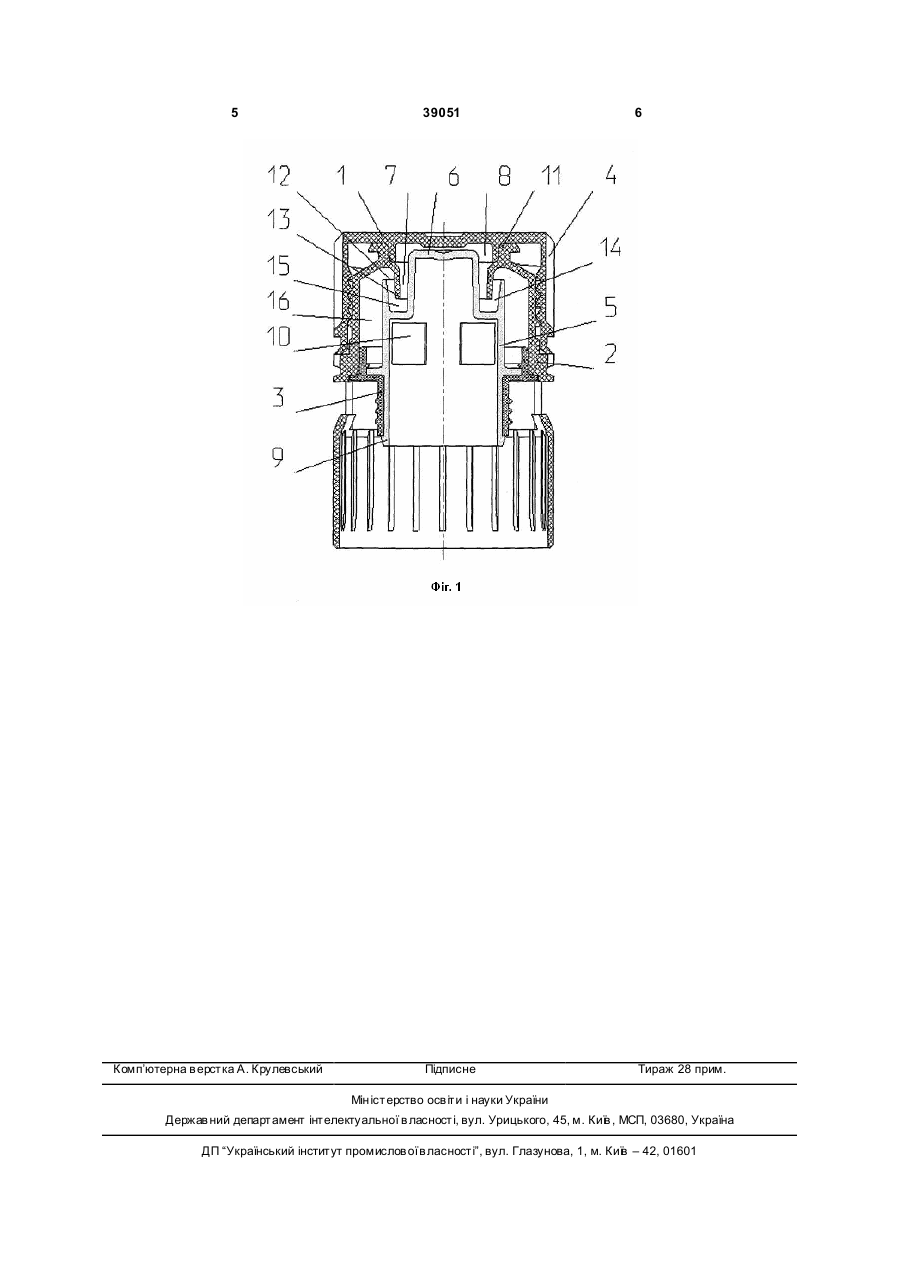

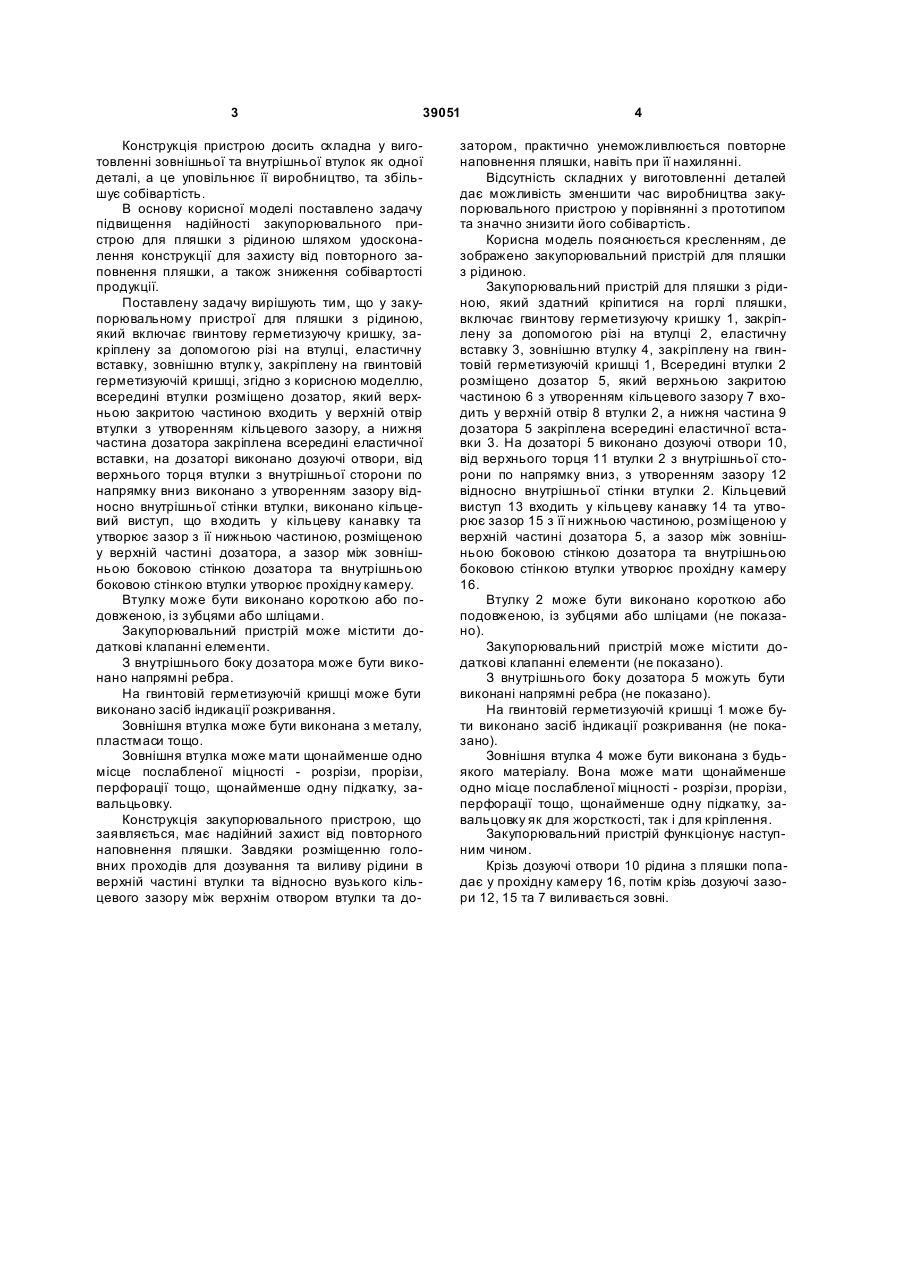

1. Закупорювальний пристрій для пляшки з рідиною, що включає гвинтову герметизуючу кришку, закріплену за допомогою різі на втулці, еластичну вставку, зовнішню втулку, закріплену на гвинтовій герметизуючій кришці, який відрізняється тим, що всередині втулки розміщено дозатор, який верхньою закритою частиною входить у верхній отвір втулки з утворенням кільцевого зазору, а нижня частина дозатора закріплена всередині еластичної вставки, на дозаторі виконано дозуючі отвори, від верхнього торця втулки з внутрішньої сторони по напрямку вниз виконано з утворенням зазору відносно внутрішньої стінки втулки кільцевий виступ, що входить у кільцеву канавку та утворює зазор з її нижньою частиною, розміщеною U 2 (19) 1 3 39051 Конструкція пристрою досить складна у виготовленні зовнішньої та внутрішньої втулок як одної деталі, а це уповільнює її виробництво, та збільшує собівартість. В основу корисної моделі поставлено задачу підвищення надійності закупорювального пристрою для пляшки з рідиною шляхом удосконалення конструкції для захисту від повторного заповнення пляшки, а також зниження собівартості продукції. Поставлену задачу вирішують тим, що у закупорювальному пристрої для пляшки з рідиною, який включає гвинтову герметизуючу кришку, закріплену за допомогою різі на втулці, еластичну вставку, зовнішню втулк у, закріплену на гвинтовій герметизуючій кришці, згідно з корисною моделлю, всередині втулки розміщено дозатор, який верхньою закритою частиною входить у верхній отвір втулки з утворенням кільцевого зазору, а нижня частина дозатора закріплена всередині еластичної вставки, на дозаторі виконано дозуючі отвори, від верхнього торця втулки з внутрішньої сторони по напрямку вниз виконано з утворенням зазору відносно внутрішньої стінки втулки, виконано кільцевий виступ, що входить у кільцеву канавку та утворює зазор з її нижньою частиною, розміщеною у верхній частині дозатора, а зазор між зовнішньою боковою стінкою дозатора та внутрішньою боковою стінкою втулки утворює прохідну камеру. Втулку може бути виконано короткою або подовженою, із зубцями або шліцами. Закупорювальний пристрій може містити додаткові клапанні елементи. З внутрішнього боку дозатора може бути виконано напрямні ребра. На гвинтовій герметизуючій кришці може бути виконано засіб індикації розкривання. Зовнішня втулка може бути виконана з металу, пластмаси тощо. Зовнішня втулка може мати щонайменше одно місце послабленої міцності - розрізи, прорізи, перфорації тощо, щонайменше одну підкатку, завальцьовку. Конструкція закупорювального пристрою, що заявляється, має надійний захист від повторного наповнення пляшки. Завдяки розміщенню головних проходів для дозування та виливу рідини в верхній частині втулки та відносно вузького кільцевого зазору між верхнім отвором втулки та до 4 затором, практично унеможливлюється повторне наповнення пляшки, навіть при її нахилянні. Відсутність складних у виготовленні деталей дає можливість зменшити час виробництва закупорювального пристрою у порівнянні з прототипом та значно знизити його собівартість. Корисна модель пояснюється кресленням, де зображено закупорювальний пристрій для пляшки з рідиною. Закупорювальний пристрій для пляшки з рідиною, який здатний кріпитися на горлі пляшки, включає гвинтову герметизуючу кришку 1, закріплену за допомогою різі на втулці 2, еластичну вставку 3, зовнішню втулку 4, закріплену на гвинтовій герметизуючій кришці 1, Всередині втулки 2 розміщено дозатор 5, який верхньою закритою частиною 6 з утворенням кільцевого зазору 7 входить у верхній отвір 8 втулки 2, а нижня частина 9 дозатора 5 закріплена всередині еластичної вставки 3. На дозаторі 5 виконано дозуючі отвори 10, від верхнього торця 11 втулки 2 з внутрішньої сторони по напрямку вниз, з утворенням зазору 12 відносно внутрішньої стінки втулки 2. Кільцевий виступ 13 входить у кільцеву канавку 14 та утворює зазор 15 з її нижньою частиною, розміщеною у верхній частині дозатора 5, а зазор між зовнішньою боковою стінкою дозатора та внутрішньою боковою стінкою втулки утворює прохідну камеру 16. Втулку 2 може бути виконано короткою або подовженою, із зубцями або шліцами (не показано). Закупорювальний пристрій може містити додаткові клапанні елементи (не показано). З внутрішнього боку дозатора 5 можуть бути виконані напрямні ребра (не показано). На гвинтовій герметизуючій кришці 1 може бути виконано засіб індикації розкривання (не показано). Зовнішня втулка 4 може бути виконана з будьякого матеріалу. Вона може мати щонайменше одно місце послабленої міцності - розрізи, прорізи, перфорації тощо, щонайменше одну підкатку, завальцовку як для жорсткості, так і для кріплення. Закупорювальний пристрій функціонує наступним чином. Крізь дозуючі отвори 10 рідина з пляшки попадає у прохідну камеру 16, потім крізь дозуючі зазори 12, 15 та 7 виливається зовні. 5 Комп’ютерна в ерстка А. Крулевський 39051 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
