Кульковий двокаскадний генератор імпульсів тиску

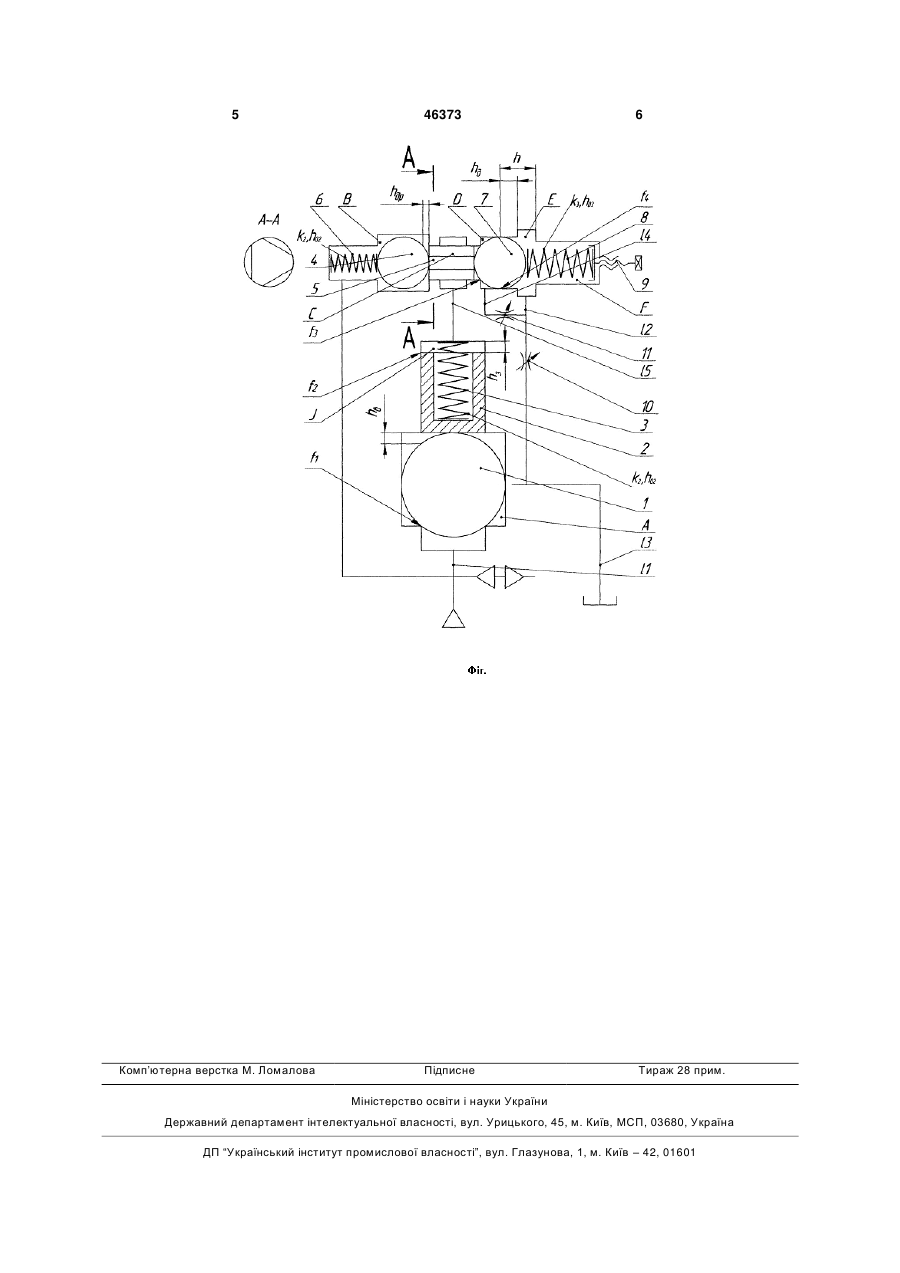

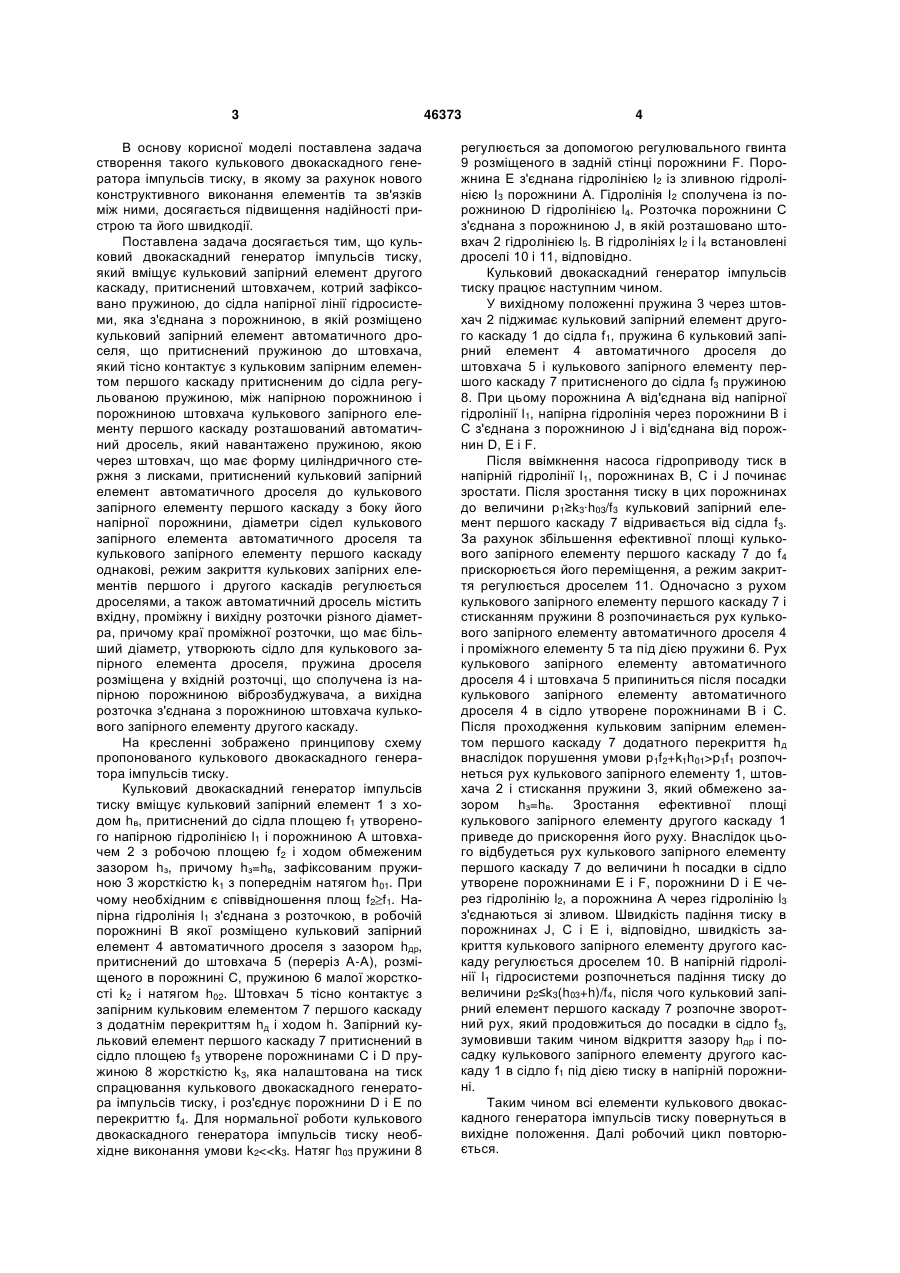

Кульковий двокаскадний генератор імпульсів тиску, який вміщує кульковий запірний елемент другого каскаду, притиснений штовхачем, котрий зафіксовано пружиною, до сідла напірної лінії гідросистеми, яка з'єднана з порожниною, в якій розміщено кульковий запірний елемент автоматичного дроселя, що притиснений пружиною до штовхача, який тісно контактує з кульковим запірним елементом першого каскаду, притисненим до сідла регульованою пружиною, який відрізняєть 3 В основу корисної моделі поставлена задача створення такого кулькового двокаскадного генератора імпульсів тиску, в якому за рахунок нового конструктивного виконання елементів та зв'язків між ними, досягається підвищення надійності пристрою та його швидкодії. Поставлена задача досягається тим, що кульковий двокаскадний генератор імпульсів тиску, який вміщує кульковий запірний елемент другого каскаду, притиснений штовхачем, котрий зафіксовано пружиною, до сідла напірної лінії гідросистеми, яка з'єднана з порожниною, в якій розміщено кульковий запірний елемент автоматичного дроселя, що притиснений пружиною до штовхача, який тісно контактує з кульковим запірним елементом першого каскаду притисненим до сідла регульованою пружиною, між напірною порожниною і порожниною штовхача кулькового запірного елементу першого каскаду розташований автоматичний дросель, який навантажено пружиною, якою через штовхач, що має форму циліндричного стержня з лисками, притиснений кульковий запірний елемент автоматичного дроселя до кулькового запірного елементу першого каскаду з боку його напірної порожнини, діаметри сідел кулькового запірного елемента автоматичного дроселя та кулькового запірного елементу першого каскаду однакові, режим закриття кулькових запірних елементів першого і другого каскадів регулюється дроселями, а також автоматичний дросель містить вхідну, проміжну і вихідну розточки різного діаметра, причому краї проміжної розточки, що має більший діаметр, утворюють сідло для кулькового запірного елемента дроселя, пружина дроселя розміщена у вхідній розточці, що сполучена із напірною порожниною віброзбуджувача, а вихідна розточка з'єднана з порожниною штовхача кулькового запірного елементу другого каскаду. На кресленні зображено принципову схему пропонованого кулькового двокаскадного генератора імпульсів тиску. Кульковий двокаскадний генератор імпульсів тиску вміщує кульковий запірний елемент 1 з ходом hв, притиснений до сідла площею f1 утвореного напірною гідролінією l1 і порожниною А штовхачем 2 з робочою площею f2 і ходом обмеженим зазором hз, причому hз=hв, зафіксованим пружиною 3 жорсткістю k1 з попереднім натягом h01. При чому необхідним є співвідношення площ f2 f1. Напірна гідролінія l1 з'єднана з розточкою, в робочій порожнині В якої розміщено кульковий запірний елемент 4 автоматичного дроселя з зазором hдp, притиснений до штовхача 5 (переріз А-А), розміщеного в порожнині С, пружиною 6 малої жорсткості k2 і натягом h02. Штовхач 5 тісно контактує з запірним кульковим елементом 7 першого каскаду з додатнім перекриттям hд і ходом h. Запірний кульковий елемент першого каскаду 7 притиснений в сідло площею f3 утворене порожнинами С і D пружиною 8 жорсткістю k3, яка налаштована на тиск спрацювання кулькового двокаскадного генератора імпульсів тиску, і роз'єднує порожнини D і Е по перекриттю f4. Для нормальної роботи кулькового двокаскадного генератора імпульсів тиску необхідне виконання умови k2
