Генератор імпульсів тиску

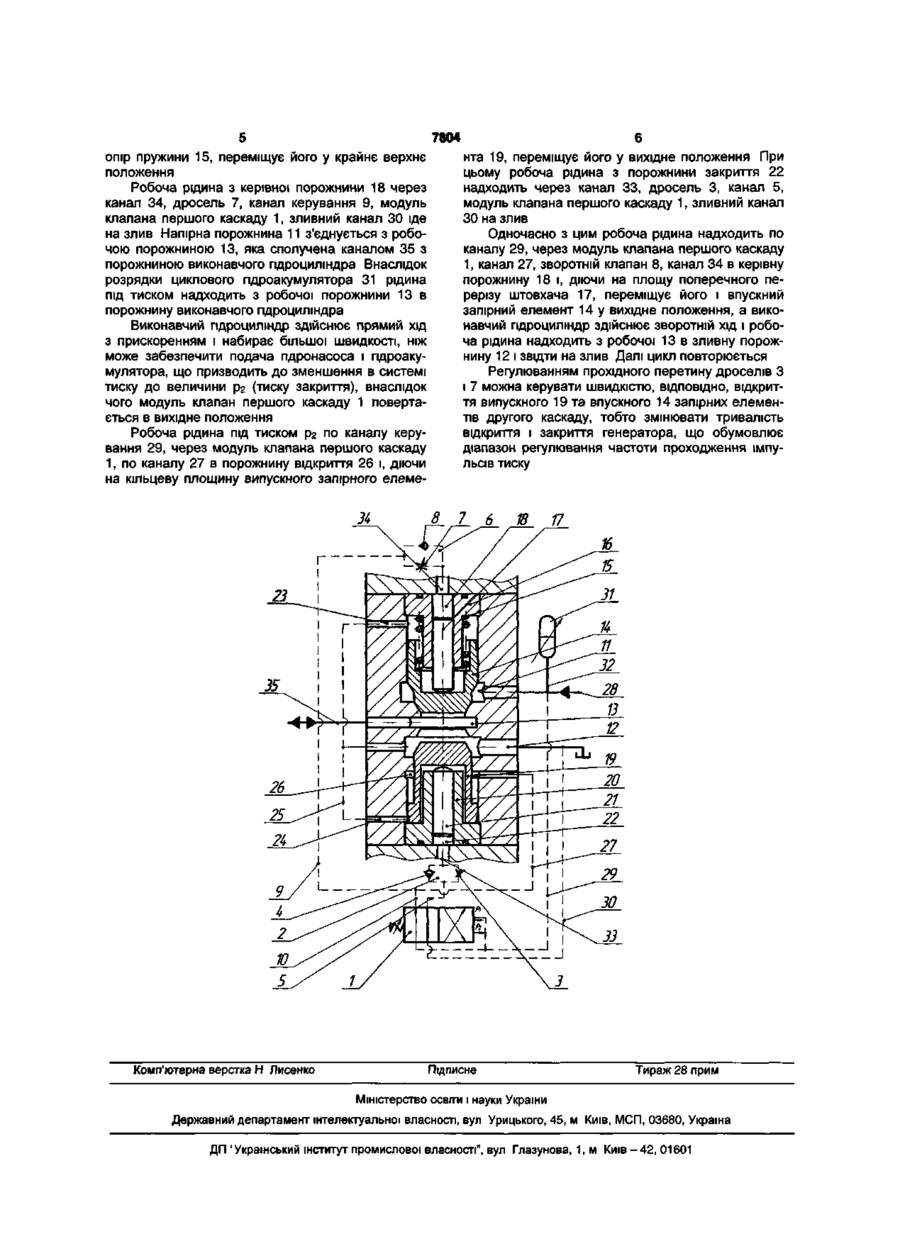

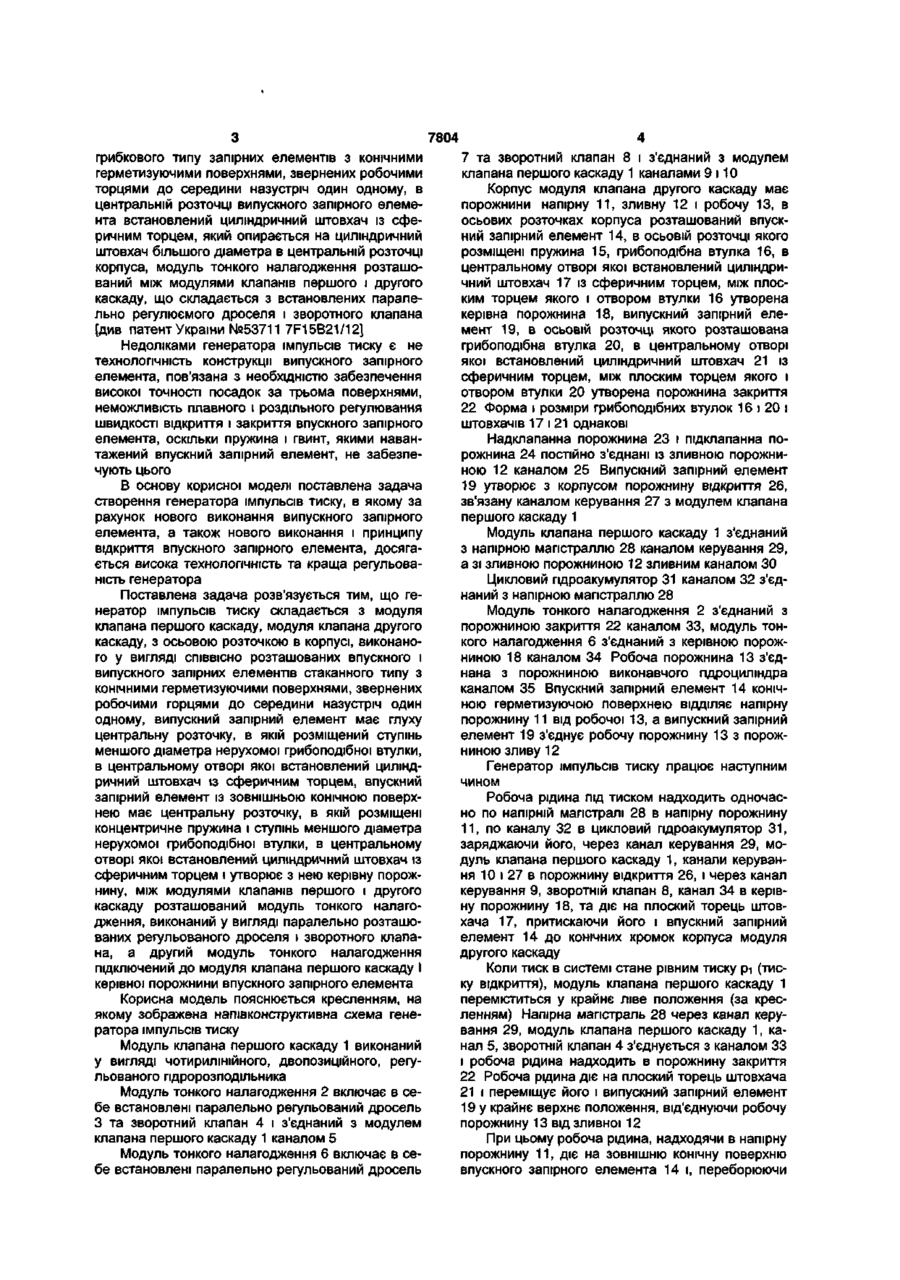

Генератор імпульсів тиску, що складається з модуля клапана першого каскаду, виконаного у вигляді чотирилінійного, двопозиційного, регульованого, автоматично діючого пдророзподільника, модуля клапана другого каскаду, що має осьову розточку, виконаного у вигляді СПІВВІСНО розташованих впускного стаканного типу і випускного запірних елементів з конічними герметизуючими поверхнями, обернених робочими торцями до середини, назустріч один одному, випускний запірний елемент має осьову розточку, в якій розміщений циліндричний штовхач із сферичним торцем, між модулями клапанів першого і другого каскаду розташований модуль тонкого налаго Корисна модель відноситься до галузі машинобудування, зокрема до апаратури керування та регулювання гідросистем, та може бути використаний в приводах вібропресів, випробувальних стендів, будівельних машин тощо Відомий генератор імпульсів тиску, що має клапан першого каскаду золотникового типу з індикаторним стрижнем (в подальшому модуль клапана першого каскаду), клапан другого каскаду з циліндричним штовхачем, виконаний у вигляді двох СПІВВІСНО розміщених впускного і випускного запірних елементів стаканного типу з конічними герметизуючими поверхнями з наскрізними осьовими розточками, що звернуті робочими торцями до середини, назустріч один одному В осьовій розточці випускного запірного елемента встановлений клапан-пілот, а циліндричний штовхач розташований в осьовій розточці випускного запірного елемента [див авт свідоцтво СРСР №658320 М Кл F15B21/12] дження, виконаний у вигляді паралельно розташованих регульованого дроселя і зворотного клапана, який відрізняється тим, що випускний запірний елемент виконано у вигляді стакана, циліндричний штовхач встановлений в нерухомій грибоподібній втулці, ступінь меншого діаметра якої розміщений в глухій осьовій розточці випускного запірного елемента, і обернений сферичним торцем до випускного запірного елемента, крім того в осьовій розточці впускного запірного елемента концентрично розміщені пружина і ступінь меншого діаметра нерухомої грибоподібної втулки, в центральній розточці якої встановлений циліндричний штовхач із сферичним торцем, оберненим до впускного запірного елемента, причому грибоподібна втулка і циліндричний штовхач утворюють керувальну порожнину, до якої під єднаний другий модуль тонкого налагодження, виконаний у вигляді встановлених паралельно регульованого дроселя і зворотного клапана, причому грибоподібні втулки і циліндричні штовхачі, що розміщені в обох запірних елементах, мають однакові розміри Недоліками генератора є низька частота проходження імпульсів тиску, викликана тим, що переміщення впускного запірного елемента відбувається під дією перепаду тиску між напірною і надклапанною порожнинами впускного запірного елемента, робочі площі якого з сторони названих порожнин значно відрізняються за величиною, що призводить до затримки часу відкриття впускного запірного елемента, неможливість регулювання частоти проходження імпульсів тиску, так як осьова розточка та дроселюючий отвір у впускному запірному елементі мають ПОСТІЙНІ перетини Найбільш близьким за принципом дм до заявляемого об'єкта є генератор імпульсів тиску, що має модуль клапана першого каскаду, виконаний у вигляді чотирьохлінійного, двопозиційного, регулюємого, автоматично діючого пдророзподільника, модуль клапана другого каскаду, що має осьову розточку, виконаного у вигляді двох СПІВВІСНО розташованих впускного стаканного типу і випускного
