Теплоізоляційна, антикорозійна та вогнезахисна фарба

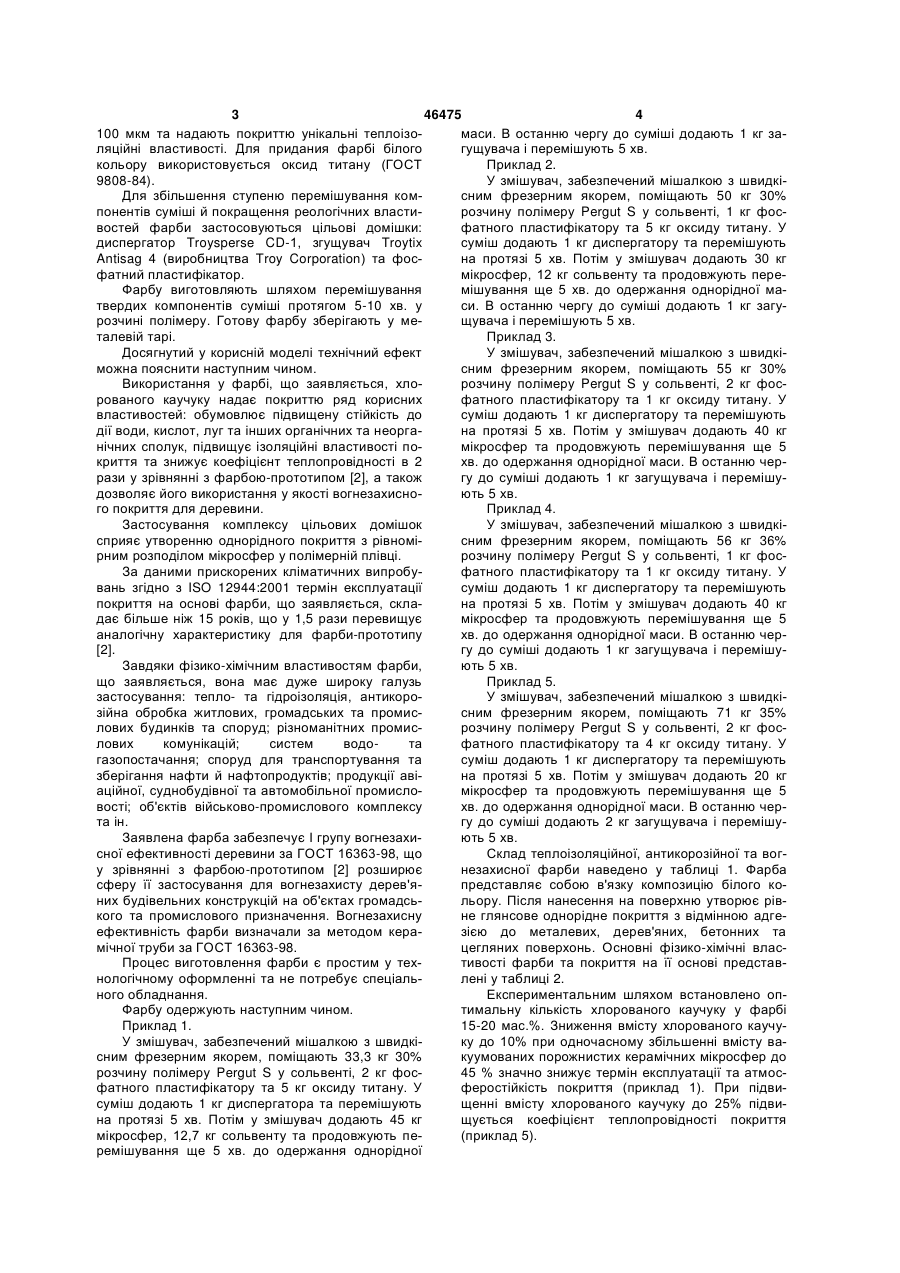

Теплоізоляційна, антикорозійна та вогнезахисна фарба, що містить полімер, вакуумовані поро 3 46475 4 100 мкм та надають покриттю унікальні теплоізомаси. В останню чергу до суміші додають 1 кг заляційні властивості. Для придания фарбі білого гущувача і перемішують 5 хв. кольору використовується оксид титану (ГОСТ Приклад 2. 9808-84). У змішувач, забезпечений мішалкою з швидкіДля збільшення ступеню перемішування комсним фрезерним якорем, поміщають 50 кг 30% понентів суміші й покращення реологічних властирозчину полімеру Pergut S у сольвенті, 1 кг фосвостей фарби застосовуються цільові домішки: фатного пластифікатору та 5 кг оксиду титану. У диспергатор Troysperse CD-1, згущувач Troytix суміш додають 1 кг диспергатору та перемішують Antisag 4 (виробництва Troy Corporation) та фосна протязі 5 хв. Потім у змішувач додають 30 кг фатний пластифікатор. мікросфер, 12 кг сольвенту та продовжують переФарбу виготовляють шляхом перемішування мішування ще 5 хв. до одержання однорідної матвердих компонентів суміші протягом 5-10 хв. у си. В останню чергу до суміші додають 1 кг загурозчині полімеру. Готову фарбу зберігають у мещувача і перемішують 5 хв. талевій тарі. Приклад 3. Досягнутий у корисній моделі технічний ефект У змішувач, забезпечений мішалкою з швидкіможна пояснити наступним чином. сним фрезерним якорем, поміщають 55 кг 30% Використання у фарбі, що заявляється, хлорозчину полімеру Pergut S у сольвенті, 2 кг фосрованого каучуку надає покриттю ряд корисних фатного пластифікатору та 1 кг оксиду титану. У властивостей: обумовлює підвищену стійкість до суміш додають 1 кг диспергатору та перемішують дії води, кислот, луг та інших органічних та неоргана протязі 5 хв. Потім у змішувач додають 40 кг нічних сполук, підвищує ізоляційні властивості помікросфер та продовжують перемішування ще 5 криття та знижує коефіцієнт теплопровідності в 2 хв. до одержання однорідної маси. В останню черрази у зрівнянні з фарбою-прототипом [2], а також гу до суміші додають 1 кг загущувача і перемішудозволяє його використання у якості вогнезахисноють 5 хв. го покриття для деревини. Приклад 4. Застосування комплексу цільових домішок У змішувач, забезпечений мішалкою з швидкісприяє утворенню однорідного покриття з рівномісним фрезерним якорем, поміщають 56 кг 36% рним розподілом мікросфер у полімерній плівці. розчину полімеру Pergut S у сольвенті, 1 кг фосЗа даними прискорених кліматичних випробуфатного пластифікатору та 1 кг оксиду титану. У вань згідно з ISO 12944:2001 термін експлуатації суміш додають 1 кг диспергатору та перемішують покриття на основі фарби, що заявляється, склана протязі 5 хв. Потім у змішувач додають 40 кг дає більше ніж 15 років, що у 1,5 рази перевищує мікросфер та продовжують перемішування ще 5 аналогічну характеристику для фарби-прототипу хв. до одержання однорідної маси. В останню чер[2]. гу до суміші додають 1 кг загущувача і перемішуЗавдяки фізико-хімічним властивостям фарби, ють 5 хв. що заявляється, вона має дуже широку галузь Приклад 5. застосування: тепло- та гідроізоляція, антикороУ змішувач, забезпечений мішалкою з швидкізійна обробка житлових, громадських та промиссним фрезерним якорем, поміщають 71 кг 35% лових будинків та споруд; різноманітних промисрозчину полімеру Pergut S у сольвенті, 2 кг фослових комунікацій; систем водота фатного пластифікатору та 4 кг оксиду титану. У газопостачання; споруд для транспортування та суміш додають 1 кг диспергатору та перемішують зберігання нафти й нафтопродуктів; продукції авіна протязі 5 хв. Потім у змішувач додають 20 кг аційної, суднобудівної та автомобільної промисломікросфер та продовжують перемішування ще 5 вості; об'єктів військово-промислового комплексу хв. до одержання однорідної маси. В останню черта ін. гу до суміші додають 2 кг загущувача і перемішуЗаявлена фарба забезпечує І групу вогнезахиють 5 хв. сної ефективності деревини за ГОСТ 16363-98, що Склад теплоізоляційної, антикорозійної та вогу зрівнянні з фарбою-прототипом [2] розширює незахисної фарби наведено у таблиці 1. Фарба сферу її застосування для вогнезахисту дерев'япредставляє собою в'язку композицію білого коних будівельних конструкцій на об'єктах громадсьльору. Після нанесення на поверхню утворює рівкого та промислового призначення. Вогнезахисну не глянсове однорідне покриття з відмінною адгеефективність фарби визначали за методом керазією до металевих, дерев'яних, бетонних та мічної труби за ГОСТ 16363-98. цегляних поверхонь. Основні фізико-хімічні власПроцес виготовлення фарби є простим у техтивості фарби та покриття на її основі представнологічному оформленні та не потребує спеціальлені у таблиці 2. ного обладнання. Експериментальним шляхом встановлено опФарбу одержують наступним чином. тимальну кількість хлорованого каучуку у фарбі Приклад 1. 15-20 мас.%. Зниження вмісту хлорованого каучуУ змішувач, забезпечений мішалкою з швидкіку до 10% при одночасному збільшенні вмісту васним фрезерним якорем, поміщають 33,3 кг 30% куумованих порожнистих керамічних мікросфер до розчину полімеру Pergut S у сольвенті, 2 кг фос45 % значно знижує термін експлуатації та атмосфатного пластифікатору та 5 кг оксиду титану. У феростійкість покриття (приклад 1). При підвисуміш додають 1 кг диспергатора та перемішують щенні вмісту хлорованого каучуку до 25% підвина протязі 5 хв. Потім у змішувач додають 45 кг щується коефіцієнт теплопровідності покриття мікросфер, 12,7 кг сольвенту та продовжують пе(приклад 5). ремішування ще 5 хв. до одержання однорідної 5 46475 6 Таблиця 1 Склад теплоізоляційної, антикорозійної та вогнезахисної фарби Компоненти Хлорований каучук Кремнійорганічні чи акрилові співполімери Вакуумовані порожнисті керамічні мікросфери Оксид титану Антипірен Цільові домішки Органічний розчинник Вміст компонентів за прикладами, мас, % Прототип [2] 1 2 3 4 10 15 16,5 20 5 25 20-30 10-30 45 30 40 40 20 2-5 2-25 решта 5 4 36 5 3 47 1 4 38,5 1 3 36 4 5 46 Таблиця 2 Фізико-хімічні властивості теплоізоляційної, антикорозійної, вогнезахисної фарби та покриття на її основі № Показник 1. Вміст нелетких речовин, % Теплопровідність покриття, Вт/(м'С) Термін експлуатації покриття в умовах У2, не менше, років Водопоглинення за об'ємом, % Втрата маси зразку деревини за ГОСТ 16363-98,% 2. 3. 4. 5. 5 54 Прототип [2] 70 0,024 0,049 0,046 15 15 15 10 0,6 1,0 ІД 0,5 1,7 7 6 5 10 2 53 0,022 0,025 0,023 10 15 1,6 6 Таким чином, запропонована фарба може використатися у якості теплоізоляційного, антикорозійного засобу для металу, деревини та бетонних виробів та застосовуватися для вогнезахисту дерев'яних будівельних конструкцій. Джерела інформації 7 1. Пат. 2251563, Российская Федерация МПК С 09 D 5/02, С 09 D 5/08. Антикоррозионное и теплоизоляционное покрытие на основе полых микросфер. [Текст] / B.C. Беляев; заявитель и патен Комп’ютерна верстка Г. Паяльніков Приклади 3 4 61,5 64 1 64 тообладатель «ООО С 09 D 5/08 «Серафим». - № 20031121/04; заявл. 24.04.03; опубл. 10.05.05. 2. Пат. 2310670, Российская Федерация МПК7 С 09 D 5/02, С 09 D 5/08, С 09 D 109/00, С 09 D 133/10, С 09 D 175/04, С 09 D 183/04, С 08 К 7/20, С 09 D 5/18. Краска-покрытие тепловлагозащитная. [Текст] / Б.В.Боднарчук; заявитель и патентообладатель Б.В.Боднарчук.-№ 2006127411/04; заявл. 31.07.06; опубл. 20.11.07. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
