Пакер

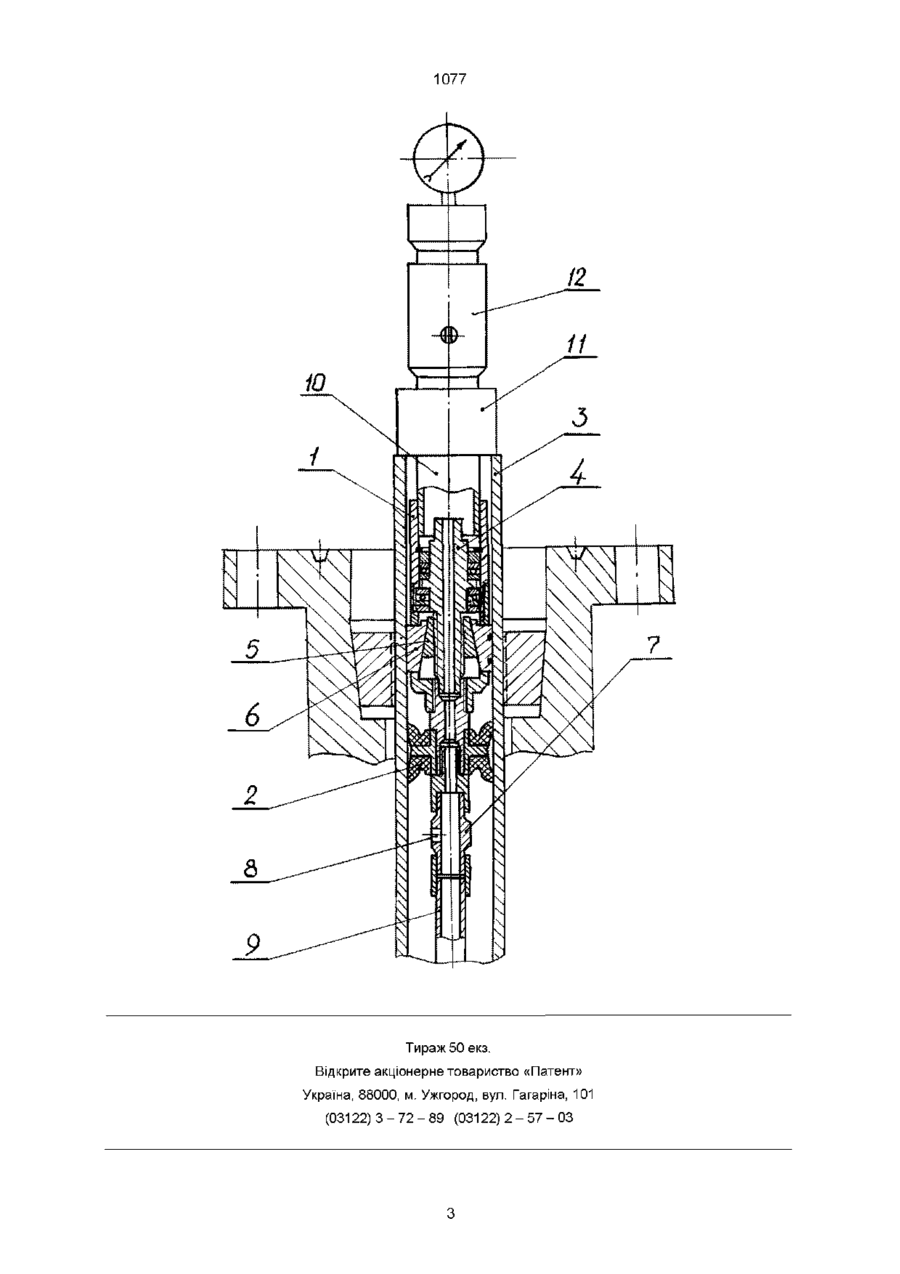

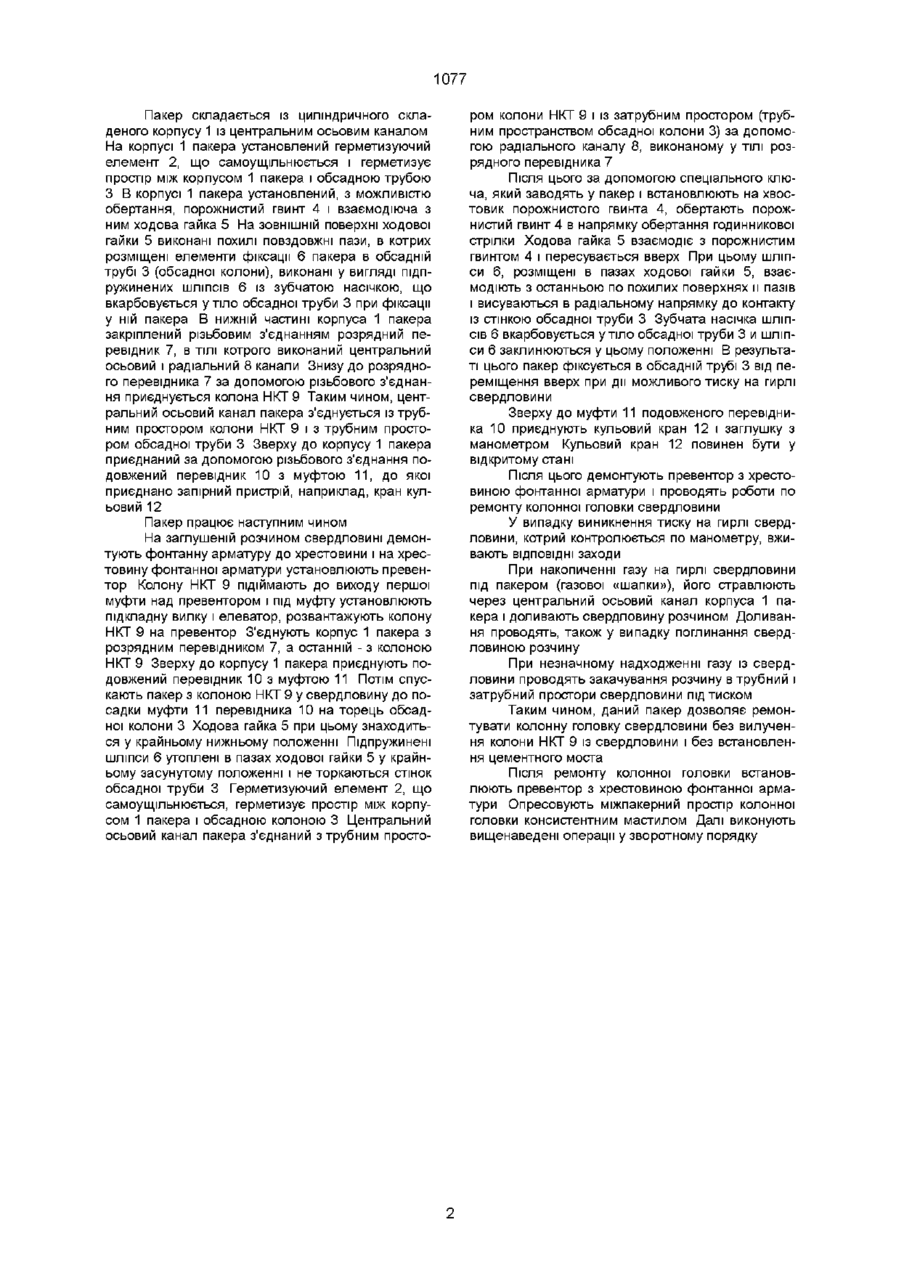

Пакер, що складається із циліндричного корпусу з центральним осьовим каналом і розташованого на корпусі герметизуючого елемента, що самоущільнюється, елементів фіксації пакера у трубі з їх механічним приводом, виконаним у вигляді установленого у корпусі пакера, порожнистого гвинта і гайки, на ЗОВНІШНІЙ поверхні якої виготовлені похилі пази, у яких розміщені елементи фіксації пакера у трубі, який відрізняється тим, що пакер споряджений розрядним перевідником, закріпленим різьбовим з'єднанням на корпусі пакера в нижній його частині, в ТІЛІ перевідника виконані центральний осьовий і радіальний канали Корисна модель відноситься до нафтогазовидобувної промисловості і може бути використана для перекриття стовбура свердловини без установлення цементного моста і без підіймання колони насосно-компресорних труб (НКТ) із свердловини Найбільш близьким до нього являється пакер, що складається із циліндричного корпусу з центральним осьовим каналом і розташованим на корпусі герметизуючим елементом, що самоущільнюється, елементів фіксації пакера у трубі з їх механічним приводом, механічний привід виконаний у вигляді установленого у корпусі пакера, порожнистого гвинта і гайки, на ЗОВНІШНІЙ поверхні якої виготовлені похилі пази, у яких розміщені елементи фіксації пакера у трубі (див патент України на корисну модель № 226 Е21В 33/129) - прототип Цей пакер застосовується при відсутності у свердловині колони НКТ, так як у випадку наявності останніх у свердловині, коли їх приєднують до пакера, відсутнє сполучення із затрубним простором свердловини Отже, відсутня можливість стравлювання газової «шапки» із затрубного простору і доливання розчину у затрубний простір, що створює аварійну ситуацію на гирлі свердловини Таким чином, відомий пакер можливо застосовувати тільки у відсутності НКТ у свердловині, що потребує додаткових витрат часу і матеріальних витрат на підйом і спуск колон НКТ печується можливість стравлювання газової «шапки» із затрубного простору свердловини через пакер, що дозволяє розширити технологічні можливості пакера Поставлена задача вирішується за рахунок того, що у пакері, що складається із циліндричного корпусу з центральним осьовим каналом, і розміщеним на корпусі герметизуючим елементом, що самоущільнюється, елементами фіксації пакера у трубі, котрі споряджені механічним приводом, механічний привід виконаний у вигляді установленого в корпусі пакера порожнистого гвинта і гайки, на ЗОВНІШНІЙ поверхні якої виконані два похилі поздовжні пази, у котрих розміщені елементи фіксації пакера у трубі, новим являється те, що пакер споряджений розрядним перевідником, котрий закріплений різьбовим з'єднанням на корпусі пакера в нижній його частині, у ТІЛІ перевідника виконані центральний осьовий і радіальний канали Це дозволяє розширити технологічні можливості пакера, а саме - застосувати пакер для, наприклад, ремонту колонної головки свердловини без підіймання колони НКТ із свердловини В основу корисної моделі поставлена задача удосконалення пакера, в котрому за рахунок спорядження пакера розрядним перевідником забез ю У даному випадку забезпечується можливість сполучення із затрубним простором, що дозволяє управляти свердловиною стравлювати газову «шапку» із трубного і затрубного просторів свердловини, доливати у свердловину розчин, а при необхідності, закачувати розчин у трубний і затрубний простори підтиском На кресленні зображений запропонований пакер, повздовжній перетин 1077 Пакер складається із циліндричного складеного корпусу 1 із центральним осьовим каналом На корпусі 1 пакера установлений герметизуючий елемент 2, що самоущільнюється і герметизує простір між корпусом 1 пакера і обсадною трубою З В корпусі 1 пакера установлений, з можливістю обертання, порожнистий гвинт 4 і взаємодіюча з ним ходова гайка 5 На ЗОВНІШНІЙ поверхні ходової гайки 5 виконані похилі повздовжні пази, в котрих розміщені елементи фіксації 6 пакера в обсадній трубі 3 (обсадної колони), виконані у вигляді підпружинених ШЛІПСІВ 6 із зубчатою насічкою, що вкарбовується у тіло обсадної труби 3 при фіксації у ній пакера В нижній частині корпуса 1 пакера закріплений різьбовим з'єднанням розрядний перевідник 7, в ТІЛІ котрого виконаний центральний осьовий і радіальний 8 канали Знизу до розрядного перевідника 7 за допомогою різьбового з'єднання приєднується колона НКТ9 Таким чином, центральний осьовий канал пакера з'єднується із трубним простором колони НКТ 9 і з трубним простором обсадної труби 3 Зверху до корпусу 1 пакера приєднаний за допомогою різьбового з'єднання подовжений перевідник 10 з муфтою 11, до якої приєднано запірний пристрій, наприклад, кран кульовий 12 Пакер працює наступним чином На заглушеній розчином свердловині демонтують фонтанну арматуру до хрестовини і на хрестовину фонтанної арматури установлюють превентор Колону НКТ 9 підіймають до виходу першої муфти над превентором і під муфту установлюють підкладну вилку і елеватор, розвантажують колону НКТ 9 на превентор З'єднують корпус 1 пакера з розрядним перевідником 7, а останній - з колоною НКТ 9 Зверху до корпусу 1 пакера приєднують подовжений перевідник 10 з муфтою 11 Потім спускають пакер з колоною НКТ 9 у свердловину до посадки муфти 11 перевідника 10 на торець обсадної колони 3 Ходова гайка 5 при цьому знаходиться у крайньому нижньому положенні Підпружинені шліпси 6 утоплені в пазах ходової гайки 5 у крайньому засунутому положенні і не торкаються стінок обсадної труби 3 Герметизуючий елемент 2, що самоущільнюється, герметизує простір між корпусом 1 пакера і обсадною колоною 3 Центральний осьовий канал пакера з'єднаний з трубним просто ром колони НКТ 9 і із затрубним простором (трубним пространством обсадної колони 3) за допомогою радіального каналу 8, виконаному у ТІЛІ розрядного перевідника 7 Після ЦЬОГО за допомогою спеціального ключа, який заводять у пакер і встановлюють на хвостовик порожнистого гвинта 4, обертають порожнистий гвинт 4 в напрямку обертання годинникової стрілки Ходова гайка 5 взаємодіє з порожнистим гвинтом 4 і пересувається вверх При цьому шліпси 6, розміщені в пазах ходової гайки 5, взаємодіють з останньою по похилих поверхнях и пазів і висуваються в радіальному напрямку до контакту із стінкою обсадної труби 3 Зубчата насічка шліпсів 6 вкарбовується у тіло обсадної труби 3 и шліпси 6 заклинюються у цьому положенні В результаті цього пакер фіксується в обсадній трубі 3 від переміщення вверх при дії можливого тиску на гирлі свердловини Зверху до муфти 11 подовженого перевідника 10 приєднують кульовий кран 12 і заглушку з манометром Кульовий кран 12 повинен бути у відкритому стані Після ЦЬОГО демонтують превентор з хрестовиною фонтанної арматури і проводять роботи по ремонту колонної головки свердловини У випадку виникнення тиску на гирлі свердловини, котрий контролюється по манометру, вживають ВІДПОВІДНІ заходи При накопиченні газу на гирлі свердловини під пакером (газової «шапки»), його стравлюють через центральний осьовий канал корпуса 1 пакера і доливають свердловину розчином Доливання проводять, також у випадку поглинання свердловиною розчину При незначному надходженні газу із свердловини проводять закачування розчину в трубний і затрубний простори свердловини підтиском Таким чином, даний пакер дозволяє ремонтувати колонну головку свердловини без вилучення колони НКТ 9 із свердловини і без встановлення цементного моста Після ремонту колонної головки встановлюють превентор з хрестовиною фонтанної арматури Опресовують міжпакерний простір колонної головки консистентним мастилом Далі виконують вищенаведені операції у зворотному порядку 1077 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
