Спосіб кріплення пластових виробок на глибоких горизонтах

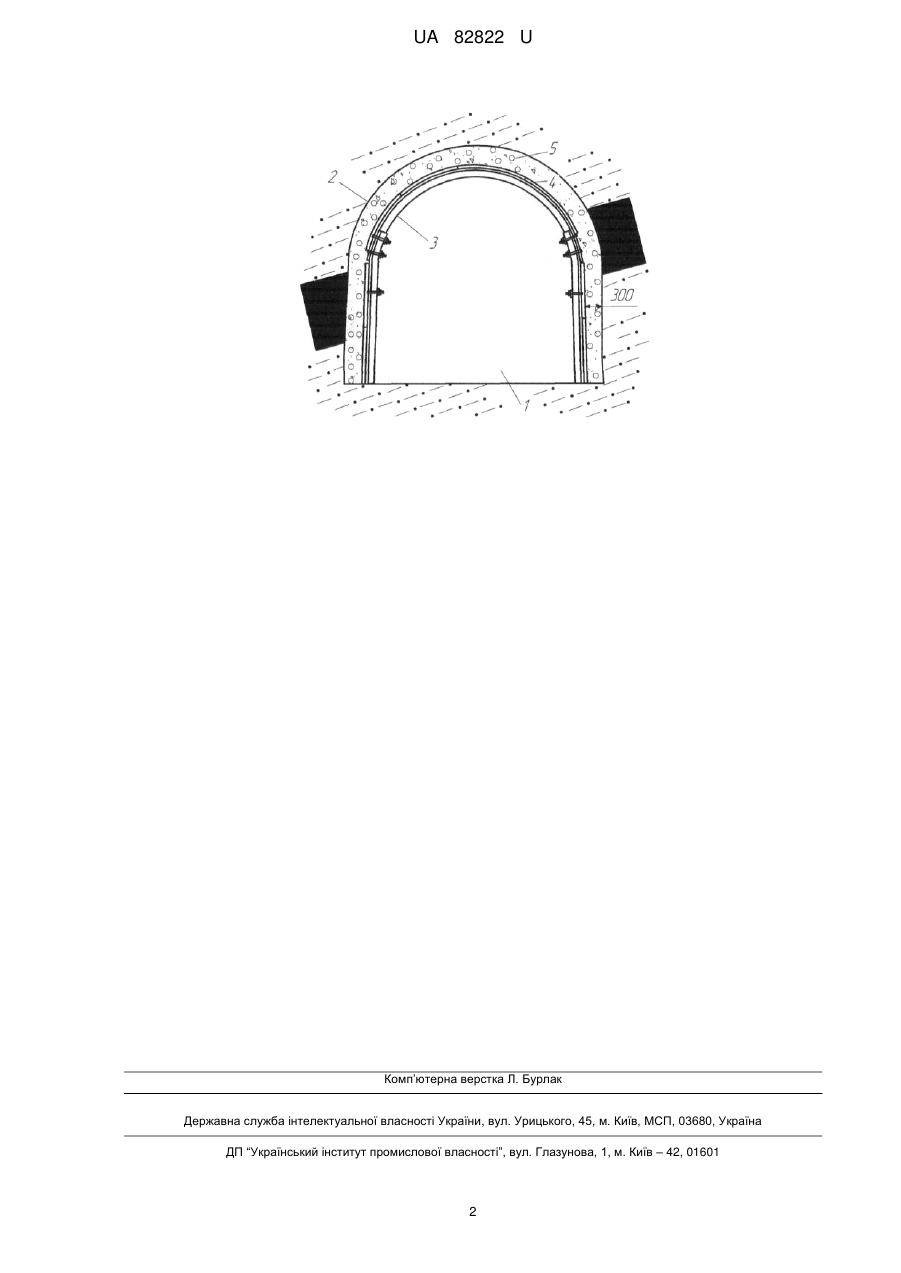

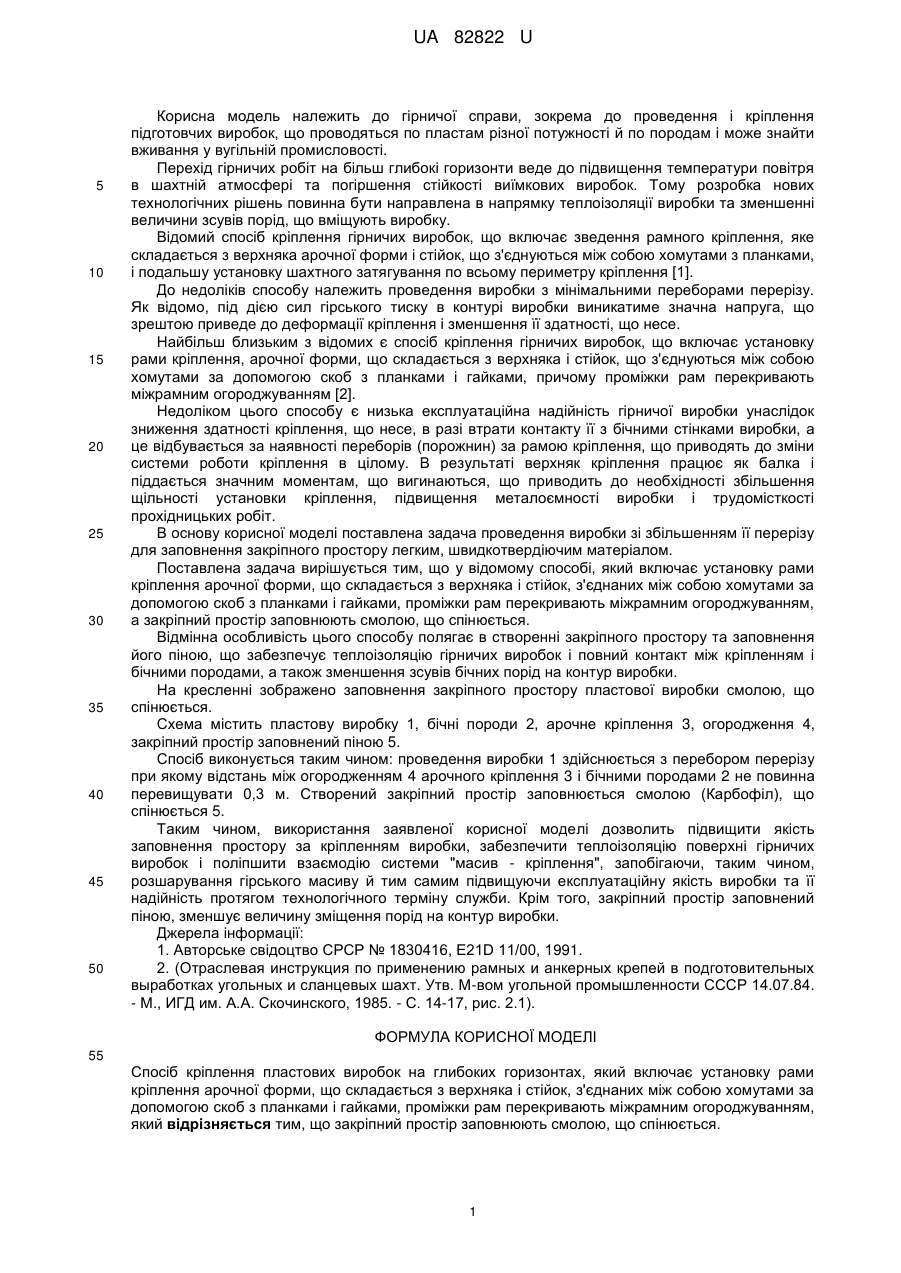

Реферат: UA 82822 U UA 82822 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гірничої справи, зокрема до проведення і кріплення підготовчих виробок, що проводяться по пластам різної потужності й по породам і може знайти вживання у вугільній промисловості. Перехід гірничих робіт на більш глибокі горизонти веде до підвищення температури повітря в шахтній атмосфері та погіршення стійкості виїмкових виробок. Тому розробка нових технологічних рішень повинна бути направлена в напрямку теплоізоляції виробки та зменшенні величини зсувів порід, що вміщують виробку. Відомий спосіб кріплення гірничих виробок, що включає зведення рамного кріплення, яке складається з верхняка арочної форми і стійок, що з'єднуються між собою хомутами з планками, і подальшу установку шахтного затягування по всьому периметру кріплення [1]. До недоліків способу належить проведення виробки з мінімальними переборами перерізу. Як відомо, під дією сил гірського тиску в контурі виробки виникатиме значна напруга, що зрештою приведе до деформації кріплення і зменшення її здатності, що несе. Найбільш близьким з відомих є спосіб кріплення гірничих виробок, що включає установку рами кріплення, арочної форми, що складається з верхняка і стійок, що з'єднуються між собою хомутами за допомогою скоб з планками і гайками, причому проміжки рам перекривають міжрамним огороджуванням [2]. Недоліком цього способу є низька експлуатаційна надійність гірничої виробки унаслідок зниження здатності кріплення, що несе, в разі втрати контакту її з бічними стінками виробки, а це відбувається за наявності переборів (порожнин) за рамою кріплення, що приводять до зміни системи роботи кріплення в цілому. В результаті верхняк кріплення працює як балка і піддається значним моментам, що вигинаються, що приводить до необхідності збільшення щільності установки кріплення, підвищення металоємності виробки і трудомісткості прохідницьких робіт. В основу корисної моделі поставлена задача проведення виробки зі збільшенням її перерізу для заповнення закріпного простору легким, швидкотвердіючим матеріалом. Поставлена задача вирішується тим, що у відомому способі, який включає установку рами кріплення арочної форми, що складається з верхняка і стійок, з'єднаних між собою хомутами за допомогою скоб з планками і гайками, проміжки рам перекривають міжрамним огороджуванням, а закріпний простір заповнюють смолою, що спінюється. Відмінна особливість цього способу полягає в створенні закріпного простору та заповнення його піною, що забезпечує теплоізоляцію гірничих виробок і повний контакт між кріпленням і бічними породами, а також зменшення зсувів бічних порід на контур виробки. На кресленні зображено заповнення закріпного простору пластової виробки смолою, що спінюється. Схема містить пластову виробку 1, бічні породи 2, арочне кріплення 3, огородження 4, закріпний простір заповнений піною 5. Спосіб виконується таким чином: проведення виробки 1 здійснюється з перебором перерізу при якому відстань між огородженням 4 арочного кріплення 3 і бічними породами 2 не повинна перевищувати 0,3 м. Створений закріпний простір заповнюється смолою (Карбофіл), що спінюється 5. Таким чином, використання заявленої корисної моделі дозволить підвищити якість заповнення простору за кріпленням виробки, забезпечити теплоізоляцію поверхні гірничих виробок і поліпшити взаємодію системи "масив - кріплення", запобігаючи, таким чином, розшарування гірського масиву й тим самим підвищуючи експлуатаційну якість виробки та її надійність протягом технологічного терміну служби. Крім того, закріпний простір заповнений піною, зменшує величину зміщення порід на контур виробки. Джерела інформації: 1. Авторське свідоцтво СРСР № 1830416, Е21D 11/00, 1991. 2. (Отраслевая инструкция по применению рамных и анкерных крепей в подготовительных выработках угольных и сланцевых шахт. Утв. М-вом угольной промышленности СССР 14.07.84. - М., ИГД им. А.А. Скочинского, 1985. - С. 14-17, рис. 2.1). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб кріплення пластових виробок на глибоких горизонтах, який включає установку рами кріплення арочної форми, що складається з верхняка і стійок, з'єднаних між собою хомутами за допомогою скоб з планками і гайками, проміжки рам перекривають міжрамним огороджуванням, який відрізняється тим, що закріпний простір заповнюють смолою, що спінюється. 1 UA 82822 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
