Гумова суміш на основі бутадієн-нітрильного каучуку

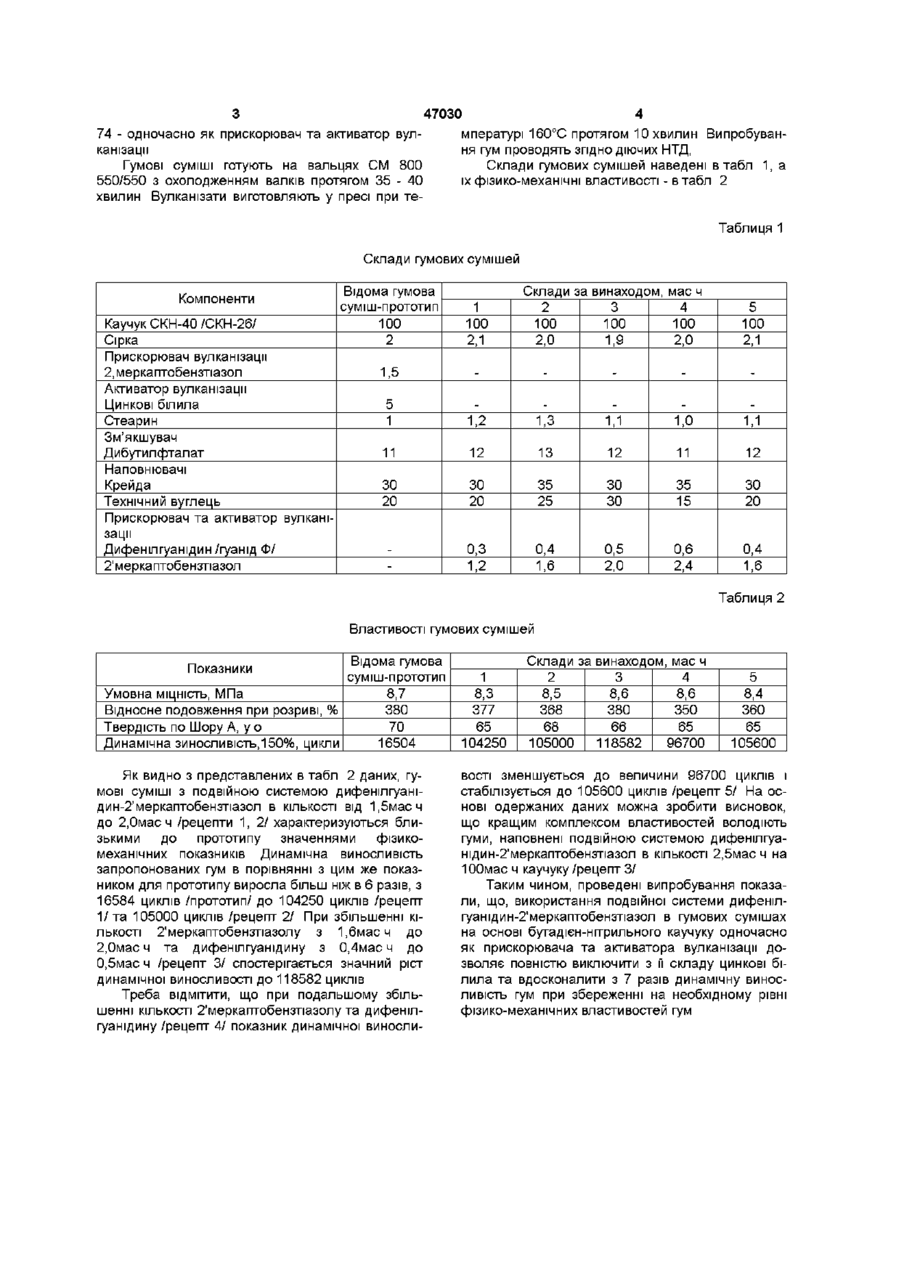

Газова суміш на основі бутадієн-нітрильного каучуку, яка містить сірку, стеарин, прискорювач вулканізації, активатор вулканізації, наповнювачі та дибутилфталат, яка відрізняється тим, що як прискорювач та активатор вулканізації вводять подвійну систему дифенілгуанідин-2, меркаптобензтіазол в співвідношенні 1 4 в КІЛЬКОСТІ 1,5-3,0 мас ч на 100 мас ч каучуку при такому співвідношенні решти компонентів, мас ч Бутадієн-нітрильний каучук 100 Сірка 1,9-2,1 Стеарин 1,0-1,3 Наповнювачі 50-60 Дибутилфталат 11-13 Винахід відноситься до гумової промисловості, а саме до розробки гумових сумішей на основі бутадієн-нітрильного каучука без цинкових білил Найбільш близькою до гумової суміші, що заявляється, і вибраною за прототип є гумова суміш на основі бутадієн-нітрильного каучуку, яка містить сірку, стеарин, прискорювач вулканізації, активатор вулканізації, наповнювачі та дибутилфталат /див гумову суміш марки 3826 ТУ У 600152135 040-96 "Смеси резиновые невулканизованные товарные"/ Недоліками відомої гумової суміші є, поперше, те, що цинкові білила, які входять до її складу, є дефіцитними, а по-друге, те, що вулканізати з цієї суміші характеризуються незадовільними динамічними властивостями В основу винаходу поставлено задачу удосконалення гумової суміші на основі бутадієннітрильного каучуку шляхом зміни складу та вмісту компонентів, що дозволяє повністю виключити зі окладу цинкові білила та удосконалити динамічні властивості гумової суміші Поставлена задача вирішується тим, що в гумову суміш на основі бутадієн-нітрильного каучуку, яка містить сірку, стеарин, прискорювач вулканізації, активатор вулканізації, наповнювачі та дибугилфталат, згідно винаходу, як прискорювач та активатор вулканізації вводять подвійну систему дифенілгуанідин-2,меркаптобензтіазол в співвідношенні 1 4 в КІЛЬКОСТІ 1,5 - З.Омас ч на ЮОмасч каучуку при такому співвідношенні решти компо нентів, мас ч Бутадієн-нітридьний каучук 100 Сірка 1,9-2,1 Стеарин 1,0-1,3 Наповнювачі 53 - 60 Дибутилфталат 11-13 Згідно винаходу введення в гумову суміш на основі бутадієн-нітрильного каучуку подвійної системи дифенілгуанідин-2,меркаптобензтіазол у співвідношенні 1 4 сприяє створенню активного комплексу, який полегшує взаємодію компонентів з каучуком Роль кожного з компонентів гумової суміші полягає в наступному Бутадієн-нітрильний каучук марки СКН-40 по ТУ 38 10383-89 або марки СКН-26 по ТУ 38 103247-86 використовують як еластомерну основу гумової суміші Сірку /ГОСТ 127 4-93/ використовують як вулканізуючий агент 2,меркаптобензтіазол /ГОСТ 739-74/ використовують як прискорювач вулканізації Стеарин /стеаринова кислота по ГОСТ 648496/ використовують як вторинний активатор вулканізації Цинкові білила /ГОСТ 202-84/ використовують як активатор вулканізації, дибутилфталат /ГОСТ 8728-88/ - як зм'якшувач гумової суміші, крейду по ГОСТ 12085-88 та технічний вуглець П-8С8 по ГОСТ 7885-77 як наповнювачі гумової суміші, подвійну систему дифеніл гуанідин /гуанід Ф/ по ГОСТ 40-80 та 2,меркаптобензтіазол по ГОСТ 739 О СО о 47030 74 - одночасно як прискорювач та активатор вулканізації Гумові суміші готують на вальцях CM 800 550/550 з охолодженням валків протягом 35 - 40 хвилин Вулканізати виготовляють у пресі при те мпературі 160°С протягом 10 хвилин Випробування гум проводять згідно діючих НТД, Склади гумових сумішей наведені в табл 1, а їх фізико-механічні властивості - в табл 2 Таблиця 1 Склади гумових сумішей Компоненти Каучук СКН-40 /СКН-26/ Сірка Прискорювач вулканізації 2, меркаптобензтіазол Активатор вулканізації Цинкові білила Стеарин Зм'якшувач Дибутилфталат Наповнювачі Крейда Технічний вуглець Прискорювач та активатор вулканізації Дифенілгуанідин /гуанід Ф/ 2'меркаптобензтіазол Відома гумова суміш-прототип 100 2 1 100 2,1 Склади за винаходом, мас ч 2 3 4 100 100 100 2,0 1,9 2,0 5 100 2,1 1,5 5 1 1,2 1,3 1,1 1,0 1,1 11 12 13 12 11 12 ЗО 20 ЗО 20 35 25 ЗО ЗО 35 15 ЗО 20 0,3 1,2 0,4 1,6 0,5 2,0 0,6 2,4 0,4 1,6 Таблиця 2 Властивості гумових сумішей Відома гумова суміш-прототип Умовна МІЦНІСТЬ, МПа 8,7 Відносне подовження при розриві, % 380 Твердість по Шору А, у о 70 Динамічна зиносливість,150%, цикли 16504 Показники Як видно з представлених в табл 2 даних, гумові суміші з подвійною системою дифенілгуанідин-2'меркаптобензтіазол в КІЛЬКОСТІ ВІД 1,5масч до 2,0мас ч /рецепти 1, 2/ характеризуються близькими до прототипу значеннями фізикомеханічних показників Динамічна виносливість запропонованих гум в порівнянні з цим же показником для прототипу виросла більш ніж в 6 разів, з 16584 циклів /прототип/ до 104250 циклів /рецепт 1/та 105000 циклів /рецепт 2/ При збільшенні КІЛЬКОСТІ 2'меркаптобензтіазолу з 1,6мас чдо 2,0мас ч та дифенілгуанідину з 0,4мас ч до 0,5мас ч /рецепт 3/ спостерігається значний ріст динамічної виносливості до 118582 циклів Треба ВІДМІТИТИ, що при подальшому збільшенні КІЛЬКОСТІ 2'меркаптобензтіазолу та дифенілгуанідину /рецепт 4/ показник динамічної виносли 1 8,3 377 65 104250 Склади за винаходом, мас ч 2 3 4 8,5 8,6 8,6 368 380 350 68 66 65 105000 118582 96700 5 8,4 360 65 105600 вості зменшується до величини 96700 циклів і стабілізується до 105600 циклів /рецепт 5/ На основі одержаних даних можна зробити висновок, що кращим комплексом властивостей володіють гуми, наповнені подвійною системою дифенілгуанідин-2'меркаптобензтіазол в КІЛЬКОСТІ 2,5мас ч на 10Омас ч каучуку /рецепт З/ Таким чином, проведені випробування показали, що, використання подвійної системи дифенілгуанідин-2'меркаптобензтіазол в гумових сумішах на основі бутадієн-нітрильного каучуку одночасно як прискорювача та активатора вулканізації дозволяє повністю виключити з її складу цинкові білила та вдосконалити з 7 разів динамічну виносливість гум при збереженні на необхідному рівні фізико-механічних властивостей гум 47030 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
