Пристрій для обрізання копитець свійських тварин

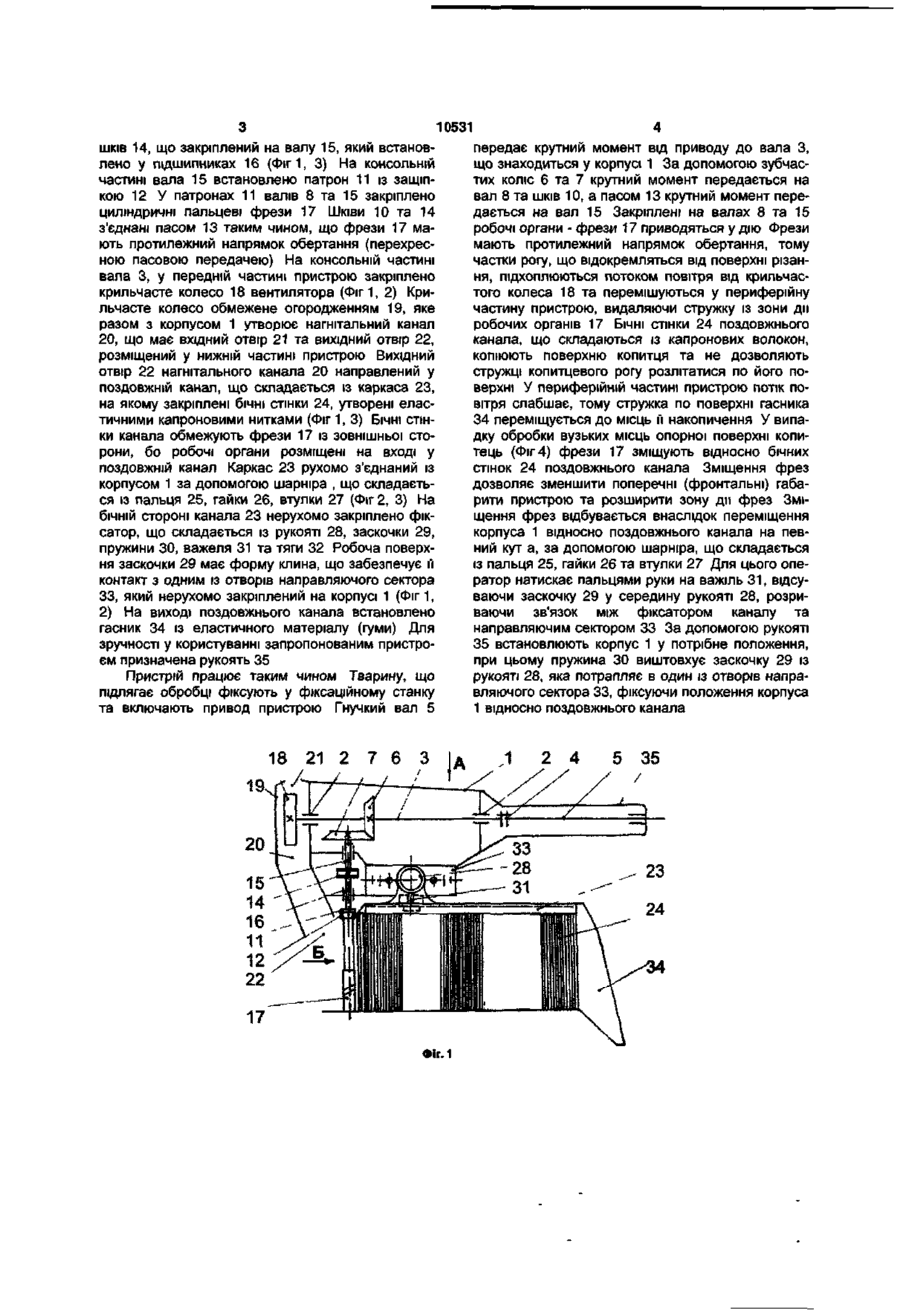

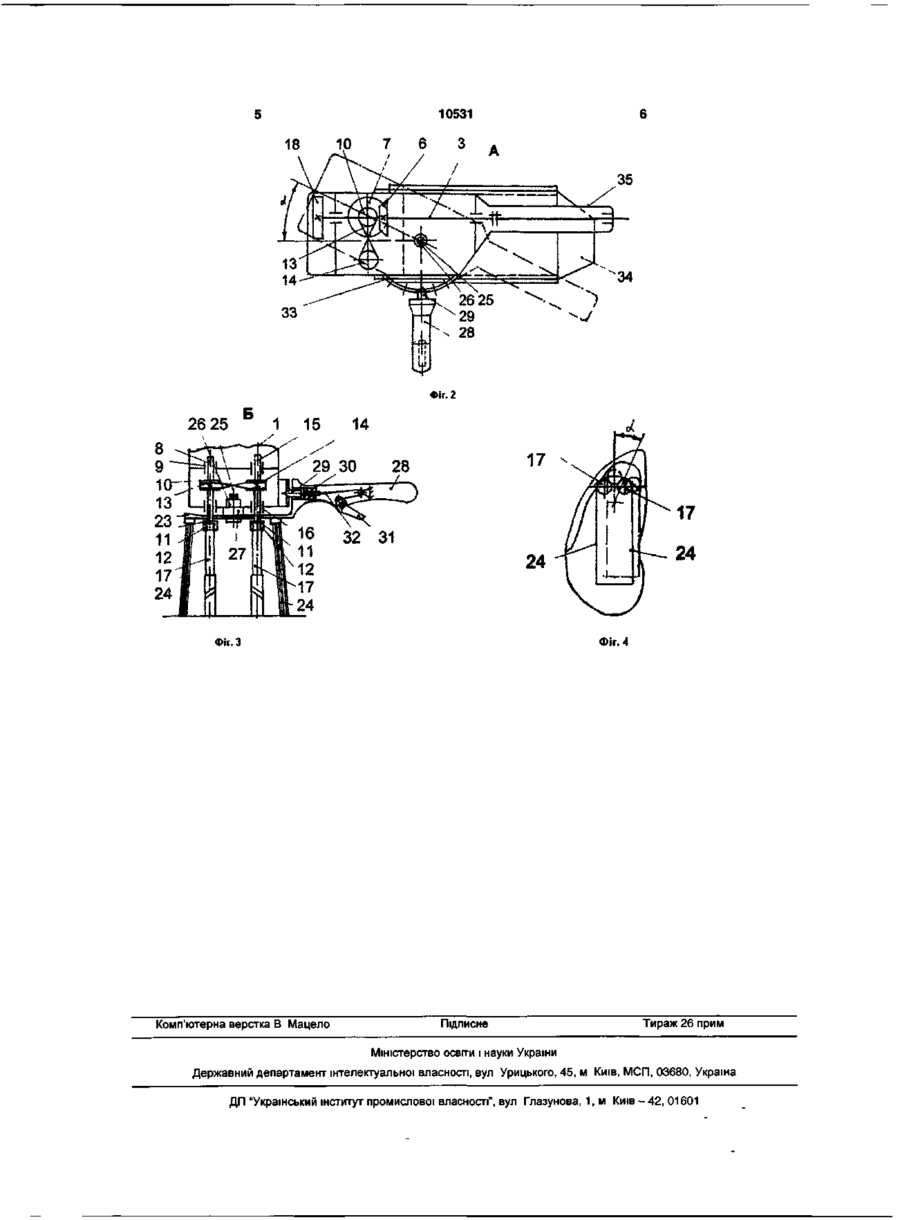

Пристрій для обрізання копитець свійських тварин, що складається із корпуса з редуктором, циліндричних робочих органів, поздовжнього канала з еластичними бічними стінками, вентилятора, який відрізняється тим, що поздовжній канал з еластичними бічними стінками виготовлений у вигляді окремого каркаса, який рухомо з'єднаний із корпусом пристрою за допомогою шарніра та фіксатора. Корисна модель належить до механізації виробничих процесів у тваринництві та ветеринарії, зокрема до пристроїв по догляду та профілактиці захворювань копитець свійських тварин. Відомий пристрій для обрізання копитець тварини [А.с.СРСР №1613073 А1, А01К13/00, 1990р.], що складається із корпуса з редуктором, циліндричних робочих органів, поздовжнього канала з еластичними бічними стінками, вентилятора. Недоліком відомого пристрою є те, що його корпус із робочими органами нерухомо закріплений відносно поздовжнього канала, внаслідок чого значно зменшується зона дії фрези. У процесі обробки підошви копитець відомим пристроєм залишаються необроблені ділянки, що заважають подальшій обробці копитець та знижують якість обробки. Ці ділянки потрібно обробляти вручну за допомогою спеціального ножа. В основу корисної моделі покладено завдання створити такий пристрій для обрізання копитець свійських тварин, у якому б нове виконання поздовжнього канала дозволило збільшити зону дії робочих органів, обробляючи важкодоступні місця опорної поверхні копитець і за рахунок цього підвищити якість обробленої поверхні копитець. Поставлене корисною моделлю завдання досягається тим, у пристрої для обрізання копитець свійських тварин, що складається із корпуса з редуктором, циліндричних робочих органів, поздовжнього канала з еластичними бічними стінками, вентилятора, згідно корисній моделі поздовжній канал з еластичними бічними стінками виготовлений у вигляді окремого каркасу, який рухомо з'єд наний із корпусом пристрою за допомогою шарніра та фіксатора. Запропонована конструкція поздовжнього канала, який має окремий каркас, дозволяє встановити його на корпусі пристрою рухомо та забезпечити цим переміщення робочих органів пристрою відносно стінок каналу. Зміщення робочих органів пристрою дозволяє зменшити його поперечні (фронтальні) габарити та збільшити зону дії фрез. Фіксатор поздовжнього канала дозволяє зміщувати корпус пристрою та його робочі органи відносно стінок каналу, встановлювати його у потрібне положення та фіксувати його у цьому положенні. На Фіг.1 зображено загальний вид пристрою для обрізання копитець свійських тварин (вид збоку); на Фіг.2 зображено цей пристрій у плані (вид А); на Фіг.З зображено пристрій з боку робочих органів (вид Б); на Фіг.4 зображено опорну поверхню копитця, що обробляється запропонованим пристроєм. Пристрій для обрізання копитець свійських тварин складається із корпуса 1, у якому, в підшипниках 2 встановлено ведучий вал 3. На одному кінці вала 3 встановлено муфту 4, що за допомогою гнучкого вала 5 з'єднує ведучий вал пристрою із приводом : електродвигуном та редуктором (не показані). У середній частині вала 3 встановлено конічну шестірню 6, зуби якої входять у зачеплення із зубами колеса 7, що встановлене на кінці вертикального вала 8 (Фіг.З). Вертикальний вал 8 встановлено у підшипниках 9. На валу 8 закріплені шків 10 та патрон 11 із защіпкою 12. Шків 10 за допомогою паса -13 передає крутний момент на со СО ю О) 10531 шків 14, що закріплений на валу 15, який встановпередає крутний момент від приводу до вала З, лено у підшипниках 16 (Фіг 1, 3) На консольній що знаходиться у корпусі 1 За допомогою зубчасчастині вала 15 встановлено патрон 11 із защіптих коліс 6 та 7 крутний момент передається на кою 12 У патронах 11 валів 8 та 15 закріплено вал 8 та шків 10, а пасом 13 крутний момент перециліндричні пальцеві фрези 17 Шківи 10 та 14 дається на вал 15 Закріплені на валах 8 та 15 з'єднані пасом 13 таким чином, що фрези 17 маробочі органи - фрези 17 приводяться у дію Фрези ють протилежний напрямок обертання (перехресмають протилежний напрямок обертання, тому ною пасовою передачею) На консольній частині частки рогу, що відокремляться від поверхні різанвала 3, у передній частині пристрою закріплено ня, підхоплюються потоком повітря від крильчаскрильчасте колесо 18 вентилятора (Фіг 1, 2) Критого колеса 18 та перемішуються у периферійну льчасте колесо обмежене огородженням 19, яке частину пристрою, видаляючи стружку із зони дії разом з корпусом 1 утворює нагнітальний канал робочих органів 17 БІЧНІ СТІНКИ 24 поздовжнього 20, що має вхідний отвір 21 та вихідний отвір 22, канала, що складаються із капронових волокон, розміщений у нижній частині пристрою Вихідний копіюють поверхню копитця та не дозволяють отвір 22 нагнітального канала 20 направлений у стружці копитцевого рогу розлітатися по його попоздовжній канал, що складається із каркаса 23, верхні У периферійній частині пристрою потік пона якому закріплені бічні стінки 24, утворені еласвітря слабшає, тому стружка по поверхні гасника тичними капроновими нитками (Фіг 1, 3) БІЧНІ СТІН34 переміщується до місць п накопичення У випаКИ канала обмежують фрези 17 із зовнішньої стодку обробки вузьких місць опорної поверхні копирони, бо робочі органи розміщені на вході у тець (Фіг 4) фрези 17 зміщують відносно бічних поздовжній канал Каркас 23 рухомо з'єднаний із стінок 24 поздовжнього канала Зміщення фрез корпусом 1 за допомогою шарніра , що складаєтьдозволяє зменшити поперечні (фронтальні) габася із пальця 25, гайки 26, втулки 27 (Фіг 2, 3) На рити пристрою та розширити зону ди фрез Змібічній стороні канала 23 нерухомо закріплено фікщення фрез відбувається внаслідок переміщення сатор, що складається із рукояті 28, заскочки 29, корпуса 1 відносно поздовжнього канала на певпружини ЗО, важеля 31 та тяги 32 Робоча поверхний кут а, за допомогою шарніра, що складається ня заскочки 29 має форму клина, що забезпечує п із пальця 25, гайки 26 та втулки 27 Для цього опеконтакт з одним із отворів направляючого сектора ратор натискає пальцями руки на важіль 31, відсу33, який нерухомо закріплений на корпусі 1 (Фіг 1, ваючи заскочку 29 у середину рукояті 28, розри2) На виході поздовжнього канала встановлено ваючи зв'язок між фіксатором каналу та гасник 34 із еластичного матеріалу (гуми) Для направляючим сектором 33 За допомогою рукояті зручності у користуванні запропонованим пристро35 встановлюють корпус 1 у потрібне положення, єм призначена рукоять 35 при цьому пружина ЗО виштовхує заскочку 29 із рукояті 28, яка потрапляє в один із отворів напраПристрій працює таким чином Тварину, що вляючого сектора 33, фіксуючи положення корпуса підлягає обробці фіксують у фіксаційному станку 1 відносно поздовжнього канала та включають привод пристрою Гнучкий вал 5 2 6 3 А Л , I / 17 Фіг. 1 1 35 33 Фіг. 2 26 25 1 15 14 29 ЗО 17 28 24 Фіг. 4 Фіг. З Комп'ютерна верстка В Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
