Гідропривідна розчинозмішувальна установка з диференціальним розчинонасосом подвійної дії

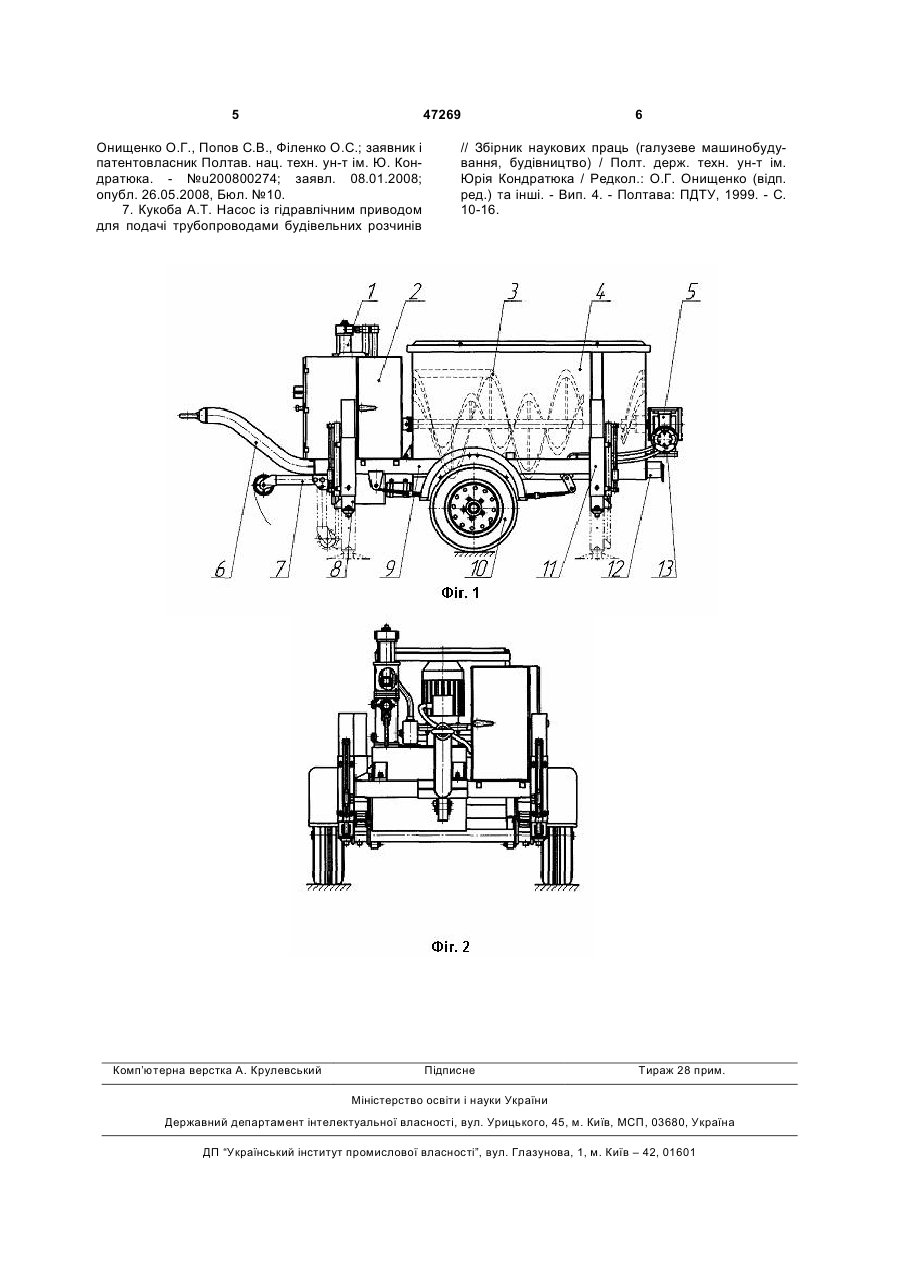

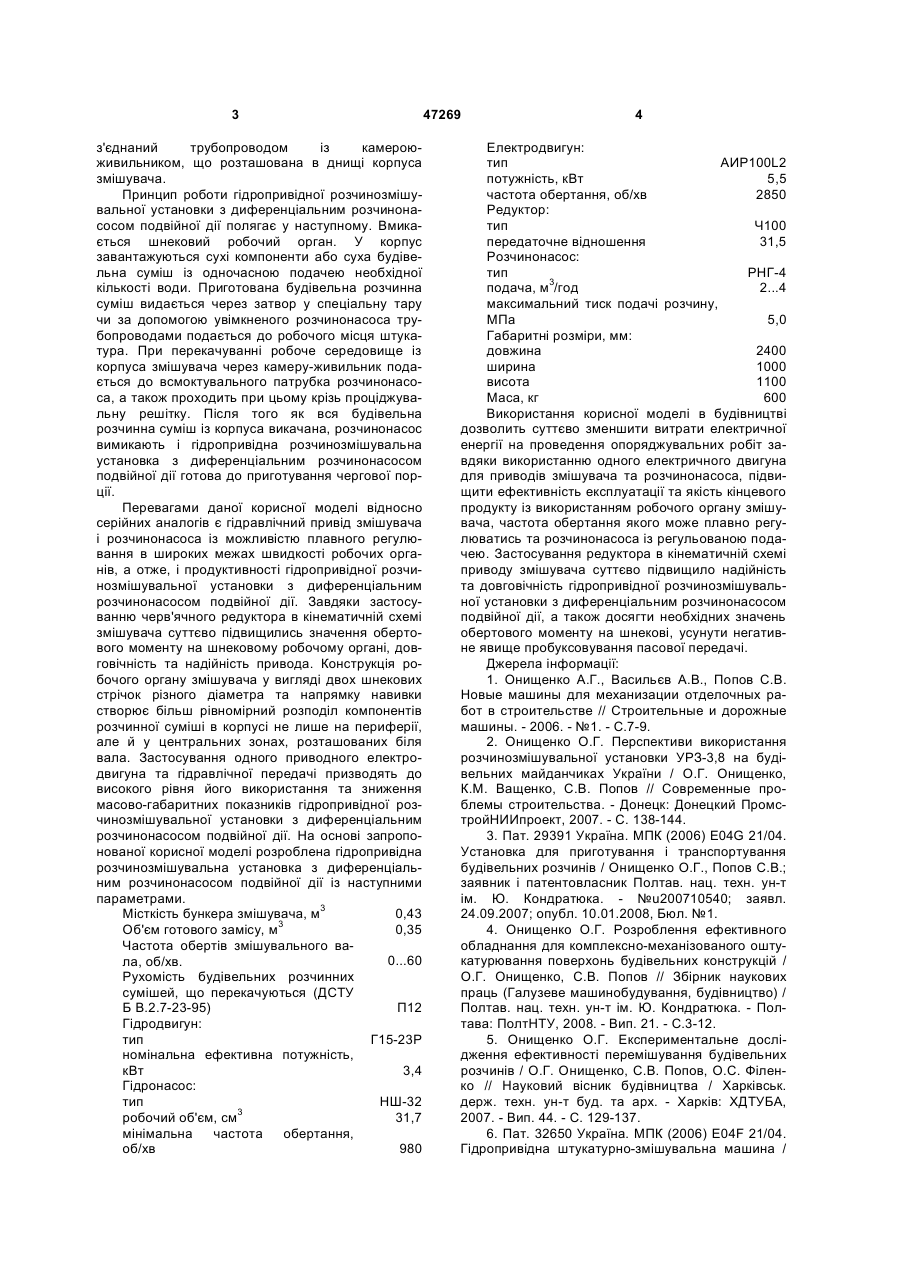

Гідропривідна розчинозмішувальна установка з диференціальним розчинонасосом подвійної дії, що складається із корпуса, рами на підресореному шасі із причіпним пристроєм, шнекового змішувача та розчинонасоса, яка відрізняється тим, що всі робочі органи мають гідравлічний привід, передача обертового моменту до робочого органа змішувача здійснюється від черв'ячного одноступінчастого редуктора, з'єднаного із гідравлічним двигуном. (19) (21) u200907604 (22) 20.07.2009 (24) 25.01.2010 (46) 25.01.2010, Бюл.№ 2, 2010 р. (72) ОНИЩЕНКО ОЛЕКСАНДР ГРИГОРОВИЧ, ПОПОВ СТАНІСЛАВ В'ЯЧЕСЛАВОВИЧ, ВІРЧЕНКО ВІКТОР ВІКТОРОВИЧ (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ КОНДРАТЮКА 3 з'єднаний трубопроводом із камероюживильником, що розташована в днищі корпуса змішувача. Принцип роботи гідропривідної розчинозмішувальної установки з диференціальним розчинонасосом подвійної дії полягає у наступному. Вмикається шнековий робочий орган. У корпус завантажуються сухі компоненти або суха будівельна суміш із одночасною подачею необхідної кількості води. Приготована будівельна розчинна суміш видається через затвор у спеціальну тару чи за допомогою увімкненого розчинонасоса трубопроводами подається до робочого місця штукатура. При перекачуванні робоче середовище із корпуса змішувача через камеру-живильник подається до всмоктувального патрубка розчинонасоса, а також проходить при цьому крізь проціджувальну решітку. Після того як вся будівельна розчинна суміш із корпуса викачана, розчинонасос вимикають і гідропривідна розчинозмішувальна установка з диференціальним розчинонасосом подвійної дії готова до приготування чергової порції. Перевагами даної корисної моделі відносно серійних аналогів є гідравлічний привід змішувача і розчинонасоса із можливістю плавного регулювання в широких межах швидкості робочих органів, а отже, і продуктивності гідропривідної розчинозмішувальної установки з диференціальним розчинонасосом подвійної дії. Завдяки застосуванню черв'ячного редуктора в кінематичній схемі змішувача суттєво підвищились значення обертового моменту на шнековому робочому органі, довговічність та надійність привода. Конструкція робочого органу змішувача у вигляді двох шнекових стрічок різного діаметра та напрямку навивки створює більш рівномірний розподіл компонентів розчинної суміші в корпусі не лише на периферії, але й у центральних зонах, розташованих біля вала. Застосування одного приводного електродвигуна та гідравлічної передачі призводять до високого рівня його використання та зниження масово-габаритних показників гідропривідної розчинозмішувальної установки з диференціальним розчинонасосом подвійної дії. На основі запропонованої корисної моделі розроблена гідропривідна розчинозмішувальна установка з диференціальним розчинонасосом подвійної дії із наступними параметрами. Місткість бункера змішувача, м3 0,43 Об'єм готового замісу, м3 0,35 Частота обертів змішувального ва0...60 ла, об/хв. Рухомість будівельних розчинних сумішей, що перекачуються (ДСТУ Б В.2.7-23-95) П12 Гідродвигун: тип Г15-23Р номінальна ефективна потужність, кВт 3,4 Гідронасос: тип НШ-32 робочий об'єм, см3 31,7 мінімальна частота обертання, об/хв 980 47269 4 Електродвигун: тип АИР100L2 потужність, кВт 5,5 частота обертання, об/хв 2850 Редуктор: тип Ч100 передаточне відношення 31,5 Розчинонасос: тип РНГ-4 подача, м3/год 2...4 максимальний тиск подачі розчину, 5,0 МПа Габаритні розміри, мм: довжина 2400 ширина 1000 висота 1100 Маса, кг 600 Використання корисної моделі в будівництві дозволить суттєво зменшити витрати електричної енергії на проведення опоряджувальних робіт завдяки використанню одного електричного двигуна для приводів змішувача та розчинонасоса, підвищити ефективність експлуатації та якість кінцевого продукту із використанням робочого органу змішувача, частота обертання якого може плавно регулюватись та розчинонасоса із регульованою подачею. Застосування редуктора в кінематичній схемі приводу змішувача суттєво підвищило надійність та довговічність гідропривідної розчинозмішувальної установки з диференціальним розчинонасосом подвійної дії, а також досягти необхідних значень обертового моменту на шнекові, усунути негативне явище пробуксовування пасової передачі. Джерела інформації: 1. Онищенко А.Г., Васильєв А.В., Попов С.В. Новые машины для механизации отделочных работ в строительстве // Строительные и дорожные машины. - 2006. - №1. - С.7-9. 2. Онищенко О.Г. Перспективи використання розчинозмішувальної установки УРЗ-3,8 на будівельних майданчиках України / О.Г. Онищенко, К.М. Ващенко, С.В. Попов // Современные проблемы строительства. - Донецк: Донецкий ПромстройНИИпроект, 2007. - С. 138-144. 3. Пат. 29391 Україна. МПК (2006) Е04G 21/04. Установка для приготування і транспортування будівельних розчинів / Онищенко О.Г., Попов С.В.; заявник і патентовласник Полтав. нац. техн. ун-т ім. Ю. Кондратюка. - №u200710540; заявл. 24.09.2007; опубл. 10.01.2008, Бюл. №1. 4. Онищенко О.Г. Розроблення ефективного обладнання для комплексно-механізованого оштукатурювання поверхонь будівельних конструкцій / О.Г. Онищенко, С.В. Попов // Збірник наукових праць (Галузеве машинобудування, будівництво) / Полтав. нац. техн. ун-т ім. Ю. Кондратюка. - Полтава: ПолтНТУ, 2008. - Вип. 21. - С.3-12. 5. Онищенко О.Г. Експериментальне дослідження ефективності перемішування будівельних розчинів / О.Г. Онищенко, С.В. Попов, О.С. Філенко // Науковий вісник будівництва / Харківськ. держ. техн. ун-т буд. та арх. - Харків: ХДТУБА, 2007. - Вип. 44. - С. 129-137. 6. Пат. 32650 Україна. МПК (2006) Е04F 21/04. Гідропривідна штукатурно-змішувальна машина / 5 47269 Онищенко О.Г., Попов С.В., Філенко О.С.; заявник і патентовласник Полтав. нац. техн. ун-т ім. Ю. Кондратюка. - №u200800274; заявл. 08.01.2008; опубл. 26.05.2008, Бюл. №10. 7. Кукоба А.Т. Насос із гідравлічним приводом для подачі трубопроводами будівельних розчинів Комп’ютерна верстка А. Крулевський 6 // Збірник наукових праць (галузеве машинобудування, будівництво) / Полт. держ. техн. ун-т ім. Юрія Кондратюка / Редкол.: О.Г. Онищенко (відп. ред.) та інші. - Вип. 4. - Полтава: ПДТУ, 1999. - С. 10-16. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
