Заглибний електронасос

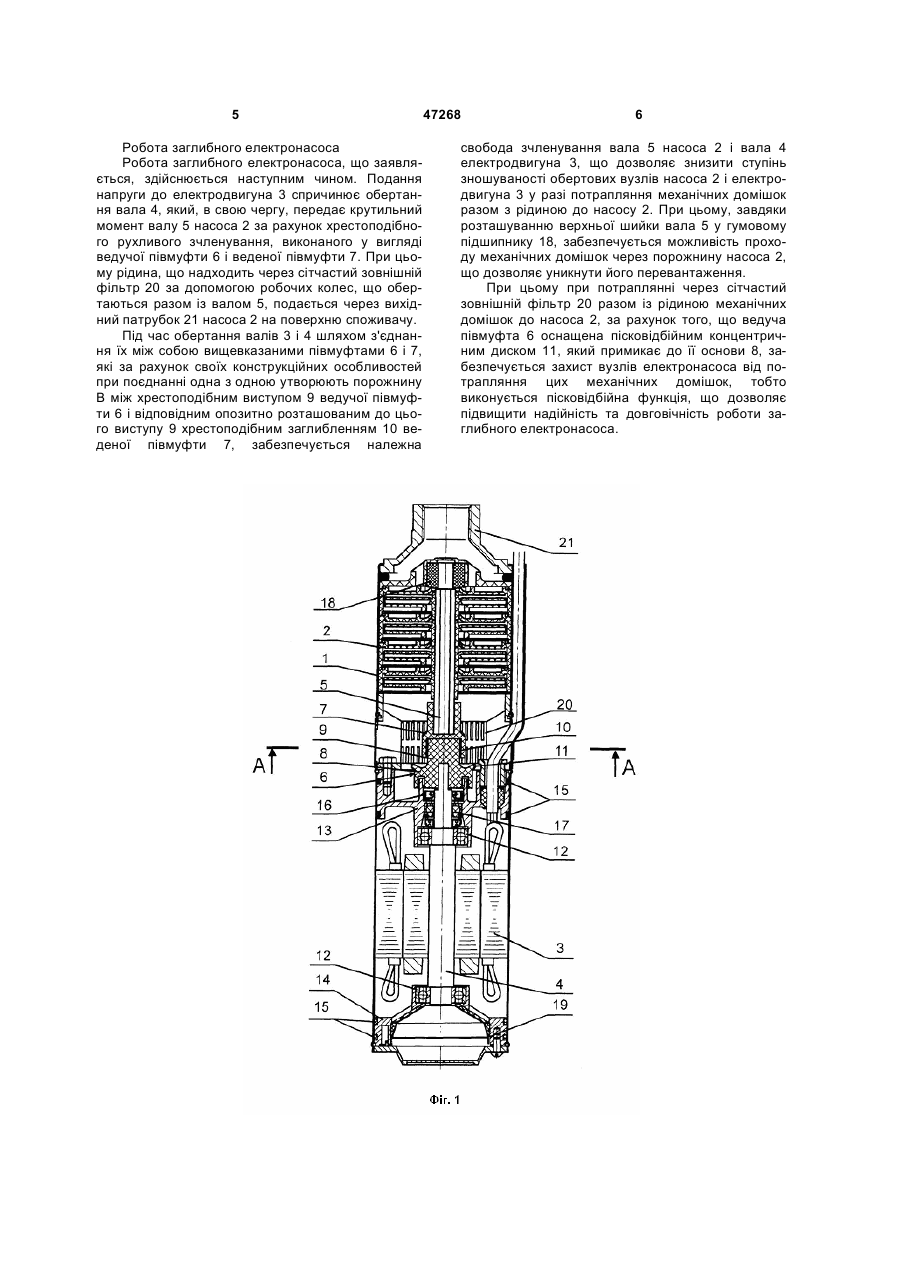

1. Заглибний електронасос, що містить корпус із відцентровим насосом та електродвигуном, вал якого розташований співвісно валу насоса та з'єднаний з ним, який відрізняється тим, що вал насоса і вал електродвигуна з'єднані хрестоподібним рухливим зчленуванням, виконаним у вигляді двох півмуфт - ведучої та веденої, причому ведуча півмуфта розташована на валу електродвигуна та 3 Задачею корисної моделі, що заявляється, також є підвищення надійності і довговічності заглибного електронасоса шляхом забезпечення захисту його вузлів від потрапляння механічних домішок. Поставлена задача досягається тим, що у відомому заглибному електронасосі, що містить корпус із відцентровим насосом та електродвигуном, вал якого розташований співвісно валу насоса та з'єднаний з ним, згідно з корисною моделлю, вал насоса і вал електродвигуна з'єднані хрестоподібним рухливим зчленуванням, виконаним у вигляді двох півмуфт ведучої та веденої при цьому ведуча півмуфта розташована на валу електродвигуна та містить основу з хрестоподібним виступом, на який насаджена ведена півмуфта, яка змонтована на валу насоса та містить хрестоподібне заглиблення, що розташоване опозитно до вказаного виступу ведучої півмуфти. Використання хрестоподібного рухливого зчленування, виконаного у вигляді двох півмуфт, забезпечує зниження ступеню зношуваності обертових вузлів електронасоса за рахунок гнучкого зв'язку вала насоса з валом електродвигуна. У окремому варіанті виконання заглибного електронасоса хрестоподібне заглиблення веденої півмуфти має робочу поверхню, яка є еквідистантною до робочої поверхні хрестоподібного виступу веденої півмуфти, що забезпечує наявність зазору між ними. У окремому варіанті виконання заглибного електронасоса ведуча півмуфта постачена пісковідбійним концентричним диском, який примикає до її основи. Використання ведучої півмуфти постаченої пісковідбійним концентричним диском, який примикає до її основи, забезпечує підвищення надійності і довговічності заглибного електронасоса за рахунок здійснення захисту його вузлів від потрапляння механічних домішок. Креслення Корисна модель пояснюється кресленнями, де: на Фіг.1 наведено загальний вигляд заглибного електронасоса; на Фіг.2 - поперечний переріз хрестоподібного рухливого зчленування (фрагмент розтину А-А Фіг.1). Виконання заглибного електронасоса Заглибний електронасос містить корпус 1 із відцентровим насосом 2 та електродвигуном 3, вал 4 якого розташований співвісно валу 5 насоса 2 та з'єднаний з ним. Вал 5 насоса 2 і вал 4 електродвигуна 3 з'єднані хрестоподібним рухливим зчленуванням, виконаним у вигляді двох півмуфт ведучої півмуфти 6 та веденої півмуфти 7. Ведуча півмуфта 6 розташована на валу 4 електродвигуна 3 та містить основу 8 з хрестоподібним виступом 9. Ведена півмуфта 7 змонтована на валу 5 насоса 2 та містить хрестоподібне заглиблення 10. Ведена півмуфта 7 насаджена на хрестоподібний виступ 9 ведучої півмуфти 6, при цьому хрестоподібне заглиблення 10 розташоване опозитно до вказаного виступу 9 ведучої півмуфти 6. Хрестоподібне заглиблення 10 веденої півмуфти 7 має робочу поверхню, яка є еквідистантною 47268 4 до робочої поверхні хрестоподібного виступу 9 ведучої півмуфти 6. Ведуча півмуфта 6 постачена пісковідбійним концентричним диском 11, який примикає до її основи 8. Також заглибний електронасос містить упорні підшипники 12, що сприймають тиск створюваний насосом 2, і верхній 13 та нижній 14 підшипникові щити, які для забезпечення герметичності обладнані гумовими кільцями 15. Герметичність виходу вала 4 електродвигуна 3 забезпечено за допомогою манжетів 16, які обтискають шийку вала 4, і торцевого керамічного ущільнення 17, що знаходиться в олійній ванні. Верхня шийка вала 5 насоса 2 розташована у гумовому підшипнику 18, встановленому у корпусі 1. Нижня частина заглибного електронасоса оснащена мембраною 19, розташованою у нижньому підшипниковому щиті 14·для забезпечення герметичності електронасоса та для компенсування температурних розширень мастила, яким заповнена порожнина електродвигуна 3. Хрестоподібний виступ 9 ведучої півмуфти 6 містить чотири радіально розташованих ребра. При цьому довжина хрестоподібного виступу 9 більша на 5-10 % від довжини відповідного опозитно розташованого хрестоподібного заглиблення 10 веденої півмуфти 7. Загальна глибина хрестоподібного заглиблення 10 веденої півмуфти 7 більша, ніж висота радіально розташованих ребер хрестоподібного виступу 9 на 15-20 %, тобто хрестоподібне заглиблення 10 веденої півмуфти 7 має поверхню, яка є еквідистантною до поверхні хрестоподібного виступу 9 ведучої півмуфти 6 (див. Фіг.2). За рахунок різниці вказаних довжин та висот, і також завдяки тому, що ширина кожного із ребер хрестоподібного виступу 9 ведучої півмуфти 6 на 20-30 % менша від ширини відповідної опозитно розташованої частини хрестоподібного заглиблення 10 веденої півмуфти 7, утворюється порожнина В між еквідистантними робочими поверхнями у зчленуванні цих півмуфт, що надає потрібної рухливості веденої півмуфті 7 по відношенню до ведучої півмуфти 6 та забезпечує зниження ступеню зношуваності обертових вузлів насоса і електродвигуна. Також ведуча півмуфта 6 оснащена пісковідбійним концентричним диском 11, який примикає до її основи 8 і має діаметр на 10-15 % більший, ніж діаметр основи 8 півмуфти 6, та нахилений під кутом 30°-45° до основи 8. Цим забезпечується, за рахунок використання відцентрових сил, переміщення механічних домішок, які потрапили до електронасоса через сітчастий зовнішній фільтр 20 разом із рідиною, до зовнішніх стінок електронасоса, віддалених від його робочих вузлів, тобто виконується пісковідбійна функція і забезпечується підвищення надійності та довговічності заглибного електронасоса шляхом захисту його вузлів від потрапляння механічних домішок. Корпус 1 заглибного електронасоса містить вихідний патрубок 21, до якого приєднується гнучкий рукав, що виводить рідину до споживача. 5 Робота заглибного електронасоса Робота заглибного електронасоса, що заявляється, здійснюється наступним чином. Подання напруги до електродвигуна 3 спричинює обертання вала 4, який, в свою чергу, передає крутильний момент валу 5 насоса 2 за рахунок хрестоподібного рухливого зчленування, виконаного у вигляді ведучої півмуфти 6 і веденої півмуфти 7. При цьому рідина, що надходить через сітчастий зовнішній фільтр 20 за допомогою робочих колес, що обертаються разом із валом 5, подається через вихідний патрубок 21 насоса 2 на поверхню споживачу. Під час обертання валів 3 і 4 шляхом з'єднання їх між собою вищевказаними півмуфтами 6 і 7, які за рахунок своїх конструкційних особливостей при поєднанні одна з одною утворюють порожнину В між хрестоподібним виступом 9 ведучої півмуфти 6 і відповідним опозитно розташованим до цього виступу 9 хрестоподібним заглибленням 10 веденої півмуфти 7, забезпечується належна 47268 6 свобода зчленування вала 5 насоса 2 і вала 4 електродвигуна 3, що дозволяє знизити ступінь зношуваності обертових вузлів насоса 2 і електродвигуна 3 у разі потрапляння механічних домішок разом з рідиною до насосу 2. При цьому, завдяки розташуванню верхньої шийки вала 5 у гумовому підшипнику 18, забезпечується можливість проходу механічних домішок через порожнину насоса 2, що дозволяє уникнути його перевантаження. При цьому при потраплянні через сітчастий зовнішній фільтр 20 разом із рідиною механічних домішок до насоса 2, за рахунок того, що ведуча півмуфта 6 оснащена пісковідбійним концентричним диском 11, який примикає до її основи 8, забезпечується захист вузлів електронасоса від потрапляння цих механічних домішок, тобто виконується пісковідбійна функція, що дозволяє підвищити надійність та довговічність роботи заглибного електронасоса. 7 Комп’ютерна верстка Л.Литвиненко 47268 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
