Штукатурний агрегат

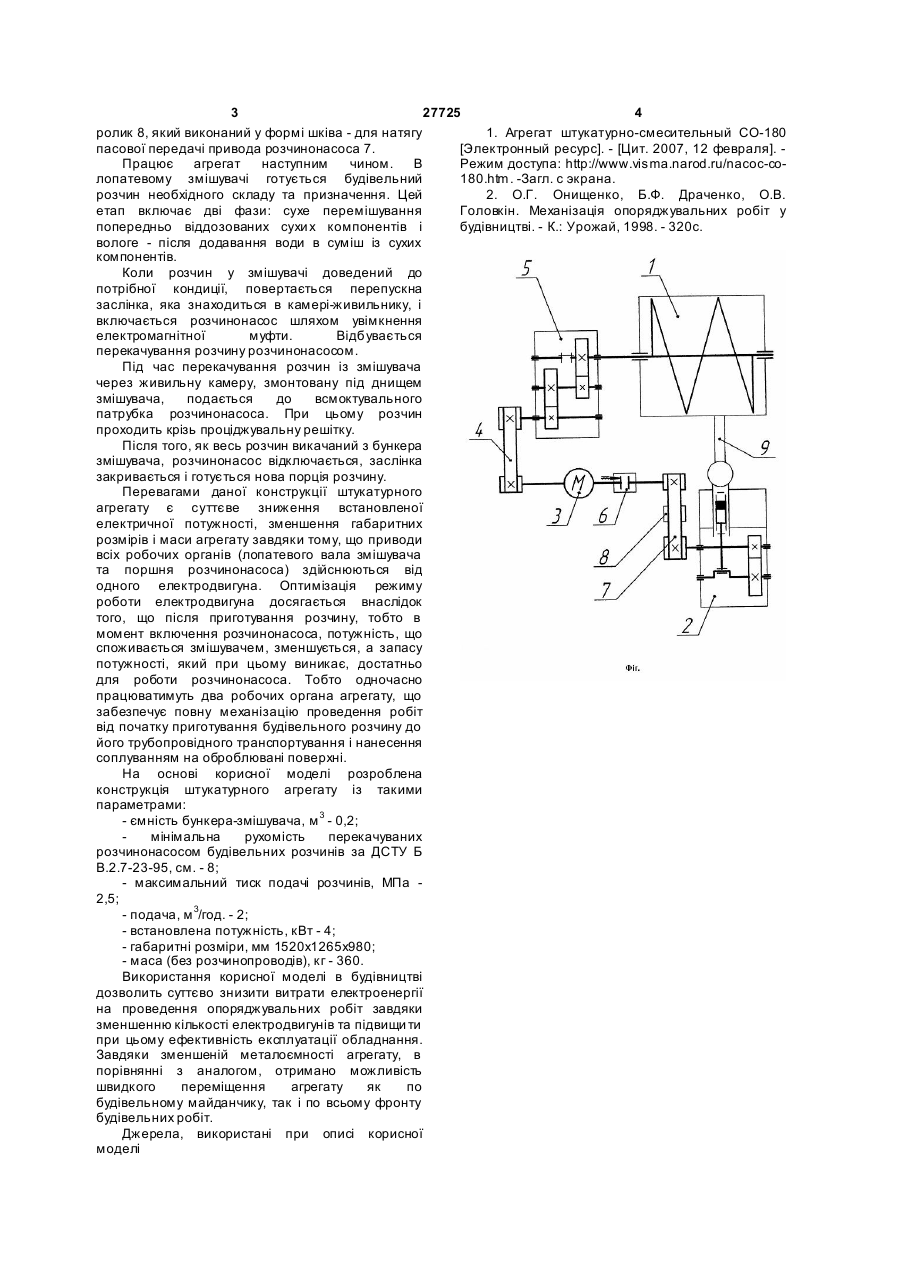

Штукатурний агрегат, що включає в себе раму, на якій змонтовано змішувач та розчинонасос, який відрізняється тим, що змішувач та розчинонасос агрегату мають привод від одного електродвигуна. (19) (21) u200707740 (22) 09.07.2007 (24) 12.11.2007 (72) ОНИЩЕНКО ОЛЕКСАНДР ГРИГОРОВИЧ, UA, ВАЩЕНКО КОСТЯНТИН МИКОЛАЙОВИЧ, U A, ГОЛЬТВАНИЧИЙ В'ЯЧЕСЛАВ АН АТОЛІЙОВИЧ, UA 3 27725 4 ролик 8, який виконаний у формі шківа - для натягу 1. Агрегат штукатурно-смесительный СО-180 пасової передачі привода розчинонасоса 7. [Электронный ресурс]. - [Цит. 2007, 12 февраля]. Працює агрегат наступним чином. В Режим доступа: http://www.visma.narod.ru/nacoc-coлопатевому змішувачі готується будівельний 180.htm. -Загл. с экрана. розчин необхідного складу та призначення. Цей 2. О.Г. Онищенко, Б.Ф. Драченко, О.В. етап включає дві фази: сухе перемішування Головкін. Механізація опоряджувальних робіт у попередньо віддозованих сухи х компонентів і будівництві. - К.: Урожай, 1998. - 320с. вологе - після додавання води в суміш із сухих компонентів. Коли розчин у змішувачі доведений до потрібної кондиції, повертається перепускна заслінка, яка знаходиться в камері-живильнику, і включається розчинонасос шляхом увімкнення електромагнітної муфти. Відбувається перекачування розчину розчинонасосом. Під час перекачування розчин із змішувача через живильну камеру, змонтовану під днищем змішувача, подається до всмоктувального патрубка розчинонасоса. При цьому розчин проходить крізь проціджувальну решітку. Після того, як весь розчин викачаний з бункера змішувача, розчинонасос відключається, заслінка закривається і готується нова порція розчину. Перевагами даної конструкції штукатурного агрегату є суттєве зниження встановленої електричної потужності, зменшення габаритних розмірів і маси агрегату завдяки тому, що приводи всіх робочих органів (лопатевого вала змішувача та поршня розчинонасоса) здійснюються від одного електродвигуна. Оптимізація режиму роботи електродвигуна досягається внаслідок того, що після приготування розчину, тобто в момент включення розчинонасоса, потужність, що споживається змішувачем, зменшується, а запасу потужності, який при цьому виникає, достатньо для роботи розчинонасоса. Тобто одночасно працюватимуть два робочих органа агрегату, що забезпечує повну механізацію проведення робіт від початку приготування будівельного розчину до його трубопровідного транспортування і нанесення соплуванням на оброблювані поверхні. На основі корисної моделі розроблена конструкція штукатурного агрегату із такими параметрами: - ємність бункера-змішувача, м 3 - 0,2; мінімальна рухомість перекачуваних розчинонасосом будівельних розчинів за ДСТУ Б В.2.7-23-95, см. - 8; - максимальний тиск подачі розчинів, МПа 2,5; - подача, м 3/год. - 2; - встановлена потужність, кВт - 4; - габаритні розміри, мм 1520x1265x980; - маса (без розчинопроводів), кг - 360. Використання корисної моделі в будівництві дозволить суттєво знизити витрати електроенергії на проведення опоряджувальних робіт завдяки зменшенню кількості електродвигунів та підвищи ти при цьому ефективність експлуатації обладнання. Завдяки зменшеній металоємності агрегату, в порівнянні з аналогом, отримано можливість швидкого переміщення агрегату як по будівельному майданчику, так і по всьому фронту будівельних робіт. Джерела, використані при описі корисної моделі
