Знімний зубний протез

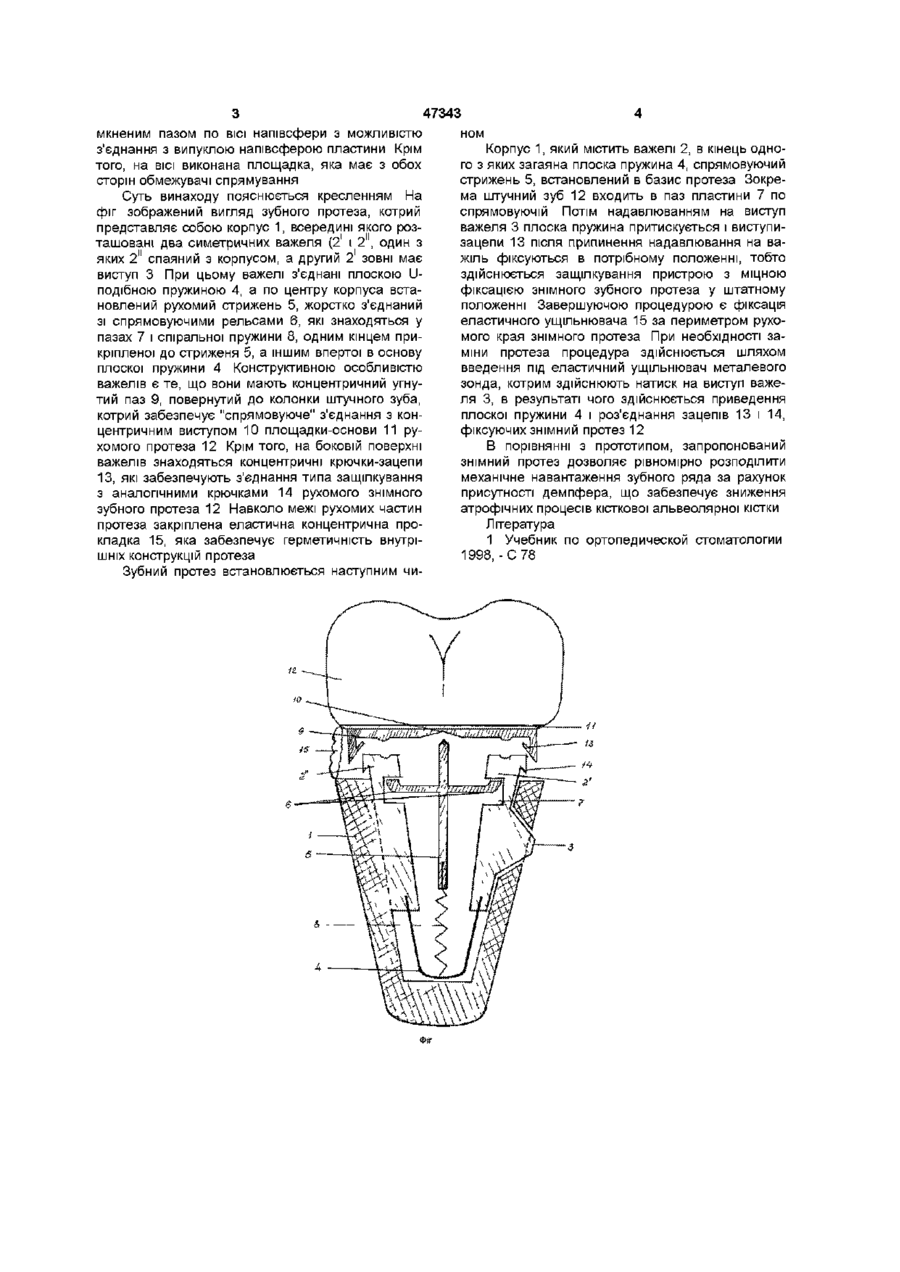

Знімний зубний протез, що містить базис і штучні зуби, з'єднані з ним, який відрізняється тим, що базис складається з корпуса, всередині котрого є важелі, з'єднані плоскою пружиною, причому на зовнішньому боці одного з важелів знахо диться виступ, а інший спаяний з корпусом, а по центру корпуса встановлений стрижень зі спрямовуючими рейками і спіральною пружиною, яка одним кінцем прикріплена до стрижня, а іншим упирається в основу плоскої пружини, яка кінцями стрижня з'єднана зі стінками корпуса, крім того, важелі виконані у вигляді вгнутої півсфери з замкненим пазом навколо и осі з можливістю з'єднання з внутрішньою півсферою пластини, з'єднаної зі штучним зубом і розташованої на обмеженій площині, яка має з обох боків обмежувачі спрямування Винахід відноситься до медицини, а саме до ортопедичної стоматологи, і може бути застосований для протезування при частковій і повній втраті зубів ВІДОМІ зубні ЗНІМНІ протези, які призначені для заміщення різних дефектів зубних рядів, аж до повної відсутності істотних зубів, що складаються з цільноливарних пристроїв, адаптованих до дефекту, який має місце Іми відновлюють порушену форму, функцію, фонетику, естетику Однак, кріплення в таких протезах здійснюють за рахунок кламерів, що веде до розгойдування опорних зубів Крім того, протезами викликається атрофія кістки альвеолярного паростка під сідлами протезів в процесі їх носіння, що веде до підсилення рухомості істотних зубів Найбільш близьким до запропонованого технічного рішення є повний або частковий пластинчатий протез (1), складений з пластмасового базиса і стикаючийся зі слизовою оболонкою альвеолярних відростків щелепів, на котрі спирається базис Недоліком вказаного пристрою є те, що еластична прокладка не здібна компенсувати зміщення базису під час жування Базис відчуває рухи в кожній з площин трьохмірного простору При цьому амплитуда подібних зміщень тим більша, чим більш рихла слизова оболонка, яка знаходиться під базисом протеза, на котру він спирається В результаті наявності горизонтальних рухів виникає атрофія альвеолярних паростків, розгойдування істотних зубів, що веде до скорочення строків ви користання протезом, створює необхідність конструктивних ЗМІН Крім того, еластична прокладка, яка є губоподібною, знаходиться у слині і володіє значною вологопоглинаючою здібністю, втрачає механічну МІЦНІСТЬ і відшаровується від базису Таким чином, протези зі вказаними прокладками мають обмежені показники до застосування, їх строк служби украй обмежений, крім того, вони потребують наступної корекції В основу винаходу поставлена задача розробки зубного протеза шляхом з'єднання базисного протеза зі штучним зубом за допомогою демпфера, зі збереженням мінімальної рухомості штучного зуба, що дозволяє рівномірно розподілити механічне навантаження на структурні елементи базисного протеза і оточуючу тканину альвеолярної кістки, що, в свою чергу, забезпечує зниження вираженості атрофічних змін кістки і збільшує строк експлуатації протеза Поставлена задача вирішується тим, що зубний протез, який містить базис, штучні зуби, з'єднані з ним, згідно винаходу, має в якості базиса корпус, в середині якого знаходяться два симетрично розташованих важеля, з'єднаних плоскою пружиною, а по центру корпусу встановлений стрижень зі спрямовуючими рельсами і спіральною пружиною, одним кінцем прикріпленої до стрижня, а другим - спираючимся в основу плоскої пружини, яка скріплена зі стінками корпуса, а важелі виконані у вигляді вогнутої напівсфери з за СО со 47343 мкненим пазом по ВІСІ напівсфери з можливістю з'єднання з випуклою напівсферою пластини Крім того, на ВІСІ виконана площадка, яка має з обох сторін обмежувачі спрямування Суть винаходу пояснюється кресленням На фіг зображений вигляд зубного протеза, котрий представляє собою корпус 1, всередині якого розташовані два симетричних важеля (2 і 2 , один з яких 2м спаяний з корпусом, а другий 2 зовні має виступ 3 При цьому важелі з'єднані плоскою Uподібною пружиною 4, а по центру корпуса встановлений рухомий стрижень 5, жорстко з'єднаний зі спрямовуючими рельсами 6, які знаходяться у пазах 7 і спіральної пружини 8, одним кінцем прикріпленої до стриженя 5, а іншим впертої в основу плоскої пружини 4 Конструктивною особливістю важелів є те, що вони мають концентричний угнутий паз 9, повернутий до колонки штучного зуба, котрий забезпечує "спрямовуюче" з'єднання з концентричним виступом 10 площадки-основи 11 рухомого протеза 12 Крім того, на боковій поверхні важелів знаходяться концентричні крючки-зацепи 13, які забезпечують з'єднання типа защілкування з аналогічними крючками 14 рухомого знімного зубного протеза 12 Навколо межі рухомих частин протеза закріплена еластична концентрична прокладка 15, яка забезпечує герметичність внутрішніх конструкцій протеза Зубний протез встановлюється наступним чи 4 ФІГ ном Корпус 1, який містить важелі 2, в кінець одного з яких загаяна плоска пружина 4, спрямовуючий стрижень 5, встановлений в базис протеза Зокрема штучний зуб 12 входить в паз пластини 7 по спрямовуючій Потім надавлюванням на виступ важеля 3 плоска пружина притискується і виступизацепи 13 після припинення надавлювання на важіль фіксуються в потрібному положенні, тобто здійснюється защілкування пристрою з міцною фіксацією знімного зубного протеза у штатному положенні Завершуючою процедурою є фіксація еластичного ущільнювача 15 за периметром рухомого края знімного протеза При необхідності заміни протеза процедура здійснюється шляхом введення під еластичний ущільнювач металевого зонда, котрим здійснюють натиск на виступ важеля 3, в результаті чого здійснюється приведення плоскої пружини 4 і роз'єднання зацепів 13 і 14, фіксуючих знімний протез 12 В порівнянні з прототипом, запропонований знімний протез дозволяє рівномірно розподілити механічне навантаження зубного ряда за рахунок присутності демпфера, що забезпечує зниження атрофічних процесів кісткової альвеолярної кістки Література 1 Учебник по ортопедической стоматологии 1998, -С 78 47343 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
