Однокінцевий зубний протез

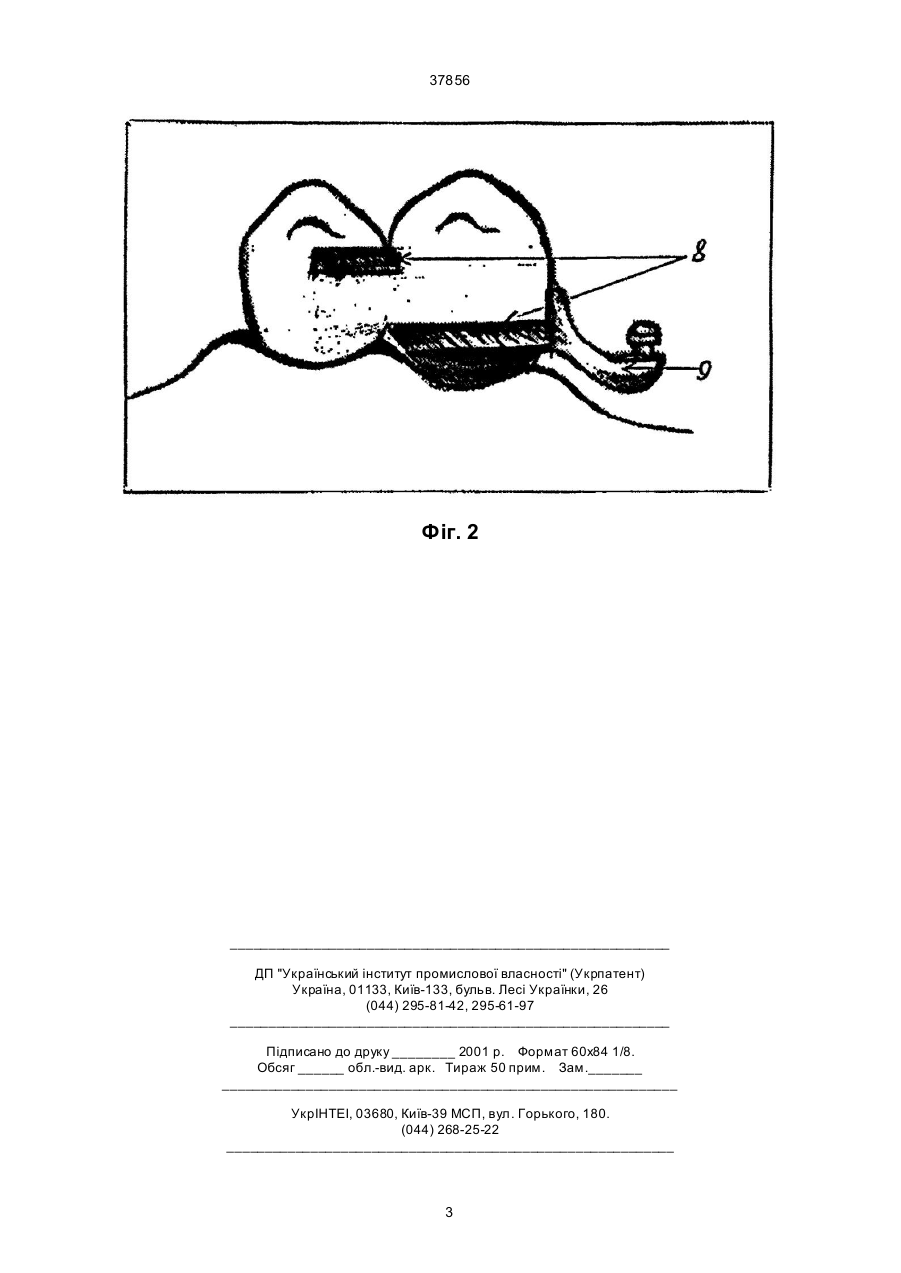

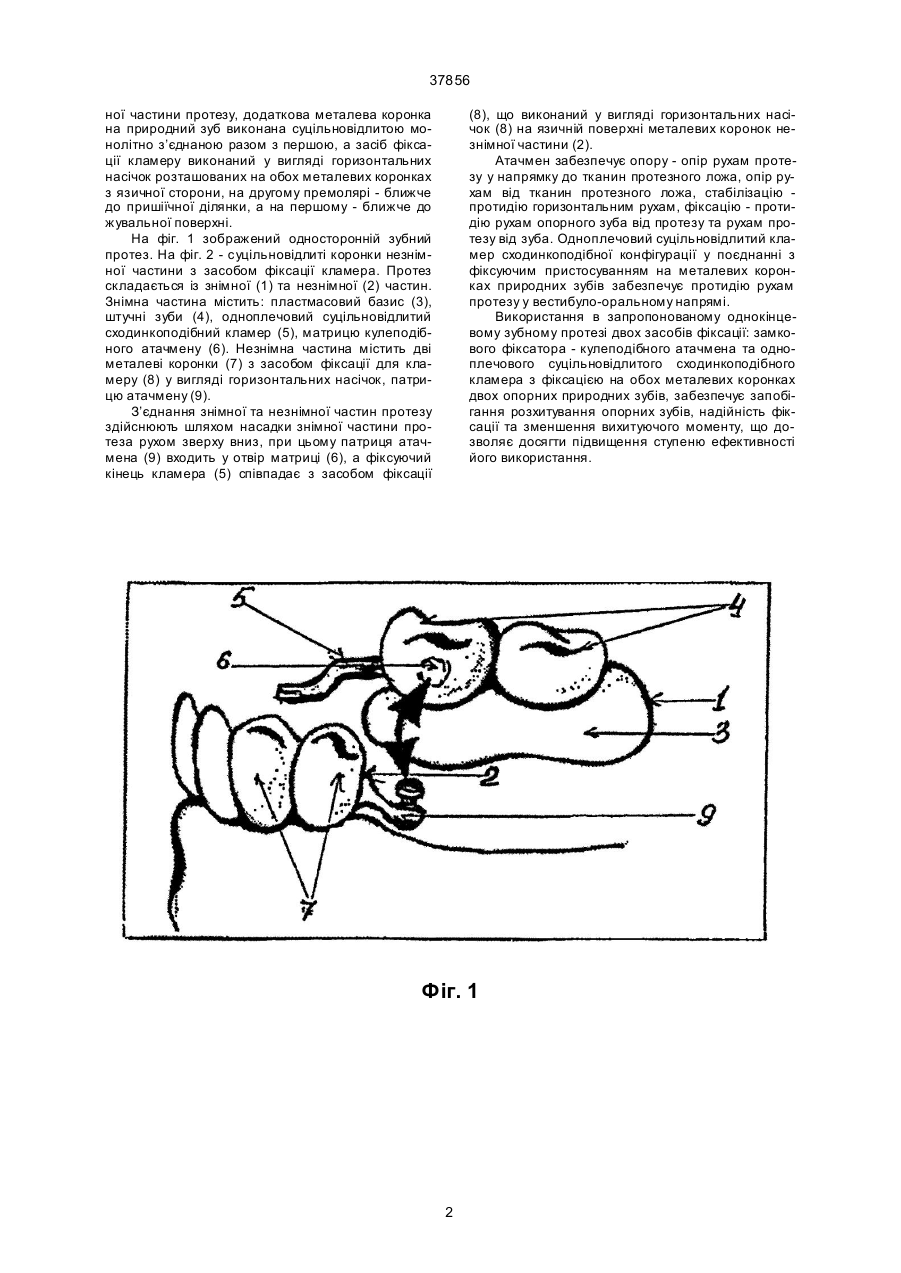

Однокінцевий зубний протез, що складається із знімної та незнімної частин, до складу знімної частини входить пластмасовий базис із штучними зубами та кламер, до незнімної - металева коронка на природний опорний зуб із засобом фіксації 37856 ної частини протезу, додаткова металева коронка на природний зуб виконана суцільновідлитою монолітно з’єднаною разом з першою, а засіб фіксації кламеру виконаний у вигляді горизонтальних насічок розташованих на обох металевих коронках з язичної сторони, на другому премолярі - ближче до пришіїчної ділянки, а на першому - ближче до жувальної поверхні. На фіг. 1 зображений односторонній зубний протез. На фіг. 2 - суцільновідлиті коронки незнімної частини з засобом фіксації кламера. Протез складається із знімної (1) та незнімної (2) частин. Знімна частина містить: пластмасовий базис (3), штучні зуби (4), одноплечовий суцільновідлитий сходинкоподібний кламер (5), матрицю кулеподібного атачмену (6). Незнімна частина містить дві металеві коронки (7) з засобом фіксації для кламеру (8) у вигляді горизонтальних насічок, патрицю атачмену (9). З’єднання знімної та незнімної частин протезу здійснюють шляхом насадки знімної частини протеза рухом зверху вниз, при цьому патриця атачмена (9) входить у отвір матриці (6), а фіксуючий кінець кламера (5) співпадає з засобом фіксації (8), що виконаний у вигляді горизонтальних насічок (8) на язичній поверхні металевих коронок незнімної частини (2). Атачмен забезпечує опору - опір рухам протезу у напрямку до тканин протезного ложа, опір рухам від тканин протезного ложа, стабілізацію протидію горизонтальним рухам, фіксацію - протидію рухам опорного зуба від протезу та рухам протезу від зуба. Одноплечовий суцільновідлитий кламер сходинкоподібної конфігурації у поєднанні з фіксуючим пристосуванням на металевих коронках природних зубів забезпечує протидію рухам протезу у вестибуло-оральному напрямі. Використання в запропонованому однокінцевому зубному протезі двох засобів фіксації: замкового фіксатора - кулеподібного атачмена та одноплечового суцільновідлитого сходинкоподібного кламера з фіксацією на обох металевих коронках двох опорних природних зубів, забезпечує запобігання розхитування опорних зубів, надійність фіксації та зменшення вихитуючого моменту, що дозволяє досягти підвищення ступеню ефективності його використання. Фіг. 1 2 37856 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
