Зубний протез

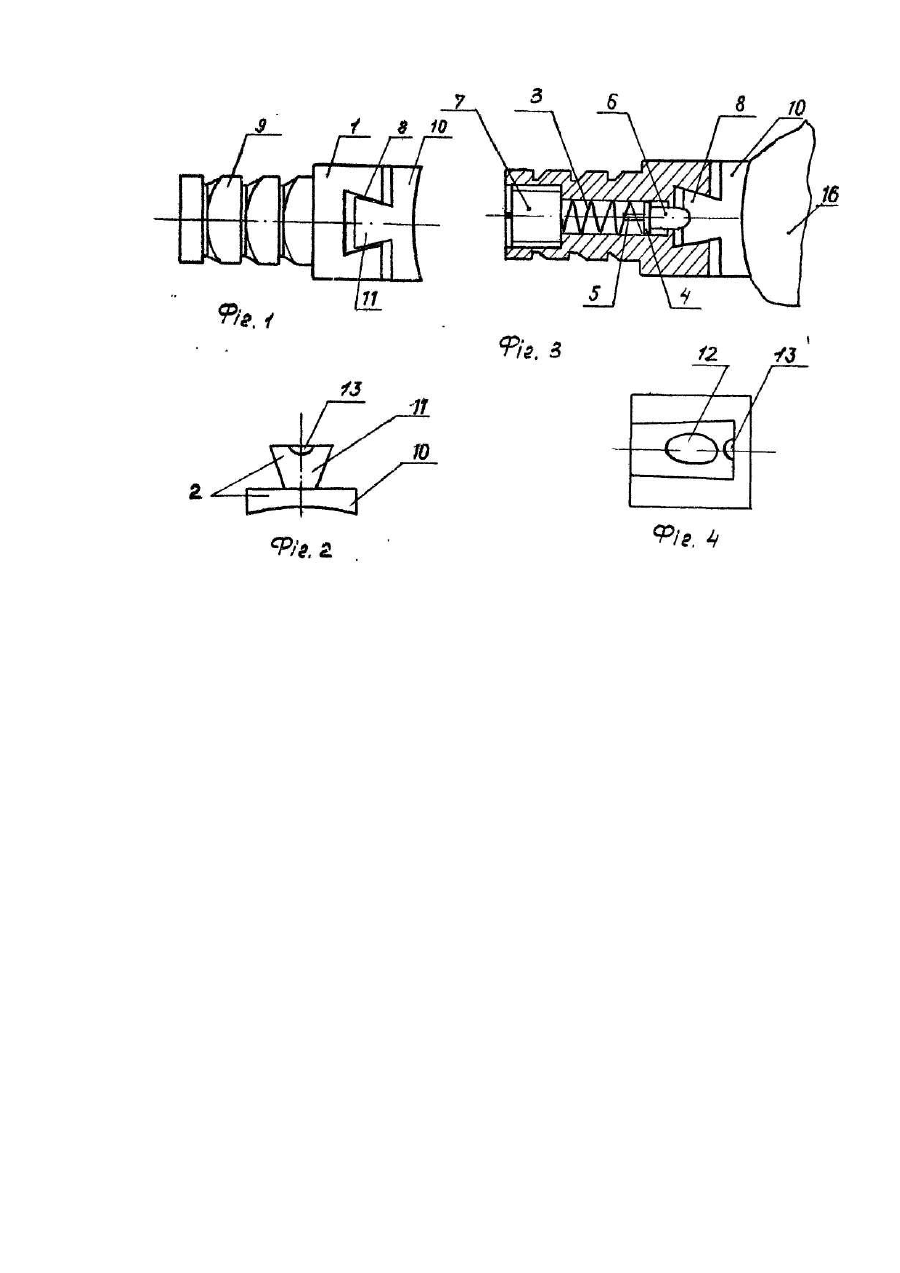

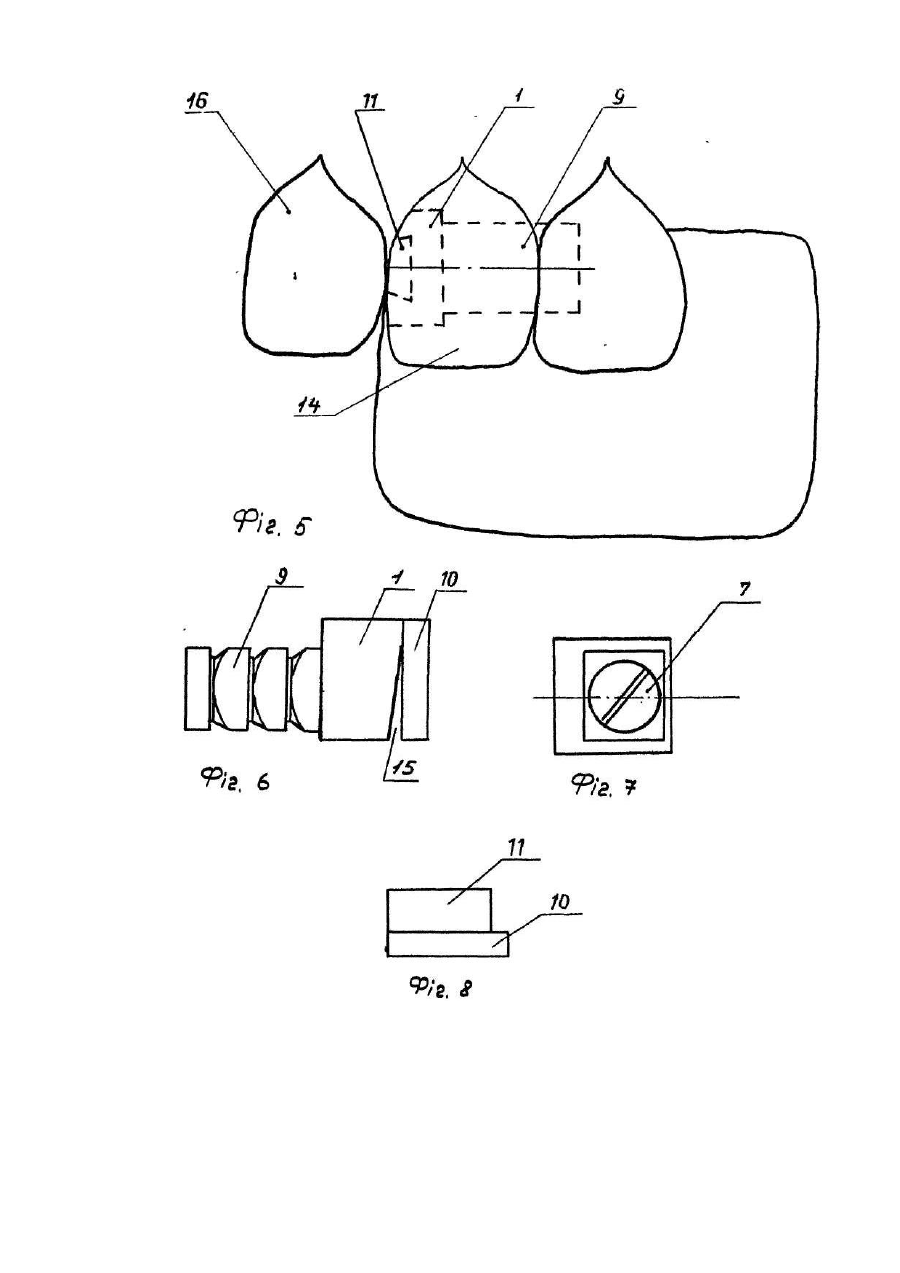

Винахід відноситься до медицини, а точніше, до ортопедичної стоматології, І може бути використаний при виготовленні зубних протезів. Відомий незнімний мостовидний протез, який має опорні елементи, проміжну частину та вузол фіксації. [1]. Однак така конструкція протеза не забезпечує рівномірне навантаження на весь протез, так як нерухомість базисної частини по відношенню до опорних елементів не дозволяє забезпечити два ступені свободи. В основу винаходу поставлено завдання удосконалення зубного протеза, в якому конструкція замкового кріплення, а точніше паз патриці і форма матриці забезпечують два ступені свободи при функціональному навантаженні на весь замок, чим забезпечується нова система фіксації і рівномірне навантаження на весь протез, і за рахунок цього одержуємо косметичний ефект та зручність при використанні зубного протеза. Поставлене завдання вирішується тим, що в зубному протезі, що містить базис для штучних зубів І вузол фіксації, згідно з винаходом, вузол фіксації виконаний у вигляді замкового кріплення, яке містить в собі патрицю, у середині якої розміщується пружина і фіксатор, стінка матриці забезпечена лункою і виїмкою для фіксатора, при цьому паз патриці і тіло матриці виконані у вигляді хвоста ластівки. Циліндрична гофрована частина патриці замкового кріплення установлена в базисі протезу, а стінка матриці прикріплюється до коронки зуба. Винахідницький рівень забезпечується неочевидністю конструкції замкового кріплення, яке забезпечує два ступені свободи і технічний результат - рівномірне навантаження на весь протез. На фіг. 1 зображений загальний вид зверху замкового кріплення; на фіг.2 - загальний вид матриці; на фіг.3 - загальний вид замкового кріплення, розріз; на фіг.4 -матриця, вид зверху; на фіг.5 - загальний вид зубного протезу; на фіг.6 - замкове кріплення, загальний вид збоку; на фіг.7 - замкове кріплення, загальний вид ззаду; на фіг.8- матриця, вид збоку. Зубний протез містить замкове кріплення, яке складається з патриці 1 І матриці 2 (фіг. 1,2). Патриця (тіло замка) усередині порожниста, діаметр 2,2 мм. Усередині патриці розміщена пружина З, фіксатор якої складається з обойми 4, стержня 5 І овальної голови 6, винт 7 (фіг.3). Опорним елементом пружини 3 є з однієї сторони обойма 4 фіксатора, а з другоТ сторони-гвинт 7. Овальна головка 6 фіксатора спирається в лунку 12 ластівкіного хвоста 11 матриці 2. За допомогою гвинта 7 регулюється щільність фіксатора. В патриці 1 зроблений паз 8 за формою ластівкіного хвоста для входження матриці. Циліндрична частина 9 патриці 1 зроблена рельєфною. Матриця 2 представляє собою фігуру, яка складається Із стінки Юта "ластівкіного хвоста" 11 (фіг.2), на якому зроблена лунка 12 та на ребрі виїмка 13 (фіг.4) для входа фіксатора. Циліндрична рельєфна частина 9 патриці 1 закріплена в базис 14 зубного протезу (фіг.5). Розмір паза 8 при вході 2 мм, виході 3 мм. Порожниста частина патриці зі сторони гвинта 2,2 мм, циліндрична частина 2 мм і з сторони обойми 1,6 мм. Замкове кріплення має два ступені свободи. Паз 8 патриці 1 забезпечує один ступінь свободи за рахунок того, що "ластівкін хвіст" 11 матриці 2 вільно переміщується. Кут 15 (фіг.6) передньої стінки матриці І забезпечує другий ступінь свободи. Матриця 2 закріплена стінкою 10 до коронки зуба 16. Зубний протез із замковим кріпленням використовують таким чином. До робленої коронки 16, в якій є стінка 10 матриці 2 замкового кріплення, приєднують знімну частину протезу, у базисі 14 якого розміщена циліндрична рельєфна частина 9 патриці 1 замкового кріплення. Коронка з патрицею представляє собою нерухому частину. В паз 8 патриці 1 вводят "ластівкін хвіст" 11 матриці 2. Зубний протез з пропонованим замковим кріпленням можна використовувати при дистальних дефектах, виключаючи при цьому кламерну систему фіксації, яка використовується в бюгельних протезах. Конструкція, яку пропонують, забезпечує косметичний ефект 1 рівномірне навантаження на усю знімну частину зубного протезу.
