Ендоваскулярний пристрій для захисту від аневризми

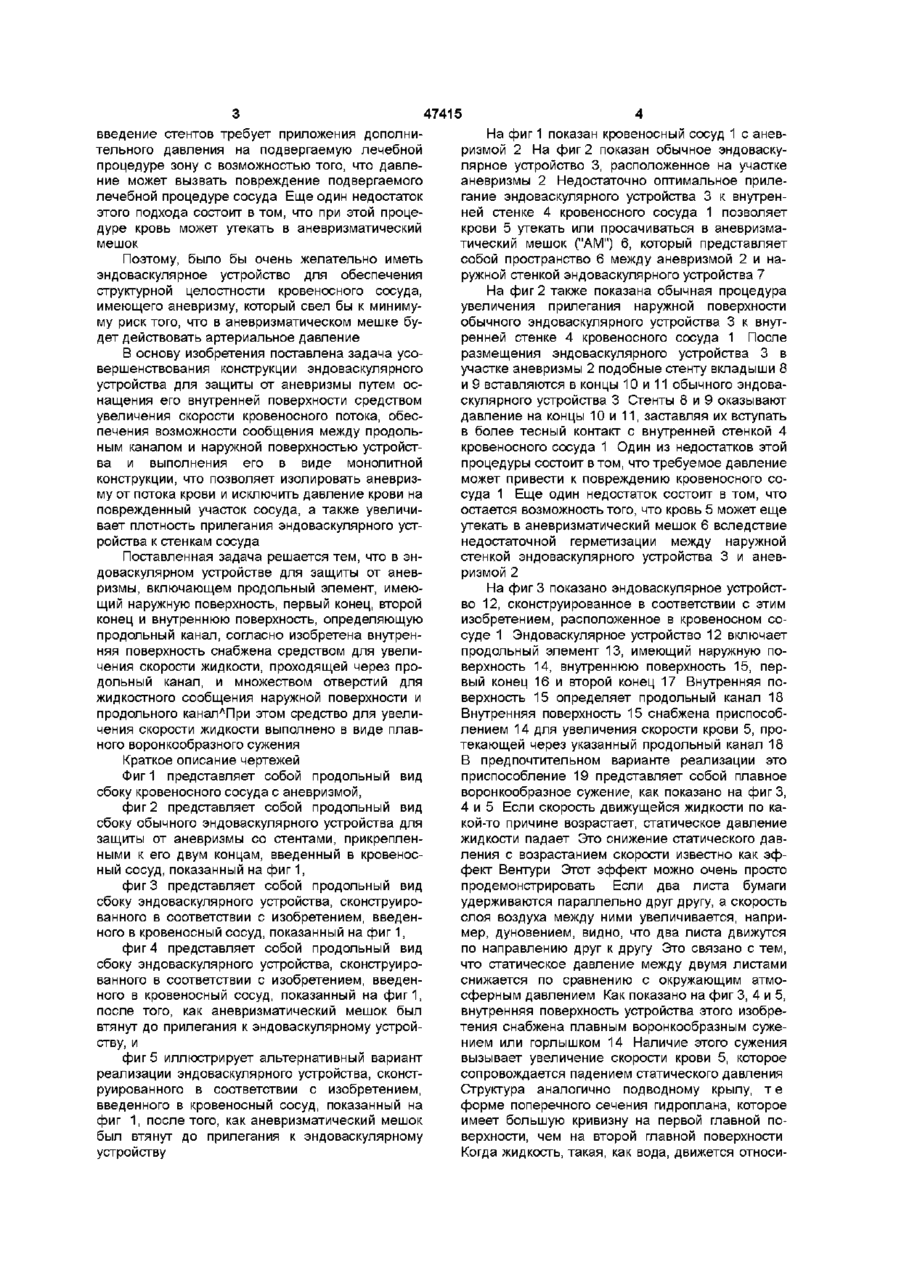

1 Эндоваскулярное устройство для обеспечения струїсгурной целостности кровеносного сосуда, имеющего аневризму, определяющую аневризматический мешок, включающее монолитный продольный элемент, имеющий наружную поверхность, первый конец, второй конец и внутреннюю поверхность, определяющую продольный канал для прохода движущейся со скоростью жидкости, отличающееся тем, что внутренняя поверхность снабжена средством для увеличения скорости жидкости, проходящей через указанный продольный канал, и множество отверстий для жидкостного сообщения указанной наружной поверхности и указанного продольного канала, отверстия имеют такие размеры и расположены так, чтобы обеспечить возможность крови течь из аневризматического мешка в продольный канал и минимизировать риск того, что кровь будет утекать в аневризматический мешок 2 Устройство по п 1, отличающееся тем, что средство для увеличения скорости выполнено в виде плавного воронкообразного сужения 3 Устройство по п 1, отличающееся тем, что наружная поверхность определяет по существу постоянный наружный диаметр указанного продольного элемента О Настоящее изобретение относится к устройствам, которые имплантируются внутрь трубчатых органов организма живого животного или человека для обеспечения структурной целостности В частности, настоящее изобретение относится к внутрисосудистым устройствам для доставки через или имплантации в кровеносный сосуд, имеющий аневризму, без многих недостатков и опасных признаков известных устройств Аневризма представляет собой феномен, при котором стенка кровеносного сосуда, обычно артерии, патологически расширяется вследствие ослабления стенки сосуда Это представляет опасность, потому что артериальное давление внутри сосуда может вызвать разрыв сосуда Одним из обычных подходов к лечению аневризм является использование внутрисосудистых эндоваскулярных устройств для защиты от аневризмы В этой области известны внутрисосудистые стенты, имеющие суженный диаметр для введения через кровеносный сосуд и расправленный диаметр для приложения направленной радиально и наружу расширяющей силы для лече ния аневризмы в кровеносном сосуде Эти стенты обычно покрыты покрытием, например, тефлоном или дакроном, и служат для замещения аневризматической стенки кровеносного сосуда и снижают давление на аневризматическую стенку путем изоляции аневризмы от потока крови внутри сосуда Один из недостатков этих ранее известных устройств состоит в том, что неплотное прилегание эндоваскулярного устройства к стенкам подвергаемого лечебной процедуре сосуда может позволить крови протекать между эндоваскулярным устройством и аневризмой Эта кровь может создавать давление на стенку аневризмы в степени, достаточной для разрыва сосуда в ослабленном участке аневризмы Один из обычных подходов для решения этой проблемы состоит во вставлении подобного стенту вкладыша в два конца эндоваскулярного устройства с попыткой прижимания эндоваскулярного устройства к стенке сосуда с тем, чтобы создать более плотное прилегание эндоваскулярного устройства к стенке подвергаемого лечебной процедуре сосуда Один из недостатков этого подхода состоит в том, что ю 47415 введение стентов требует приложения дополниНа фиг 1 показан кровеносный сосуд 1 с аневтельного давления на подвергаемую лечебной ризмой 2 На фиг 2 показан обычное эндоваскупроцедуре зону с возможностью того, что давлелярное устройство 3, расположенное на участке ние может вызвать повреждение подвергаемого аневризмы 2 Недостаточно оптимальное прилелечебной процедуре сосуда Еще один недостаток гание эндоваскулярного устройства 3 к внутренэтого подхода состоит в том, что при этой проценей стенке 4 кровеносного сосуда 1 позволяет дуре кровь может утекать в аневризматический крови 5 утекать или просачиваться в аневризмамешок тический мешок ("AM") 6, который представляет собой пространство 6 между аневризмой 2 и наПоэтому, было бы очень желательно иметь ружной стенкой эндоваскулярного устройства 7 эндоваскулярное устройство для обеспечения структурной целостности кровеносного сосуда, На фиг 2 также показана обычная процедура имеющего аневризму, который свел бы к минимуувеличения прилегания наружной поверхности му риск того, что в аневризматическом мешке буобычного эндоваскулярного устройства 3 к внутдет действовать артериальное давление ренней стенке 4 кровеносного сосуда 1 После размещения эндоваскулярного устройства 3 в В основу изобретения поставлена задача усоучастке аневризмы 2 подобные стенту вкладыши 8 вершенствования конструкции эндоваскулярного и 9 вставляются в концы 10 и 11 обычного эндоваустройства для защиты от аневризмы путем осскулярного устройства 3 Стенты 8 и 9 оказывают нащения его внутренней поверхности средством давление на концы 10 и 11, заставляя их вступать увеличения скорости кровеносного потока, обесв более тесный контакт с внутренней стенкой 4 печения возможности сообщения между продолькровеносного сосуда 1 Один из недостатков этой ным каналом и наружной поверхностью устройстпроцедуры состоит в том, что требуемое давление ва и выполнения его в виде монолитной может привести к повреждению кровеносного соконструкции, что позволяет изолировать аневризсуда 1 Еще один недостаток состоит в том, что му от потока крови и исключить давление крови на остается возможность того, что кровь 5 может еще поврежденный участок сосуда, а также увеличиутекать в аневризматический мешок 6 вследствие вает плотность прилегания эндоваскулярного устнедостаточной герметизации между наружной ройства к стенкам сосуда стенкой эндоваскулярного устройства 3 и аневПоставленная задача решается тем, что в энризмой 2 доваскулярном устройстве для защиты от аневризмы, включающем продольный элемент, имеющий наружную поверхность, первый конец, второй конец и внутреннюю поверхность, определяющую продольный канал, согласно изобретена внутренняя поверхность снабжена средством для увеличения скорости жидкости, проходящей через продольный канал, и множеством отверстий для жидкостного сообщения наружной поверхности и продольного каналлПри этом средство для увеличения скорости жидкости выполнено в виде плавного воронкообразного сужения Краткое описание чертежей Фиг 1 представляет собой продольный вид сбоку кровеносного сосуда с аневризмой, фиг 2 представляет собой продольный вид сбоку обычного эндоваскулярного устройства для защиты от аневризмы со агентами, прикрепленными к его двум концам, введенный в кровеносный сосуд, показанный на фиг 1, фигЗ представляет собой продольный вид сбоку эндоваскулярного устройства, сконструированного в соответствии с изобретением, введенного в кровеносный сосуд, показанный на фиг 1, фиг 4 представляет собой продольный вид сбоку эндоваскулярного устройства, сконструированного в соответствии с изобретением, введенного в кровеносный сосуд, показанный на фиг1, после того, как аневризматический мешок был втянут до прилегания к эндоваскулярному устройству, и фиг 5 иллюстрирует альтернативный вариант реализации эндоваскулярного устройства, сконструированного в соответствии с изобретением, введенного в кровеносный сосуд, показанный на фиг 1, после того, как аневризматический мешок был втянут до прилегания к эндоваскулярному устройству На фигЗ показано эндоваскулярное устройство 12, сконструированное в соответствии с этим изобретением, расположенное в кровеносном сосуде 1 Эндоваскулярное устройство 12 включает продольный элемент 13, имеющий наружную поверхность 14, внутреннюю поверхность 15, первый конец 16 и второй конец 17 Внутренняя поверхность 15 определяет продольный канал 18 Внутренняя поверхность 15 снабжена приспособлением 14 для увеличения скорости крови 5, протекающей через указанный продольный канал 18 В предпочтительном варианте реализации это приспособление 19 представляет собой плавное воронкообразное сужение, как показано на фигЗ, 4 и 5 Если скорость движущейся жидкости по какой-то причине возрастает, статическое давление жидкости падает Это снижение статического давления с возрастанием скорости известно как эффект Вентури Этот эффект можно очень просто продемонстрировать Если два листа бумаги удерживаются параллельно друг другу, а скорость слоя воздуха между ними увеличивается, например, дуновением, видно, что два листа движутся по направлению друг к другу Это связано с тем, что статическое давление между двумя листами снижается по сравнению с окружающим атмосферным давлением Как показано на фиг 3, 4 и 5, внутренняя поверхность устройства этого изобретения снабжена плавным воронкообразным сужением или горлышком 14 Наличие этого сужения вызывает увеличение скорости крови 5, которое сопровождается падением статического давления Структура аналогично подводному крылу, т е форме поперечного сечения гидроплана, которое имеет большую кривизну на первой главной поверхности, чем на второй главной поверхности Когда жидкость, такая, как вода, движется относи 47415 тельно такого объекта, скорость потока выше над канал 18 через отверстия 20 Внутренняя стенка 4 поверхностью с наибольшей кривизной Итоговая кровеносного сосуда 1 втягивается по направлеразность давления между более изогнутой понию наружной поверхности 14 эндоваскулярного верхностью и менее изогнутой поверхностью дает устройства 12 вследствие сниженного статическовозрастание присасывающего эффекта Множестго давления внутри продольного канала 18, котово отверстий 20 через жидкость сообщаются с рое возникает в результате увеличения скорости наружной поверхностью 14 и продольным каналом движущейся крови 5, вызванного сужением 19 18 для обеспечения возможности крови 5 течь из Таким образом, внутреннее давление на аневрианевризматического мешка 6 в продольный канал эматический мешок 6 уменьшается 18 На фиг 5 показан альтернативный вариант реализации изобретения, в котором наружная поНа фиг 4 показано, что по мере того, как кровь верхность 14 параллельна внутренней поверхно5 течет в направлении стрелки 21, кровь 5, котости 15 рая могла накопиться в аневризматическом мешке 6, дренируется или отсасывается в продольный ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
