Пристрій захисту від напуску каната при застряванні підіймальної посудини у стволі

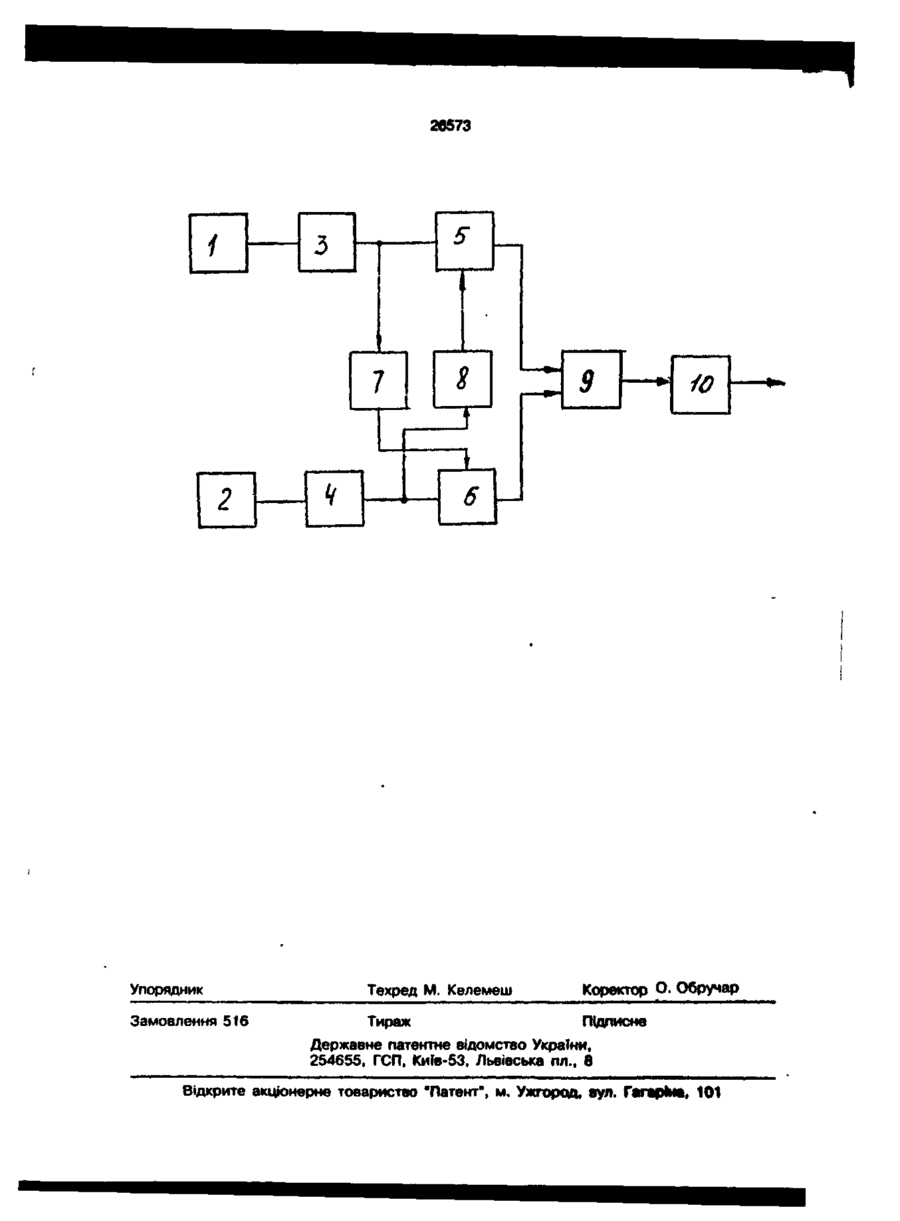

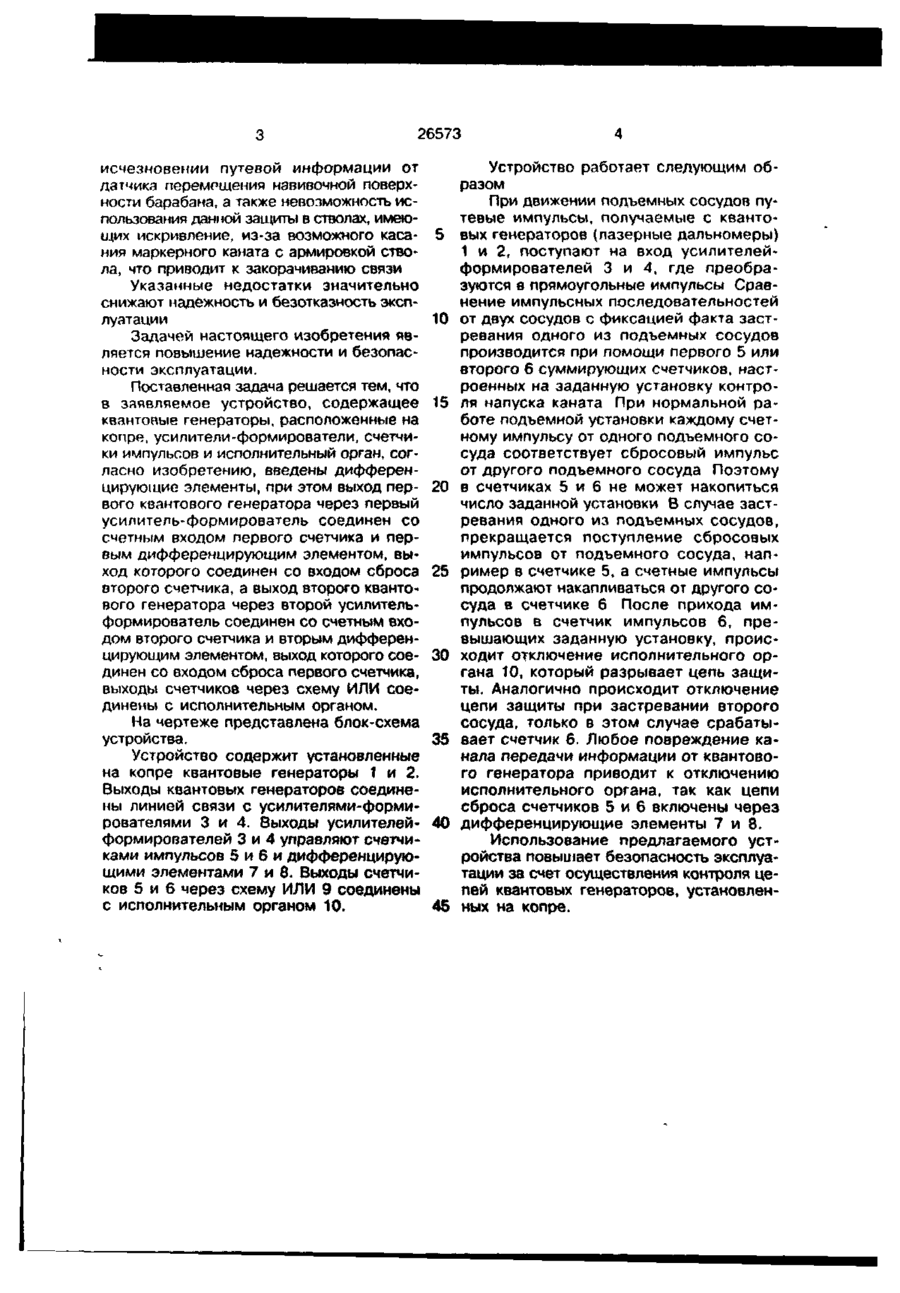

Устройство защиты от напуска каната при застревании подъемного сосуда в стволе, содержащее квантовые генераторы, расположенные на копре, усилители формирователи, счетчики импульсов и исполнительный орган, о т л и ч а ю щ е е с я тем, что в него введены дифференцирующие элементы, при этом выход первого квантового генератора через первый усилитель-формирователь соединен со счетным входом первого счетчика и первым дифференцирующим элементом, выход которого соединен со входом сброса второго счетчика, а выход второго квантового генератора через второй усилительформирователь соединен со счетным входом второго счетчика и вторым дифференцирующим элементом, выход которого соединен со входом сброса первого счетчика, выходы счетчиков через схему ИЛИ соединены с исполнительным органом. Изобретение относится к области защиты шахтных подъемных установок и может быть использовано в автоматизированных системах управления подъемными установками. Наиболее близким к предлагаемому решению является устройство защиты от напуска каната при застревании подъемного сосуда в стволе, в котором информация о перемещении подъемного сосуда, передаваемая по маркерному канату, воспринимается на поверхности приемным трансформатором и далее поступает в машинное отделение по кабелю, где сравнивается с перемещением навивочной поверхности барабана при помощи импульсного датчика, связанного с валом подъемной машины. Сравнение импульс ных последовательностей от импульсного датчика и информации о перемещении подъемного сосуда производится при помощи суммирующего счетчика. Факт застревания подъемного сосуда фиксируется по нарушению синхронности перемещения подъемного сосуда и навивочной поверхности барабана. Для контроля канала получения информации о перемещении навивочной поверхности барабана применен дополнительный счетчик, работающий, аналогично каналу защиты, на устройство сигнализации [1]. Недостатком данного устройства является наличие устройства перемещения навивочной поверхности барабана и дополнительного счетчика контроля, осуществляющего только сигнализацию об 26573 исчезновении путевой информации от датчика перемещения навивочной поверхности барабана, а также невозможность использования данной защиты в стволах, имеющих искривление, из-за возможного касания маркерного каната с армировкой ствола, что приводит к закорачиванию связи Указанные недостатки значительно снижают надежность и безотказность эксплуатации Задачей настоящего изобретения является повышение надежности и безопасности эксплуатации. Поставленная задача решается тем, что в заявляемое устройство, содержащее квантопые генераторы, расположенные на копре, усилители-формирователи, счетчики импульсов и исполнительный орган, согласно изобретению, введены дифференцирующие элементы, при этом выход первого квантового генератора через первый усилитель-формирователь соединен со счетным входом первого счетчика и первым дифференцирующим элементом, выход которого соединен со входом сброса второго счетчика, а выход второго квантового генератора через второй усилительформирователь соединен со счетным входом второго счетчика и вторым дифференцирующим элементом, выход которого соединен со входом сброса первого счетчика, выходы счетчиков через схему ИЛИ соединены с исполнительным органом. На чертеже представлена блок-схема устройства. Устройство содержит установленные на копре квантовые генераторы 1 и 2. Выходы квантовых генераторов соединены линией связи с усилителями-формирователями 3 и 4. Выходы усилителейформирователей 3 и 4 управляют счетчиками импульсов 5 и 6 и дифференцирующими элементами 7 и 8. Выходы счетчиков 5 и 6 через схему ИЛИ 9 соединены с исполнительным органом 10. 5 10 15 20 25 30 35 40 45 Устройство работает следующим образом При движении подъемных сосудов путевые импульсы, получаемые с квантовых генераторов (лазерные дальномеры) 1 и 2, поступают на вход усилителейформирователей 3 и 4, где преобразуются в прямоугольные импульсы Сравнение импульсных последовательностей от двух сосудов с фиксацией факта застревания одного из подъемных сосудов производится при помощи первого 5 или второго 6 суммирующих счетчиков, настроенных на заданную установку контроля напуска каната При нормальной работе подъемной установки каждому счетному импульсу от одного подъемного сосуда соответствует сбросовый импульс от другого подъемного сосуда Поэтому в счетчиках 5 и 6 не может накопиться число заданной установкиВ случае застревания одного из подъемных сосудов, прекращается поступление сбросовых импульсов от подъемного сосуда, например в счетчике 5, а счетные импульсы продолжают накапливаться от другого сосуда в счетчике 6 После прихода импульсов в счетчик импульсов 6, превышающих заданную установку, происходит отключение исполнительного органа 10, который разрывает цепь защиты. Аналогично происходит отключение цепи защиты при застревании второго сосуда, только в этом случае срабатывает счетчик 6. Любое повреждение канала передачи информации от квантового генератора приводит к отключению исполнительного органа, так как цепи сброса счетчиков 5 и 6 включены через дифференцирующие элементы 7 и 8. Использование предлагаемого устройства повышает безопасность эксплуатации за счет осуществления контроля цепей квантовых генераторов, установленных на копре. 2Є573 1 3 7 8 9 »»• \ 2 V 6 Упорядник Техред М. Келемеш Коректор О. Обручар Замовлення 516 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. ГагарЫа, 101 *|
