Багатошаровий захисний елемент
Номер патенту: 47417
Опубліковано: 25.01.2010
Автори: Івановський Андрій Альбертович, Бейлін Георгій Володимирович, Тимошенко Андрій Миколайович, Погань Ігнат Йосипович, Сидоренко Юрій Григорович
Формула / Реферат
1. Багатошаровий захисний елемент, що містить металізований шар, сформований на прозорій полімерній основі, і містить металізовану та деметалізовану ділянки, що утворюють малюнок і/або зображення літер чи цифр, а також шар, призначений для створення перемінної кольорової гами, що містить малюнок і/або зображення літер чи цифр, виконаних фарбою на поверхні деметалізованої ділянки, який відрізняється тим, що межі ділянок, виконаних фарбою, та металізованих ділянок точно співпадають без проміжків та зсувів.
2. Багатошаровий захисний елемент за п. 1, який відрізняється тим, що шар, призначений для створення перемінної кольорової гами, створений люмінесцентною фарбою з можливістю випромінювання нею світла, видимого неозброєним оком діапазону, при її опромінюванні ультрафіолетовим світлом.
3. Багатошаровий захисний елемент за пп. 1, 2, який відрізняється тим, що металізована ділянка містить голограму.
Текст

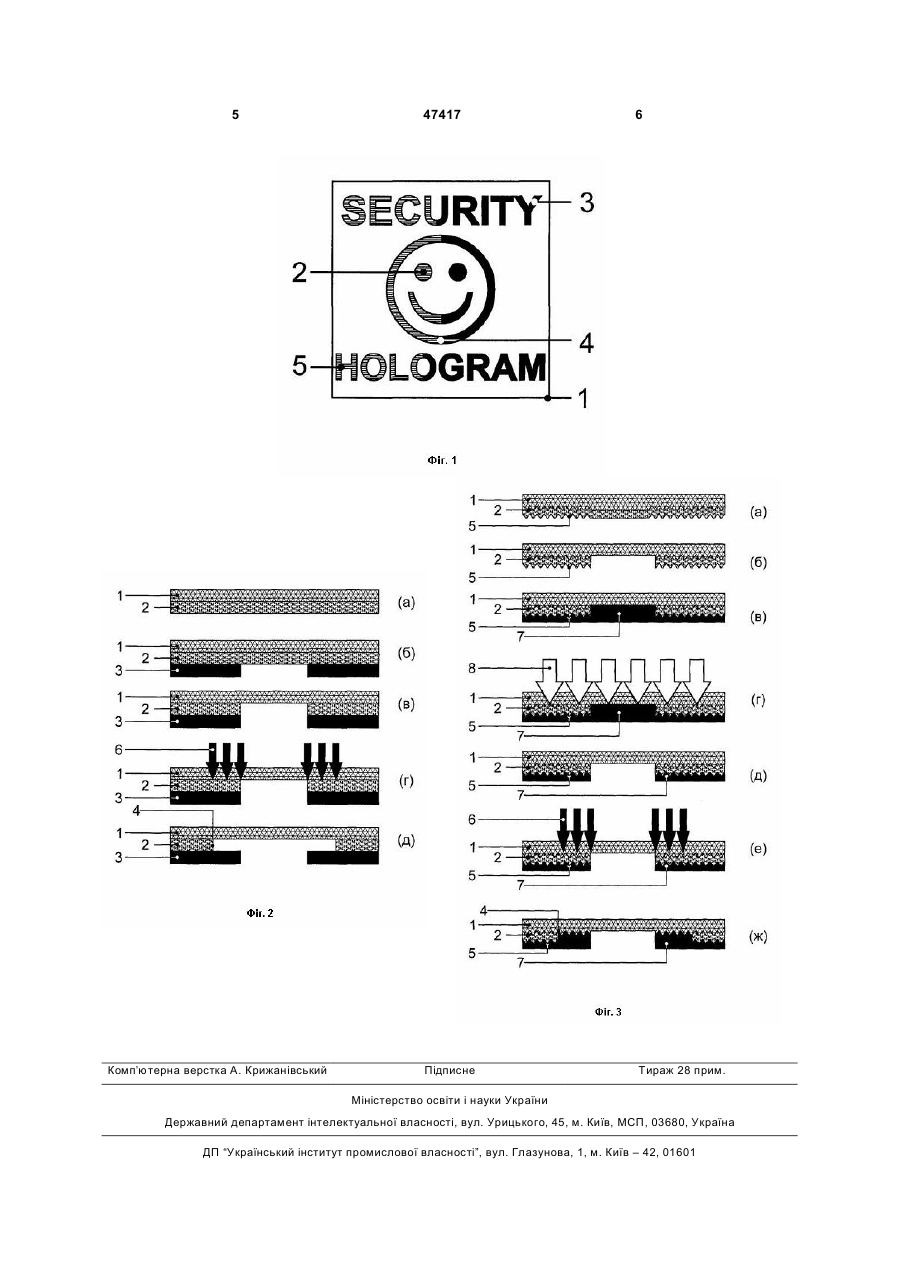

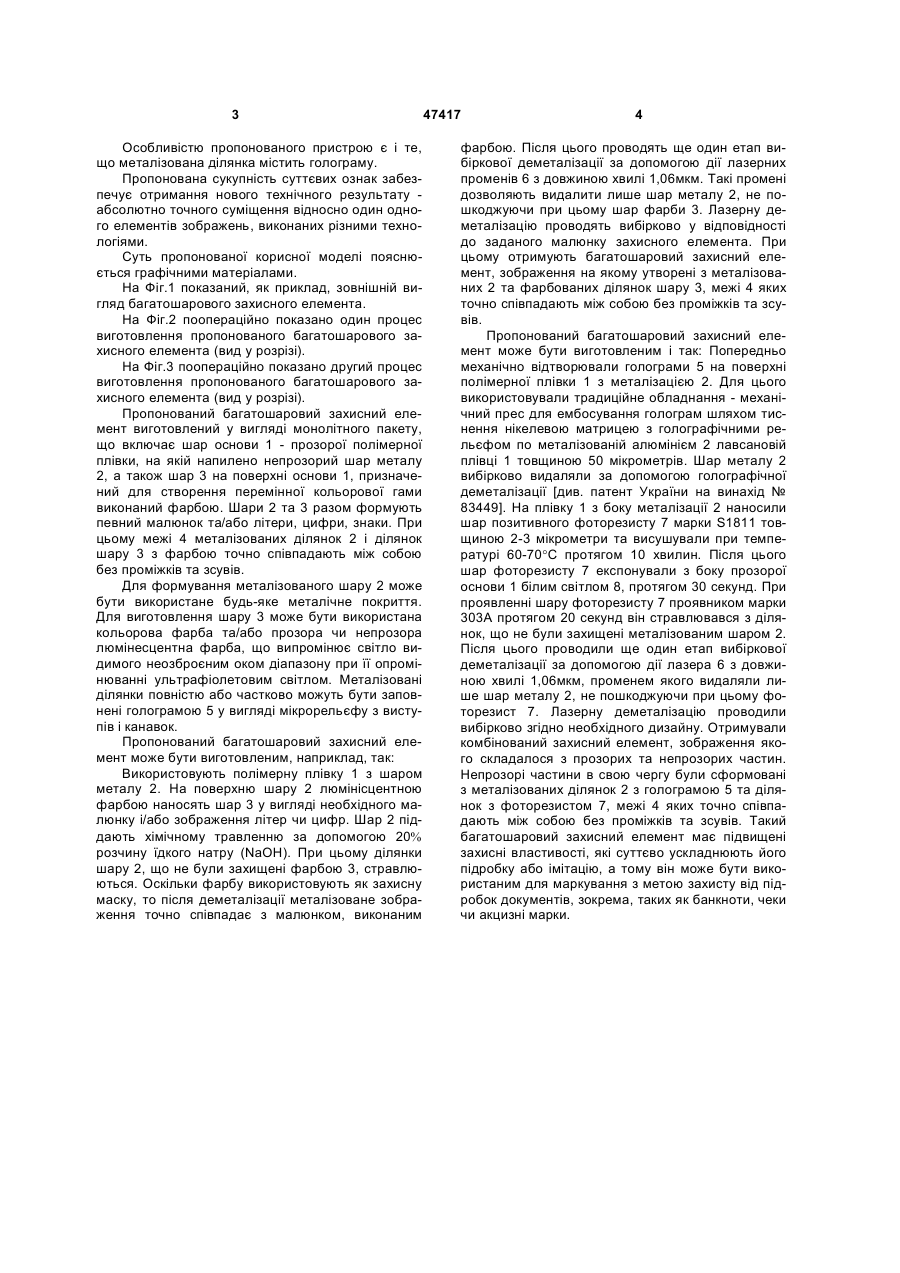

1. Багатошаровий захисний елемент, що містить металізований шар, сформований на прозорій полімерній основі, і містить металізовану та деметалізовану ділянки, що утворюють малюнок і/або зображення літер чи цифр, а також шар, призначений для створення перемінної кольорової 3 Особливістю пропонованого пристрою є і те, що металізована ділянка містить голограму. Пропонована сукупність суттєвих ознак забезпечує отримання нового технічного результату абсолютно точного суміщення відносно один одного елементів зображень, виконаних різними технологіями. Суть пропонованої корисної моделі пояснюється графічними матеріалами. На Фіг.1 показаний, як приклад, зовнішній вигляд багатошарового захисного елемента. На Фіг.2 поопераційно показано один процес виготовлення пропонованого багатошарового захисного елемента (вид у розрізі). На Фіг.3 поопераційно показано другий процес виготовлення пропонованого багатошарового захисного елемента (вид у розрізі). Пропонований багатошаровий захисний елемент виготовлений у вигляді монолітного пакету, що включає шар основи 1 - прозорої полімерної плівки, на якій напилено непрозорий шар металу 2, а також шар 3 на поверхні основи 1, призначений для створення перемінної кольорової гами виконаний фарбою. Шари 2 та 3 разом формують певний малюнок та/або літери, цифри, знаки. При цьому межі 4 металізованих ділянок 2 і ділянок шару 3 з фарбою точно співпадають між собою без проміжків та зсувів. Для формування металізованого шару 2 може бути використане будь-яке металічне покриття. Для виготовлення шару 3 може бути використана кольорова фарба та/або прозора чи непрозора люмінесцентна фарба, що випромінює світло видимого неозброєним оком діапазону при її опромінюванні ультрафіолетовим світлом. Металізовані ділянки повністю або частково можуть бути заповнені голограмою 5 у вигляді мікрорельєфу з виступів і канавок. Пропонований багатошаровий захисний елемент може бути виготовленим, наприклад, так: Використовують полімерну плівку 1 з шаром металу 2. На поверхню шару 2 люмінісцентною фарбою наносять шар 3 у вигляді необхідного малюнку і/або зображення літер чи цифр. Шар 2 піддають хімічному травленню за допомогою 20% розчину їдкого натру (NaOH). При цьому ділянки шару 2, що не були захищені фарбою 3, стравлюються. Оскільки фарбу використовують як захисну маску, то після деметалізації металізоване зображення точно співпадає з малюнком, виконаним 47417 4 фарбою. Після цього проводять ще один етап вибіркової деметалізації за допомогою дії лазерних променів 6 з довжиною хвилі 1,06мкм. Такі промені дозволяють видалити лише шар металу 2, не пошкоджуючи при цьому шар фарби 3. Лазерну деметалізацію проводять вибірково у відповідності до заданого малюнку захисного елемента. При цьому отримують багатошаровий захисний елемент, зображення на якому утворені з металізованих 2 та фарбованих ділянок шару 3, межі 4 яких точно співпадають між собою без проміжків та зсувів. Пропонований багатошаровий захисний елемент може бути виготовленим і так: Попередньо механічно відтворювали голограми 5 на поверхні полімерної плівки 1 з металізацією 2. Для цього використовували традиційне обладнання - механічний прес для ембосування голограм шляхом тиснення нікелевою матрицею з голографічними рельєфом по металізованій алюмінієм 2 лавсановій плівці 1 товщиною 50 мікрометрів. Шар металу 2 вибірково видаляли за допомогою голографічної деметалізації [див. патент України на винахід № 83449]. На плівку 1 з боку металізації 2 наносили шар позитивного фоторезисту 7 марки S1811 товщиною 2-3 мікрометри та висушували при температурі 60-70°С протягом 10 хвилин. Після цього шар фоторезисту 7 експонували з боку прозорої основи 1 білим світлом 8, протягом 30 секунд. При проявленні шару фоторезисту 7 проявником марки 303А протягом 20 секунд він стравлювався з ділянок, що не були захищені металізованим шаром 2. Після цього проводили ще один етап вибіркової деметалізації за допомогою дії лазера 6 з довжиною хвилі 1,06мкм, променем якого видаляли лише шар металу 2, не пошкоджуючи при цьому фоторезист 7. Лазерну деметалізацію проводили вибірково згідно необхідного дизайну. Отримували комбінований захисний елемент, зображення якого складалося з прозорих та непрозорих частин. Непрозорі частини в свою чергу були сформовані з металізованих ділянок 2 з голограмою 5 та ділянок з фоторезистом 7, межі 4 яких точно співпадають між собою без проміжків та зсувів. Такий багатошаровий захисний елемент має підвищені захисні властивості, які суттєво ускладнюють його підробку або імітацію, а тому він може бути використаним для маркування з метою захисту від підробок документів, зокрема, таких як банкноти, чеки чи акцизні марки. 5 Комп’ютерна верстка А. Крижанівський 47417 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMultilayer protective element
Автори англійськоюBeilin Heorhii Volodymyrovych, Ivanovskyi Andrii Albertovych, Pohan Ihnat Yosypovych, Sidorenko Yurii Hryhorovych, Tymoshenko Andrii Mykolaiovych
Назва патенту російськоюМногослойный защитный элемент
Автори російськоюБейлин Георгий Владимирович, Ивановский Андрей Альбертович, Погань Игнат Иосифович, Сидоренко Юрий Григорьевич, Тимошенко Андрей Николаевич
МПК / Мітки
МПК: B42D 15/00
Мітки: елемент, багатошаровий, захисний
