Ізолюючий дихальний апарат

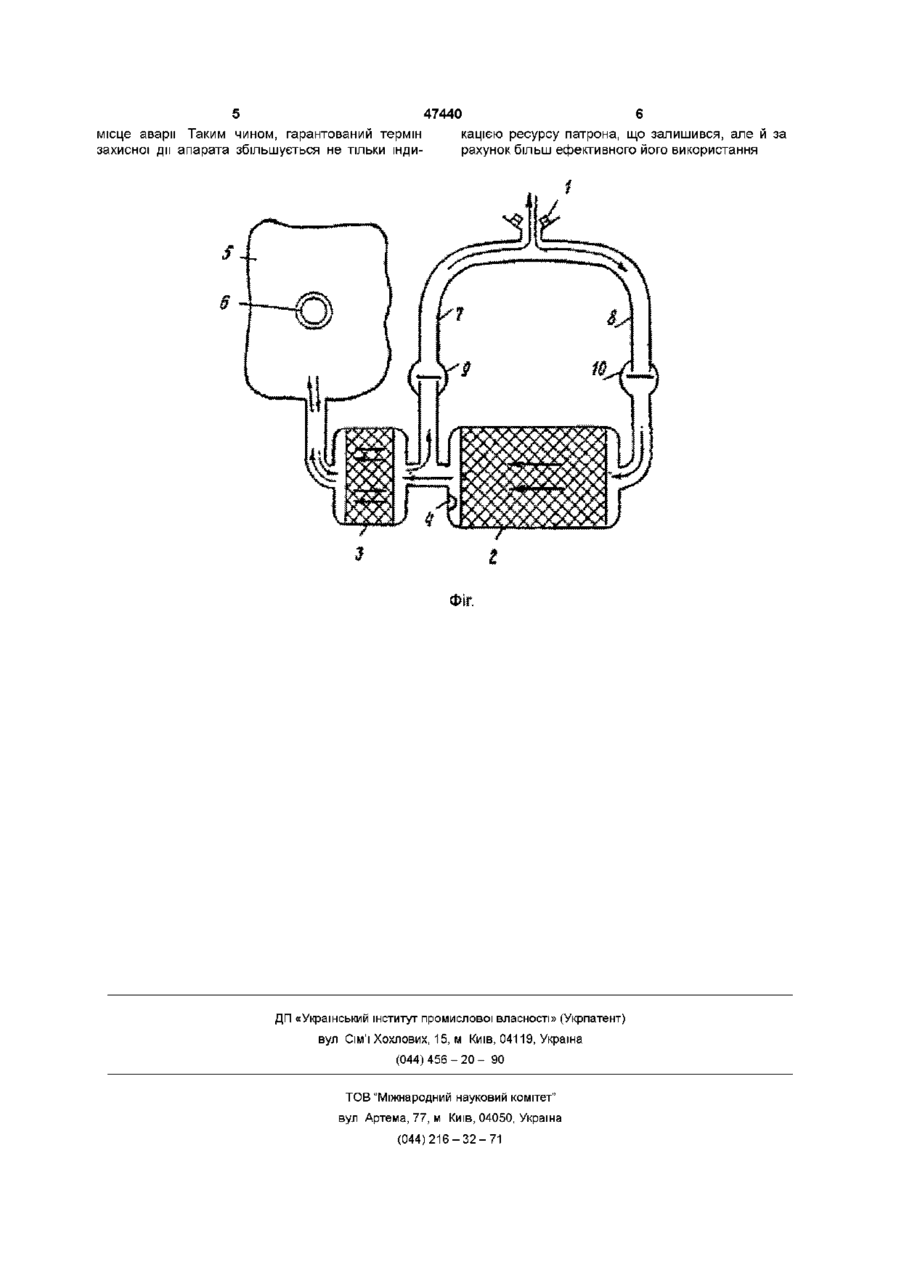

1 Ізолюючий дихальний апарат, який має лицеву частину і дихальний контур, який містить в собі регенеративний патрон з сорбентом вуглекислого газу, розділений на кругову і маятникову Винахід належить до ізолюючих дихальних апаратів, які застосовують у вугільній, ХІМІЧНІЙ та інших галузях промисловості для захисту органів дихання від шкідливого впливу отруйних газів, диму, пилу, високої температури, недостачі кисню та інших подібних факторів навколишньої атмосфери, що виникають під час аварій на виробництві Відомий регенеративний респіратор на ХІМІЧНО зв'язаному кисні, який має регенеративний патрон, споряджений речовиною (продуктом), що містить кисень, дихальний мішок з надлишковим клапаном, загубник, з'єднувальні шланги і клапани вдиху і видиху (Авторське свідоцтво СРСР № 342636, кл А 62 В 7/08 Б1 20, опубл 11 07 72 р) Суттєвими ознаками аналога, які співпадають з ознаками заявленого винаходу, є регенеративний патрон, дихальний мішок, шланги і клапани вдиху і видиху, а також кругова ділянка пропускання повітря через регенеративний патрон У приведеному аналозі неефективно використовується продукт, що містить кисень, через надто нерівномірну одробку його шарів за ходом течи повітря До моменту наступу критичного прострибку СО2 значна частина захисного ресурсу замикальних шарів продукту залишається невикористаною (КІЛЬКІСНО ЦЮ невикористану частину характеризують товщиною так званого мертвого шару продукту) Крім того, через відсутність точної індикації залишеного ресурсу патрона гарантова частини, дихальний мішок з надлишковим клапаном, шланги вдиху і видиху ВІДПОВІДНО З клапанами вдиху і видиху, який відрізняється тим, що маятникова частина патрона менша, ніж кругова, вхідний кінець шланга вдиху приєднаний до дихального контуру між двома частинами патрона, а вихідний кінець шланга видиху сполучається з входом до кругової частини патрона 2 Ізолюючий дихальний апарат по п 1, який відрізняється тим, що в круговій частині патрона у вільному від сорбенту МІСЦІ з боку и з'єднання з маятниковою частиною установлено датчик вуглекислого газу ний термін захисної дії нижче за фактичний ще на 20% Внаслідок цього реально використовується лише третина стехіометричної ємності продукту Відомий також шахтний ізолюючий саморятівник, який має регенеративний патрон з ХІМІЧНО зв'язаним киснем, дихальний мішок з надлишковим клапаном, шланг і загубник (Соболев Г Г Горноспасательное дело М Недра, 1979 —432с) Суттєвими ознаками аналога, що співпадають з ознаками заявленого винаходу, є регенеративний патрон, дихальний мішок і маятникова ділянка пропускання повітря через регенеративний патрон Недоліком даного аналога є властивий маятниковій схемі повітротоки великий шкідливий простір, заповнений повітрям, яке повертаєтся на вдих, так і не вступивши в контакт із свіжою частиною регенеративного патрона 3 вичерпанням захисного ресурсу шарів сорбенту шкідливий простір монотонно збільшується 3 цієї причини маятникову схему не може бути використано в регенеративних патронах великого об'єму, розрахованих на значний термін захисної дії Однак у патронах, малих порівняно з об'ємом одного видиху, мертвий шар (у даному випадку термін ще більш умовний, тому, що ресурс, який не використовується, надто рівномірно розподілений на всьому об'ємі патрона) на порядок тонше, ніж у патронах з круговою схемою пропускання повітря Питання про О 47440 індикацію ресурсу, який залишився, в данному аналозі не актуальне, тому, що саморятівник не призначений для проведення аварійновідновлювальних і рятувальних робіт Як прототип обрано ізолювальний дихальний апарат, який має лицеву частину і дихальний контур, що містить в собі регенеративний патрон із сорбентом вуглекислого газу, розділений на дві сполучені між собою частини, які вмикаються за маятниковою і круговою схемами, дихальний мішок з надлишковим клапаном, шланги вдиху і видиху ВІДПОВІДНО з клапанами вдиху і видиху, при цьому вхідний кінець шланга вдиху сполучений з виходом другої частини, а вихідний кінець шланга видиху приєднаний до дихального контуру між двома частинами патрона (Авторське свідоцтво СРСР № 1785712, кл А 62 В 7/08, Б1 1, опубл 07 01 1993 р) Суттєвими ознаками прототипу, які співпадають з суттєвими ознаками заявленого винаходу, є регенеративний патрон з сорбентом вуглекислого газу, розділений на дві сполучені між собою частини, дихальний мішок з надлишковим клапаном, шланги вдиху і видиху з ВІДПОВІДНИМИ клапанами Засобами прототипу неможливо забезпечити більш повне використання сорбенту вуглекислого газу і ВІДПОВІДНО збільшити термін захисної дії апарата Згідно з малюнком у маятниковій частині патрона (позначеної в прототипі № 1) зосереджено 75% усього сорбенту Тобто, в апаратах з великим терміном захисної дм и можна зіставляти з об'ємом одного видиху, що приведе до незначного газообміну з дихальним мішком і, як наслідок, неефективного використання замикальних (розташованих з боку мішка) шарів сорбенту Потік повітря в прототипі організований так, що спочатку переважно використовується маятникова частина сорбенту, і лише із збільшенням шкідливого простору починає працювати ресурс кругової частини патрона (позначений в прототипі № 3) Тобто, на кінцевій стадії апарат працює практично за чисто круговою схемою, а отже замикальні шари сорбенту в круговій частині патрона заливаются не задіяними, як і в першому аналозі В основу винаходу поставлено задачу удосконалення Ізолювального дихального апарату за рахунок конструктивних елементів і їх розташування, чим забезпечується технічний результат більш повне використання сорбенту вуглекислого газу, - з метою забезпечити збільшення терміну захисної дії ізолюючого дихального апарату Поставлена задача розв'язується тим, що в ізолюючому апараті, який має лицеву частину і дихальний контур, що містить в собі регенеративний патрон із сорбентом вуглекислого газу, розділений на кругову і маятникову частини, дихальний мішок з надлишковим клапаном, шланги вдиху і видиху, згідно з винаходом маятникову частину патрона виконано меншою, ніж кругову, вхідний кінець шланга видиху приєднано до дихального контуру між двома частинами патрона, а вихідний кінець шланга видиху сполучено з входом у кругову частину патрона, при цьому в апаратах з великим терміном захисної дії (респіраторах) доцільно в круговій частині патрона у вільному від сорбента МІСЦІ (з боку контуру, який сполучає її з маятнико вою частиною) встановити датчик вуглекислого газу Можливість досягнення вказаного у винаході технічного результату підтверджується наступними даними Запропоновані зміни в пристрої дозволяють змінити порядок протікання через регенеративний патрон повітря, яке видихується Отже наприкінці терміну захисної дії апарата вся регенерація буде відбуватись у маятниковій частині патрона Навіть незначне зменшення и об'єму сприяє кращому газообміну з дихальним мішком і більш рівномірному використанню шарів сорбенту Таким чином зводиться до мінімуму шкідливий простір і повністю ліквідується найбільш об'ємний мертвий шар кругової частини патрона Спрацювання вмонтованого в неї датчика вуглекислого газу означає, що дихальний апарат починає працювати як саморятівник, тобто пора виходити на свіжий струмінь Важливо, що при цьому не буде традиційного перестрахування, яке веде до передчасного припинений рятувальних робіт і виходу із зони аварії з недовикористанним сорбентом Незважаючи на зменшений об'єм маятникової частини, захисний ресурс апарата після спрацювання датчика такий же, як і в звичайному саморятівникові, оскільки деякий час продовжують використовувати залишок ресурсу кругової частини Практична відсутність мертвого шару в маятниковій частині патрона дозволяє в разі необхідності розраховувати майже на весь захисний ресурс апарата, наближений у даному випадку до статичної активності сорбенту Ізолюючий дихальний апарат (див фігуру) має лицеву частину 1, дихальний контур, який містить в собі регенеративний патрон із сорбентом вуглекислого газу, розділений за ходом течи повітря, що видихається, на дві сполучені між собою частини 2, 3, які вмикаються ВІДПОВІДНО за круговою 1 маятниковою схемами, датчик вуглекислого газу 4, установлений у круговій частині патрона 2 між виходом з неї і сорбентом, дихальний мішок 5 з надлишковим клапаном 6, шланги вдиху 7 і видиху 8 ВІДПОВІДНО з клапанами вдиху 9 і видиху 10, при цьому вхідний кінець шланга вдиху приєднаний до дихального контуру між двома частинами патрона, а вихідний кінець шланга видиху сполучений із входом до круговой частини патрона 2 Запропонований апарат працює наступним чином Повітря, яке видихається, через шланг 8 і клапан 10 надходить до кругової частини патрона 2, де знаходиться основна частина сорбенту і спочатку здійснюється практично вся регенерація Далі повітря через маятникову частину патрона 3 попадає до дихального мішка 5, де зайве повітря стравлюється в атмосферу через клапан 6 Під час вдиху повітря з дихального мішка проходить назад через маятникову частину патрона 3, потім через клапан вдиху 9 і шланг 7 попадає до лицевої частини 1 тощо З опрацюванням кругової частини патрона 2 проскок вуглекислого газу через неї росте і датчик 4 сигналізує, що процес регенерації зміщується до маятникової частини патрона 3, тобто апарат починає працювати як саморятівник і час залишити 47440 місце аварії Таким чином, гарантований термін захисної дії апарата збільшується не тільки інди кацією ресурсу патрона, що залишився, але и за рахунок більш ефективного його використання ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
