Інструмент для виготовлення шліцевих канавок на внутрішніх поверхнях втулок
Номер патенту: 47441
Опубліковано: 15.07.2002
Автори: Нахайчук Олег Вікторович, Любін Микола Володимирович
Формула / Реферат
Інструмент для виготовлення шліцевих канавок на внутрішніх поверхнях втулок, що містить осердя, в якому виконані поздовжні пази, який відрізняється тим, що пази виконані Т-подібними і в них вставлені шліцеві індентори з можливістю регулювання їх положення в осьовому і радіальному напрямках.
Текст

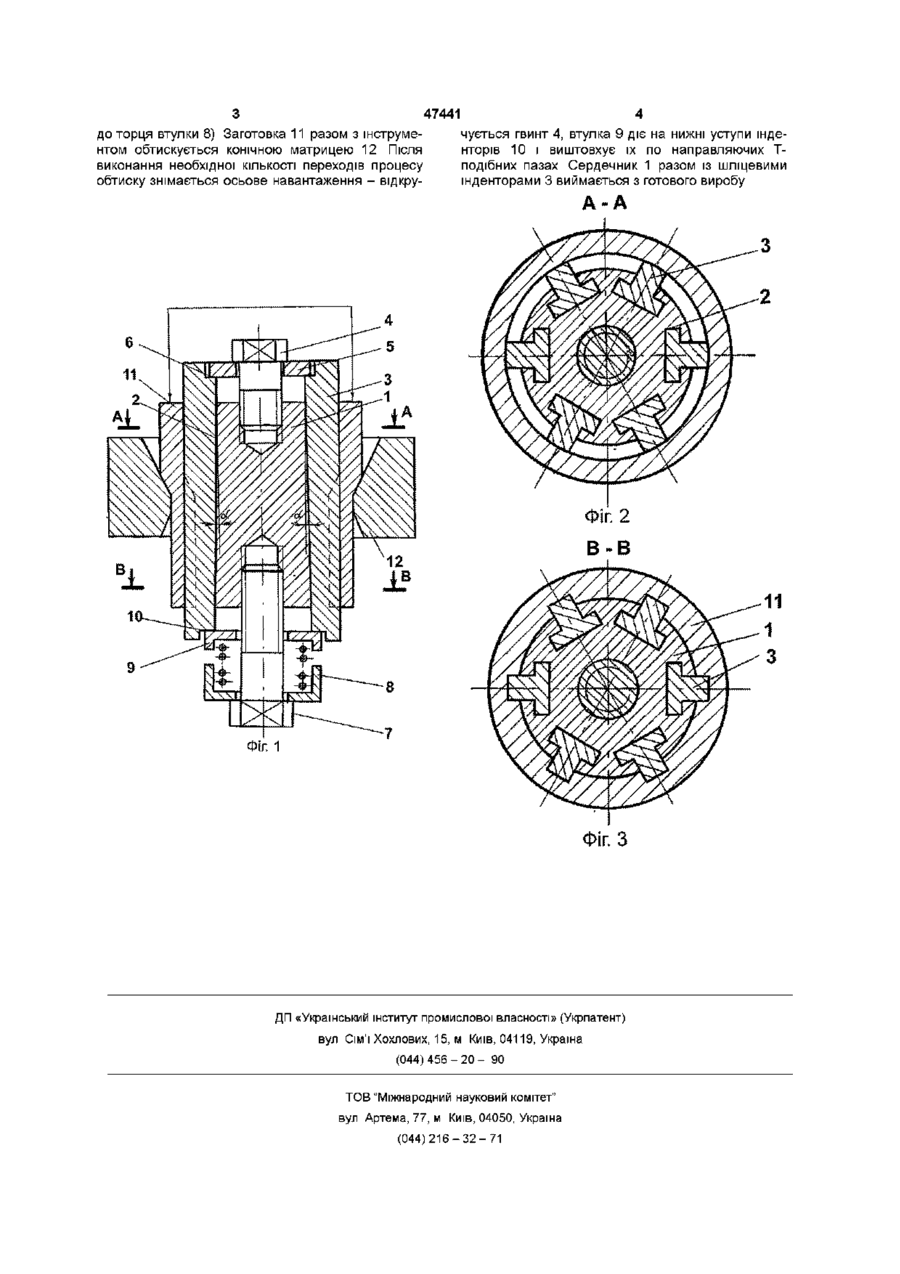

Інструмент для виготовлення шліцевих канавок на внутрішніх поверхнях втулок, що містить осердя, в якому виконані поздовжні пази, який відрізняється тим, що пази виконані Т-подібними і в них вставлені шліцеві індентори з можливістю регулювання їх положення в осьовому і радіальному напрямках дальшим використанням того ж осердя Підвищення продуктивності процесу досягається тим, що після обтиску втулки матрицею по всій довжині інструмент може бути видаленим без операції випресовки Для цього достатньо відпустити регулювальний гвинт Піджимна втулка, діючи на нижні уступи інденторів, виштовхне їх по Тподібних пазах, що дозволить вийняти сердечник разом із шліцевими інденторами з готового виробу На фіг 1 показано інструмент для виготовлення ШЛІЦІВ, на фіг 2 - перетин А-А фіг 1, на фіг 3 перетин В-В фіг 1 Інструмент складається з сердечника 1, вздовж якого виконані Т-подібні пази 2 під однаковими кутами а до осі сердечника В пазах 2 сердечника 1 розташовані з можливістю переміщення регульовані шліцеві індентори 3 КІЛЬКІСТЬ інденторів і ВІДПОВІДНО пазів може бути різною в залежності від технологічної необхідності У верхній торцевій частині осердя виконано з'єднання, що включає регулювальний гвинт 4, який через натискуючий диск 5 контактує з верхніми уступами інденторів 6 У нижній частині осердя гвинт 7 діє на підпружинену втулку 8 Зусилля піджиму через втулку 9 передається на нижні уступи інденторів 10 [нструмент працює таким чином Оправка в зібраному вигляді шліфується по поверхні шліцевих інденторів 3 і поміщується всередину трубної заготовки 11 Поворотом гвинта 4 осьове навантаження через натискуючий диск 5 передається на шліцеві індентори, які переміщуються в осьовому і радіальному напрямках до необхідної величини (торець втулки 9 дотикається О 47441 до торця втулки 8) Заготовка 11 разом з інструментом обтискується конічною матрицею 12 Після виконання необхідної КІЛЬКОСТІ переходів процесу обтиску знімається осьове навантаження - відкру чується гвинт 4, втулка 9 діє на нижні уступи інденторів 10 і виштовхує їх по направляючих Тподібних пазах Сердечник 1 разом із шліцевими інденторами 3 виймається з готового виробу Фіг, 1 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Назва патенту англійськоюInstrument for making spline grooves at inner surfaces of bushings
Автори англійськоюLiubin Mykola Volodymyrovych
Назва патенту російськоюИнструмент для изготовления шлицевых канавок на внутренних поверхностях втулок
Автори російськоюЛюбин Николай Владимирович
МПК / Мітки
МПК: B21D 41/00
Мітки: втулок, шліцевих, поверхнях, виготовлення, інструмент, внутрішніх, канавок
