Ізолюючий кисневий дихальний апарат

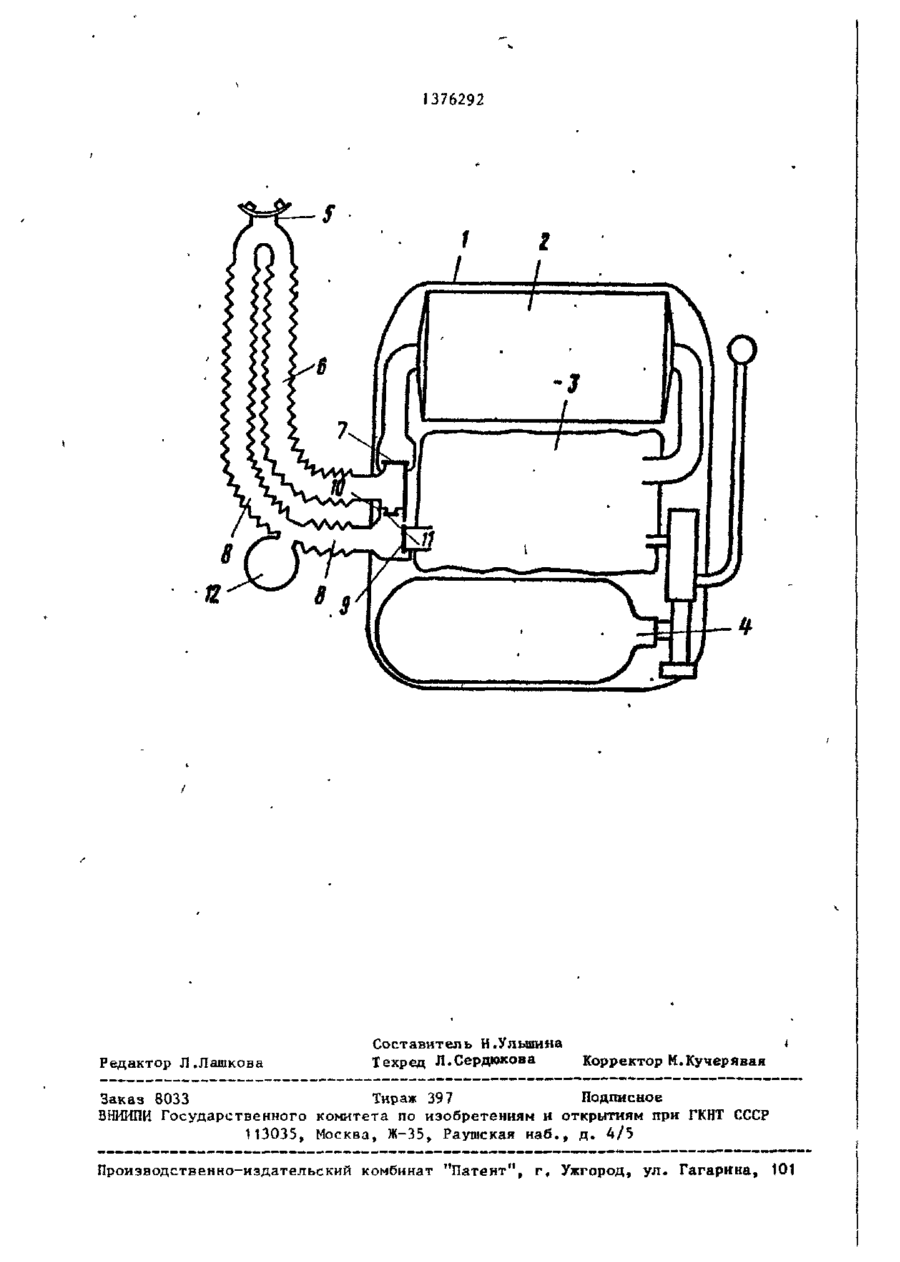

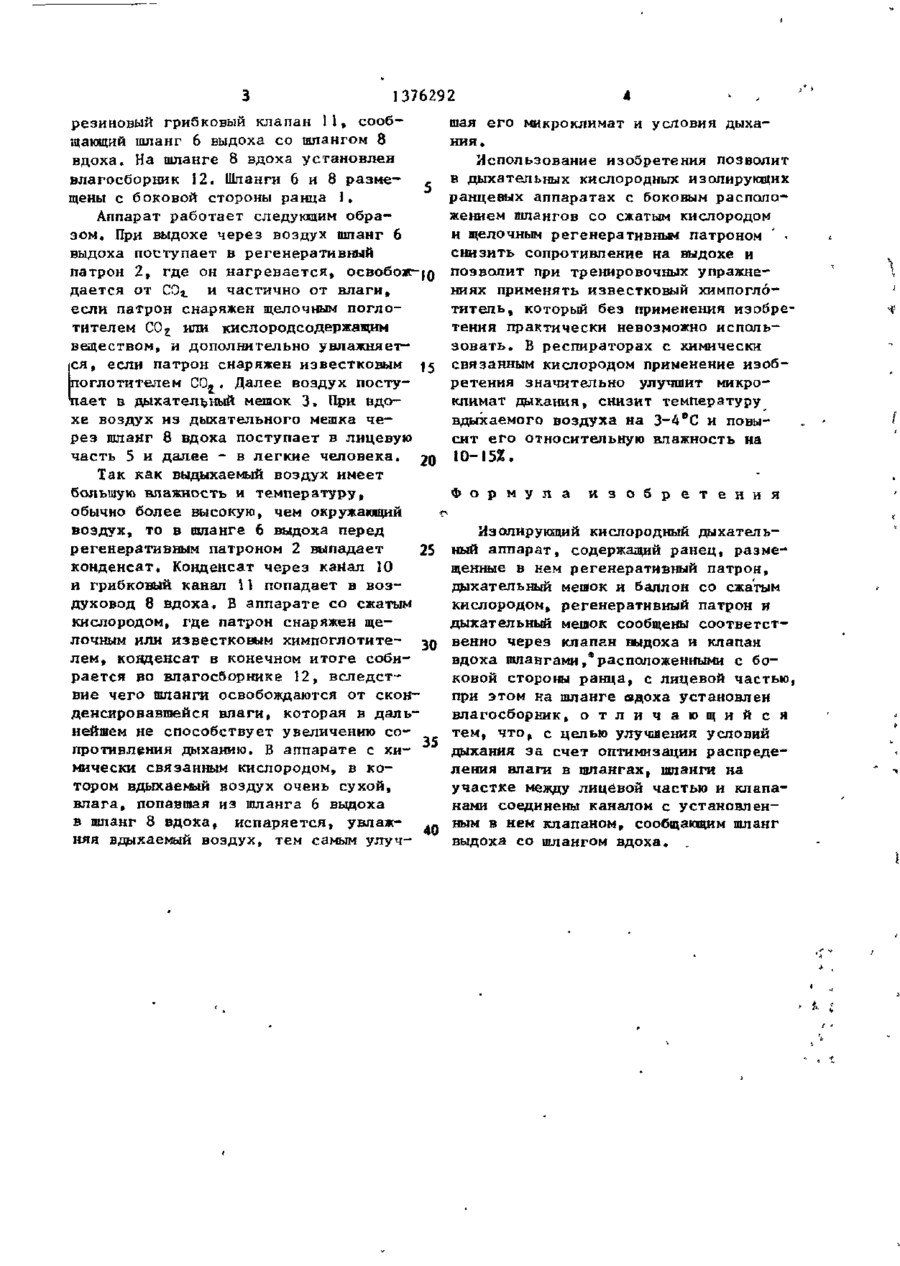

Изобретение относится к устройс т в а м д л я защиты о р г а н о в дыхания в н е п р и г о д н о й д л я дыхания а т м о с ф е р е и предназначено для использования в у г о л ь н о й и д р у г и х о т р а с л я х промыш ленности при ликвидации аварий. Целью изобретения является улучшение дыхания путем оптимизации распределения влаги в шлангах. Дыхательный аппарат содержит ранец 1, размещенные в нем регенеративный патрон 2t дыхательный мешок 3, кислородный баллон 4. Лицевая часть 5 сообщена шлангом 6 выдоха через клапан 7 выдоха с регенеративным патроном 2, а шлангом 8 вдоха через клапан 9 вдоха с дыхательным мешком 3. Шланги 6 и 8 соединены между собой каналом 10 с установленным в нем клапаном I 1 , сообщающим шланг 6 выдоха со шлангом 8 вдоха. На шланге 8 вдоха установлен влагосборник, Шланги 6 и 8 размещены с боковой стороны ранца 1, Использование респиратора улучшает микроклимат дыхания, снижает температуру вдыхаемого воздуха и повышает его относительную влажность. 1 ил. 03 Изобретение относится к устройствам для защиты органов дыхания человека в непригодной для дыхания атмосфере, а именно к кислородным изолирующим дыхательным аппаратам, в частности с боковым расположением шлан^ гов, и может быть использовано в угольной и других отраслях промышленности при ликвидации аварий. Целью изобретения является улучшение условий дыхания за счет оптимизации распределения влаги в штангах дыхательного аппарата. На чертеже изображен дыхательный аппар ат, общий вид. Аппарат содержит ранец 1,' в котот ром размещены регенеративный патрон 2, дыхательный мешок 3, источник кислорода в виде баллона 4 с кислородраспределительной системой. Лицевая часть 5 сообщена шлангом 6 выдоха через клапан 7 выдоха с регенеративным патроном 2, а шлангом 8 вдоха через клапан 9 вдоха с дыхательным мешком. Шланги 6 и 8 соединены между собой каналом 10, в котором установлен N3 СО 1376292 резиновый грибковый клапан 11, сообщающий шланг 6 выдоха со шлангом 8 вдоха. На шланге 8 вдоха установлен влагосборник 12. Шланги 6 и 8 размещены с боковой стороны ранца I, Аппарат работает следующим образом. При выдохе через воздух шланг 6 выдоха поступает в регенеративный патрон 2, где он нагревается, освобож-|ф дается от СО», и частично от влаги, если патрон снаряжен щелочным поглотителем С 0 г или кислородсодержащим веществом, и дополнительно увлажняет|ся, если патрон снаряжен известковым поглотителем СО,. Далее воздух поступает в дыхательный мешок 3. При вдохе воздух из дыхательного мешка через шланг 8 вдоха поступает в лицевую часть 5 и далее - в легкие человека. 20 Так как выдыхаемый воздух имеет большую влажность и температуру, обычно более высокую, чем окружающий воздух, то в шланге 6 выдоха перед регенеративным патроном 2 выпадает 25 конденсат. Конденсат через канал 10 и грибковый канал \1 попадает в воздуховод 8 вдоха, В аппарате со сжатым кислородом, где патрон снаряжен щелочным или известковым химпоглотителем, конденсат в конечном итоге соби- 30 рается во влагосборнике 12, вследствие чего шланги освобождаются от сконденсировавшейся влаги, которая в дальнейшем не способствует увеличению сопротивления дыханию. В аппарате с хи- 35 мически связанным кислородом, в котором вдыхаемый воздух очень сухой, влага, попавшая из шланга 6 выдоха в шланг 8 вдоха, испаряется, увлажняя вдыхаемый воздух, тем самым улуч- 40 шая его микроклимат и условия дыхания. Использование изобретения позволит в дыхательных кислородных изолирующих ранцевых аппаратах с боковым расположением шлангов со сжатым кислородом и щелочным регенеративным патроном ' снизить сопротивление на выдохе и позволит при тренировочных упражне ниях применять известковый химпоглотитель, который без применения изобретения практически невозможно использовать. В респираторах с химически связанным кислородом применение изобретения значительно улучшит микроклимат дыхания, снизит температуру вдыхаемого воздуха на 3-4вС и повысит его относительную влажность на 10-15%. Ф о р м у л а и з о б р е т е н и я Изолирующий кислородный дыхательный аппарат, содержащий ранец, размещенные в нем регенеративный патрон, дыхательный мешок и баллон со сжатым кислородом, регенеративный патрон и дыхательный мешок сообщены соответственно через клапан выдоха и клапан вдоха шлангами,*расположенными с боковой стороны ранца, с лицевой частью, при этом на шланге вдоха установлен влагосборник, о т л и ч а ю щ и й с я тем, что, с целью улучшения условий дыхания за счет оптимизации распределения влаги в шлангах, шланги на участке между лицевой частью и клапанами соединены каналом с установленным в нем клапаном, сообщающим шланг выдоха со шлангом вдоха. 376292 Редактор Л ..Пашкова Составитель Н.Ульшина Техред Л.Сердюкова ( Корректор К.Кучерявая Заказ 8033 Тираж 397 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101
