Охолоджувач рециркулюючих газів
Номер патенту: 47536
Опубліковано: 10.02.2010
Автори: Косенко Володимир Іванович, Орлов Владислав Андрійович
Формула / Реферат
1. Охолоджувач рециркулюючих газів, що містить корпус з вхідним і вихідним колекторами, патрубки, що підводять та відводять міжтрубне середовище, розміщений усередині корпусу пучок труб, закріплений в трубних решітках, і розташовані в міжтрубному просторі поперечні сегментні перегородки з отворами під труби, який відрізняється тим, що поперечні сегментні перегородки встановлені в корпусі під кутом відносно вертикальної осі корпусу, з чергуванням додатного і від'ємного кутового відхилення.
2. Охолоджувач рециркулюючих газів за п. 1, який відрізняється тим, що кут нахилу поперечних сегментних перегородок відносно вертикальної осі корпусу знаходиться в межах від 10° до 30°.
Текст

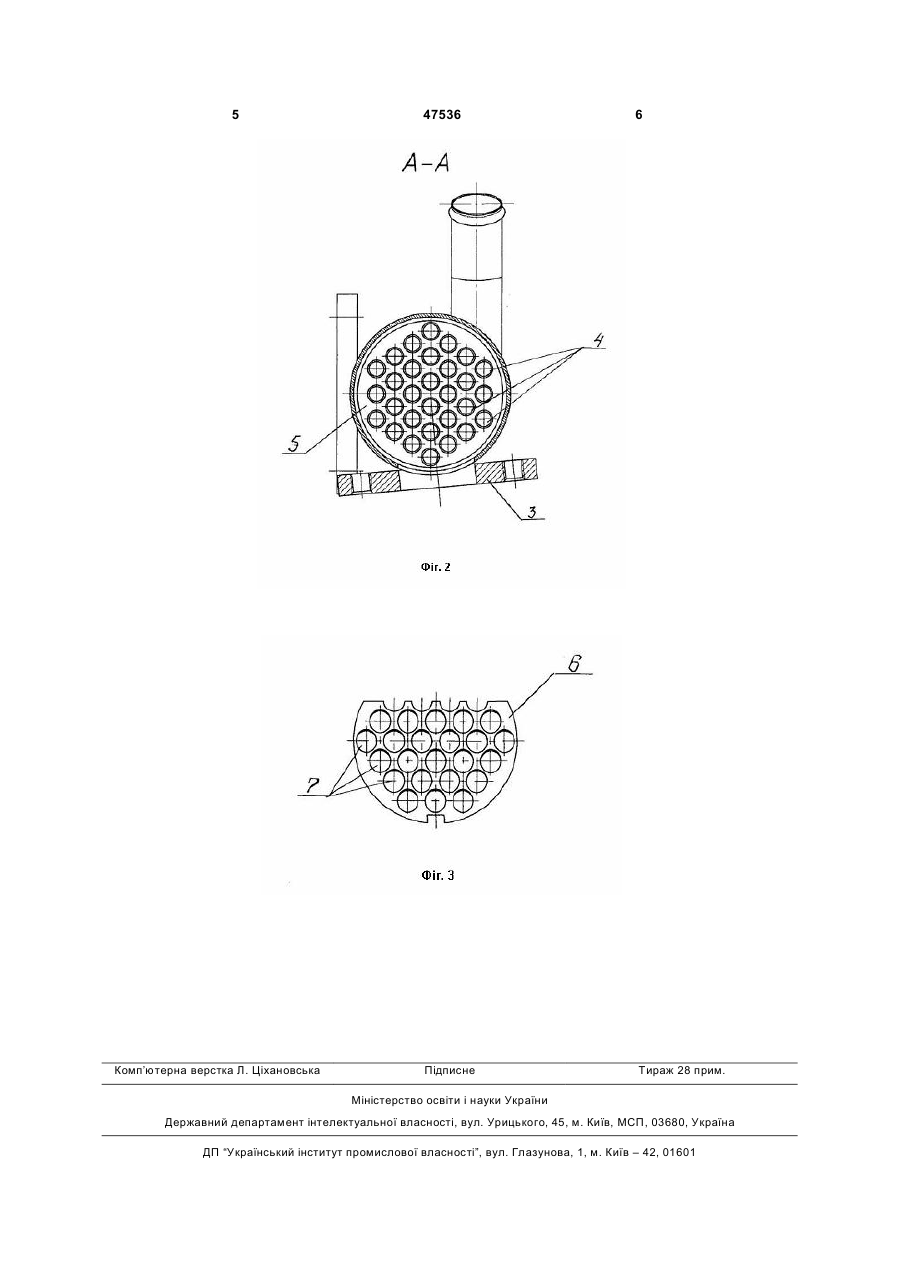

1. Охолоджувач рециркулюючих газів, що містить корпус з вхідним і вихідним колекторами, патрубки, що підводять та відводять міжтрубне середовище, розміщений усередині корпусу пучок труб, 3 перегородки. Охолоджувач рециркулюючих газів містить корпус 1 з вхідним і вихідним колекторами 2 і 3 відповідно, розміщений в ньому пучок труб 4, які закріплені в трубних решітках 5. Під кутом в міжтрубному просторі розташовані поперечні сегментні перегородки 6, які виконані у вигляді зрізаного еліпса з отворами 7 еліпсовидної форми для труб 4. До корпусу 1 приєднані патрубки 8, 9, що підводять і відводять міжтрубне середовище відповідно. Охолоджувач рециркулюючих газів працює таким чином. Газ через вхідний колектор 2 поступає в пучок труб 4, протікає по них, обмінюючись теплом з міжтрубним середовищем і через вихідний 47536 4 колектор 3 відводиться з охолоджувача рециркулюючих газів. Міжтрубне середовище входить в патрубок 8, що підводить міжтрубне середовище, проходить між трубами 4, корпусом 1 і виходить через патрубок 9, що відводить міжтрубне середовище. При цьому, встановлені під кутом до вертикальної вісі охолоджувача рециркулюючих газів поперечні сегментні перегородки 6 змінюють його напрям і швидкість, утворюючи зони зі зменшеною та збільшеною швидкістю руху міжтрубного середовища. Пропонована конструкція охолоджувача рециркулюючих газів забезпечує інтенсифікацію теплообміну, що підвищує не лише ефективність його роботи, але і ККД дизельного двигуна в цілому. 5 Комп’ютерна верстка Л. Ціхановська 47536 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCooler of re-circulating gases
Автори англійськоюKosenko Volodymyr Ivanovych, Orlov Vladyslav Andriiovych
Назва патенту російськоюОхладитель рециркулирующих газов
Автори російськоюКосенко Владимир Иванович, Орлов Владислав Андреевич
МПК / Мітки
МПК: F28D 7/00
Мітки: рециркулюючих, охолоджувач, газів
