Гіротропний охолоджувач

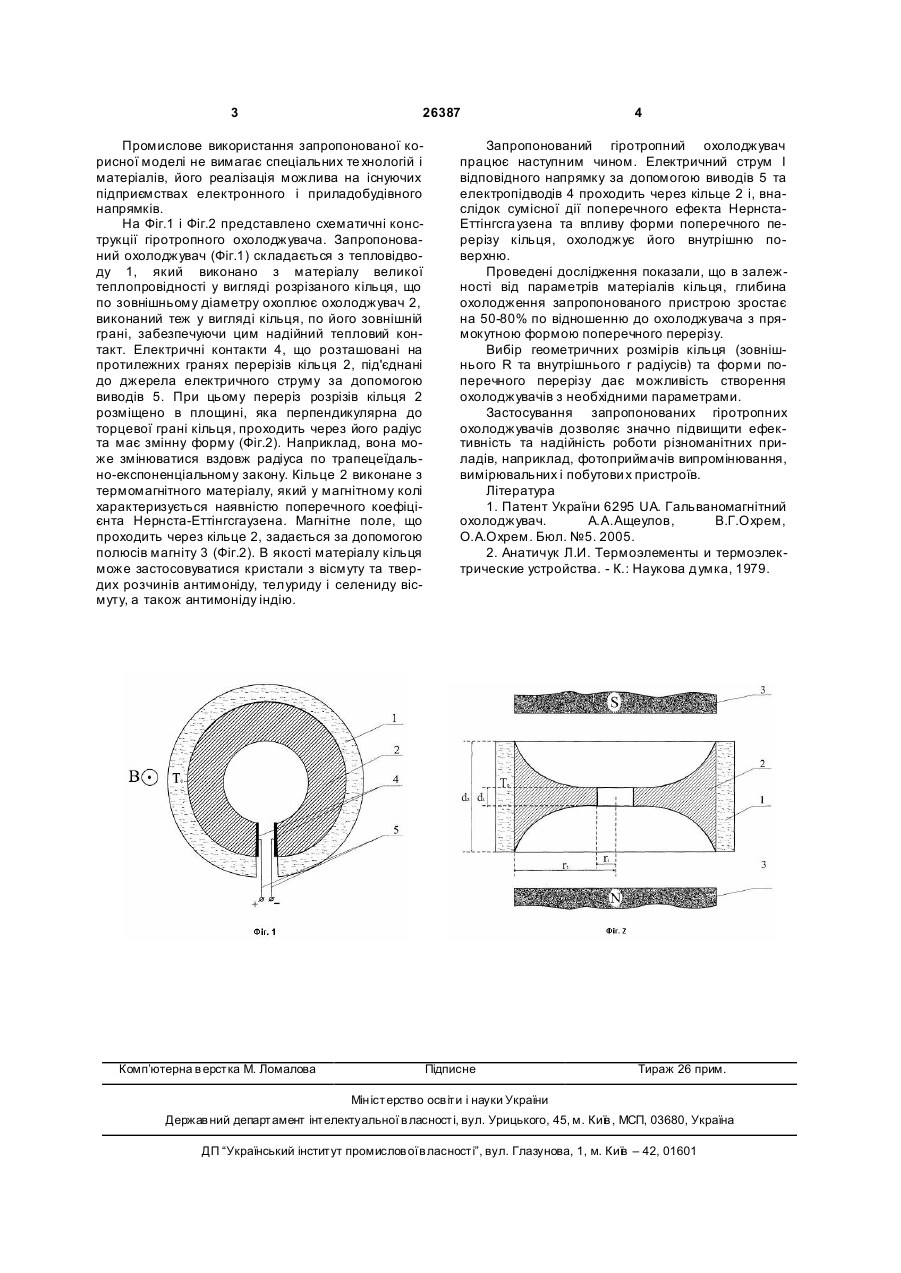

1. Гіротропний охолоджувач, що містить тепловідвід та робоче тіло у вигляді кільця з розрізами, які містять під'єднані до джерела електричного струму електричні контакти, робоче тіло виконано з термомагнітного матеріалу, який у магнітному 3 26387 Промислове використання запропонованої корисної моделі не вимагає спеціальних те хнологій і матеріалів, його реалізація можлива на існуючих підприємствах електронного і приладобудівного напрямків. На Фіг.1 і Фіг.2 представлено схематичні конструкції гіротропного охолоджувача. Запропонований охолоджувач (Фіг.1) складається з тепловідводу 1, який виконано з матеріалу великої теплопровідності у вигляді розрізаного кільця, що по зовнішньому діаметру охоплює охолоджувач 2, виконаний теж у вигляді кільця, по його зовнішній грані, забезпечуючи цим надійний тепловий контакт. Електричні контакти 4, що розташовані на протилежних гранях перерізів кільця 2, під'єднані до джерела електричного струму за допомогою виводів 5. При цьому переріз розрізів кільця 2 розміщено в площині, яка перпендикулярна до торцевої грані кільця, проходить через його радіус та має змінну форму (Фіг.2). Наприклад, вона може змінюватися вздовж радіуса по трапецеїдально-експоненціальному закону. Кільце 2 виконане з термомагнітного матеріалу, який у магнітному колі характеризується наявністю поперечного коефіцієнта Нернста-Еттінгсгаузена. Магнітне поле, що проходить через кільце 2, задається за допомогою полюсів магніту 3 (Фіг.2). В якості матеріалу кільця може застосовуватися кристали з вісмуту та твердих розчинів антимоніду, телуриду і селениду вісмуту, а також антимоніду індію. Комп’ютерна в ерстка М. Ломалова 4 Запропонований гіротропний охолоджувач працює наступним чином. Електричний струм І відповідного напрямку за допомогою виводів 5 та електропідводів 4 проходить через кільце 2 і, внаслідок сумісної дії поперечного ефекта НернстаЕттінгсга узена та впливу форми поперечного перерізу кільця, охолоджує його внутрішню поверхню. Проведені дослідження показали, що в залежності від параметрів матеріалів кільця, глибина охолодження запропонованого пристрою зростає на 50-80% по відношенню до охолоджувача з прямокутною формою поперечного перерізу. Вибір геометричних розмірів кільця (зовнішнього R та внутрішнього r радіусів) та форми поперечного перерізу дає можливість створення охолоджувачів з необхідними параметрами. Застосування запропонованих гіротропних охолоджувачів дозволяє значно підвищити ефективність та надійність роботи різноманітних приладів, наприклад, фотоприймачів випромінювання, вимірювальних і побутови х пристроїв. Література 1. Патент України 6295 UA. Гальваномагнітний охолоджувач. А.А.Ащеулов, В.Г.Охрем, О.А.Охрем. Бюл. №5. 2005. 2. Анатичук Л.И. Термоэлементы и термоэлектрические устройства. - К.: Наукова думка, 1979. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
