Самоочисний фільтр

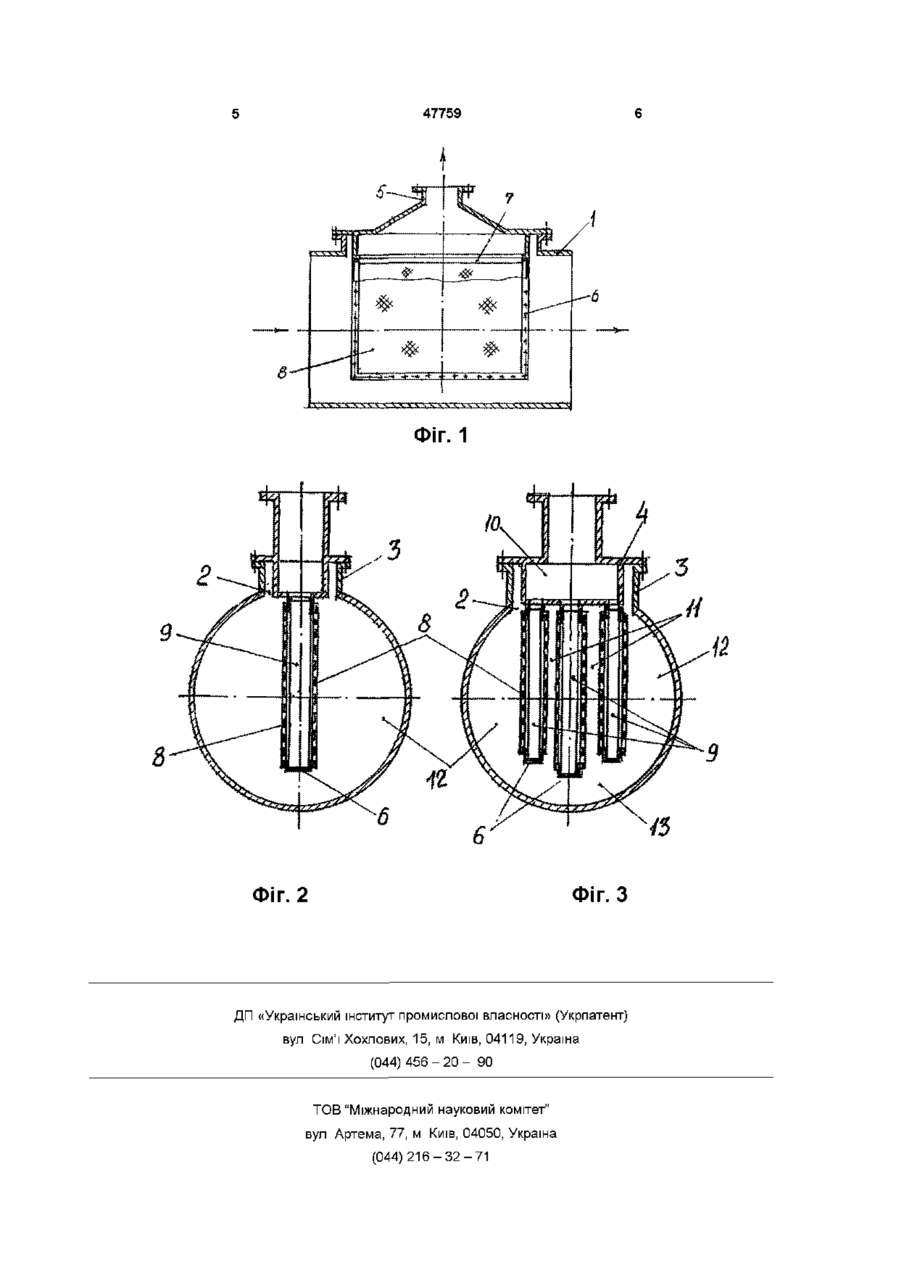

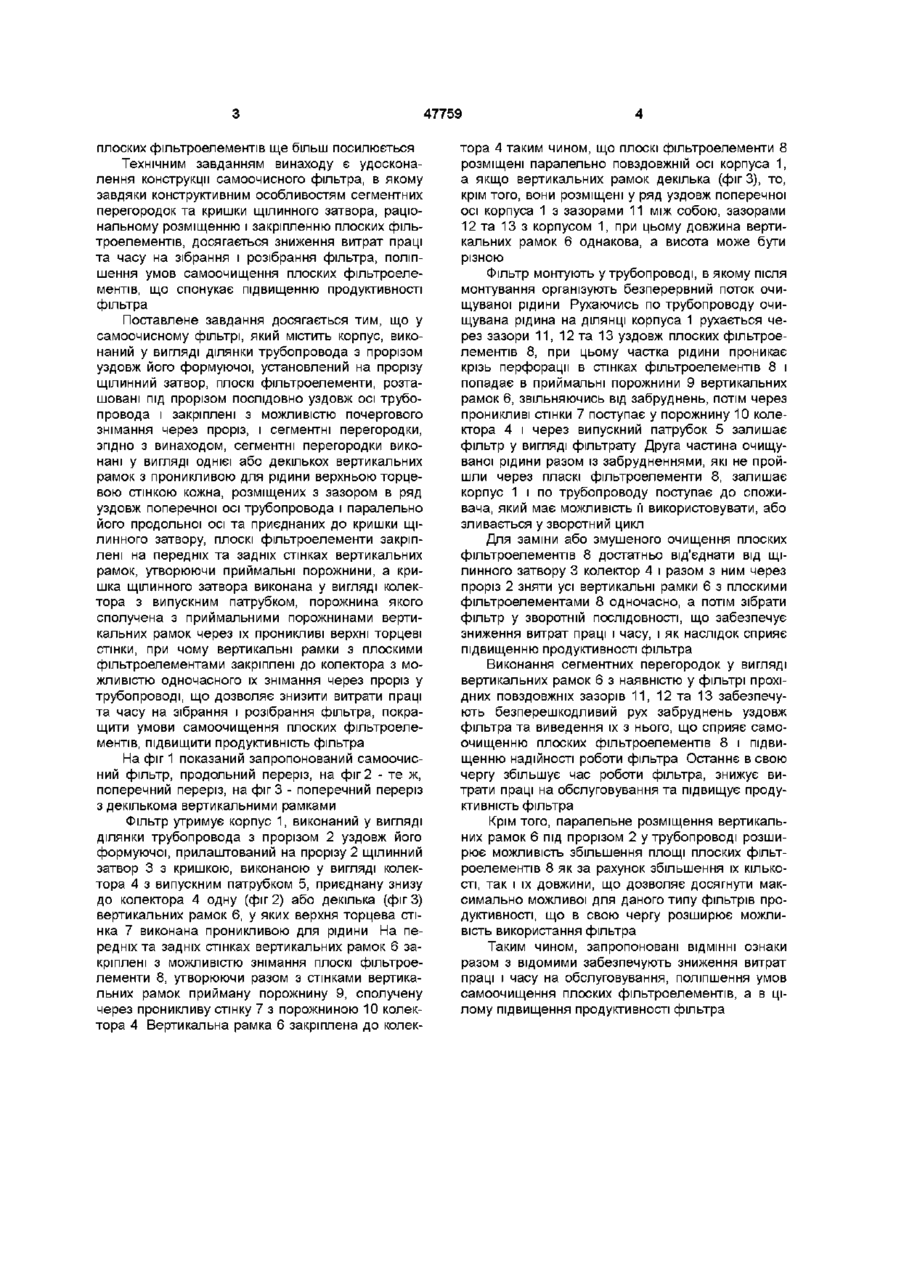

Самоочисний фільтр, який містить корпус, виконаний у вигляді ділянки трубопроводу з прорізом уздовж його формуючої, установлений на прорізі щілинний затвор, плоскі фільтроелементи, розташовані під прорізом послідовно уздовж осі трубопроводу і закріплені з можливістю почергового знімання через проріз, і сегментні перегородки, який відрізняється тим, що сегментні перегородки виконані у вигляді однієї або декількох вертикальних рамок з проникною для рідини верхньою торцевою стінкою кожна, розміщених з зазором в ряд уздовж поперечної осі трубопроводу і паралельно його поздовжній осі та приєднаних до кришки щілинного затвора, плоскі фільтроелементи закріплені на передніх та задніх стінках вертикальних рамок, утворюючи приймальні порожнини, а кришка щілинного затвора виконана у вигляді колектора з випускним патрубком, порожнина якого сполучена з приймальними порожнинами вертикальних рамок через їх проникні верхні торцеві стінки, причому вертикальні рамки з плоскими фільтроелементами закріплені до колектора з можливістю одночасного їх знімання через проріз у трубопроводі Винахід відноситься до пристроїв для очищення рідини від механічних домішок і може бути використаним в галузях, які використовують у виробництві високопотужні потоки рідини у трубопроводах Відомий самоочисний фільтр, який містить корпус у вигляді ділянки трубопровода, в якому установлений фільтроелемент, маючий форму конічної фільтрувальної перегородки, і патрубки для відведення забруднень (Патент Франции, з № 2594044, МКИ В 01 Д 29/10, 35/02, 35/16, опубл в РЖ "Изобретения стран мира", № 7, с 38, 1988) Недолік відомого фільтра утому, що у випадку необхідності заміни фільтроелемента або його непередбаченого очищення від забруднень, потрібне повне демонтування трубопровода на цьому участку, що при значних діаметрах трубопровода призводить до значних витрат праці і часу, що в свою чергу не дозволяє досягнути достатньої продуктивності фільтра Є відомим також самоочисний фільтр, який містить корпус у вигляді ділянки трубопровода та установлений у корпусі перпендикулярно осі трубопровода з можливістю обертання фільтроелемента з випускним патрубком (Авт свид СССР № 1535591, МКИ В 01 Д 35/02, опубл БИ № 2, 1990) Недолік цього фільтра полягає в його недостатній продуктивності, обумовлений циліндричною формою фільтроелемента, яка обмежує розвиток площі фільтроелемента у порівнянні з площею поперечного перерізу трубопровода Крім того потрібні енергетичні витрати на обертання фільтроелемента Найбільш близьким до запропонованого винаходу за технічною сутністю є фільтр для очищення рідини, який містить корпус, виконаний у вигляді ділянки трубопровода з прорізом уздовж його формуючої, приладнаний на прорізу щілинний затвор, плоскі фільтроелементи, розташовані під прорізом послідовно уздовж осі трубопровода і закріплені з можливістю почергового знімання через проріз, і сегментні перегородки (Авт свид СССР № 1611393, МКИ В 01 Д 35/02 опубл № 45, 1990) Недолік відомого фільтра полягає в значних витратах часу і праці при необхідності заміни плоских фільтроелементів або їх очищення від забруднень, що не дозволяє забезпечити достатню продуктивність І визвано це почерговою заміною плоских фільтроелементів через проріз у трубопроводі А якщо взяти до уваги, що у винаході не розкрита сутність віддалення забруднень, накопичених перед другою по ходу рідини сегментної перегородки, то проблема заміни або очищення ю 47759 плоских фільтроелементів ще більш посилюється Технічним завданням винаходу є удосконалення конструкції самоочисного фільтра, в якому завдяки конструктивним особливостям сегментних перегородок та кришки щілинного затвора, раціональному розміщенню і закріпленню плоских фільтроелементів, досягається зниження витрат праці та часу на зібрання і розібрання фільтра, поліпшення умов самоочищення плоских фільтроелементів, що спонукає підвищенню продуктивності фільтра Поставлене завдання досягається тим, що у самоочисному фільтрі, який містить корпус, виконаний у вигляді ділянки трубопровода з прорізом уздовж його формуючої, установлений на прорізу щілинний затвор, плоскі фільтроелементи, розташовані під прорізом послідовно уздовж осі трубопровода і закріплені з можливістю почергового знімання через проріз, і сегментні перегородки, згідно з винаходом, сегментні перегородки виконані у вигляді однієї або декількох вертикальних рамок з проникливою для рідини верхньою торцевою стінкою кожна, розміщених з зазором в ряд уздовж поперечної осі трубопровода і паралельно його продольної осі та приєднаних до кришки щілинного затвору, плоскі фільтроелементи закріплені на передніх та задніх стінках вертикальних рамок, утворюючи приймальні порожнини, а кришка щілинного затвора виконана у вигляді колектора з випускним патрубком, порожнина якого сполучена з приймальними порожнинами вертикальних рамок через їх проникливі верхні торцеві стінки, при чому вертикальні рамки з плоскими фільтроелементами закріплені до колектора з можливістю одночасного їх знімання через проріз у трубопроводі, що дозволяє знизити витрати праці та часу на зібрання і розібрання фільтра, покращити умови самоочищення плоских фільтроелементів, підвищити продуктивність фільтра На фіг 1 показаний запропонований самоочисний фільтр, продольний переріз, на фіг 2 - те ж, поперечний переріз, на фіг 3 - поперечний переріз з декількома вертикальними рамками Фільтр утримує корпус 1, виконаний у вигляді ділянки трубопровода з прорізом 2 уздовж його формуючої, прилаштований на прорізу 2 щілинний затвор 3 з кришкою, виконаною у вигляді колектора 4 з випускним патрубком 5, приєднану знизу до колектора 4 одну (фіг 2) або декілька (фіг 3) вертикальних рамок 6, у яких верхня торцева стінка 7 виконана проникливою для рідини На передніх та задніх стінках вертикальних рамок 6 закріплені з можливістю знімання плоскі фільтроелементи 8, утворюючи разом з стінками вертикальних рамок прийману порожнину 9, сполучену через проникливу стінку 7 з порожниною 10 колектора 4 Вертикальна рамка 6 закріплена до колек тора 4 таким чином, що плоскі фільтроелементи 8 розміщені паралельно повздовжній осі корпуса 1, а якщо вертикальних рамок декілька (фіг 3), то, крім того, вони розміщені у ряд уздовж поперечної осі корпуса 1 з зазорами 11 між собою, зазорами 12 та 13 з корпусом 1, при цьому довжина вертикальних рамок 6 однакова, а висота може бути різною Фільтр монтують у трубопроводі, в якому після монтування організують безперервний поток очищуваної рідини Рухаючись по трубопроводу очищувана рідина на ДІЛЯНЦІ корпуса 1 рухається через зазори 11, 12 та 13 уздовж плоских фільтроелементів 8, при цьому частка рідини проникає крізь перфорації в стінках фільтроелементів 8 і попадає в приймальні порожнини 9 вертикальних рамок 6, звільняючись від забруднень, потім через проникливі стінки 7 поступає у порожнину 10 колектора 4 і через випускний патрубок 5 залишає фільтр у вигляді фільтрату Друга частина очищуваної рідини разом із забрудненнями, які не пройшли через пласкі фільтроелементи 8, залишає корпус 1 і по трубопроводу поступає до споживача, який має можливість м використовувати, або зливається у зворотний цикл Для заміни або змушеного очищення плоских фільтроелементів 8 достатньо від'єднати від щілинного затвору 3 колектор 4 і разом з ним через проріз 2 зняти усі вертикальні рамки 6 з плоскими фільтроелементами 8 одночасно, а потім зібрати фільтр у зворотній ПОСЛІДОВНОСТІ, що забезпечує зниження витрат праці і часу, і як наслідок сприяє підвищенню продуктивності фільтра Виконання сегментних перегородок у вигляді вертикальних рамок 6 з наявністю у фільтрі прохідних повздовжніх зазорів 11, 12 та 13 забезпечують безперешкодливий рух забруднень уздовж фільтра та виведення їх з нього, що сприяє самоочищенню плоских фільтроелементів 8 і підвищенню надійності роботи фільтра Останнє в свою чергу збільшує час роботи фільтра, знижує витрати праці на обслуговування та підвищує продуктивність фільтра Крім того, паралельне розміщення вертикальних рамок 6 під прорізом 2 у трубопроводі розширює можливість збільшення площі плоских фільтроелементів 8 як за рахунок збільшення їх КІЛЬКОСТІ, так і їх довжини, що дозволяє досягнути максимально можливої для даного типу фільтрів продуктивності, що в свою чергу розширює можливість використання фільтра Таким чином, запропоновані ВІДМІННІ ознаки разом з відомими забезпечують зниження витрат праці і часу на обслуговування, поліпшення умов самоочищення плоских фільтроелементів, а в цілому підвищення продуктивності фільтра 47759 ФІГ. 1 Фіг. З Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
