Самоочисний фільтр

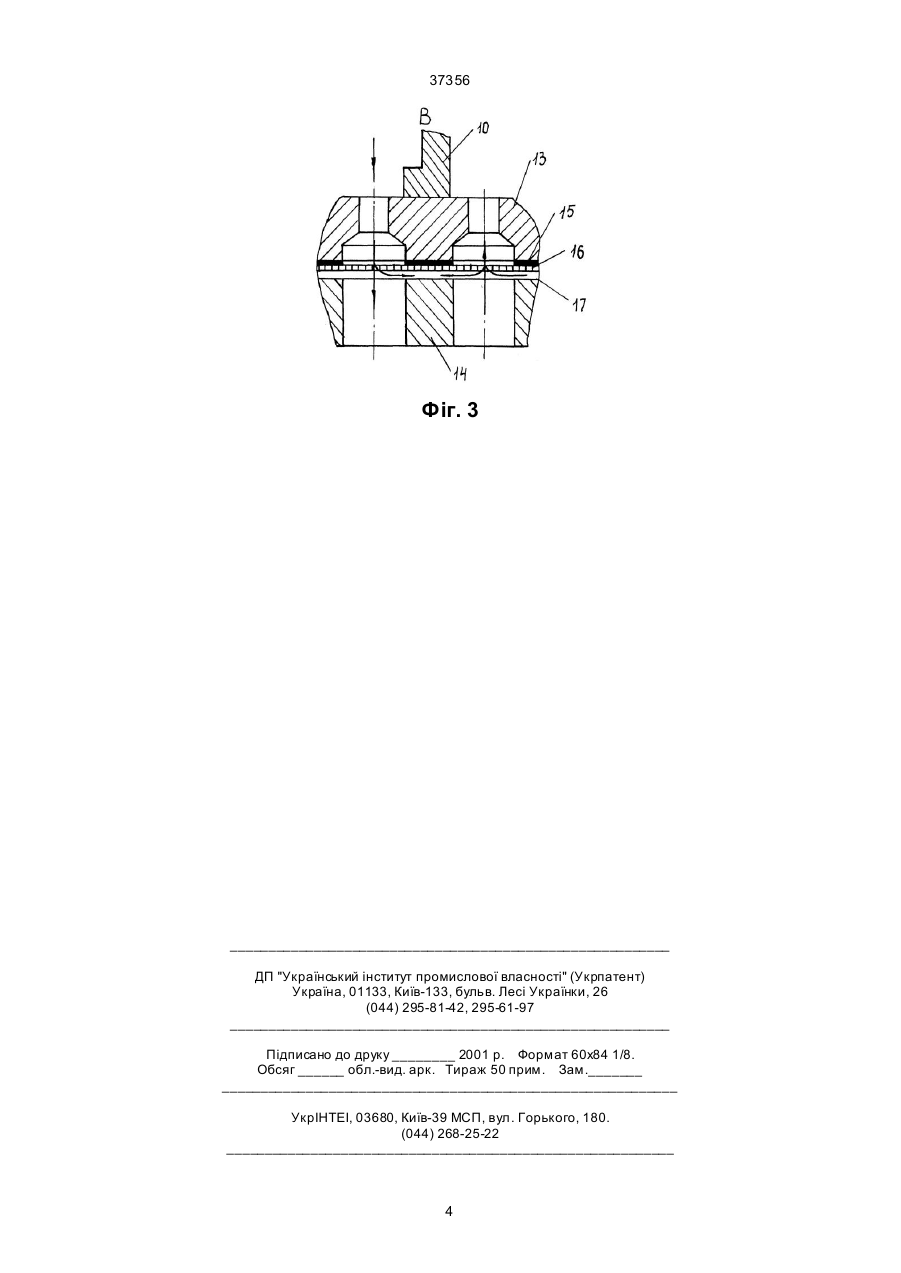

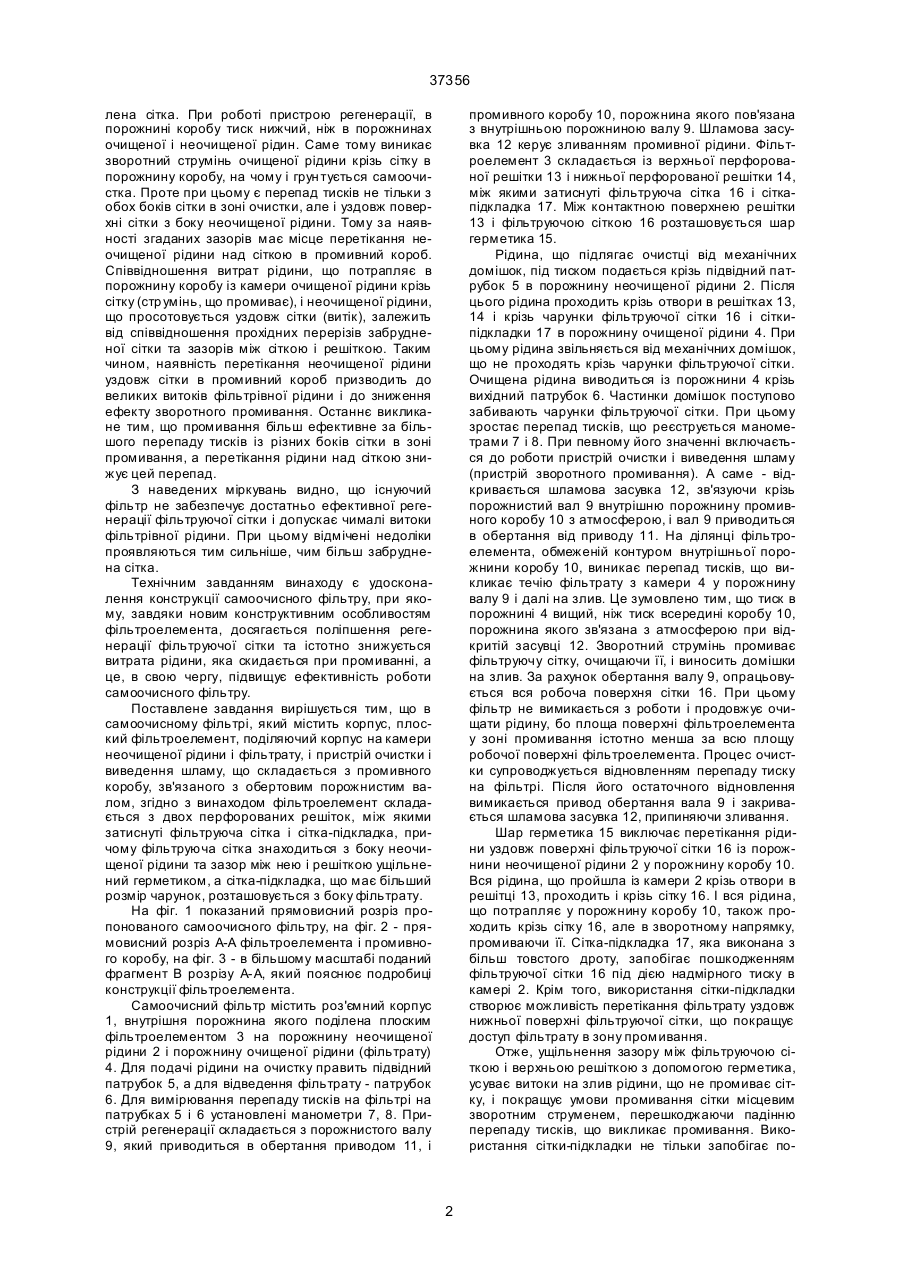

Самоочисний фільтр, який містить корпус, плоский фільтроелемент, що поділяє корпус на камери неочищеної рідини і фільтрату, і пристрій очистки і виведення шламу, що складається із промивного короба, зв'язаного із обертовим порожнистим валом, який відрізняється тим, що фільтроелемент складається з двох перфорованих решіток, між якими затиснуті фільтруюча сітка та сітка - підкладка, причому фільтруюча сітка розташований з боку неочищеної рідини і зазор між нею і решіткою ущільнений герметиком, а сітка підкладка, що має більший розмір чарунок, розташована з боку фільтрату. (19) (21) 98031633 (22) 31.03.1998 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Харитонов Володимир Прохорович, Мочалін Євген Валентинович, Петренко Олександр Володимирович, Янковський Микола Андрійович, Рєпухов Юрій Володимирович (73) Харитонов Володимир Прохорович, Мочалін Євген Валентинович, Петренко Олександр Володимирович, Янковський Микола Андрійович, Рєпухов Юрій Володимирович 37356 лена сітка. При роботі пристрою регенерації, в порожнині коробу тиск нижчий, ніж в порожнинах очищеної і неочищеної рідин. Саме тому виникає зворотний струмінь очищеної рідини крізь сітку в порожнину коробу, на чому і грун тується самоочистка. Проте при цьому є перепад тисків не тільки з обох боків сітки в зоні очистки, але і уздовж поверхні сітки з боку неочищеної рідини. Тому за наявності згаданих зазорів має місце перетікання неочищеної рідини над сіткою в промивний короб. Співвідношення витрат рідини, що потрапляє в порожнину коробу із камери очищеної рідини крізь сітку (стр умінь, що промиває), і неочищеної рідини, що просотовується уздовж сітки (витік), залежить від співвідношення прохідних перерізів забрудненої сітки та зазорів між сіткою і решіткою. Таким чином, наявність перетікання неочищеної рідини уздовж сітки в промивний короб призводить до великих витоків фільтрівної рідини і до зниження ефекту зворотного промивання. Останнє викликане тим, що промивання більш ефективне за більшого перепаду тисків із різних боків сітки в зоні промивання, а перетікання рідини над сіткою знижує цей перепад. З наведених міркувань видно, що існуючий фільтр не забезпечує достатньо ефективної регенерації фільтруючої сітки і допускає чималі витоки фільтрівної рідини. При цьому відмічені недоліки проявляються тим сильніше, чим більш забруднена сітка. Технічним завданням винаходу є удосконалення конструкції самоочисного фільтру, при якому, завдяки новим конструктивним особливостям фільтроелемента, досягається поліпшення регенерації фільтруючої сітки та істотно знижується витрата рідини, яка скидається при промиванні, а це, в свою чергу, підвищує ефективність роботи самоочисного фільтру. Поставлене завдання вирішується тим, що в самоочисному фільтрі, який містить корпус, плоский фільтроелемент, поділяючий корпус на камери неочищеної рідини і фільтрату, і пристрій очистки і виведення шламу, що складається з промивного коробу, зв'язаного з обертовим порожнистим валом, згідно з винаходом фільтроелемент складається з двох перфорованих решіток, між якими затиснуті фільтруюча сітка і сітка-підкладка, причому фільтруюча сітка знаходиться з боку неочищеної рідини та зазор між нею і решіткою ущільнений герметиком, а сітка-підкладка, що має більший розмір чарунок, розташовується з боку фільтрату. На фіг. 1 показаний прямовисний розріз пропонованого самоочисного фільтру, на фіг. 2 - прямовисний розріз А-А фільтроелемента і промивного коробу, на фіг. 3 - в більшому масштабі поданий фрагмент В розрізу А-А, який пояснює подробиці конструкції фільтроелемента. Самоочисний фільтр містить роз'ємний корпус 1, внутрішня порожнина якого поділена плоским фільтроелементом 3 на порожнину неочищеної рідини 2 і порожнину очищеної рідини (фільтрату) 4. Для подачі рідини на очистку править підвідний патрубок 5, а для відведення фільтрату - патрубок 6. Для вимірювання перепаду тисків на фільтрі на патрубках 5 і 6 установлені манометри 7, 8. Пристрій регенерації складається з порожнистого валу 9, який приводиться в обертання приводом 11, і промивного коробу 10, порожнина якого пов'язана з внутрішньою порожниною валу 9. Шламова засувка 12 керує зливанням промивної рідини. Фільтроелемент 3 складається із верхньої перфорованої решітки 13 і нижньої перфорованої решітки 14, між якими затиснуті фільтруюча сітка 16 і сіткапідкладка 17. Між контактною поверхнею решітки 13 і фільтруючою сіткою 16 розташовується шар герметика 15. Рідина, що підлягає очистці від механічних домішок, під тиском подається крізь підвідний патрубок 5 в порожнину неочищеної рідини 2. Після цього рідина проходить крізь отвори в решітках 13, 14 і крізь чарунки фільтруючої сітки 16 і сіткипідкладки 17 в порожнину очищеної рідини 4. При цьому рідина звільняється від механічних домішок, що не проходять крізь чарунки фільтруючої сітки. Очищена рідина виводиться із порожнини 4 крізь вихідний патрубок 6. Частинки домішок поступово забивають чарунки фільтруючої сітки. При цьому зростає перепад тисків, що реєструється манометрами 7 і 8. При певному його значенні включається до роботи пристрій очистки і виведення шламу (пристрій зворотного промивання). А саме - відкривається шламова засувка 12, зв'язуючи крізь порожнистий вал 9 внутрішню порожнину промивного коробу 10 з атмосферою, і вал 9 приводиться в обертання від приводу 11. На ділянці фільтроелемента, обмеженій контуром внутрішньої порожнини коробу 10, виникає перепад тисків, що викликає течію фільтрату з камери 4 у порожнину валу 9 і далі на злив. Це зумовлено тим, що тиск в порожнині 4 вищий, ніж тиск всередині коробу 10, порожнина якого зв'язана з атмосферою при відкритій засувці 12. Зворотний струмінь промиває фільтруючу сітку, очищаючи її, і виносить домішки на злив. За рахунок обертання валу 9, опрацьовується вся робоча поверхня сітки 16. При цьому фільтр не вимикається з роботи і продовжує очищати рідину, бо площа поверхні фільтроелемента у зоні промивання істотно менша за всю площу робочої поверхні фільтроелемента. Процес очистки супроводжується відновленням перепаду тиску на фільтрі. Після його остаточного відновлення вимикається привод обертання вала 9 і закривається шламова засувка 12, припиняючи зливання. Шар герметика 15 виключає перетікання рідини уздовж поверхні фільтруючої сітки 16 із порожнини неочищеної рідини 2 у порожнину коробу 10. Вся рідина, що пройшла із камери 2 крізь отвори в решітці 13, проходить і крізь сітку 16. І вся рідина, що потрапляє у порожнину коробу 10, також проходить крізь сітку 16, але в зворотному напрямку, промиваючи її. Сітка-підкладка 17, яка виконана з більш товстого дроту, запобігає пошкодженням фільтруючої сітки 16 під дією надмірного тиску в камері 2. Крім того, використання сітки-підкладки створює можливість перетікання фільтрату уздовж нижньої поверхні фільтруючої сітки, що покращує доступ фільтрату в зону промивання. Отже, ущільнення зазору між фільтруючою сіткою і верхньою решіткою з допомогою герметика, усуває витоки на злив рідини, що не промиває сітку, і покращує умови промивання сітки місцевим зворотним струменем, перешкоджаючи падінню перепаду тисків, що викликає промивання. Використання сітки-підкладки не тільки запобігає по 2 37356 шкодженням фільтруючої сітки, але й покращує гідродинамічні умови її очистки. Таким чином, запропоновані відмітні ознаки спільно з відомими ознаками конструкції самоочи сного фільтру забезпечують підвищення ефективності роботи самоочисного фільтру. Фіг. 1 Фіг. 2 3 37356 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
