Кулірний еластичний трикотаж

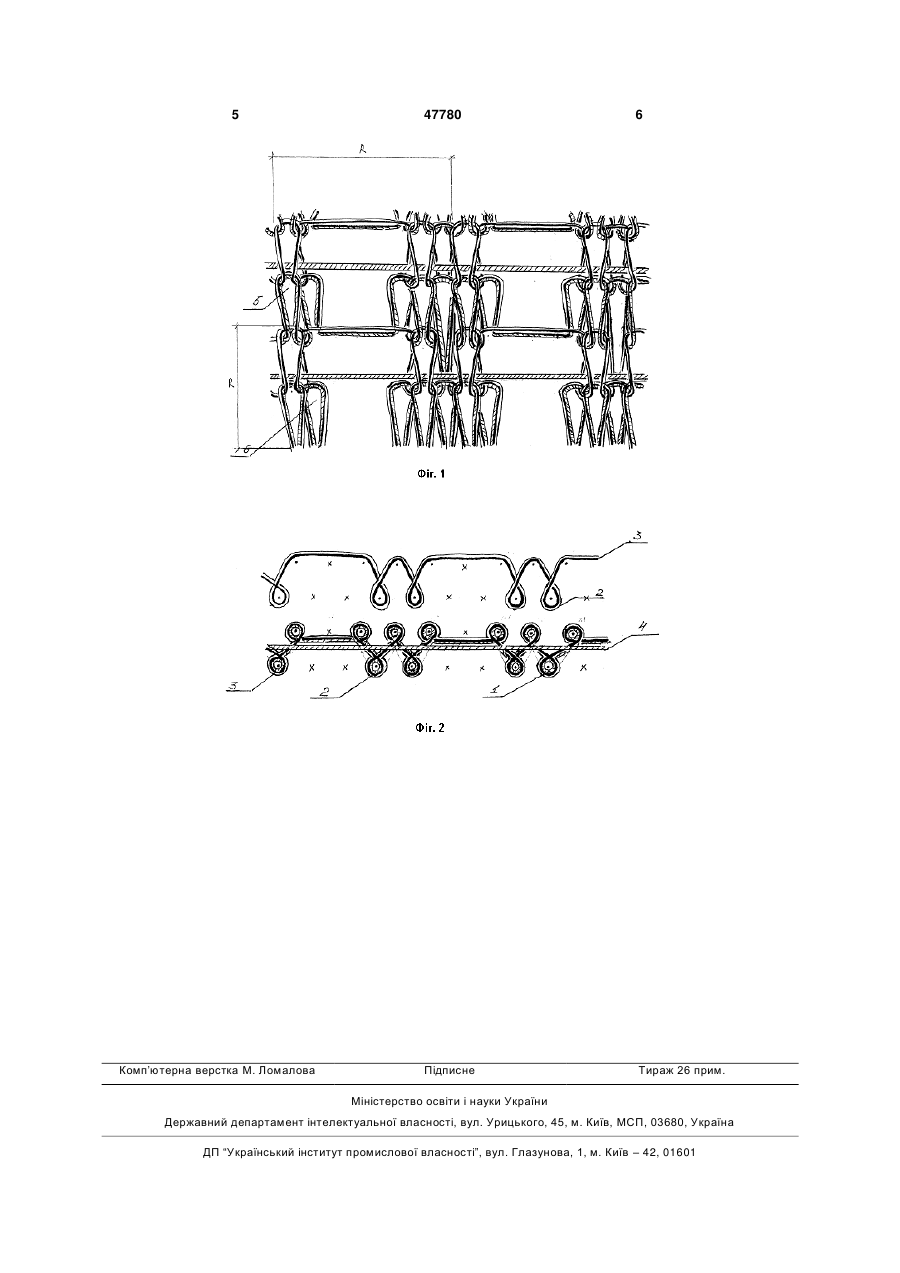

1. Кулірний подвійний еластичний трикотаж, що сформований подвійним еластичним переплетенням, петлі якого вибрані з високорозтяжних та малорозтяжних ниток та розташовані в петельних рядах, що чергуються згідно рапорту, який відрізняється тим, що подвійне еластичне переплетення вибране пресовим та додатково містить поперечні утокові еластомерні нитки, петельні ряди 3 ток, та розташовані в петельних рядах, що чергуються згідно з рапортом, згідно з корисною моделлю, подвійне еластичне переплетення вибрано пресовим, та додатково містить поперечні утокові еластомерні нитки, петельні ряди якого містять петлі гладі та ластику з протяжками на ділянках згідно рапорту, петлі ластику вибрані в непарних петельних рядах платованими, парні петельні ряди додатково містять накиди напівфангу, а поперечні утокові еластомерні нитки розташовані в парних рядах між остовами петель лицьової та зворотної сторін. Доречно, щоб поперечні утокові еластомерні нитки мали лінійну густину, яка в 5-35 раз перевищує лінійну щільність інших ниток, а ділянки протяжок петель гладі в непарних петельних рядах мають довжину, що перевищує довжину протяжок платованих петель ластику, і, відповідно мають довжину, меншу довжини накидів напівфангу в парних петельних рядах. Формування кулірного подвійного еластичного трикотажу пресовим подвійним еластичним переплетенням та додаткове введення поперечних утокових еластомерних ниток дозволяє довгострокове збереження форми та лінійних розмірів виробу та дає можливість збільшити щільність трикотажу. Вибір поперечних утокових еластомерних ниток лінійною густиною, яка в 5-35 раз перевищує лінійну щільність інших ниток забезпечує збільшення розтяжності трикотажу. Доцільно використовувати в якості високоеластичної утокової армовану поліуретанову нитку в урівноваженому стані з двошаровою обкруткою, якщо є необхідність поліпшеної рівномірної структури. Також існує можливість використання неармованої поліуретанової нитки, при збереженні значної частини властивостей, окрім гігієнічних. Для забезпечення повітропроникності необхідно використовувати в якості малорозтяжної нитки пряжі з класу натуральних (бавовна, вовна, льон). Запропонований трикотаж має ділянки, де протяжки петель гладі в непарних петельних рядах мають довжину, яка перевищує довжину протяжок петель ластику, а в парних петельних рядах довжина накидів напівфангу перевищує довжину протяжок петель гладі в непарних петельних рядах згідно рапорту (R). Таке вирішення петельної структури дозволяє забезпечити зменшення жорсткості трикотажу, при збереженні певного рівномірного тиску трикотажу на тіло людини, та збільшення повітропроникності. 47780 4 На Фіг.1 представлено будову кулірного еластичного утокового трикотажу, для наглядності, в розтягнутому стані; на Фіг.2 - графічний запис переплетення. Кулірний подвійний еластичний утоковий трикотаж містить в своїй структурі еластомерну 1, високорозтяжну 2 та малорозтяжну 3 нитки, з яких утворені петлі, а також утокову еластомерну нитку 4. У вільному стані представляє щільний трикотаж, через попереднє видовження утокової еластомерної нитки, у якому петельні стовпчики петель однієї сторони 5 максимально наближені один до одного і перекривають стовпчики петель сторони 6 та в розтягнутому стані мають розріджену структуру, згідно рапорту переплетення. А також створений зовнішній покрив з високорозтяжної 2 та малорозтяжної 3 ниток, з яких утворені петлі через попереднє видовження еластомерної нитки 1. Запропонований трикотаж може бути виготовлений на круглов'язальному устаткуванні з двома голечницями при одночасному прокладанні еластомерної, високорозтяжної та малорозтяжної ниток, з яких утворені петлі. В першій системі в'язання пров'язується непарний петельний ряд, потім виконується прокладання утокової еластомерної нитки 4 між остовами петель лицьової та зворотної сторін трикотажу, кожного петельного ряду, яка має попереднє видовження, згідно технологічним вимогам. Послідовно в другій системі в'язання пров'язується парний петельний ряд, який утримує прокладену еластомерну утокову нитку. Згідно рапорту (R), трикотаж містить в своїй структурі ділянки, де протяжки петель гладі в непарних петельних рядах мають довжину, яка перевищує довжину протяжок петель ластику, а в парних петельних рядах довжина накидів напівфангу перевищує довжину протяжок петель гладі в непарних петельних рядах за рахунок вимкнутих голок в кожному петельному ряді. Приклад 1. Кулірний подвійний еластичний утоковий трикотаж для виготовлення суцільнов'язаних виробів медичного призначення, виконаний на круглов'язальному устаткуванні 12 класу запропонованим переплетенням на базі напівфангу, містить в своїй структурі армовану 66 поліамідом поліуретанову нитку (78 dtex), бавовняну пряжу (60 tex), поліамідну нитку еластик (30 tex), з яких виготовляються сплатовані петлі, причому всі нитки подаються в роботу під певним кутом, та при певному натягу, згідно технологічного завдання. Для покращання структури трикотажу лінійна густина утокової еластомерної нитки в 5-35 раз перевищує лінійну густину еластомерної нитки, з якої утворюються петлі. 5 Комп’ютерна верстка М. Ломалова 47780 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
