Формула / Реферат

1. Кулірний подвійний еластичний утоковий трикотаж, що сформований еластичним переплетенням, петлі якого вибрані з високорозтяжних та малорозтяжних ниток та розташовані в петельних рядах, який відрізняється тим, що петельні ряди містять петлі гладі, парні петельні ряди додатково містять накиди фангу або напівфангу та поперечні утокові еластомерні нитки, розташовані між остовами петель лицьової та зворотної сторін.

2. Кулірний еластичний утоковий трикотаж за п. 1, який відрізняється тим, що непарні петельні ряди додатково містять накиди напівфангу, платировані петлі ластика та поперечні утокові еластомерні нитки, розташовані між остовами петель лицьової та зворотної сторін, причому поперечні утокові еластомерні нитки мають лінійну густину, яка в 5-35 раз перевищує лінійну щільність інших ниток, а петлі гладі мають розмір, що перевищує розмір петель ластика в непарних петельних рядах та петель напівфангу в парних петельних рядах.

3. Кулірний еластичний утоковий трикотаж за п. 1, який відрізняється тим, що непарні петельні ряди додатково містять накиди фангу та поперечні утокові еластомерні нитки, розташовані між остовами петель лицьової та зворотної сторін, причому поперечні утокові еластомерні нитки мають лінійну густину, яка в 5-25 разів перевищує лінійну щільність інших ниток, а петлі гладі в парних петельних рядах мають розмір, що перевищує розмір петель гладі в непарних петельних рядах та петель фангу в парних петельних рядах.

Текст

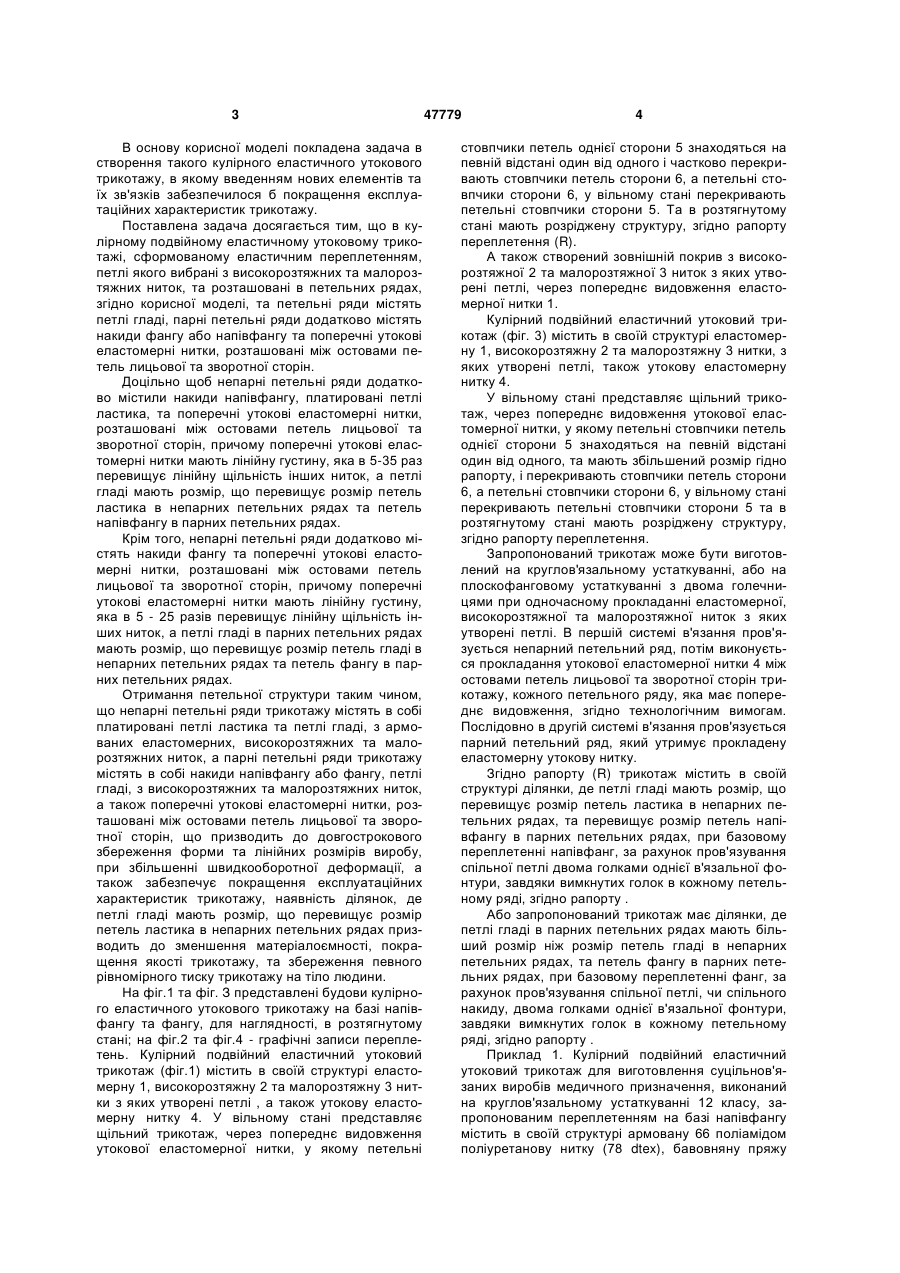

1. Кулірний подвійний еластичний утоковий трикотаж, що сформований еластичним переплетенням, петлі якого вибрані з високорозтяжних та малорозтяжних ниток та розташовані в петельних рядах, який відрізняється тим, що петельні ряди містять петлі гладі, парні петельні ряди додатково містять накиди фангу або напівфангу та поперечні утокові еластомерні нитки, розташовані між остовами петель лицьової та зворотної сторін. 2. Кулірний еластичний утоковий трикотаж за п. 1, який відрізняється тим, що непарні петельні ряди додатково містять накиди напівфангу, платировані 3 В основу корисної моделі покладена задача в створення такого кулірного еластичного утокового трикотажу, в якому введенням нових елементів та їх зв'язків забезпечилося б покращення експлуатаційних характеристик трикотажу. Поставлена задача досягається тим, що в кулірному подвійному еластичному утоковому трикотажі, сформованому еластичним переплетенням, петлі якого вибрані з високорозтяжних та малорозтяжних ниток, та розташовані в петельних рядах, згідно корисної моделі, та петельні ряди містять петлі гладі, парні петельні ряди додатково містять накиди фангу або напівфангу та поперечні утокові еластомерні нитки, розташовані між остовами петель лицьової та зворотної сторін. Доцільно щоб непарні петельні ряди додатково містили накиди напівфангу, платировані петлі ластика, та поперечні утокові еластомерні нитки, розташовані між остовами петель лицьової та зворотної сторін, причому поперечні утокові еластомерні нитки мають лінійну густину, яка в 5-35 раз перевищує лінійну щільність інших ниток, а петлі гладі мають розмір, що перевищує розмір петель ластика в непарних петельних рядах та петель напівфангу в парних петельних рядах. Крім того, непарні петельні ряди додатково містять накиди фангу та поперечні утокові еластомерні нитки, розташовані між остовами петель лицьової та зворотної сторін, причому поперечні утокові еластомерні нитки мають лінійну густину, яка в 5 - 25 разів перевищує лінійну щільність інших ниток, а петлі гладі в парних петельних рядах мають розмір, що перевищує розмір петель гладі в непарних петельних рядах та петель фангу в парних петельних рядах. Отримання петельної структури таким чином, що непарні петельні ряди трикотажу містять в собі платировані петлі ластика та петлі гладі, з армованих еластомерних, високорозтяжних та малорозтяжних ниток, а парні петельні ряди трикотажу містять в собі накиди напівфангу або фангу, петлі гладі, з високорозтяжних та малорозтяжних ниток, а також поперечні утокові еластомерні нитки, розташовані між остовами петель лицьової та зворотної сторін, що призводить до довгострокового збереження форми та лінійних розмірів виробу, при збільшенні швидкооборотної деформації, а також забезпечує покращення експлуатаційних характеристик трикотажу, наявність ділянок, де петлі гладі мають розмір, що перевищує розмір петель ластика в непарних петельних рядах призводить до зменшення матеріалоємності, покращення якості трикотажу, та збереження певного рівномірного тиску трикотажу на тіло людини. На фіг.1 та фіг. З представлені будови кулірного еластичного утокового трикотажу на базі напівфангу та фангу, для наглядності, в розтягнутому стані; на фіг.2 та фіг.4 - графічні записи переплетень. Кулірний подвійний еластичний утоковий трикотаж (фіг.1) містить в своїй структурі еластомерну 1, високорозтяжну 2 та малорозтяжну 3 нитки з яких утворені петлі , а також утокову еластомерну нитку 4. У вільному стані представляє щільний трикотаж, через попереднє видовження утокової еластомерної нитки, у якому петельні 47779 4 стовпчики петель однієї сторони 5 знаходяться на певній відстані один від одного і частково перекривають стовпчики петель сторони 6, а петельні стовпчики сторони 6, у вільному стані перекривають петельні стовпчики сторони 5. Та в розтягнутому стані мають розріджену структуру, згідно рапорту переплетення (R). А також створений зовнішній покрив з високорозтяжної 2 та малорозтяжної 3 ниток з яких утворені петлі, через попереднє видовження еластомерної нитки 1. Кулірний подвійний еластичний утоковий трикотаж (фіг. 3) містить в своїй структурі еластомерну 1, високорозтяжну 2 та малорозтяжну 3 нитки, з яких утворені петлі, також утокову еластомерну нитку 4. У вільному стані представляє щільний трикотаж, через попереднє видовження утокової еластомерної нитки, у якому петельні стовпчики петель однієї сторони 5 знаходяться на певній відстані один від одного, та мають збільшений розмір гідно рапорту, і перекривають стовпчики петель сторони 6, а петельні стовпчики сторони 6, у вільному стані перекривають петельні стовпчики сторони 5 та в розтягнутому стані мають розріджену структуру, згідно рапорту переплетення. Запропонований трикотаж може бути виготовлений на круглов'язальному устаткуванні, або на плоскофанговому устаткуванні з двома голечницями при одночасному прокладанні еластомерної, високорозтяжної та малорозтяжної ниток з яких утворені петлі. В першій системі в'язання пров'язується непарний петельний ряд, потім виконується прокладання утокової еластомерної нитки 4 між остовами петель лицьової та зворотної сторін трикотажу, кожного петельного ряду, яка має попереднє видовження, згідно технологічним вимогам. Послідовно в другій системі в'язання пров'язується парний петельний ряд, який утримує прокладену еластомерну утокову нитку. Згідно рапорту (R) трикотаж містить в своїй структурі ділянки, де петлі гладі мають розмір, що перевищує розмір петель ластика в непарних петельних рядах, та перевищує розмір петель напівфангу в парних петельних рядах, при базовому переплетенні напівфанг, за рахунок пров'язування спільної петлі двома голками однієї в'язальної фонтури, завдяки вимкнутих голок в кожному петельному ряді, згідно рапорту . Або запропонований трикотаж має ділянки, де петлі гладі в парних петельних рядах мають більший розмір ніж розмір петель гладі в непарних петельних рядах, та петель фангу в парних петельних рядах, при базовому переплетенні фанг, за рахунок пров'язування спільної петлі, чи спільного накиду, двома голками однієї в'язальної фонтури, завдяки вимкнутих голок в кожному петельному ряді, згідно рапорту . Приклад 1. Кулірний подвійний еластичний утоковий трикотаж для виготовлення суцільнов'язаних виробів медичного призначення, виконаний на круглов'язальному устаткуванні 12 класу, запропонованим переплетенням на базі напівфангу містить в своїй структурі армовану 66 поліамідом поліуретанову нитку (78 dtex), бавовняну пряжу 5 (50 tex), поліамідну нитку еластик (40 tex) з яких виготовляються сплатовані петлі, причому всі нитки подаються в роботу під певним кутом, та при певному натягу, згідно технологічного завдання. Приклад 2. Кулірний подвійний еластичний утоковий трикотаж для виготовлення суцільнов'язаних виробів медичного призначення, виконаний на круглов'язальному устаткуванні 10 класу, запропонованим переплетенням на базі напівфангу містить в своїй структурі армовану 66 поліамідом поліуретанову нитку (78 dtex), бавовняну пряжу (80 tex), поліефірну нитку (50 tex) з яких виготовляються сплатовані петлі, причому всі нитки подаються в роботу під певним кутом, та при певному натягу, згідно технологічного завдання. Приклад 3. Кулірний подвійний еластичний утоковий трикотаж для виготовлення виробів медичного призначення, виконаний на плоскофанговому устаткуванні 8 класу, запропонованим переплетенням на базі напівфангу містить в своїй структурі армовану 66 поліамідом поліуретанову 47779 6 нитку (156 dtex), бавовняну пряжу (80 tex), поліефірну нитку еластик (40 tex) з яких виготовляються сплатовані петлі, причому всі нитки подаються в роботу під певним кутом, та при певному натягу, згідно технологічного завдання. Приклад 4. Кулірний подвійний еластичний утоковий трикотаж для виготовлення деталей виробів верхнього трикотажу, виконаний на плоскофанговому устаткуванні 7 класу, запропонованим переплетенням на базі фангу містить в своїй структурі армовану 66 поліамідом поліуретанову нитку (80 dtex), напіввовняну пряжу (168 tex), поліамідну нитку еластик (20 tex) з яких виготовляються сштатовані петлі, причому всі нитки подаються в роботу під певним кутом, та при певному натягу, згідно технологічного завдання. Для покращення структури трикотажу лінійна густина утокової еластомерної нитки в 5 - 35 разів перевищує лінійну густину еластомерної нитки, з якої утворюються петлі. 7 Комп’ютерна верстка Д. Шеверун 47779 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Elastic weft knitted fabric

Автори англійською

Omelchenko Vasyl Dmytrovych, Volynets Tetiana Vasylivna

Назва патенту російською

Кулирный эластичный уточный трикотаж

Автори російською

Омельченко Василий Дмитриевич, Волынец Татьяна Васильевна

МПК / Мітки

МПК: D04B 1/14

Мітки: утоковий, кулірний, еластичний, трикотаж
