Спосіб сепарації порошків

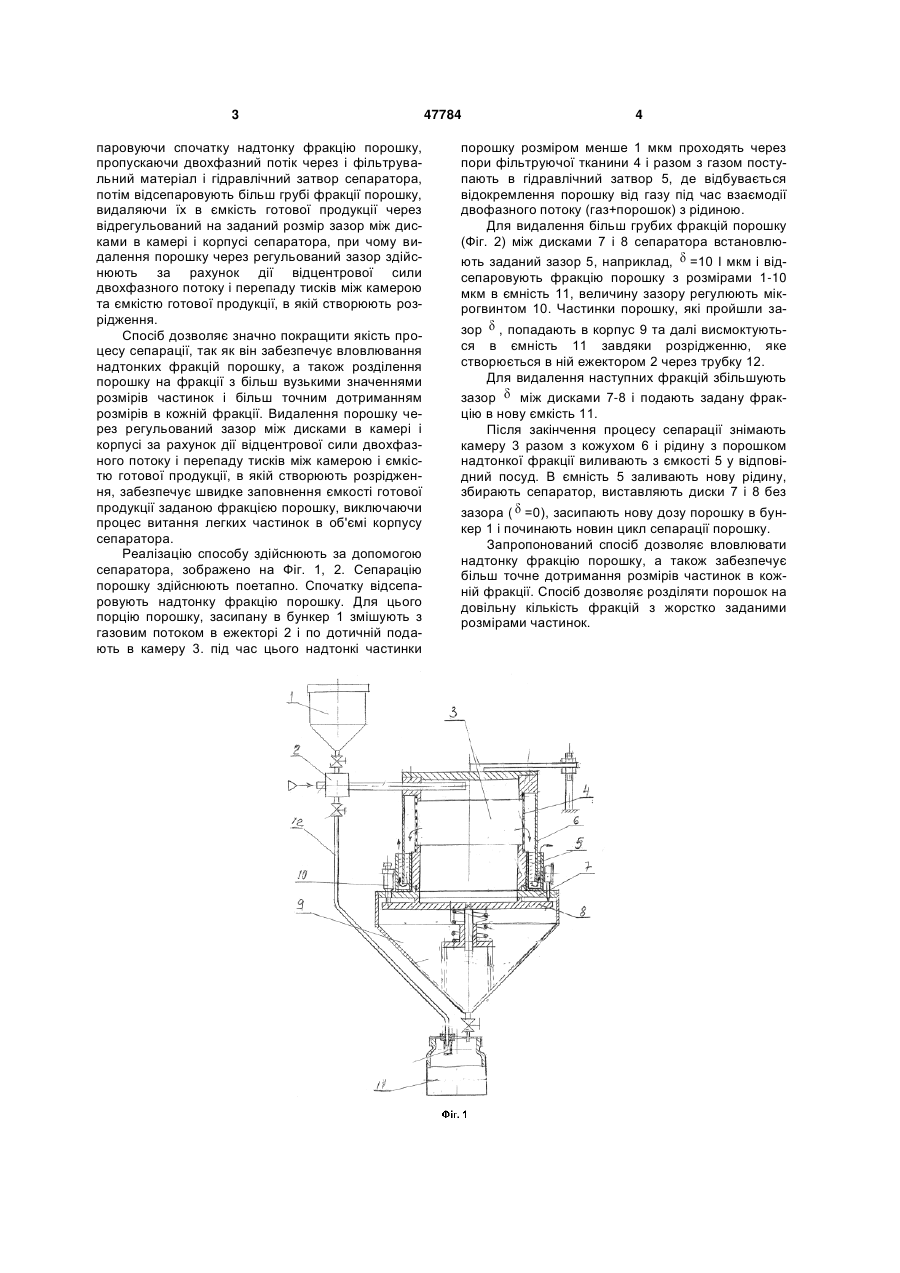

Спосіб сепарації порошків, який включає змішування газового потоку із порошком, тангенційну подачу утвореного двофазного потоку в камеру 3 паровуючи спочатку надтонку фракцію порошку, пропускаючи двохфазний потік через і фільтрувальний матеріал і гідравлічний затвор сепаратора, потім відсепаровують більш грубі фракції порошку, видаляючи їх в ємкість готової продукції через відрегульований на заданий розмір зазор між дисками в камері і корпусі сепаратора, при чому видалення порошку через регульований зазор здійснюють за рахунок дії відцентрової сили двохфазного потоку і перепаду тисків між камерою та ємкістю готової продукції, в якій створюють розрідження. Спосіб дозволяє значно покращити якість процесу сепарації, так як він забезпечує вловлювання надтонких фракцій порошку, а також розділення порошку на фракції з більш вузькими значеннями розмірів частинок і більш точним дотриманням розмірів в кожній фракції. Видалення порошку через регульований зазор між дисками в камері і корпусі за рахунок дії відцентрової сили двохфазного потоку і перепаду тисків між камерою і ємкістю готової продукції, в якій створюють розрідження, забезпечує швидке заповнення ємкості готової продукції заданою фракцією порошку, виключаючи процес витання легких частинок в об'ємі корпусу сепаратора. Реалізацію способу здійснюють за допомогою сепаратора, зображено на Фіг. 1, 2. Сепарацію порошку здійснюють поетапно. Спочатку відсепаровують надтонку фракцію порошку. Для цього порцію порошку, засипану в бункер 1 змішують з газовим потоком в ежекторі 2 і по дотичній подають в камеру 3. під час цього надтонкі частинки 47784 4 порошку розміром менше 1 мкм проходять через пори фільтруючої тканини 4 і разом з газом поступають в гідравлічний затвор 5, де відбувається відокремлення порошку від газу під час взаємодії двофазного потоку (газ+порошок) з рідиною. Для видалення більш грубих фракцій порошку (Фіг. 2) між дисками 7 і 8 сепаратора встановлюють заданий зазор 5, наприклад, =10 І мкм і відсепаровують фракцію порошку з розмірами 1-10 мкм в ємність 11, величину зазору регулюють мікрогвинтом 10. Частинки порошку, які пройшли зазор , попадають в корпус 9 та далі висмоктуються в ємність 11 завдяки розрідженню, яке створюється в ній ежектором 2 через трубку 12. Для видалення наступних фракцій збільшують зазор між дисками 7-8 і подають задану фракцію в нову ємкість 11. Після закінчення процесу сепарації знімають камеру 3 разом з кожухом 6 і рідину з порошком надтонкої фракції виливають з ємкості 5 у відповідний посуд. В ємність 5 заливають нову рідину, збирають сепаратор, виставляють диски 7 і 8 без зазора ( =0), засипають нову дозу порошку в бункер 1 і починають новин цикл сепарації порошку. Запропонований спосіб дозволяє вловлювати надтонку фракцію порошку, а також забезпечує більш точне дотримання розмірів частинок в кожній фракції. Спосіб дозволяє розділяти порошок на довільну кількість фракцій з жорстко заданими розмірами частинок. 5 Комп’ютерна верстка Д. Шеверун 47784 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
