Установка для повітряної сепарації

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 30687

Опубліковано: 11.03.2008

Автори: Веріч Вероніка Василівна, Веріч Євген Дмитрович

Завантажити PDF файл.

Формула / Реферат

Текст

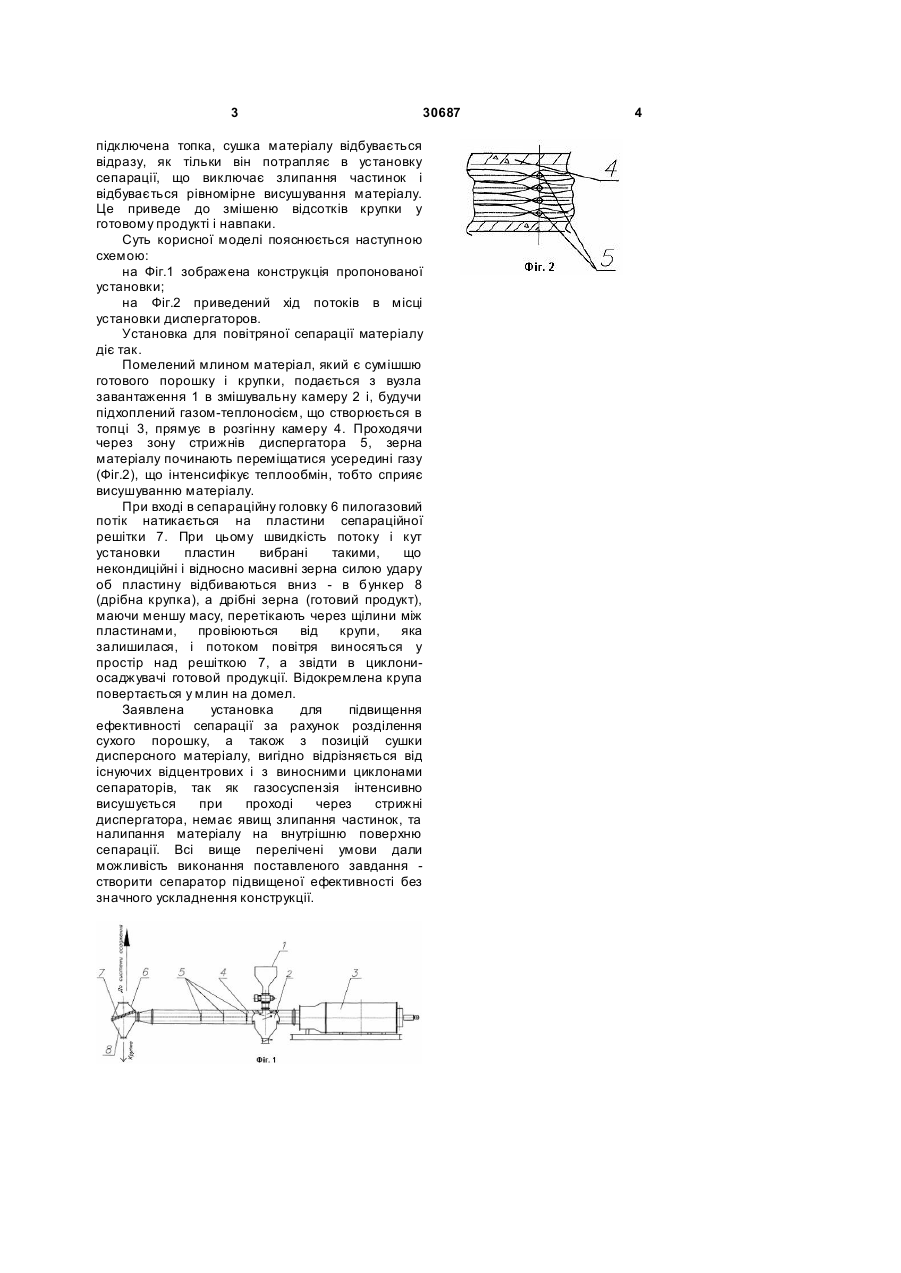

Установка для повітряної сепарації, що містить вузол завантаження, камеру змішання та розгону, сепараційну головку, яка відрізняється тим, що до камери змішання підключена топка, а в розгінній камері встановлені один або декілька диспергаторів. (19) (21) u200711673 (22) 22.10.2007 (24) 11.03.2008 (72) ВЕРІЧ ЄВГЕН ДМИТРОВИЧ, UA, ВЕРІЧ ВЕРОНІКА ВАСИЛІВНА, UA (73) ВЕРІЧ ЄВГЕН ДМИТРОВИЧ, UA, ВЕРІЧ ВЕРОНІКА ВАСИЛІВНА, UA 3 30687 підключена топка, сушка матеріалу відбувається відразу, як тільки він потрапляє в установку сепарації, що виключає злипання частинок і відбувається рівномірне висушування матеріалу. Це приведе до змішеню відсотків крупки у готовому продукті і навпаки. Суть корисної моделі пояснюється наступною схемою: на Фіг.1 зображена конструкція пропонованої установки; на Фіг.2 приведений хід потоків в місці установки диспергаторов. Установка для повітряної сепарації матеріалу діє так. Помелений млином матеріал, який є сумішшю готового порошку і крупки, подається з вузла завантаження 1 в змішувальну камеру 2 і, будучи підхоплений газом-теплоносієм, що створюється в топці 3, прямує в розгінну камеру 4. Проходячи через зону стрижнів диспергатора 5, зерна матеріалу починають переміщатися усередині газу (Фіг.2), що інтенсифікує теплообмін, тобто сприяє висушуванню матеріалу. При вході в сепараційну головку 6 пилогазовий потік натикається на пластини сепараційної решітки 7. При цьому швидкість потоку і кут установки пластин вибрані такими, що некондиційні і відносно масивні зерна силою удару об пластину відбиваються вниз - в бункер 8 (дрібна крупка), а дрібні зерна (готовий продукт), маючи меншу масу, перетікають через щілини між пластинами, провіюються від крупи, яка залишилася, і потоком повітря виносяться у простір над решіткою 7, а звідти в циклониосаджувачі готовой продукції. Відокремлена крупа повертається у млин на домел. Заявлена установка для підвищення ефективності сепарації за рахунок розділення сухого порошку, а також з позицій сушки дисперсного матеріалу, вигідно відрізняється від існуючих відцентрових і з виносними циклонами сепараторів, так як газосуспензія інтенсивно висушується при проході через стрижні диспергатора, немає явищ злипання частинок, та налипання матеріалу на внутрішню поверхню сепарації. Всі вище перелічені умови дали можливість виконання поставленого завдання створити сепаратор підвищеної ефективності без значного ускладнення конструкції. 4
