Електрогідроблок
Номер патенту: 47808
Опубліковано: 25.02.2010
Автори: Косарев Василь Васильович, Кирилюк Юрій Миколайович, Трусов Михайло Володимирович, Стаднік Микола Іванович, Мезніков Артур Володимирович, Варшавський Юлій Іоганович
Формула / Реферат
1. Електрогідроблок, що містить основний корпус, у якому встановлені силові гідророзподільники модульноготипу, установлені поза основним корпусом пілотні гідророзподільники модульного типу, гідравлічно зв'язані з силовими гідророзподільниками, електромагнітні приводи, механічно зв'язані з пілотними гідророзподільниками, який відрізняється тим, що пілотні гідророзподільники та електромагнітні приводи модульного типу встановлені в окремих корпусах, при цьому між основним корпусом і корпусом пілотних гідророзподільників установлений проміжний корпус, у якому виконані канали для гідравлічного зв'язку між пілотними й силовими гідророзподільниками.
2. Електрогідроблок за п. 1, який відрізняється тим, що в проміжному корпусі виконані канали для підведення й відведення робочої рідини.
Текст

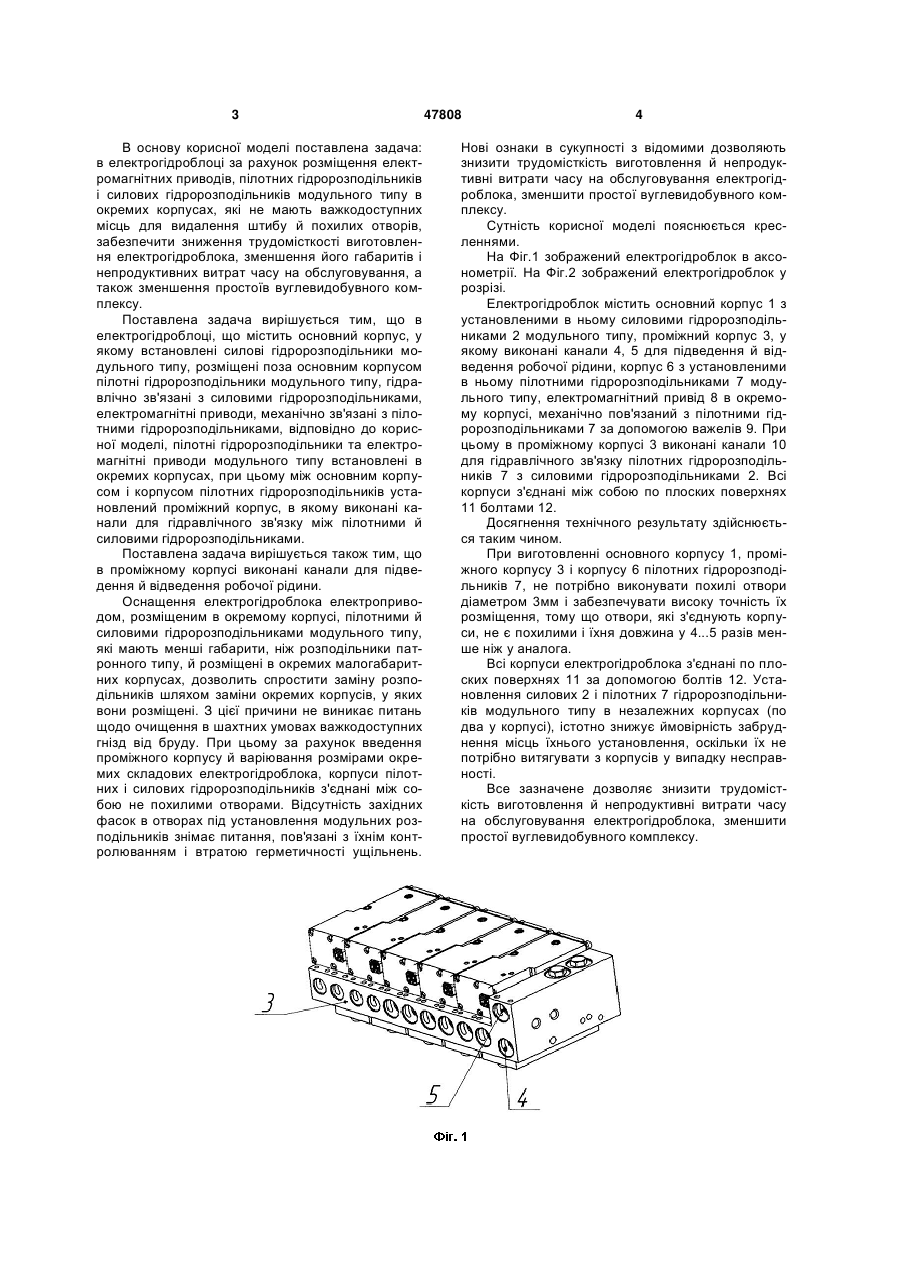

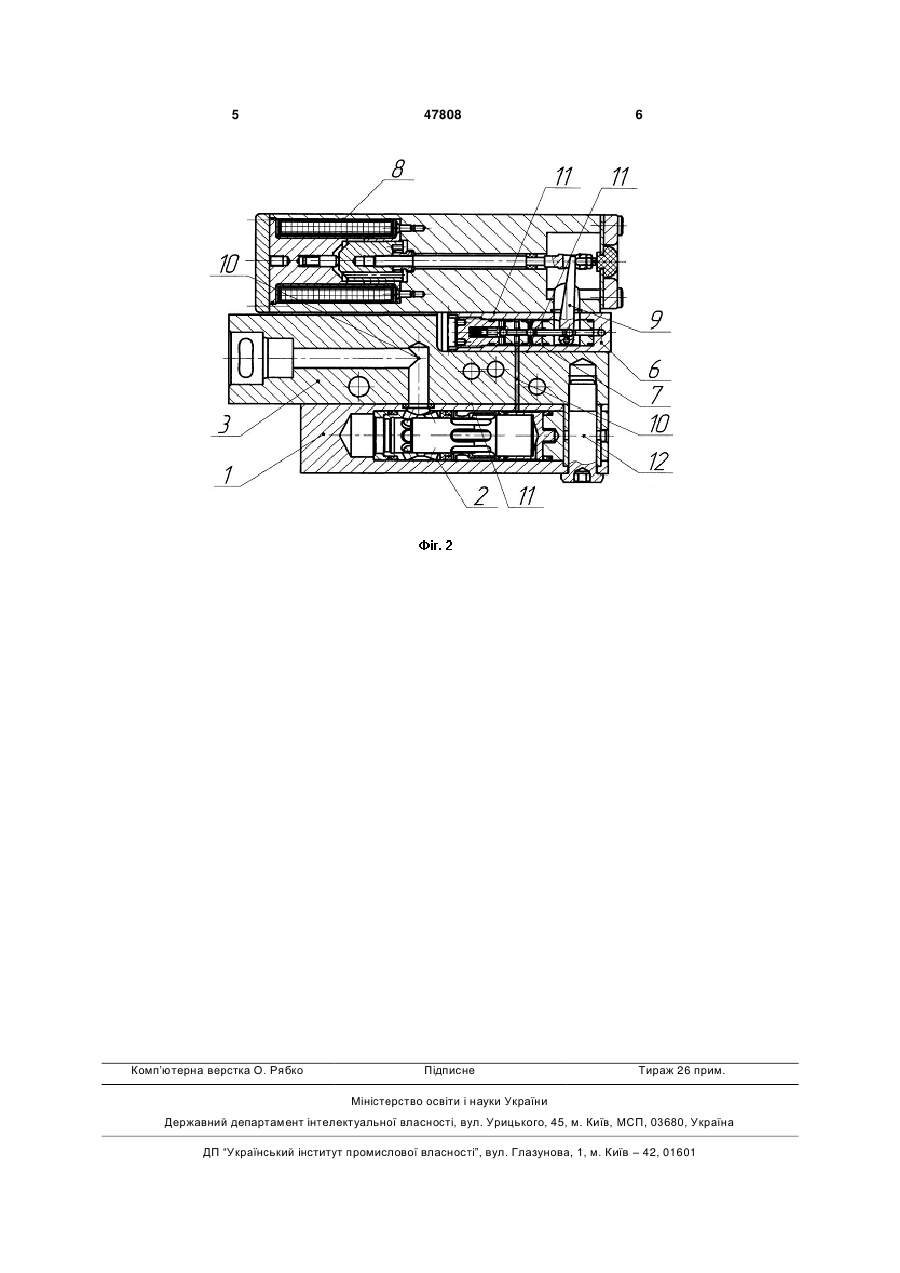

1. Електрогідроблок, що містить основний корпус, у якому встановлені силові гідророзподі 3 В основу корисної моделі поставлена задача: в електрогідроблоці за рахунок розміщення електромагнітних приводів, пілотних гідророзподільників і силових гідророзподільників модульного типу в окремих корпусах, які не мають важкодоступних місць для видалення штибу й похилих отворів, забезпечити зниження трудомісткості виготовлення електрогідроблока, зменшення його габаритів і непродуктивних витрат часу на обслуговування, а також зменшення простоїв вуглевидобувного комплексу. Поставлена задача вирішується тим, що в електрогідроблоці, що містить основний корпус, у якому встановлені силові гідророзподільники модульного типу, розміщені поза основним корпусом пілотні гідророзподільники модульного типу, гідравлічно зв'язані з силовими гідророзподільниками, електромагнітні приводи, механічно зв'язані з пілотними гідророзподільниками, відповідно до корисної моделі, пілотні гідророзподільники та електромагнітні приводи модульного типу встановлені в окремих корпусах, при цьому між основним корпусом і корпусом пілотних гідророзподільників установлений проміжний корпус, в якому виконані канали для гідравлічного зв'язку між пілотними й силовими гідророзподільниками. Поставлена задача вирішується також тим, що в проміжному корпусі виконані канали для підведення й відведення робочої рідини. Оснащення електрогідроблока електроприводом, розміщеним в окремому корпусі, пілотними й силовими гідророзподільниками модульного типу, які мають менші габарити, ніж розподільники патронного типу, й розміщені в окремих малогабаритних корпусах, дозволить спростити заміну розподільників шляхом заміни окремих корпусів, у яких вони розміщені. З цієї причини не виникає питань щодо очищення в шахтних умовах важкодоступних гнізд від бруду. При цьому за рахунок введення проміжного корпусу й варіювання розмірами окремих складових електрогідроблока, корпуси пілотних і силових гідророзподільників з'єднані між собою не похилими отворами. Відсутність західних фасок в отворах під установлення модульних розподільників знімає питання, пов'язані з їхнім контролюванням і втратою герметичності ущільнень. 47808 4 Нові ознаки в сукупності з відомими дозволяють знизити трудомісткість виготовлення й непродуктивні витрати часу на обслуговування електрогідроблока, зменшити простої вуглевидобувного комплексу. Сутність корисної моделі пояснюється кресленнями. На Фіг.1 зображений електрогідроблок в аксонометрії. На Фіг.2 зображений електрогідроблок у розрізі. Електрогідроблок містить основний корпус 1 з установленими в ньому силовими гідророзподільниками 2 модульного типу, проміжний корпус 3, у якому виконані канали 4, 5 для підведення й відведення робочої рідини, корпус 6 з установленими в ньому пілотними гідророзподільниками 7 модульного типу, електромагнітний привід 8 в окремому корпусі, механічно пов'язаний з пілотними гідророзподільниками 7 за допомогою важелів 9. При цьому в проміжному корпусі 3 виконані канали 10 для гідравлічного зв'язку пілотних гідророзподільників 7 з силовими гідророзподільниками 2. Всі корпуси з'єднані між собою по плоских поверхнях 11 болтами 12. Досягнення технічного результату здійснюється таким чином. При виготовленні основного корпусу 1, проміжного корпусу 3 і корпусу 6 пілотних гідророзподільників 7, не потрібно виконувати похилі отвори діаметром 3мм і забезпечувати високу точність їх розміщення, тому що отвори, які з'єднують корпуси, не є похилими і їхня довжина у 4...5 разів менше ніж у аналога. Всі корпуси електрогідроблока з'єднані по плоских поверхнях 11 за допомогою болтів 12. Установлення силових 2 і пілотних 7 гідророзподільників модульного типу в незалежних корпусах (по два у корпусі), істотно знижує ймовірність забруднення місць їхнього установлення, оскільки їх не потрібно витягувати з корпусів у випадку несправності. Все зазначене дозволяє знизити трудомісткість виготовлення й непродуктивні витрати часу на обслуговування електрогідроблока, зменшити простої вуглевидобувного комплексу. 5 Комп’ютерна верстка О. Рябко 47808 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectro-hydraulic module
Автори англійськоюTrusov Mykhailo Volodymyrovych, Kosarev Vasyl Vasyliovych, Stadnik Mykola Ivanovych, Meznikov Artur Volodymyrovych, Varshavskyi Yulii Iohannovych, Kyryliuk Yurii Mykolaiovych
Назва патенту російськоюЭлектрогидроблок
Автори російськоюТрусов Михаил Владимирович, Косарев Василий Васильевич, Стадник Николай Иванович, Мезников Артур Владимирович, Варшавский Юлий Иоганнович, Кирилюк Юрий Николаевич
МПК / Мітки
МПК: F15B 13/02
Мітки: електрогідроблок
