Пневморозподільник трилінійний здвоєний

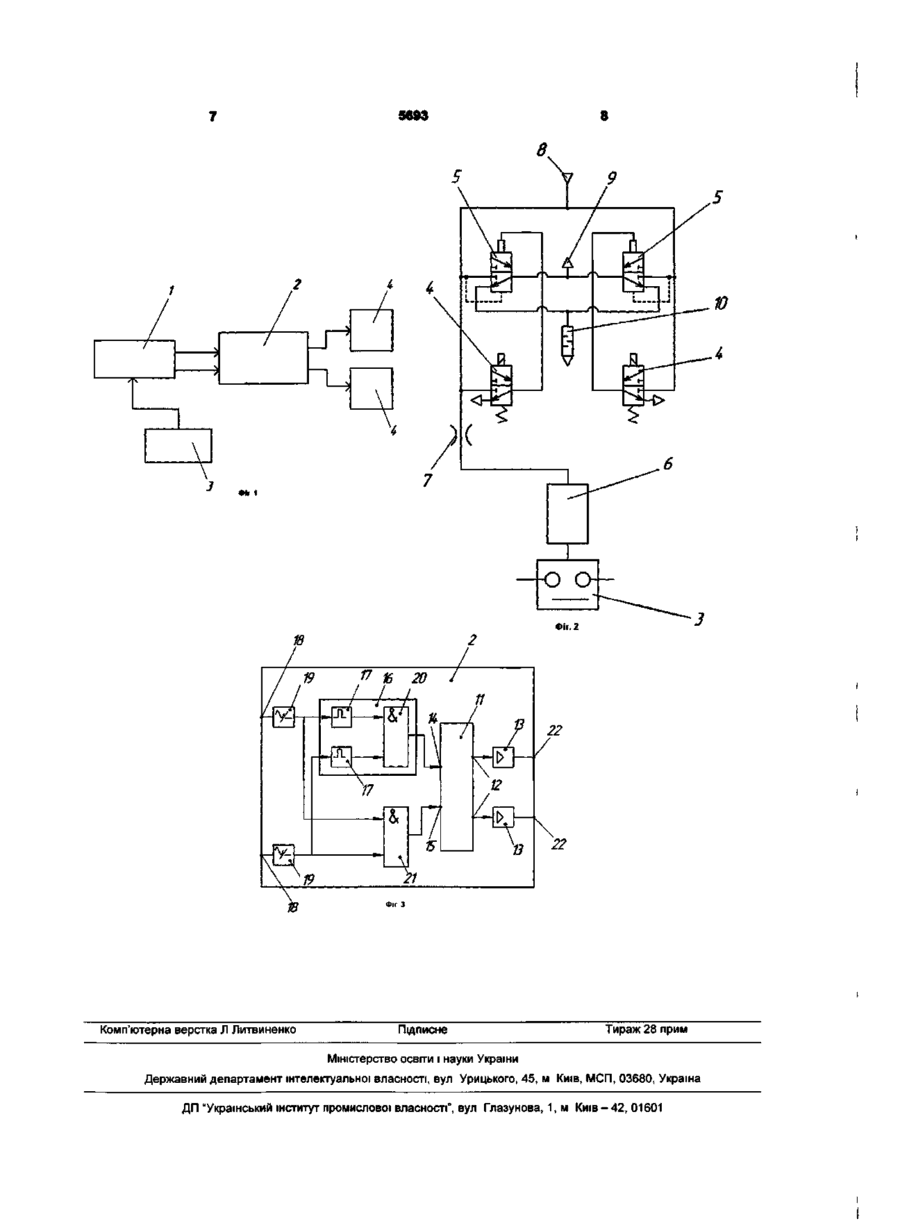

Пневморозподільник трилінійний здвоєний, який включає розміщені в корпусі пневматичну систему управління, що містить з'єднані між собою клапанні трилінійні здвоєні секції, які управляються власними пілотними трилінійними розподільниками з електромагнітним управлінням, і електричну систему, що включає електричне рознімання, з'єднане з пілотними трилінійними розподільниками з електромагнітним управлінням, який відрізняється тим, що пневматична система управління додатково оснащена датчиком тиску, пневмоємністю і дроселем, датчик тиску послідовно з'єднаний через пневмоємнють і дросель з клапанними трилінійними здвоєними секціями та з пілотними трилінійними розподільниками з електромагнітним управлінням, в електричну систему управління додатково введений електронний блок управління, підключений на вході до електричного рознімання, а на виході до пілотних трилінійних розподільників з електромагнітним управлінням, до електричного рознімання на вході підключений датчик тиску, електронний блок управління містить тригер, який має два неінверсні гальванічно розв'язані виходи із власними силовими ключами для живлення пілотних трилінійних розподільників з електромагнітним управлінням, вузол формування імпульсу включення, який, у свою чергу, містить два елементи, що задають час, підключені через випрямні мости до входів блока управління, для включення тригера при одночасному поданні управляючих сигналів і виключення при зникненні одного з управляючих сигналів блок містить елемент, що виконує функцію "логічне і" над сигналами, виробленими елементами, що задають час, та елемент формування сигналу дозволу, що також виконує функцію "логічне і" від вхідних управляючих сигналів, що надходять через випрямні мости Корисна модель стосується пневматичного обладнання, зокрема, розподільників з електропневматичним управлінням та ручним дублюванням управління і може бути використана, наприклад, в пневматичних приводах ковальськопресових машин Найближчим аналогом за технічною суттю і технічним результатом, що досягається, є пневморозподільник трилінійний здвоєний ЗМП16 000ПЗ, що випускається ВАТ «Пневматика» (м Сімферополь) з 1996 року, який включає розміщені в корпусі пневматичну й електричну системи управління Пневматичну систему управління складають з'єднані в одне ціле ліва і права клапанні трилінійні здвоєні секції, кожна з яких управляється за допомогою свого пілотного розподільника з електромагнітним управлінням електромагнітними пілотними клапанами Підключення пневматичного розподільника до системи пневмоуправління здійснюється гнучким чи твердим тру бопроводом Електричну систему, що забезпечує електричне управління кожної клапанної секції самостійним електричним ланцюгом, складають електричне штекерне рознімання, підключене до контактів електромагнітів пілотних розподільників Ознаками найближчого аналога, що збігаються з суттєвими ознаками корисної моделі, є наявність у пневморозподільнику трилінійному здвоєному розміщених у корпусі пневматичної й електричної систем управління, пневматична система управління містить з'єднані між собою клапанні трилінійні здвоєні секції, що управляються власними пілотними трилінійними розподільниками з електромагнітним управлінням, і електричної системи, що включає електричне рознімання, з'єднане з пілотними трилінійними розподільниками з електромагнітним управлінням Технічним результатом корисної моделі є розширення функціональних можливостей, підви о CD ю 5693 / \ \ Фіг. 2 Комп'ютерна верстка Л Литвиненко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
