Головний жолоб доменної печі

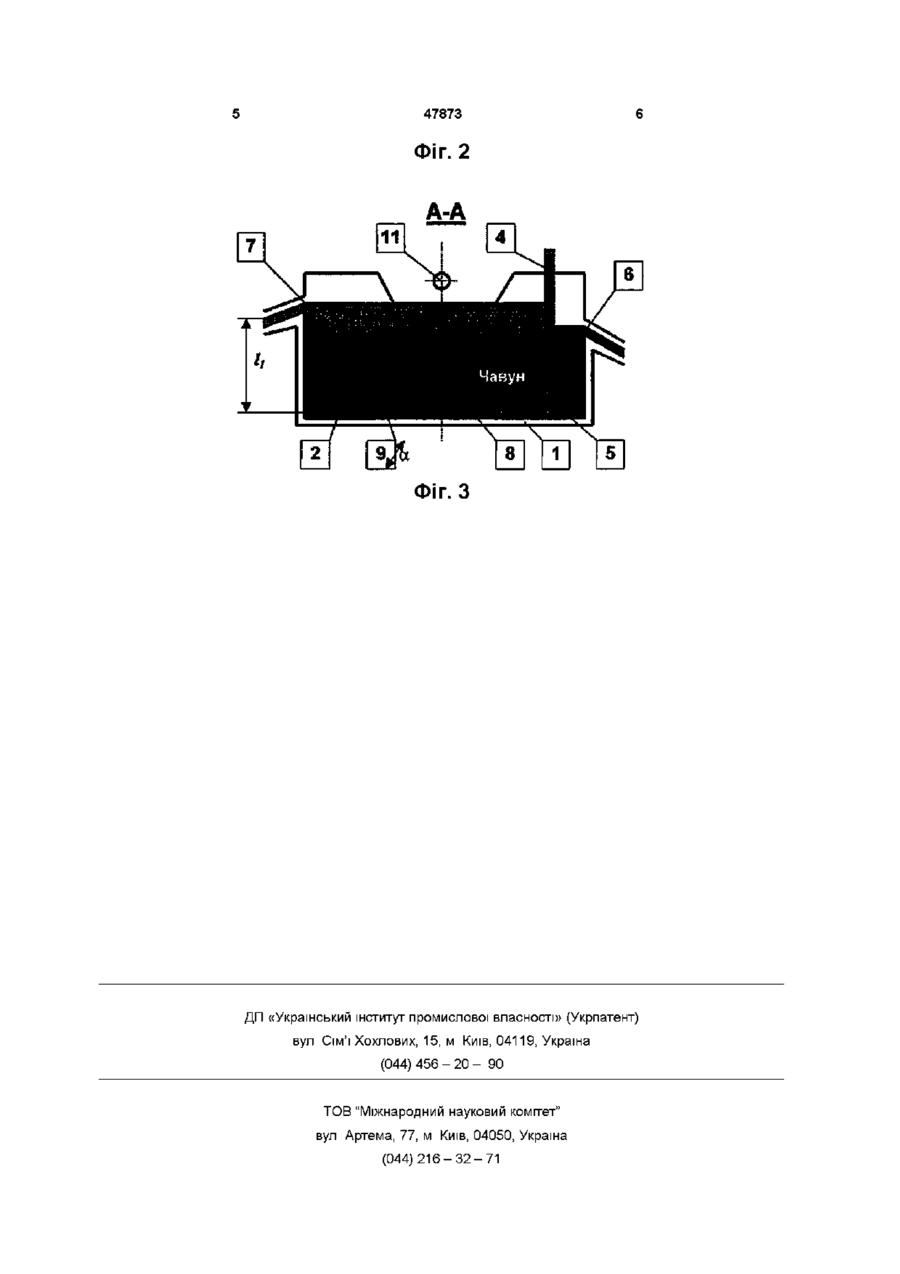

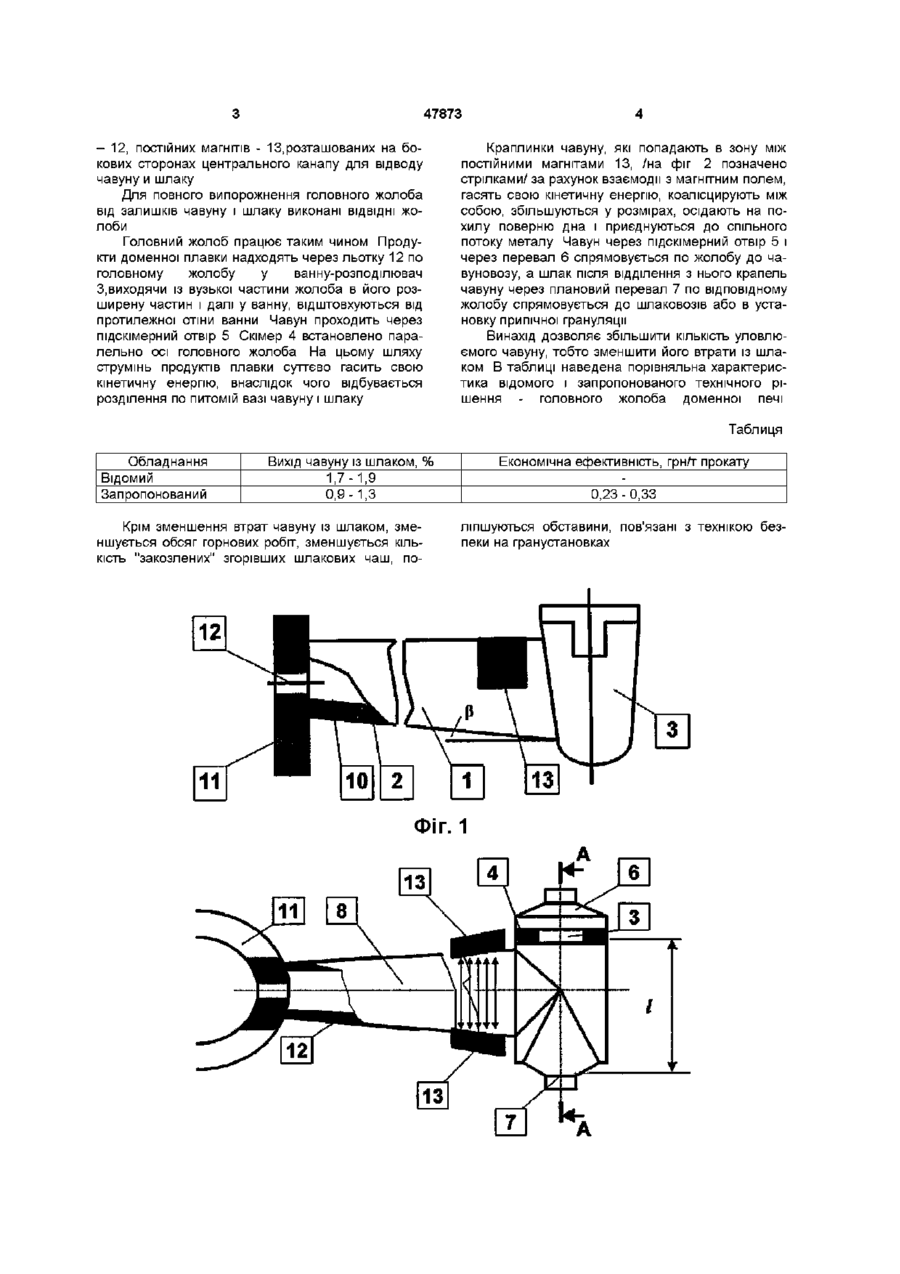

Головний жолоб доменної печі, що включає центральний канал для відводу чавуну і шлаку, величина схилу дна якого не перевищує 3°44', ванну-розподілювач з перевалами для чавуну, дно якої виконано з нахилом 15-45° в бік шлакового перевалу по осі головного жолоба, а також скімер, розташований паралельно осі головного жолоба і встановлений у ванні-розподілювачі на відстані 4,48-8,95 висоти шлакового перевалу, який відрізняється тим, що головний жолоб має ПОСТІЙНІ магніти, розташовані на бокових сторонах центрального каналу для відводу чавуну і шлаку Винахід належить до металурги, зокрема до доменного виробництва, і може бути використаний для розділення продуктів плавки під час їх випуску із доменної печі Найбільш близьким технічним рішенням, обраним за прототип, є головний жолоб доменної печі, який включає вентральний канал для відводу чавуну і шлаку, величина схилу дна якого не перевищує 3°44', ванну-розподілювач з перевалами для чавуну, дно якої виконане з нахилом 15° - 45°в бік шлакового перевалу до осі головного жолоба, а також скімар, розташований паралельно осі головного жолоба і встановлений у ванні-розподілювачі на відстані 4,48 - 8,95 висоти шлакового перевалу /патент Российской Федерации № 2024618, кл С21В7/14заявл 20 07 89г опубл 15 12 94г/ шпакового перевалу до осі головного жолоба, а також скімер, розташований, паралельно осі головного жолоба і встановлений у ванні-розподілювачі на відстані 4,48 - 8,95 висоти шлакового перевалу, обладнаний постійними магнітами, розташованим на бокових сторонах центрального каналу для відводу чавуну і шлаку Застосування в головному жолобі постійних магнітів на бокових сторонах центрального каналу для відводу чавуну і шлаку, забезпечує збільшення швидкості вертикального /зверху вниз/ переміщення тонкодисперсних краплинок чавуну Це підвищує ефективність відділення металу від шлаку, тобто досягається технічний результат, запропонований винаходом, при однаковій геометри головного жолоба На фіг 1 показаний загальний вид головного жолоба, фіг 2 - вид головного жолоба, зверху, фіг З - розріз А-А Головний жолоб доменної печі складається із кожуха-1, футерованого вогнетривом 2, ваннирозпадіпшвача-3, окімера-4, розташованого у ванні паралельно осі головного жолоба на відстані L, яка складає 4,48 - 8,95 висоти шлакового перевалу, підскімерног отвору 5 для транспортування чавуну, перевала 6 для чавуну, перевала 7 для шлаку, центральна! юсі 8 жолоба, що поділяє, ванну на дві рівні симетричні частини, схилу дна ванни -9 /а = 15 - 457, схил дна жолоба 10 /р-не перевищує 3°44/, горна доменної печі - 11, льотки Недолікам прототипу є низька ефективність відділення металу, від шлаку, яка обумовлена малою швидкістю коалесценції тонкодисперсних краплинок чавуну Очікуваний технічний результат запропонованого винаходу є підвищення ефективності розділення металу і шлаку при збереженні геометрії жолоба Вказаний технічний результат досягається тим, що головний жолоб доменної печі, який включає центральний канал для-відводу чавуну і шлаку, величина схилу дна якого не перевищує 3°44', ванну-розподілювач з перевалами для чавуну, дно якої виконане з нахилом 15° - 45° в бік СО 00 47873 - 12, постійних магнітів - 13,розташованих на бокових сторонах центрального канапу для відводу чавуну и шлаку Для повного випорожнення головного жолоба від залишків чавуну і шлаку виконані ВІДВІДНІ жолоби Головний жолоб працює таким чином Продукти доменної плавки надходять через льотку 12 по головному жолобу у ванну-розподілювач З,виходячи із вузької частини жолоба в його розширену частин і далі у ванну, відштовхуються від протилежної отіни ванни Чавун проходить через підскімерний отвір 5 Скімер 4 встановлено паралельно осі головного жолоба На цьому шляху струмінь продуктів плавки суттєво гасить свою кінетичну енергію, внаслідок чого відбувається розділення по питомій вазі чавуну і шлаку Краплинки чавуну, які попадають в зону між постійними магнітами 13, /на фіг 2 позначено стрілками/ за рахунок взаємодії з магнітним полем, гасять свою кінетичну енергію, коалісцирують між собою, збільшуються у розмірах, осідають на похилу поверню дна і приєднуються до спільного потоку металу Чавун через підскімерний отвір 5 і через перевал 6 спрямовується по жолобу до чавуновозу, а шлак після відділення з нього крапель чавуну через плановий перевал 7 по відповідному жолобу спрямовується до шлаковозів або в установку припічної грануляції Винахід дозволяє збільшити КІЛЬКІСТЬ уловлюємого чавуну, тобто зменшити його втрати із шлаком В таблиці наведена порівняльна характеристика відомого і запропонованого технічного рішення - головного жолоба доменної печі Таблиця Обладнання Відомий Запропонований Вихід чавуну із шлаком, % 1,7-1,9 0,9-1,3 Крім зменшення втрат чавуну із шлаком, зменшується обсяг горнових робіт, зменшується КІЛЬКІСТЬ "закозлених" згорівших шлакових чаш, по Економічна ефективність, грнл" прокату 0,23 - 0,33 ліпшуються обставини, пов'язані з технікою безпеки на гранустановках ФІГ. 1 4 13 11 8 \ \ \ б 47873 Фіг. 2 А-А Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
