Протез міжхребцевого диска

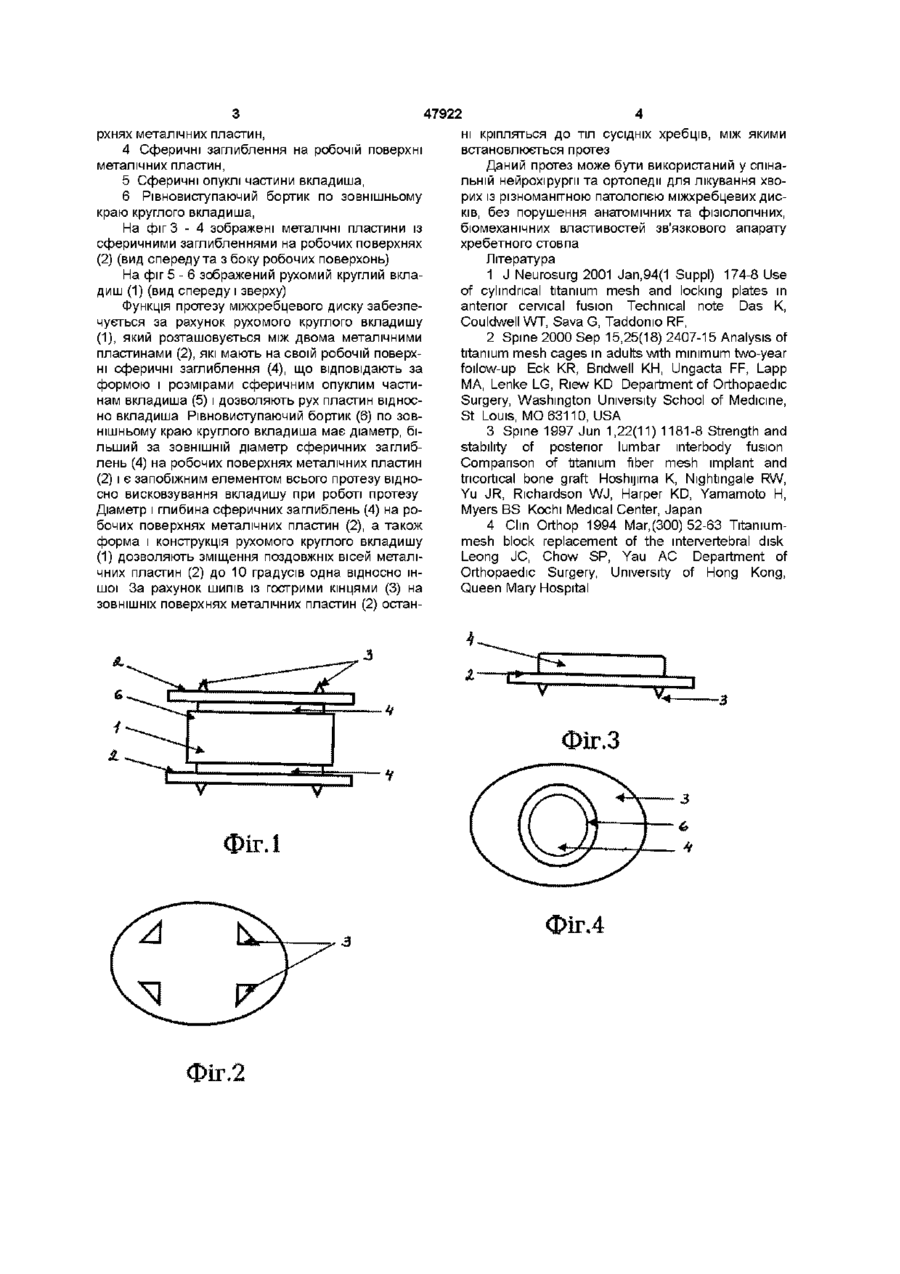

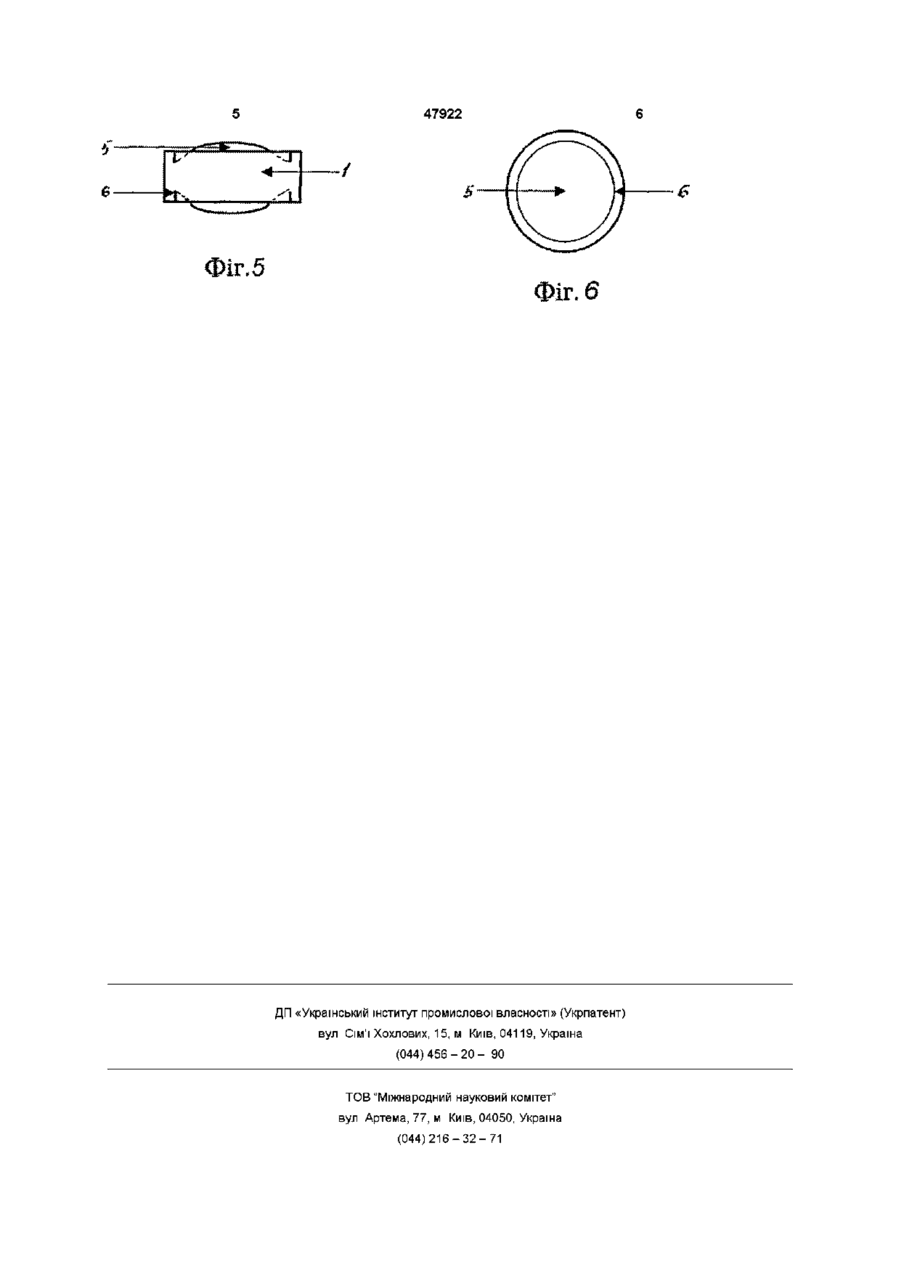

Протез міжхребцевого диска, що складається з трьох елементів, два з яких виконані у вигляді металічних пластин із сферичними заглибленнями на робочій поверхні та рухомого неметалічного Винахід відноситься до медицини, а саме до нейрохірурги, і може бути використаний для лікування хворих із спондильозом, спондилоартрозом, остеохондрозом міжхребцевих дисків ВІДОМІ конструкції протезів міжхребцевих дисків, такі як a) 3 волоконо-підсиленого поліуретану (1), b) Багатокомпонентний, із неволоконо-підсиленого полімеру (2), c) Шайба для поперекового корпоросинтезу BagbyS Kushch (3), d) BAC-шайба (4), Найбільш близьким до заявляемого та прийнятим нами за прототип є протез міжхребцевого диска, що складається з трьох елементів двох металічних пластин та вкладиша, на одній з поверхонь пластин якого виконані фіксуючі елементи у вигляді шипів із гострими кінцями для кріплення протеза до тіл хребців, на робочій поверхні є симетричні сферичні заглиблення, між якими знаходиться металічний вкладиш, що забезпечує рухомість всієї конструкції (4) Ця конструкція має переваги по відношенню до аналогів, але при цьому є такі недоліки протез нестабільний і в процесі експлуатації може статися висковзування вкладиша Задача винаходу - створення протеза, конструкція якого дозволила б відновити нормальні анатомічні та біомеханічні властивості міжхребце вкладиша між ними, що має форму двоопуклої лінзи, який відрізняється тим, що по зовнішньому краю вкладиш має рівновиступний від краю бортик, висота якого менша за товщину вкладиша, а діаметр більше діаметра сферичного заглиблення на робочій поверхні пластин, при цьому по краю сферичного заглиблення на пластині концентрично розташований виступ, внутрішній діаметр якого співпадає із діаметром заглиблення, ЗОВНІШНІЙ діаметр менший від внутрішнього діаметра бортика рухомого вкладиша, висота виступу при цьому не менша половини висоти бортика рухомого елемента вого диска, попередити зміщення та висковзування вкладиша, а також нестабільність хребцевого сегмента, що викликана самим протезом Задача, що поставлена, вирішена таким чином, що в протезі міжхребцевого диска, що складається з трьох елементів, два з яких виконані у вигляді металічних пластин із сферичними заглибленнями на робочій поверхні та рухомого неметалічного вкладиша між ними, додатково по зовнішньому краю вкладиш має рівновиступаючий від краю бортик, висота якого менша за товщину вкладиша, а діаметр більше діаметра сферичного заглиблення на робочій поверхні пластин, при цьому по краю сферичного заглиблення на пластині концентричне розташований виступ, внутрішній діаметр якого співпадає із діаметром заглиблення, ЗОВНІШНІЙ діаметр менший від внутрішнього діаметра бортика рухомого вкладиша, висота виступу при цьому не менша половини висоти бортика рухомого елемента Наявність і конструкція бортика та виступу попереджує зміщення та висковзування вкладиша, що забезпечує його стабільність та виконує, таким чином, задачу, що поставлена при розробці На фіг 1 - 2 зображений протез міжхребцевого диску в зборі (вид спереду і зверху), де 1 Рухомий круглий вкладиш, 2 Металічні пластини, 3 Шипи із гострими кінцями на ЗОВНІШНІХ пове о> 47922 рхнях металічних пластин, 4 Сферичні заглиблення на робочій поверхні металічних пластин, 5 Сферичні опуклі частини вкладиша, 6 Рівновиступаючий бортик по зовнішньому краю круглого вкладиша, На фіг 3 - 4 зображені металічні пластини із сферичними заглибленнями на робочих поверхнях (2) (вид спереду та з боку робочих поверхонь) На фіг 5 - 6 зображений рухомий круглий вкладиш (1) (вид спереду і зверху) Функція протезу міжхребцевого диску забезпечується за рахунок рухомого круглого вкладишу (1), який розташовується між двома металічними пластинами (2), які мають на своїй робочій поверхні сферичні заглиблення (4), що відповідають за формою і розмірами сферичним опуклим частинам вкладиша (5) і дозволяють рух пластин відносно вкладиша Рівновиступаючий бортик (6) по зовнішньому краю круглого вкладиша має діаметр, більший за ЗОВНІШНІЙ діаметр сферичних заглиблень (4) на робочих поверхнях металічних пластин (2) і є запобіжним елементом всього протезу відносно висковзування вкладишу при роботі протезу Діаметр і глибина сферичних заглиблень (4) на робочих поверхнях металічних пластин (2), а також форма і конструкція рухомого круглого вкладишу (1) дозволяють зміщення поздовжніх вісей металічних пластин (2) до 10 градусів одна відносно іншої За рахунок шипів із гострими кінцями (3) на ЗОВНІШНІХ поверхнях металічних пластин (2) остан ні кріпляться до тіл сусідніх хребців, між якими встановлюється протез Даний протез може бути використаний у спінальній нейрохірурги та ортопедії для лікування хворих із різноманггною патологією міжхребцевих дисків, без порушення анатомічних та фізіологічних, біомеханічних властивостей зв'язкового апарату хребетного стовпа Література 1 J Neurosurg 2001 Jan,94(1 Suppl) 174-8 Use of cylindrical titanium mesh and locking plates in anterior cervical fusion Technical note Das K, Couldwell WT, Sava G, Taddomo RF, 2 Spine 2000 Sep 15,25(18) 2407-15 Analysis of titanium mesh cages in adults with minimum two-year foilow-up Eck KR, Bndwell KH, Ungacta FF, Lapp MA, Lenke LG, Riew KD Department of Orthopaedic Surgery, Washington University School of Medicine, St Louis, MO 63110, USA 3 Spine 1997 Jun 1,22(11) 1181-8 Strength and stability of posterior lumbar interbody fusion Comparison of titanium fiber mesh implant and tncortical bone graft Hoshijima K, Nightingale RW, Yu JR, Richardson WJ, Harper KD, Yamamoto H, Myers BS Kochi Medical Center, Japan 4 Clm Orthop 1994 Mar,(300) 52-63 Titamummesh block replacement of the mtervertebral disk Leong JC, Chow SP, Yau AC Department of Orthopaedic Surgery, University of Hong Kong, Queen Mary Hospital Фіг.З Фіг Л Фіг.4 Фіг.2 47922 ,^-^lii '.5 Фіг. б ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
