Зубний протез

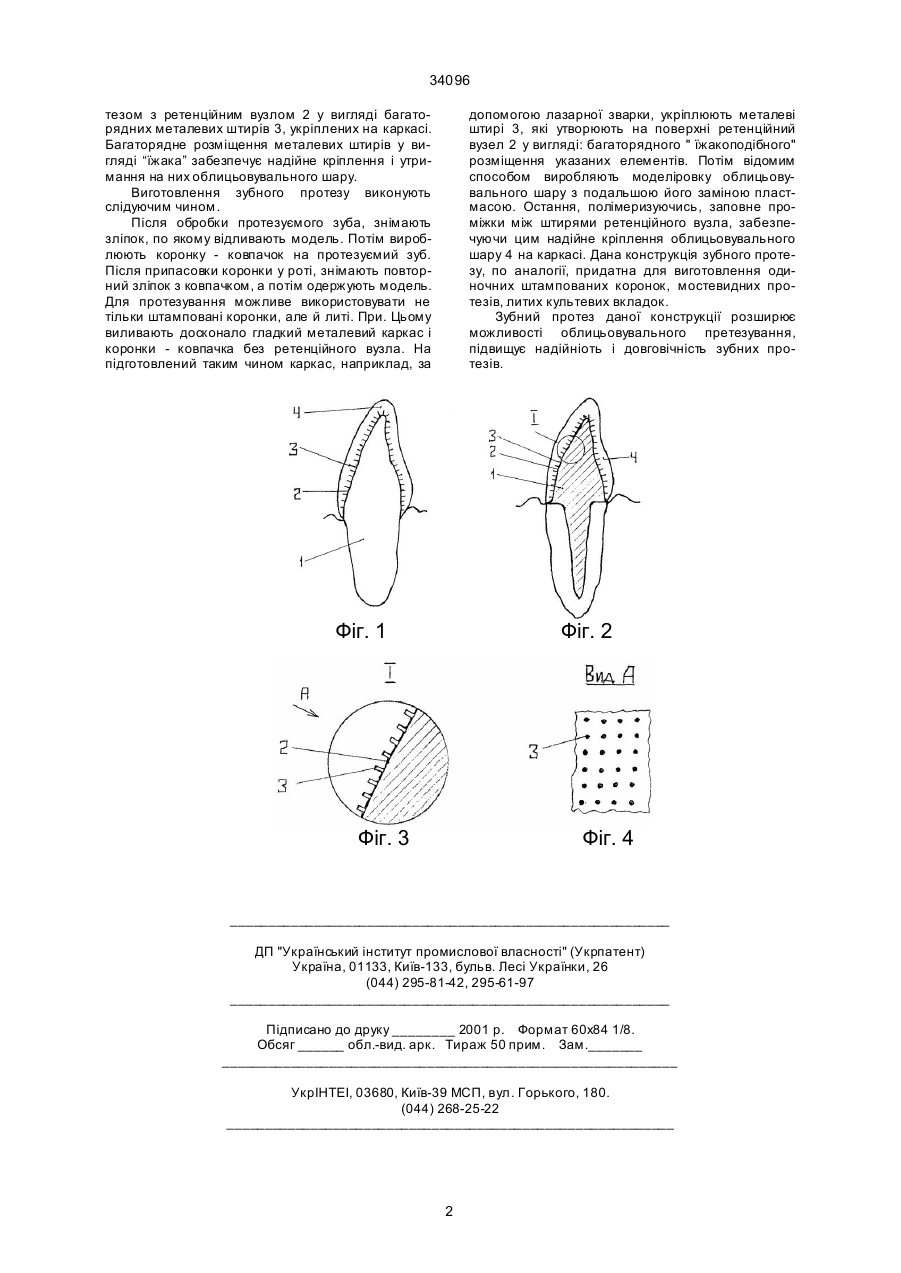

Зубний протез, який складається із металевого каркасу з ретенційним вузлом і облицьовувального шару, розміщеного зовні каркасу, який відрізняє ться тим, що ретенційний вузел виконаний у вигляді, багаторядних металевих штирів, укріплених на каркасі. (19) (21) 99063025 (22) 02.06.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Максудов Яшар Ісбат Огли , Максудова Арзу Яшарівна, Максудов Богдан Яшарович (73) Максудов Яшар Ісбат огли, Максудова Арзу 34096 тезом з ретенційним вузлом 2 у вигляді багаторядних металевих штирів 3, укріплених на каркасі. Багаторядне розміщення металевих штирів у вигляді “їжака” забезпечує надійне кріплення і утримання на них облицьовувального шару. Виготовлення зубного протезу виконують слідуючим чином. Після обробки протезуємого зуба, знімають зліпок, по якому відливають модель. Потім вироблюють коронку - ковпачок на протезуємий зуб. Після припасовки коронки у роті, знімають повторний зліпок з ковпачком, а потім одержують модель. Для протезування можливе використовувати не тільки штамповані коронки, але й литі. При. Цьому виливають досконало гладкий металевий каркас і коронки - ковпачка без ретенційного вузла. На підготовлений таким чином каркас, наприклад, за допомогою лазарної зварки, укріплюють металеві штирі 3, які утворюють на поверхні ретенційний вузел 2 у вигляді: багаторядного " їжакоподібного" розміщення указаних елементів. Потім відомим способом виробляють моделіровку облицьовувального шару з подальшою його заміною пластмасою. Остання, полімеризуючись, заповне проміжки між штирями ретенційного вузла, забезпечуючи цим надійне кріплення облицьовувального шару 4 на каркасі. Дана конструкція зубного протезу, по аналогії, придатна для виготовлення одиночних штампованих коронок, мостевидних протезів, литих культевих вкладок. Зубний протез даної конструкції розширює можливості облицьовувального претезування, підвищує надійніоть і довговічність зубних протезів. Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
