Сечоприймач
Формула / Реферат

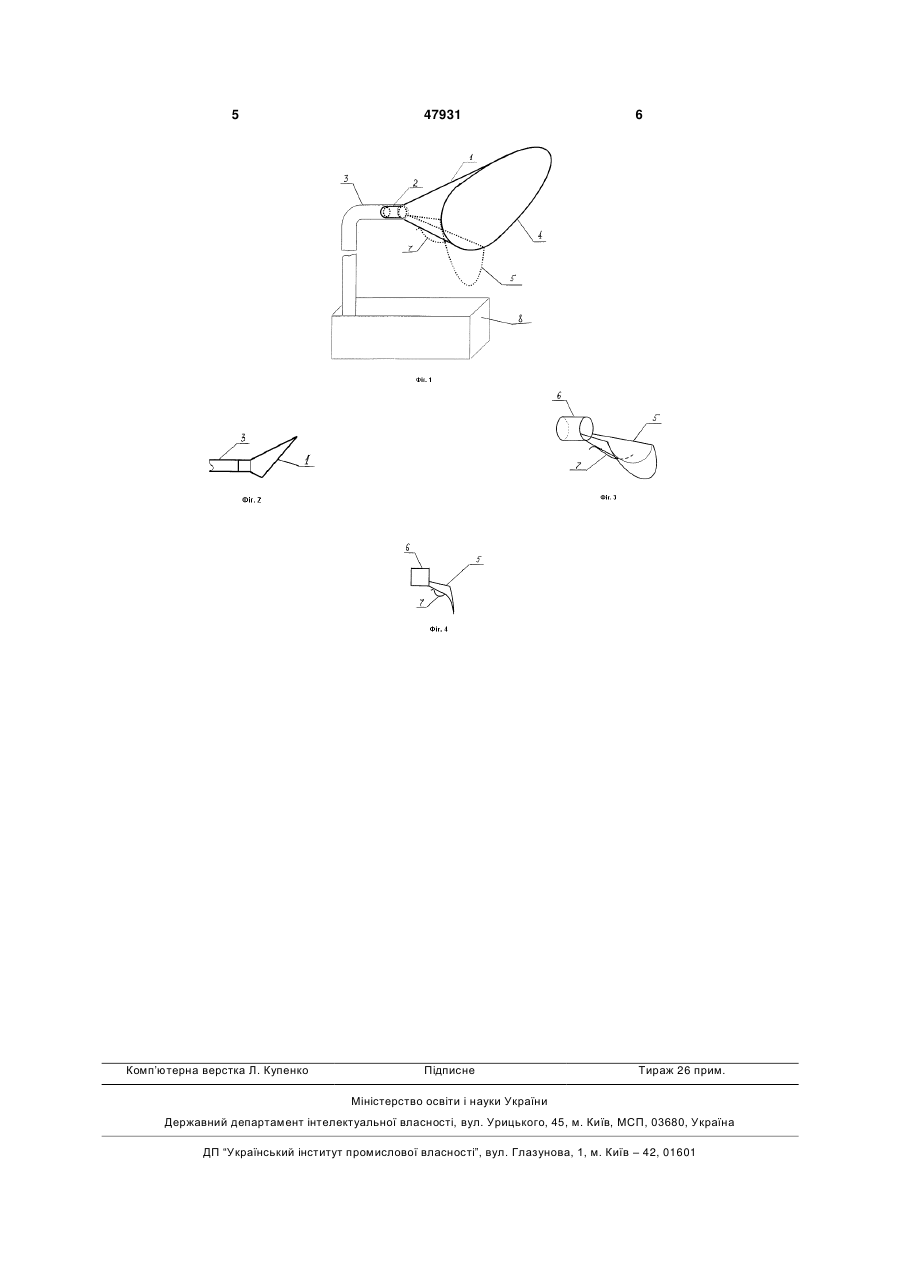

1. Сечоприймач, що містить вузол подачі сечі, горловина якого виконана з можливістю щільного прилягання до зовнішніх частин статевих органів користувача, який відрізняється тим, що вузол подачі сечі виконаний у вигляді лійки-сечоприймача конічної форми з трубкою на вузькому кінці, сполученою з відвідним еластичним шлангом необмеженої довжини, горловина лійки-сечоприймача зрізана під певним кутом.
2. Сечоприймач за п. 1, який відрізняється тим, що кут зрізу горловини у її верхній частині складає 30°-50° по відношенню до боків лійки.
3. Сечоприймач за пп. 1, 2, який відрізняється тим, що вузол подачі сечі оснащений насадкою-стопором, яка знімається.
Текст

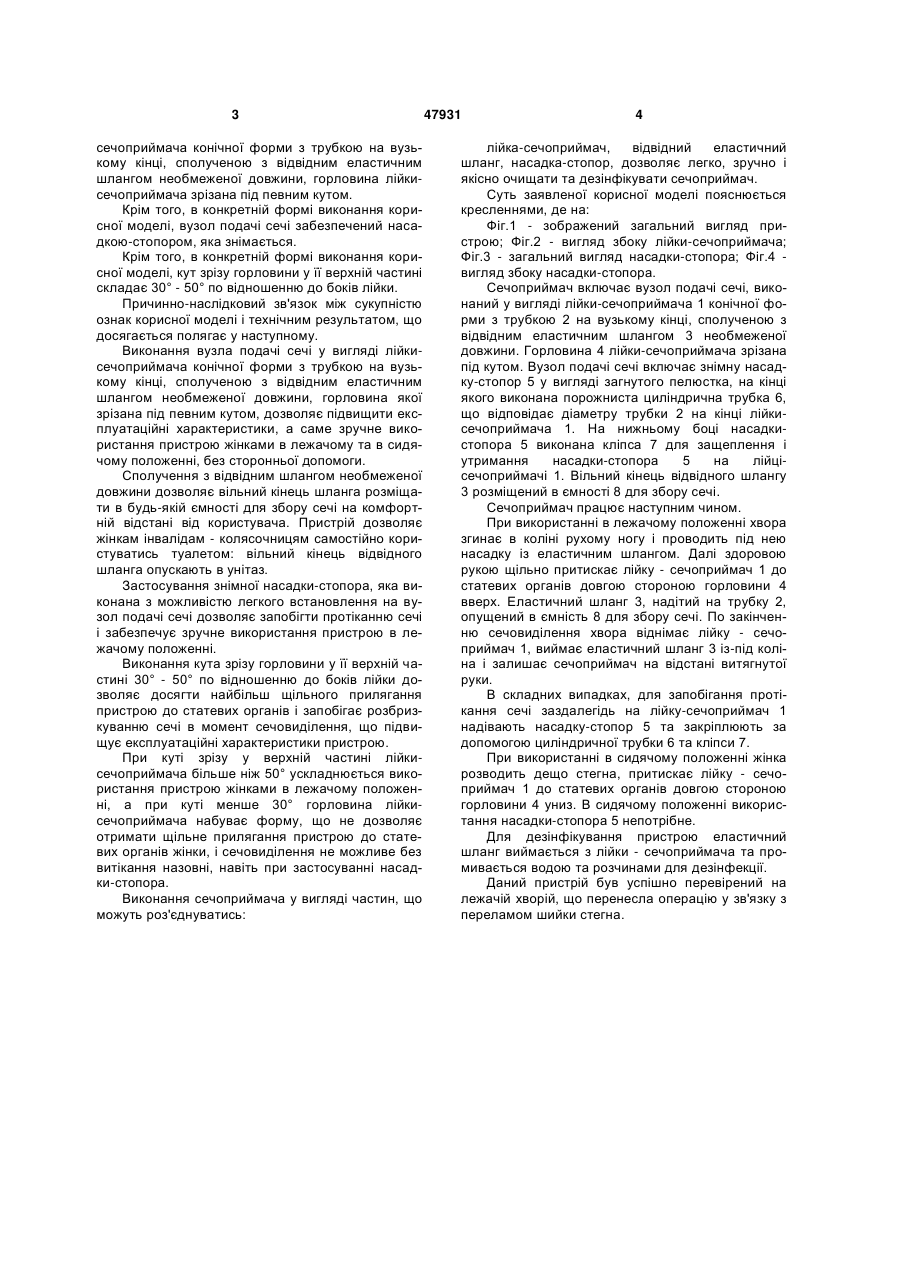

1. Сечоприймач, що містить вузол подачі сечі, горловина якого виконана з можливістю щільного прилягання до зовнішніх частин статевих органів користувача, який відрізняється тим, що вузол подачі сечі виконаний у вигляді лійки 3 сечоприймача конічної форми з трубкою на вузькому кінці, сполученою з відвідним еластичним шлангом необмеженої довжини, горловина лійкисечоприймача зрізана під певним кутом. Крім того, в конкретній формі виконання корисної моделі, вузол подачі сечі забезпечений насадкою-стопором, яка знімається. Крім того, в конкретній формі виконання корисної моделі, кут зрізу горловини у її верхній частині складає 30° - 50° по відношенню до боків лійки. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, що досягається полягає у наступному. Виконання вузла подачі сечі у вигляді лійкисечоприймача конічної форми з трубкою на вузькому кінці, сполученою з відвідним еластичним шлангом необмеженої довжини, горловина якої зрізана під певним кутом, дозволяє підвищити експлуатаційні характеристики, а саме зручне використання пристрою жінками в лежачому та в сидячому положенні, без сторонньої допомоги. Сполучення з відвідним шлангом необмеженої довжини дозволяє вільний кінець шланга розміщати в будь-якій ємності для збору сечі на комфортній відстані від користувача. Пристрій дозволяє жінкам інвалідам - колясочницям самостійно користуватись туалетом: вільний кінець відвідного шланга опускають в унітаз. Застосування знімної насадки-стопора, яка виконана з можливістю легкого встановлення на вузол подачі сечі дозволяє запобігти протіканню сечі і забезпечує зручне використання пристрою в лежачому положенні. Виконання кута зрізу горловини у її верхній частині 30° - 50° по відношенню до боків лійки дозволяє досягти найбільш щільного прилягання пристрою до статевих органів і запобігає розбризкуванню сечі в момент сечовиділення, що підвищує експлуатаційні характеристики пристрою. При куті зрізу у верхній частині лійкисечоприймача більше ніж 50° ускладнюється використання пристрою жінками в лежачому положенні, а при куті менше 30° горловина лійкисечоприймача набуває форму, що не дозволяє отримати щільне прилягання пристрою до статевих органів жінки, і сечовиділення не можливе без витікання назовні, навіть при застосуванні насадки-стопора. Виконання сечоприймача у вигляді частин, що можуть роз'єднуватись: 47931 4 лійка-сечоприймач, відвідний еластичний шланг, насадка-стопор, дозволяє легко, зручно і якісно очищати та дезінфікувати сечоприймач. Суть заявленої корисної моделі пояснюється кресленнями, де на: Фіг.1 - зображений загальний вигляд пристрою; Фіг.2 - вигляд збоку лійки-сечоприймача; Фіг.3 - загальний вигляд насадки-стопора; Фіг.4 вигляд збоку насадки-стопора. Сечоприймач включає вузол подачі сечі, виконаний у вигляді лійки-сечоприймача 1 конічної форми з трубкою 2 на вузькому кінці, сполученою з відвідним еластичним шлангом 3 необмеженої довжини. Горловина 4 лійки-сечоприймача зрізана під кутом. Вузол подачі сечі включає знімну насадку-стопор 5 у вигляді загнутого пелюстка, на кінці якого виконана порожниста циліндрична трубка 6, що відповідає діаметру трубки 2 на кінці лійкисечоприймача 1. На нижньому боці насадкистопора 5 виконана кліпса 7 для защеплення і утримання насадки-стопора 5 на лійцісечоприймачі 1. Вільний кінець відвідного шлангу 3 розміщений в ємності 8 для збору сечі. Сечоприймач працює наступним чином. При використанні в лежачому положенні хвора згинає в коліні рухому ногу і проводить під нею насадку із еластичним шлангом. Далі здоровою рукою щільно притискає лійку - сечоприймач 1 до статевих органів довгою стороною горловини 4 вверх. Еластичний шланг 3, надітий на трубку 2, опущений в ємність 8 для збору сечі. По закінченню сечовиділення хвора віднімає лійку - сечоприймач 1, виймає еластичний шланг 3 із-під коліна і залишає сечоприймач на відстані витягнутої руки. В складних випадках, для запобігання протікання сечі заздалегідь на лійку-сечоприймач 1 надівають насадку-стопор 5 та закріплюють за допомогою циліндричної трубки 6 та кліпси 7. При використанні в сидячому положенні жінка розводить дещо стегна, притискає лійку - сечоприймач 1 до статевих органів довгою стороною горловини 4 униз. В сидячому положенні використання насадки-стопора 5 непотрібне. Для дезінфікування пристрою еластичний шланг виймається з лійки - сечоприймача та промивається водою та розчинами для дезінфекції. Даний пристрій був успішно перевірений на лежачій хворій, що перенесла операцію у зв'язку з переламом шийки стегна. 5 Комп’ютерна верстка Л. Купенко 47931 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUrine-collecting bag
Автори англійськоюKerpel Hanna Volodymyrivna
Назва патенту російськоюМочеприемник
Автори російськоюКерпель Анна Владимировна
МПК / Мітки
МПК: A61G 9/00
Мітки: сечоприймач
