Спосіб монтажу захисного пристрою шлакового стопора сталеплавильного конвертера
Номер патенту: 43554
Опубліковано: 25.08.2009
Автори: Ларіонов Олександр Олексійович, Чепіга Олександр Андрійович, Убийкінь Валерій Васильович, Нецман Євген Григорович, Забелін Анатолій Семенович
Формула / Реферат
Спосіб монтажу захисного пристрою шлакового стопора сталеплавильного конвертера, що включає збирання й приварювання опорних ребер і захисних екранів захисного пристрою до горловини конвертера, який відрізняється тим, що опорні ребра й захисні екрани захисного пристрою подають до складального стенда укрупнених вузлів, де виконують формування захисного пристрою шляхом їх поелементного припасування до горловини конвертера, збирання й зварювання деталей захисного пристрою між собою, закріплюють його на опорному кільці, після чого опорне кільце із захисним пристроєм подають до місця остаточного збирання укрупнених вузлів, де на горловині конвертера жорстко закріплюють захисний пристрій з наступним демонтажем його кріплення до опорного кільця.
Текст

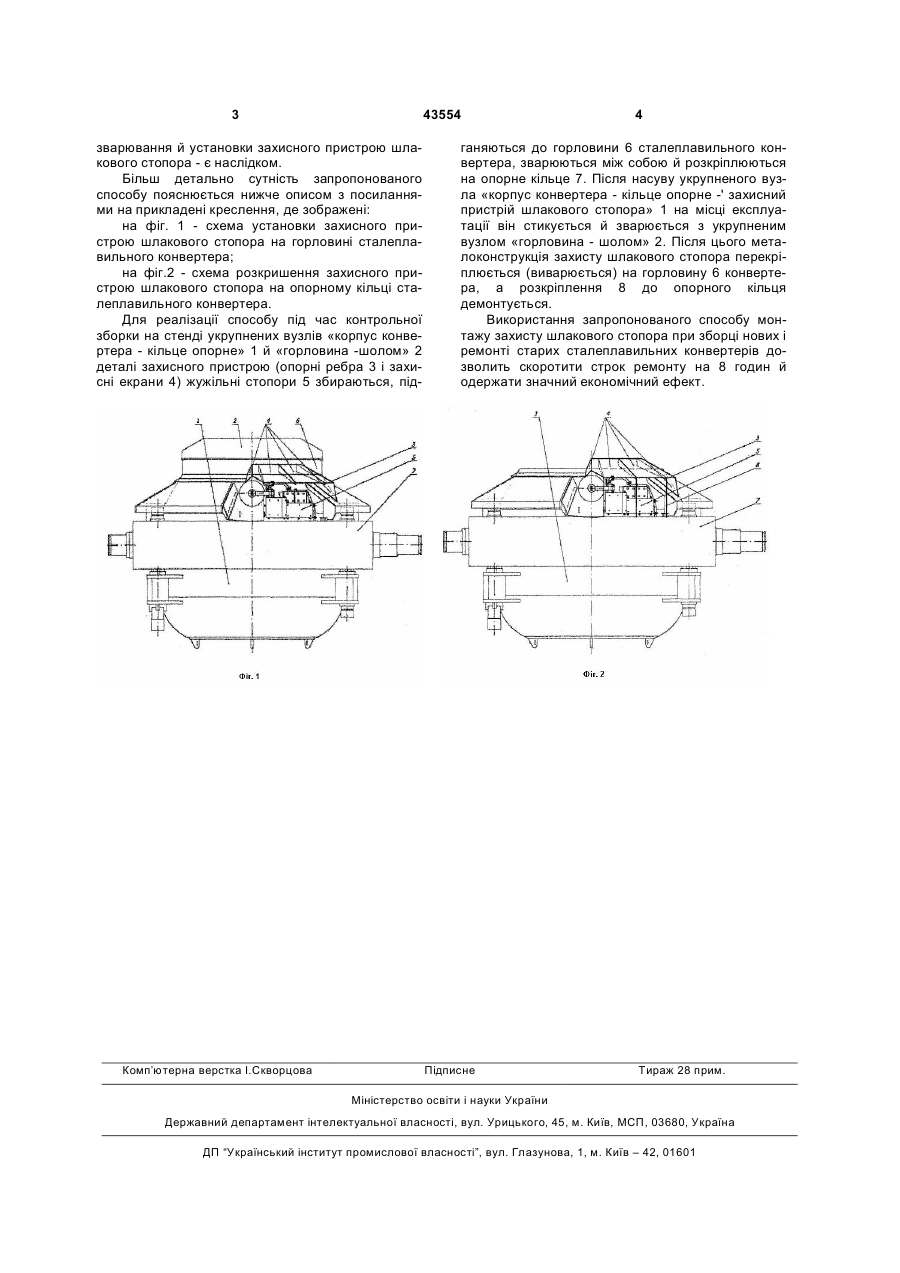

Спосіб монтажу захисного пристрою шлакового стопора сталеплавильного конвертера, що включає збирання й приварювання опорних ребер 3 43554 зварювання й установки захисного пристрою шлакового стопора - є наслідком. Більш детально сутність запропонованого способу пояснюється нижче описом з посиланнями на прикладені креслення, де зображені: на фіг. 1 - схема установки захисного пристрою шлакового стопора на горловині сталеплавильного конвертера; на фіг.2 - схема розкришення захисного пристрою шлакового стопора на опорному кільці сталеплавильного конвертера. Для реалізації способу під час контрольної зборки на стенді укрупнених вузлів «корпус конвертера - кільце опорне» 1 й «горловина -шолом» 2 деталі захисного пристрою (опорні ребра 3 і захисні екрани 4) жужільні стопори 5 збираються, під Комп’ютерна верстка І.Скворцова 4 ганяються до горловини 6 сталеплавильного конвертера, зварюються між собою й розкріплюються на опорне кільце 7. Після насуву укрупненого вузла «корпус конвертера - кільце опорне -' захисний пристрій шлакового стопора» 1 на місці експлуатації він стикується й зварюється з укрупненим вузлом «горловина - шолом» 2. Після цього металоконструкція захисту шлакового стопора перекріплюється (виварюється) на горловину 6 конвертера, а розкріплення 8 до опорного кільця демонтується. Використання запропонованого способу монтажу захисту шлакового стопора при зборці нових і ремонті старих сталеплавильних конвертерів дозволить скоротити строк ремонту на 8 годин й одержати значний економічний ефект. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for mounting of protection device of slag stopper of steel-smelting converter
Автори англійськоюLarionov Oleksandr Oleksiiovych, Zabelin Anatolii Semenovych, Ubyikin Valerii Vasyliovych, Netsman Yevhen Hryhorovych, Chepiha Oleksandr Andriiovych
Назва патенту російськоюСпособ монтажа защитного устройства шлакового стопора сталеплавильного конвертера
Автори російськоюЛарионов Александр Алексеевич, Забелин Анатолий Семенович, Убийкинь Валерий Васильевич, Нецман Евгений Григорьевич, Чепига Александр Андреевич
МПК / Мітки
МПК: C21C 5/42
Мітки: монтажу, захисного, конвертера, стопора, пристрою, спосіб, шлакового, сталеплавильного
