Механізм човника швейної машини “зигзаг” стрічки

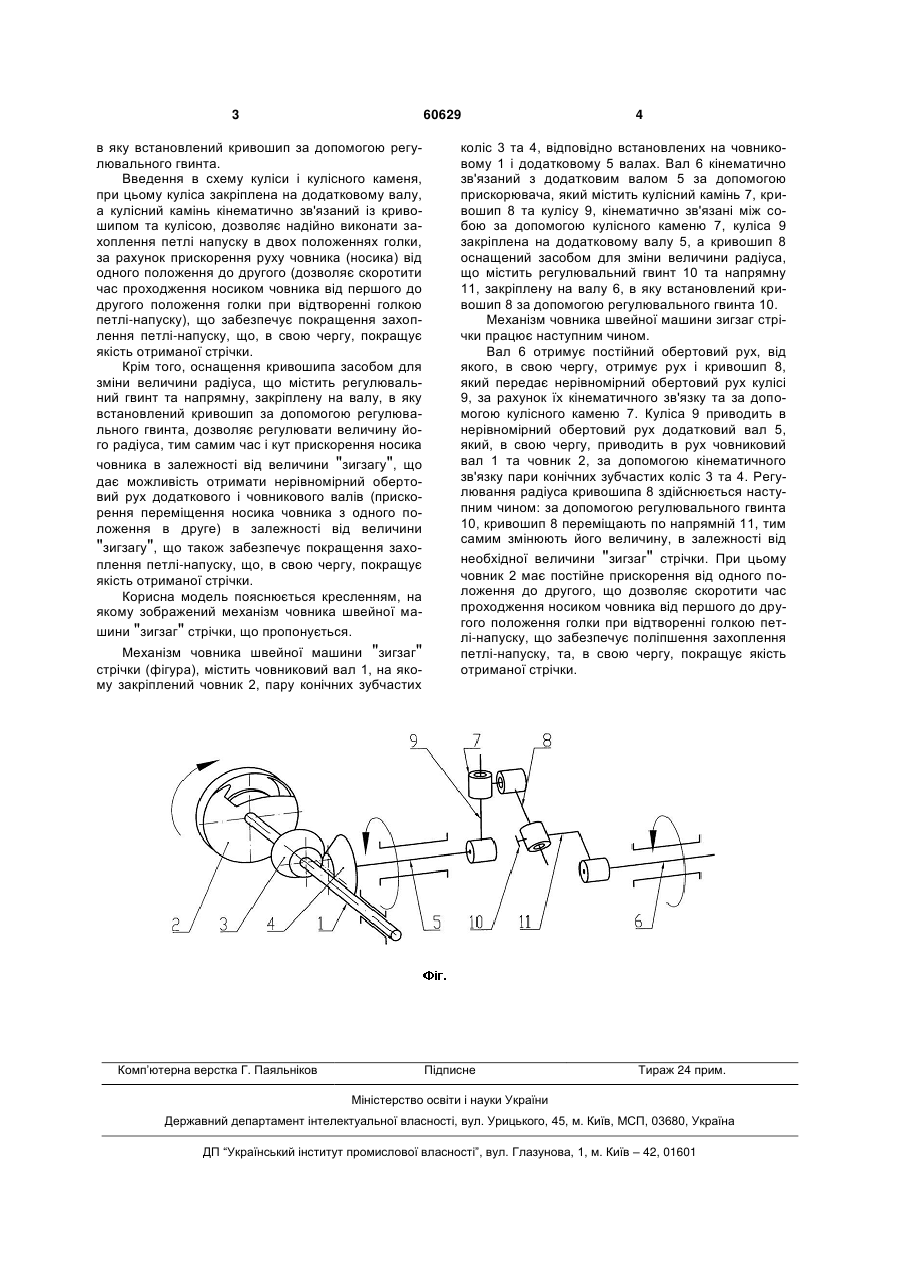

1. Механізм човника швейної машини "зигзаг" стрічки, що містить вал, додатковий вал та човниковий вал з човником, пару конічних зубчастих коліс, відповідно закріплених на човниковому та 3 60629 в яку встановлений кривошип за допомогою регулювального гвинта. Введення в схему куліси і кулісного каменя, при цьому куліса закріплена на додатковому валу, а кулісний камінь кінематично зв'язаний із кривошипом та кулісою, дозволяє надійно виконати захоплення петлі напуску в двох положеннях голки, за рахунок прискорення руху човника (носика) від одного положення до другого (дозволяє скоротити час проходження носиком човника від першого до другого положення голки при відтворенні голкою петлі-напуску), що забезпечує покращення захоплення петлі-напуску, що, в свою чергу, покращує якість отриманої стрічки. Крім того, оснащення кривошипа засобом для зміни величини радіуса, що містить регулювальний гвинт та напрямну, закріплену на валу, в яку встановлений кривошип за допомогою регулювального гвинта, дозволяє регулювати величину його радіуса, тим самим час і кут прискорення носика човника в залежності від величини "зигзагу", що дає можливість отримати нерівномірний обертовий рух додаткового і човникового валів (прискорення переміщення носика човника з одного положення в друге) в залежності від величини "зигзагу", що також забезпечує покращення захоплення петлі-напуску, що, в свою чергу, покращує якість отриманої стрічки. Корисна модель пояснюється кресленням, на якому зображений механізм човника швейної машини "зигзаг" стрічки, що пропонується. Механізм човника швейної машини "зигзаг" стрічки (фігура), містить човниковий вал 1, на якому закріплений човник 2, пару конічних зубчастих Комп’ютерна верстка Г. Паяльніков 4 коліс 3 та 4, відповідно встановлених на човниковому 1 і додатковому 5 валах. Вал 6 кінематично зв'язаний з додатковим валом 5 за допомогою прискорювача, який містить кулісний камінь 7, кривошип 8 та кулісу 9, кінематично зв'язані між собою за допомогою кулісного каменю 7, куліса 9 закріплена на додатковому валу 5, а кривошип 8 оснащений засобом для зміни величини радіуса, що містить регулювальний гвинт 10 та напрямну 11, закріплену на валу 6, в яку встановлений кривошип 8 за допомогою регулювального гвинта 10. Механізм човника швейної машини зигзаг стрічки працює наступним чином. Вал 6 отримує постійний обертовий рух, від якого, в свою чергу, отримує рух і кривошип 8, який передає нерівномірний обертовий рух кулісі 9, за рахунок їх кінематичного зв'язку та за допомогою кулісного каменю 7. Куліса 9 приводить в нерівномірний обертовий рух додатковий вал 5, який, в свою чергу, приводить в рух човниковий вал 1 та човник 2, за допомогою кінематичного зв'язку пари конічних зубчастих коліс 3 та 4. Регулювання радіуса кривошипа 8 здійснюється наступним чином: за допомогою регулювального гвинта 10, кривошип 8 переміщають по напрямній 11, тим самим змінюють його величину, в залежності від необхідної величини "зигзаг" стрічки. При цьому човник 2 має постійне прискорення від одного положення до другого, що дозволяє скоротити час проходження носиком човника від першого до другого положення голки при відтворенні голкою петлі-напуску, що забезпечує поліпшення захоплення петлі-напуску, та, в свою чергу, покращує якість отриманої стрічки. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
