Низькотемпературна тепловипромінювальна обігрівна панель з конвекційним ефектом

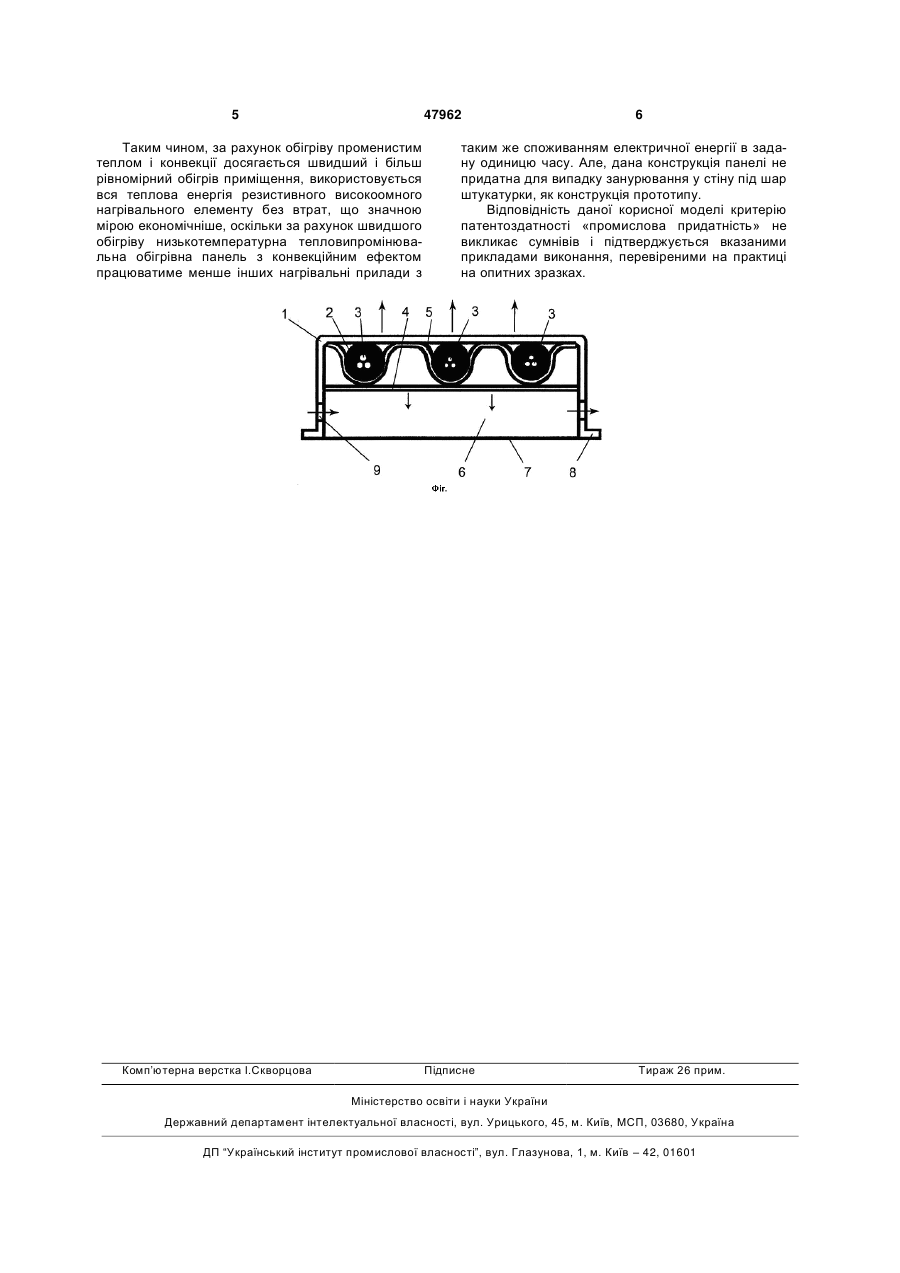

1. Низькотемпературна тепловипромінювальна обігрівна панель з конвекційним ефектом, що містить виводи для підключення до електричної мережі, послідовно розташовані передній тепловипромінювальний елемент, один чи більше резистивних нагрівних елементів, покритих оболонкою з теплостійкого електроізоляційного матеріалу з закріпленням на випромінювальному елементі, яка відрізняється тим, що містить задній теплови 3 та задньою стінкою панелі, у випадку, якщо її не вмонтовують у стіну під шар штукатурки чи у підлогу. Найбільш близьким до рішення, що заявляється, по технічній суті та технічному результату, що досягається, є низькотемпературна тепловипромінювальна обігрівна панель за патентом України №38334 U (МПК 2006 Н05В3/06). Така низькотемпературна тепловипромінювальна обігрівна панель містить виводи для підключення до електричної мережі, послідовно розташовані випромінювальний елемент, резистивний нагрівний елемент з спіралеподібно скрученої високоомної проволоки з зовнішнім покриттям теплостійким електроізоляційним шаром з закріпленням на випромінювальному елементі, теплоізоляційний елемент, відбивач тепла. Але така низькотемпературна тепловипромінювальна обігрівна панель у випадку кріплення на поверхні стіни приміщення (а не занурювання у стіну) має суттєвий недолік, який полягає у неповному використанні можливості нагрівного елементу, у зв'язку із поглинанням частини енергії теплоізоляційним елементом. Задача, яка вирішується пропонованим пристроєм полягає у створенні нової конструкції, яка забезпечує більш ефективне використання енергоносію, забезпечуючи більшу тепловіддачу пристрою. Поставлена задача вирішується завдяки другому (задньому) тепловипромінювальному елементу (тепловипромінюючій поверхні) і камері природної повітряної конвекції, що збільшують тепловіддачу приладу при однакових параметрах нагрівального елементу в порівнянні з прототипом. Більш докладно сутність аналогів та пропонованої корисної моделі пояснюється кресленням, де на Фіг. зображений вигляд пропонованої низькотемпературної тепловипромінювальної обігрівної панелі з конвекційним ефектом в перерізі. Низькотемпературна тепловипромінювальна обігрівна панель з конвекційним ефектом, що пропонується, має виводи для підключення до електричної мережі (не зображені на кресленні), передній тепловипромінювальний елемент (передня тепловипромінююча поверхня) 1, один чи більше резистивні високоомні нагрівальні елементи 3, задній тепловипромінювальний елемент (задня тепловипромінююча поверхня) 4, камеру природної повітряної конвекції 6, кришку камери природної повітряної конвекції 7. Крім того, резистивні високоомні нагрівальні елементи 3 зазвичай складаються з одної, двох чи більше жил дроту, як правило, спіралеподібно скручених між собою в разі використання декількох жил. Нагрівальні елементи 3 звичайно виготовляються з високоомного резистивного дроту і покриті оболонкою з теплостійкого електроізоляційного шару 2, та закріплені на тепловипромінювальних елементах 1 та 4. Нагрівальний елемент 3 кріпиться до випромінюючої поверхні 1 та/або 4 за допомогою фольгованого алюмінієвого скотчу, або закріплюється іншим методом. Оболонка теплостійкого ізоляційного матеріалу 2 виконана з силікону чи іншого електроізоляційного матеріалу. Кришка камери природної повітряної конвекції 7 може бути відсутня в конструкції панелі і її функцію по утворенні камери 47962 4 природної повітряної конвекції 6 може виконувати, наприклад, поверхня стіни - в разі кріплення панелі на неї. Кришка камери природної повітряної конвекції 7, як правило, виконується з металевого листу. Розміщення другого (заднього) тепловипромінювального елементу 4, дозволяє досягти вищих показників тепловіддачі, оскільки задній тепловипромінювальний елемент 4 виконаний з теплопровідного матеріалу, такого, як метал або штучне чи натуральне каміння, керамічна плита, матеріал на основі поліефірних смол, у відмінність від теплоізоляційного елементу, наприклад, магнезиту, як у прототипі. Така низькотемпературна тепловипромінювальна обігрівна панель з конвекційним ефектом не поглинає тепло, як панель у прототипі за рахунок наявності теплоізоляційного елементу у задній стінці, а передає його в навколишнє середовище за допомогою природної конвекції. У якості матеріалу для тепловипромінювального елементу 1 може бути використаний метал, штучний чи натуральний камінь, керамічні плити, матеріали на основі поліефірних смол. У разі, коли тепловипромінювальні елементи 1 чи 4 виготовляються з діелектричних матеріалів, випромінюючу поверхню додатково армують феромагнітной сіткою, що є і екраном і заземленням і запобігає розповсюдженню електромагнітного випромінювання в разі його виникнення. При подачі напруги на виводи низькотемпературної тепловипромінювальної обігрівної панелі з конвекційним ефектом із електромережі, високоомні резистивні нагрівальні елементи 3 нагрівають тепловипромінювальні елементи 1 і 4 рівномірно по їх поверхням. Фольгований скотч, крім функції кріплення, виконує також роль відбивача і він відбиває більшу кількість тепла у напрямку переднього тепловипромінювального елементу 1. Передній тепловипромінювальний елемент віддає тепло променистим теплом. Променистий теплообмін відрізняється від теплопровідності і конвекції тим, що теплота в цьому випадку може передаватися через вакуум. Схожість же його з іншими способами передачі тепла в тому, що він теж обумовлений різницею температур. Теплове випромінювання може супроводжуватися випусканням видимого світла, але його енергія мала в порівнянні з енергією випромінювання невидимої частини спектру. Інтенсивність теплопередачі шляхом теплопровідності і конвекції пропорційна температурі, а променистий тепловий потік пропорційний четвертому ступеню температури і підкоряється закону Стефана - Больцмана. Тому температура тепловипромінювальних елементів лежить в межах 65-80 градусів Цельсію (невидима частина спектру, найкомфортніше тепло). Задній тепловипромінювальний елемент 4, нагріваючись, створює конвекцію, завдяки камері природної конвекції 6. Тобто забір повітря у камеру 6 відбувається через отвори 9 розташовані нижче, і після нагрівання, повітря виходить через отвори 9 розташовані вище, за напрямами, як схематично показано на кресленні, у середину приміщення. 5 47962 Таким чином, за рахунок обігріву променистим теплом і конвекції досягається швидший і більш рівномірний обігрів приміщення, використовується вся теплова енергія резистивного високоомного нагрівального елементу без втрат, що значною мірою економічніше, оскільки за рахунок швидшого обігріву низькотемпературна тепловипромінювальна обігрівна панель з конвекційним ефектом працюватиме менше інших нагрівальні прилади з Комп’ютерна верстка І.Скворцова 6 таким же споживанням електричної енергії в задану одиницю часу. Але, дана конструкція панелі не придатна для випадку занурювання у стіну під шар штукатурки, як конструкція прототипу. Відповідність даної корисної моделі критерію патентоздатності «промислова придатність» не викликає сумнівів і підтверджується вказаними прикладами виконання, перевіреними на практиці на опитних зразках. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
