Пристрій індивідуального опалення

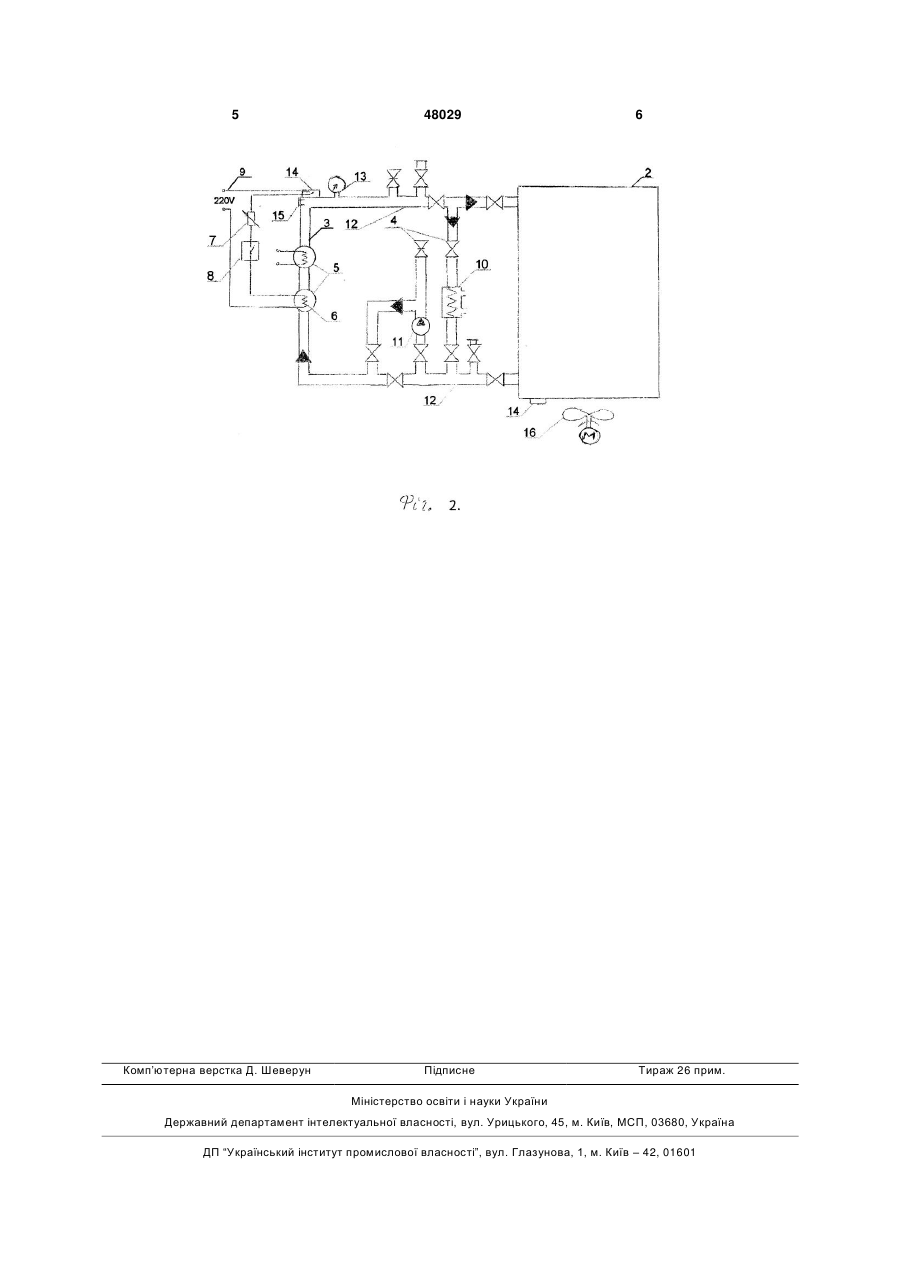

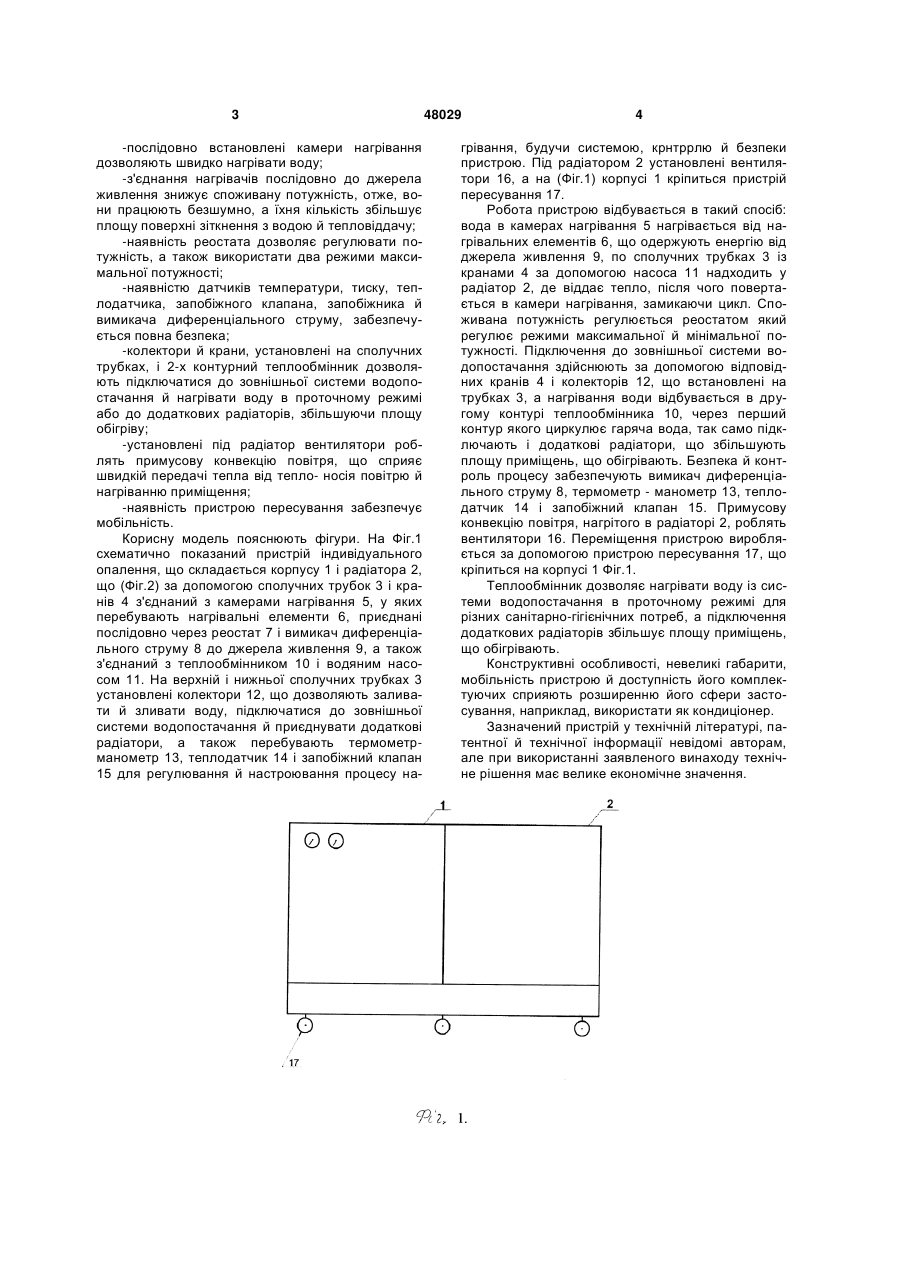

Пристрій індивідуального опалення, що складається з радіатора і камери нагрівання з нагрівальним елементом, підключеним до джерела живлення, з'єднаних за допомогою трубок із кранами в замкнутий контур, у якому розміщені запобіжний клапан, датчики температури, тиску, теплодатчик і вимикач диференціального струму, який відрізняється тим, що нагрівання теплоносія відбувається в послідовно встановлених декількох камерах нагрівання з нагрівальними елементами, причому елементи з'єднані послідовно в електричний ланцюг з реостатом, і джерелом живлення, при цьому між радіатором і камерами нагрівання встановлені водяний насос і двоконтурний теплообмінник, на верхній і нижній сполучних трубках установлені колектори, під радіатором - вентилятори, а на корпусі - пристрій пересування. Індивідуального опалення трансформерного типу відноситься до галузі теплотехніки (електроопалювальні системи) і може бути використане для опалення й нагрівання води в житлових приміщеннях, будинках, офісах та ін. Аналогами пристрою є електроопалювальні системи й котли різних конструкцій, що представляють замкнутий контур, що складається з радіатора й камери нагрівання з нагрівальним елементом, підключеним до джерела живлення, і сполучних трубок. Прототипом пристрою є електрокотел "Енергія плюс" (ВАТ "Рембиттехніка" , м. Херсон) де від джерела живлення нагрівальний елемент, що розміщений в камері нагрівання, нагріває теплоносія (воду), вона циркулює по сполучних трубках і віддає тепло радіатору, що нагріває повітря, після чого повертається в камеру нагрівання, а встановлені в контурі датчики температури, тиску, теплодатчик і вимикач диференціального струму забезпечують безпеку й контролюють процес. Недоліками даної конструкції є: невідповідність тепловіддачі, споживаної потужності, велика витрата електроенергії й тривалий час нагрівання, крім того, котел у приміщенні встановлюється стаціонарно. Завданням корисної моделі є створення пристрою, у якому за рахунок конструктивних особливостей можливо було б зменшити витрати споживчої енергії й збільшити тепловіддачу, а також використати його як мобільну установку. Це досягається тим, що в пристрої воду нагрівають у декількох послідовно встановлених камерах нагрівання, і в кожній з них вода підвищує свою температуру від нагрівального елемента в процесі руху, причому, всі елементи приєднують послідовно через реостат до джерела живлення. Циркуляцію води здійснюють природним шляхом або за допомогою насоса, а для нагрівання води із зовнішньої системи водопостачання між радіатором і камерами нагрівання розміщений 2-х контурний теплообмінник, які підключають за допомогою кранів і колекторів, установлених на сполучних трубках. Крім того, під радіатором розміщені вентилятори для примусової конвекції повітря, а до корпусу кріпиться пристрій пересування. Зазначені відмітні ознаки нерозривно пов'язані з технічним результатом, а саме: (19) UA (11) 48029 (13) U (21) u200802748 (22) 03.03.2008 (24) 10.03.2010 (46) 10.03.2010, Бюл.№ 5, 2010 р. (72) РАДКОВСЬКИЙ ВАЛЕРІЙ ПАВЛОВИЧ, РАДКОВСЬКИЙ МИКОЛА ПАВЛОВИЧ, МЕДВЕДЄВ ВІКТОР МИКОЛАЙОВИЧ, ЧИЖОВ ВОЛОДИМИР ВАЛЕРІЙОВИЧ (73) РАДКОВСЬКИЙ ВАЛЕРІЙ ПАВЛОВИЧ, РАДКОВСЬКИЙ МИКОЛА ПАВЛОВИЧ, МЕДВЕДЄВ ВІКТОР МИКОЛАЙОВИЧ, ЧИЖОВ ВОЛОДИМИР ВАЛЕРІЙОВИЧ (56) UA a200612713 A, F24D13/00, 25.05.2007 EP 0916907 A2, F04D19/00, 19.05.1999 GB 1283532 A, F24H3/10, 27.07.1972 JP 2000329406 A, F24H1/18, 30.11.2000 RU 2027116 C1, F24C7/00, 20.01.1995 US 3500015 A, F24H3/04, 10.03.1970 3 -послідовно встановлені камери нагрівання дозволяють швидко нагрівати воду; -з'єднання нагрівачів послідовно до джерела живлення знижує споживану потужність, отже, вони працюють безшумно, а їхня кількість збільшує площу поверхні зіткнення з водою й тепловіддачу; -наявність реостата дозволяє регулювати потужність, а також використати два режими максимальної потужності; -наявністю датчиків температури, тиску, теплодатчика, запобіжного клапана, запобіжника й вимикача диференціального струму, забезпечується повна безпека; -колектори й крани, установлені на сполучних трубках, і 2-х контурний теплообмінник дозволяють підключатися до зовнішньої системи водопостачання й нагрівати воду в проточному режимі або до додаткових радіаторів, збільшуючи площу обігріву; -установлені під радіатор вентилятори роблять примусову конвекцію повітря, що сприяє швидкій передачі тепла від тепло- носія повітрю й нагріванню приміщення; -наявність пристрою пересування забезпечує мобільність. Корисну модель пояснюють фігури. На Фіг.1 схематично показаний пристрій індивідуального опалення, що складається корпусу 1 ірадіатора 2, що (Фіг.2) за допомогою сполучних трубок 3 і кранів 4 з'єднаний з камерами нагрівання 5, у яких перебувають нагрівальні елементи 6, приєднані послідовно через реостат 7 і вимикач диференціального струму 8 до джерела живлення 9, а також з'єднаний з теплообмінником 10 і водяним насосом 11. На верхній і нижньої сполучних трубках 3 установлені колектори 12, що дозволяють заливати й зливати воду, підключатися до зовнішньої системи водопостачання й приєднувати додаткові радіатори, а також перебувають термометрманометр 13, теплодатчик 14 і запобіжний клапан 15 для регулювання й настроювання процесу на 48029 4 грівання, будучи системою, крнтррлю й безпеки пристрою. Під радіатором 2 установлені вентилятори 16, а на (Фіг.1) корпусі 1 кріпиться пристрій пересування 17. Робота пристрою відбувається в такий спосіб: вода в камерах нагрівання 5 нагрівається від нагрівальних елементів 6, що одержують енергію від джерела живлення 9, по сполучних трубках 3 із кранами 4 за допомогою насоса 11 надходить у радіатор 2, де віддає тепло, після чого повертається в камери нагрівання, замикаючи цикл. Споживана потужність регулюється реостатом який регулює режими максимальної й мінімальної потужності. Підключення до зовнішньої системи водопостачання здійснюють за допомогою відповідних кранів 4 і колекторів 12, що встановлені на трубках 3, а нагрівання води відбувається в другому контурі теплообмінника 10, через перший контур якого циркулює гаряча вода, так само підключають і додаткові радіатори, що збільшують площу приміщень, що обігрівають. Безпека й контроль процесу забезпечують вимикач диференціального струму 8, термометр - манометр 13, теплодатчик 14 і запобіжний клапан 15. Примусову конвекцію повітря, нагрітого в радіаторі 2, роблять вентилятори 16. Переміщення пристрою виробляється за допомогою пристрою пересування 17, що кріпиться на корпусі 1 Фіг.1. Теплообмінник дозволяє нагрівати воду із системи водопостачання в проточному режимі для різних санітарно-гігієнічних потреб, а підключення додаткових радіаторів збільшує площу приміщень, що обігрівають. Конструктивні особливості, невеликі габарити, мобільність пристрою й доступність його комплектуючих сприяють розширенню його сфери застосування, наприклад, використати як кондиціонер. Зазначений пристрій у технічній літературі, патентної й технічної інформації невідомі авторам, але при використанні заявленого винаходу технічне рішення має велике економічне значення. 5 Комп’ютерна верстка Д. Шеверун 48029 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
