Пристрій індивідуального газового захисту та освітлення шахтарський

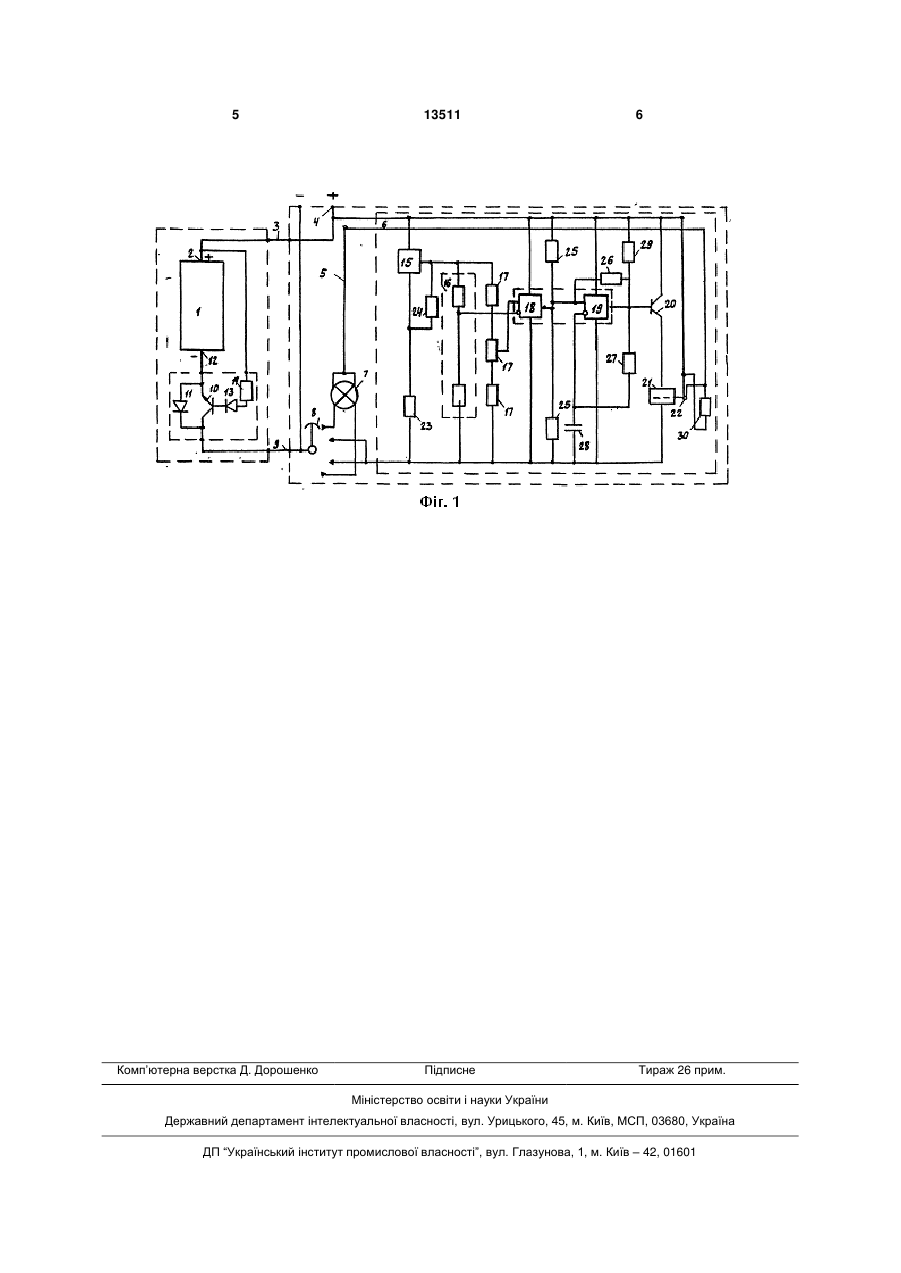

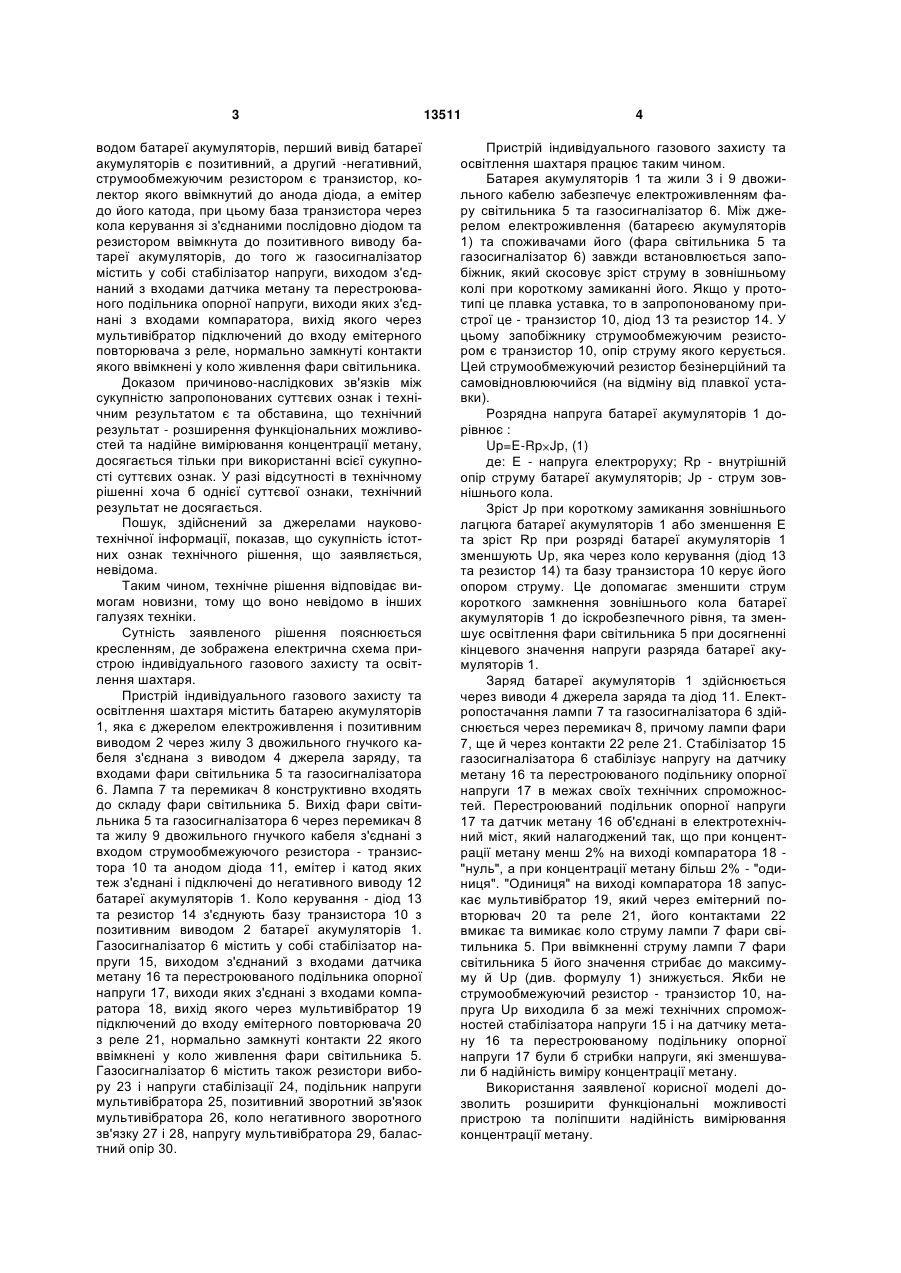

Пристрій індивідуального газового захисту та освітлення шахтарський, який містить батарею акумуляторів, перший вивід якої підключений до одного з виводів джерела заряду та до входів паралельно з'єднаних фари світильника та газосигналізатора, виходи котрих через перемикач з'єднані з входами струмообмежувального резистора та діода, а також з другим виводом джерела заряду, при цьому вихід діода з'єднаний з другим ви 3 водом батареї акумуляторів, перший вивід батареї акумуляторів є позитивний, а другий -негативний, струмообмежуючим резистором є транзистор, колектор якого ввімкнутий до анода діода, а емітер до його катода, при цьому база транзистора через кола керування зі з'єднаними послідовно діодом та резистором ввімкнута до позитивного виводу батареї акумуляторів, до того ж газосигналізатор містить у собі стабілізатор напруги, виходом з'єднаний з входами датчика метану та перестроюваного подільника опорної напруги, виходи яких з'єднані з входами компаратора, вихід якого через мультивібратор підключений до входу емітерного повторювача з реле, нормально замкнуті контакти якого ввімкнені у коло живлення фари світильника. Доказом причиново-наслідкових зв'язків між сукупністю запропонованих суттєвих ознак і технічним результатом є та обставина, що технічний результат - розширення функціональних можливостей та надійне вимірювання концентрації метану, досягається тільки при використанні всієї сукупності суттєвих ознак. У разі відсутності в технічному рішенні хоча б однієї суттєвої ознаки, технічний результат не досягається. Пошук, здійснений за джерелами науковотехнічної інформації, показав, що сукупність істотних ознак технічного рішення, що заявляється, невідома. Таким чином, технічне рішення відповідає вимогам новизни, тому що воно невідомо в інших галузях техніки. Сутність заявленого рішення пояснюється кресленням, де зображена електрична схема пристрою індивідуального газового захисту та освітлення шахтаря. Пристрій індивідуального газового захисту та освітлення шахтаря містить батарею акумуляторів 1, яка є джерелом електроживлення і позитивним виводом 2 через жилу 3 двожильного гнучкого кабеля з'єднана з виводом 4 джерела заряду, та входами фари світильника 5 та газосигналізатора 6. Лампа 7 та перемикач 8 конструктивно входять до складу фари світильника 5. Вихід фари світильника 5 та газосигналізатора 6 через перемикач 8 та жилу 9 двожильного гнучкого кабеля з'єднані з входом струмообмежуючого резистора - транзистора 10 та анодом діода 11, емітер і катод яких теж з'єднані і підключені до негативного виводу 12 батареї акумуляторів 1. Коло керування - діод 13 та резистор 14 з'єднують базу транзистора 10 з позитивним виводом 2 батареї акумуляторів 1. Газосигналізатор 6 містить у собі стабілізатор напруги 15, виходом з'єднаний з входами датчика метану 16 та перестроюваного подільника опорної напруги 17, виходи яких з'єднані з входами компаратора 18, вихід якого через мультивібратор 19 підключений до входу емітерного повторювача 20 з реле 21, нормально замкнуті контакти 22 якого ввімкнені у коло живлення фари світильника 5. Газосигналізатор 6 містить також резистори вибору 23 і напруги стабілізації 24, подільник напруги мультивібратора 25, позитивний зворотний зв'язок мультивібратора 26, коло негативного зворотного зв'язку 27 і 28, напругу мультивібратора 29, баластний опір 30. 13511 4 Пристрій індивідуального газового захисту та освітлення шахтаря працює таким чином. Батарея акумуляторів 1 та жили 3 і 9 двожильного кабелю забезпечує електроживленням фару світильника 5 та газосигналізатор 6. Між джерелом електроживлення (батареєю акумуляторів 1) та споживачами його (фара світильника 5 та газосигналізатор 6) завжди встановлюється запобіжник, який скосовує зріст струму в зовнішньому колі при короткому замиканні його. Якщо у прототипі це плавка уставка, то в запропонованому пристрої це - транзистор 10, діод 13 та резистор 14. У цьому запобіжнику струмообмежуючим резистором є транзистор 10, опір струму якого керується. Цей струмообмежуючий резистор безінерційний та самовідновлюючийся (на відміну від плавкої уставки). Розрядна напруга батареї акумуляторів 1 дорівнює : Up=E-Rp Jp, (1) де: Е - напруга електроруху; Rp - внутрішній опір струму батареї акумуляторів; Jp - струм зовнішнього кола. Зріст Jp при короткому замикання зовнішнього лагцюга батареї акумуляторів 1 або зменшення Е та зріст Rp при розряді батареї акумуляторів 1 зменшують Up, яка через коло керування (діод 13 та резистор 14) та базу транзистора 10 керує його опором струму. Це допомагає зменшити струм короткого замкнення зовнішнього кола батареї акумуляторів 1 до іскробезпечного рівня, та зменшує освітлення фари світильника 5 при досягненні кінцевого значення напруги разряда батареї акумуляторів 1. Заряд батареї акумуляторів 1 здійснюється через виводи 4 джерела заряда та діод 11. Електропостачання лампи 7 та газосигналізатора 6 здійснюється через перемикач 8, причому лампи фари 7, ще й через контакти 22 реле 21. Стабілізатор 15 газосигналізатора 6 стабілізує напругу на датчику метану 16 та перестроюваного подільнику опорної напруги 17 в межах своїх технічних спроможностей. Перестроюваний подільник опорної напруги 17 та датчик метану 16 об'єднані в електротехнічний міст, який налагоджений так, що при концентрації метану менш 2% на виході компаратора 18 "нуль", а при концентрації метану більш 2% - "одиниця". "Одиниця" на виході компаратора 18 запускає мультивібратор 19, який через емітерний повторювач 20 та реле 21, його контактами 22 вмикає та вимикає коло струму лампи 7 фари світильника 5. При ввімкненні струму лампи 7 фари світильника 5 його значення стрибає до максимуму й Up (див. формулу 1) знижується. Якби не струмообмежуючий резистор - транзистор 10, напруга Up виходила б за межі технічних спроможностей стабілізатора напруги 15 і на датчику метану 16 та перестроюваному подільнику опорної напруги 17 були б стрибки напруги, які зменшували б надійність виміру концентрації метану. Використання заявленої корисної моделі дозволить розширити функціональні можливості пристрою та поліпшити надійність вимірювання концентрації метану. 5 Комп’ютерна верстка Д. Дорошенко 13511 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
